Звук вообще не проходит.

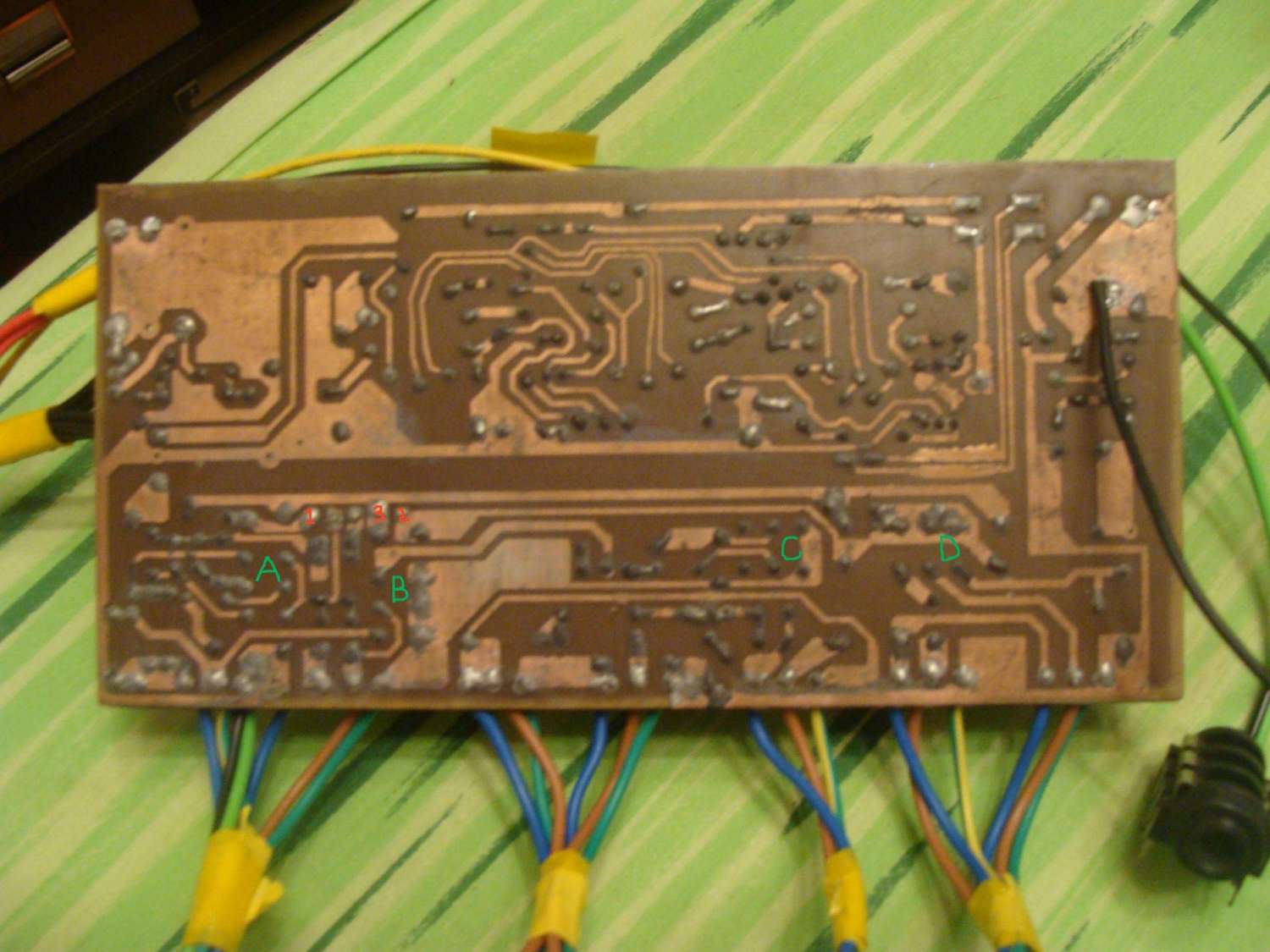

Соединил земли, нашел косяк на краю печатки - земля не соединялась с участком фольги из-за непропечатки. Устранил. Подключил к бп, прозвонил и не обнаружив никаких коротышей - запустил. Никаких больше космических плюсов на земле. В общем все ровно. НО, звука в принципе никакого нет на выходе.  ПРомерил напруги на 1х и 6х ногах ламп - по 300+ и 120-150+ соответственно есть (хотя и варьируются от лампы к лампе). Накал 7В (пока не подключил оконечник, потом просядет). У меня еще по совету одного товарища питание реле и накалов болтается в воздухе. Вместо светодиодов нстоят лампочки, но они не светятся. Попробовал землю питания накалов и реле соединить с общей землей - слышно щелчки реле. Но Звук так и не появляется

Полевик - IRF820. Схему можно глянуть на печатке, я ее не видел.

... и добавил:

Спасибо за детальную и понятную инструкцию! Надо только сориентироваться поэлементно где сигнал идет

... и добавил:

Знать бы как поставить плюс - я уже многих обязан поблагодарить. СПАСИБО ОГРОМНОЕ ЗА ПОМОЩЬ!

Спасибо! Сегодня буду пробовать

... и добавил:

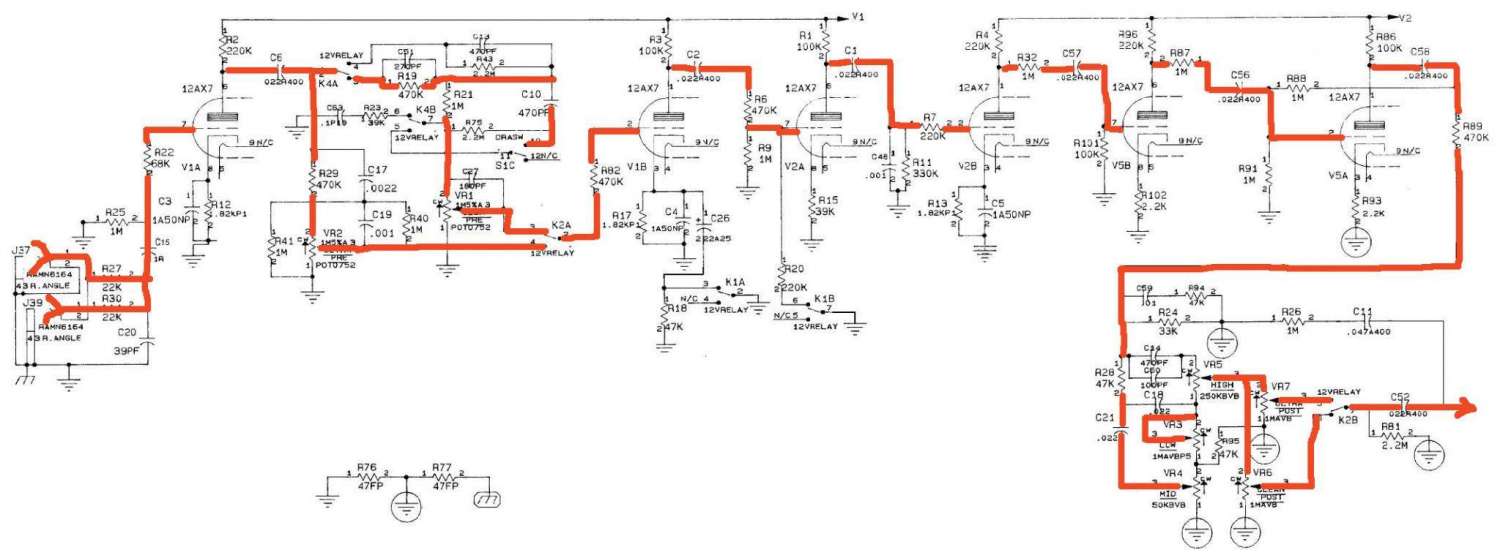

Спасибо за схему, на самом деле по схеме я понимаю как он идет, с печаткой сложновато соотносить. Но разберусь.
Реле если что как можно проверить? Если от кроны то на какие контакты нужно подавать напряжения чтобы был щелчок?

черт подери, логично! ))) уж физик по образованию то должен был бы сообразить что катушка делает работу!

О, это уже комплексный подход! Спасибо. Нужен фонендоскоп )
