Автор Тема: Согласование Вых Транса и динамика.  (Прочитано 3341 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Согласование Вых Транса и динамика.
« : Мая 27, 2011, 21:19:19 »
Здравствуйте, Господа!
Вот такой вопрос. Что будет, если я перепутал и посадил на землю не тот конец выходного трансформатора?
Дело вот в чем. Замакетил очередной усилитель. Подключил колонку, а динамик ходит в другую сторону. Перепаял кабель.
Т. е. выходной вывод трансформатора приходит на Минус динамика.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Согласование Вых Транса и динамика.
« Ответ #1 : Мая 27, 2011, 21:33:10 »
Если динамик один - не играет рояля. Если больше - главное чтобы в фазе были.

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Согласование Вых Транса и динамика.
« Ответ #2 : Мая 27, 2011, 21:48:34 »
Динамик один. Ну, а если я, для правильности, поменяю концы трансформатора в усилителе, что произойдет?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Согласование Вых Транса и динамика.
« Ответ #3 : Мая 27, 2011, 21:52:26 »
Существует старинный способ проверки полярности подключения динамика. Для этого берёшь батарейку 1,5вольта, ставишь громкость усилителя на половину, подключаешь батарейку на вход усилителя, "+" на сигнал, "-" на корпус. При прикосновении батарейки будет щелчок, мембрана динамика должна "прыгнуть" на слушателя. Если мембрана прыгает в другую сторону, меняй полярность подключения динамика.

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Согласование Вых Транса и динамика.
« Ответ #4 : Мая 27, 2011, 22:01:56 »
Подключаю батарейку к динамику. Плюс к плюсу, минус к минусу. Динамик выпрыгиваут наружу.
Выходная обмотка одним концом соединена с землей, а другой подключен на Плюс динамика. Динамик выпрыгивает внутрь корзины.
Можно перепаять концы трансформатора? Что произойдет, ведь я поменяю местами начало и конец одной обмотки трансформатора.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95623
  • Санкт-Петербург
    • AZG CUSTOM
Re: Согласование Вых Транса и динамика.
« Ответ #5 : Мая 27, 2011, 22:07:09 »
А по русски написать, однотакт или двухтакт, есть ил ООС? Это главное для понимания можно крутануть фазу или нет.

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Согласование Вых Транса и динамика.
« Ответ #6 : Мая 27, 2011, 22:22:33 »
Прошу прощения. Я не до такой степени компетентен.

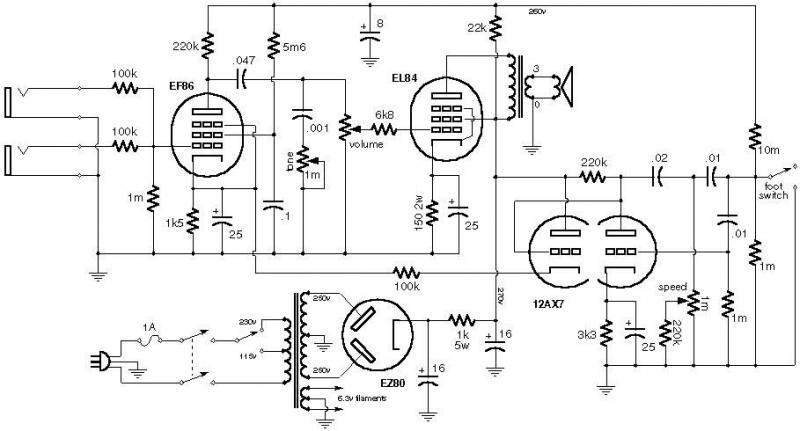

Однотакт. По схеме VOX AC4. Выходной трансформатор ТВЗ-1-9.
4 на земле, 3 на + динамика, 1 на анод лампы.
370414-0

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Согласование Вых Транса и динамика.
« Ответ #7 : Мая 27, 2011, 22:48:20 »
DiK, я же тебе написал, батарейку не к динамику подключай, а на вход усилителя, чтобы убедиться, что по пути сигнала фаза не переворачивается. Если "прыгает" внутрь корзины, то перепаивай динамик. Тот контакт выходного транса, что идёт на "корпус", должен идти на минус динамика.

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Согласование Вых Транса и динамика.
« Ответ #8 : Мая 27, 2011, 22:53:00 »
Страшновато, 1,5 в на 10 мВ -вый вход.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Согласование Вых Транса и динамика.
« Ответ #9 : Мая 27, 2011, 23:09:00 »
runing, а почему фаза сигнала на входе и на выходе обязательно должна совпадать?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95623
  • Санкт-Петербург
    • AZG CUSTOM
Re: Согласование Вых Транса и динамика.
« Ответ #10 : Мая 27, 2011, 23:23:07 »
DiK, По схеме ООС нет, так что можешь смело переворачивать вторичку.

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Согласование Вых Транса и динамика.
« Ответ #11 : Мая 27, 2011, 23:25:15 »
Спасибо. Понятно. Завтра так сделаю.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Согласование Вых Транса и динамика.
« Ответ #12 : Мая 28, 2011, 08:28:40 »
Цитата: Ден2 от Мая 27, 2011, 23:09:00
runing, а почему фаза сигнала на входе и на выходе обязательно должна совпадать?

На самом деле мои знания не настолько глубоки, чтобы ответить на твой вопрос  :hmmm:
Читал, на аудиопортале о том, что усилитель не должен переворачивать фазу. Способ описанный мной мне поведал А.И. Манаков,
в физику этого процесса я не углублялся, мне достаточно подобного руководства по настройке.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Согласование Вых Транса и динамика.
« Ответ #13 : Мая 28, 2011, 09:11:42 »
runing, ну грубо: каждый каскад ОК даёт переворот фазы на 180°. Где-то таких каскадов чётное количество, где-то нечётное. Что же теперь, считать JCM800 2204 неправильным усилителем? ;)

Или даже ещё интереснее)))) При включении во вход LO аппарат правильный, а в HI - неправильный)))
« Последнее редактирование: Мая 28, 2011, 09:13:15 от Ден2 »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Согласование Вых Транса и динамика.
« Ответ #14 : Мая 28, 2011, 09:30:20 »
Ден2, всё верно, в моей беседе с Манаковым, речь шла про конкретный его усилитель, вот там фазы совпадают. Ты прав, может быть по разному. Я просто применил не правильный термин, не в фазах дело  :rolleyes:
Минус динамика на "корпусе", плюс на вторичке выходного транса. Пример с батарейкой, если мембрана "прыгает" внутрь корзины, при подключении батарейки на вход усилителя, то нужно менять местами концы вторички транса к динамику.
