Автор Тема: Soldano Atomic... (Прочитано 33643 раз)

ficus1987

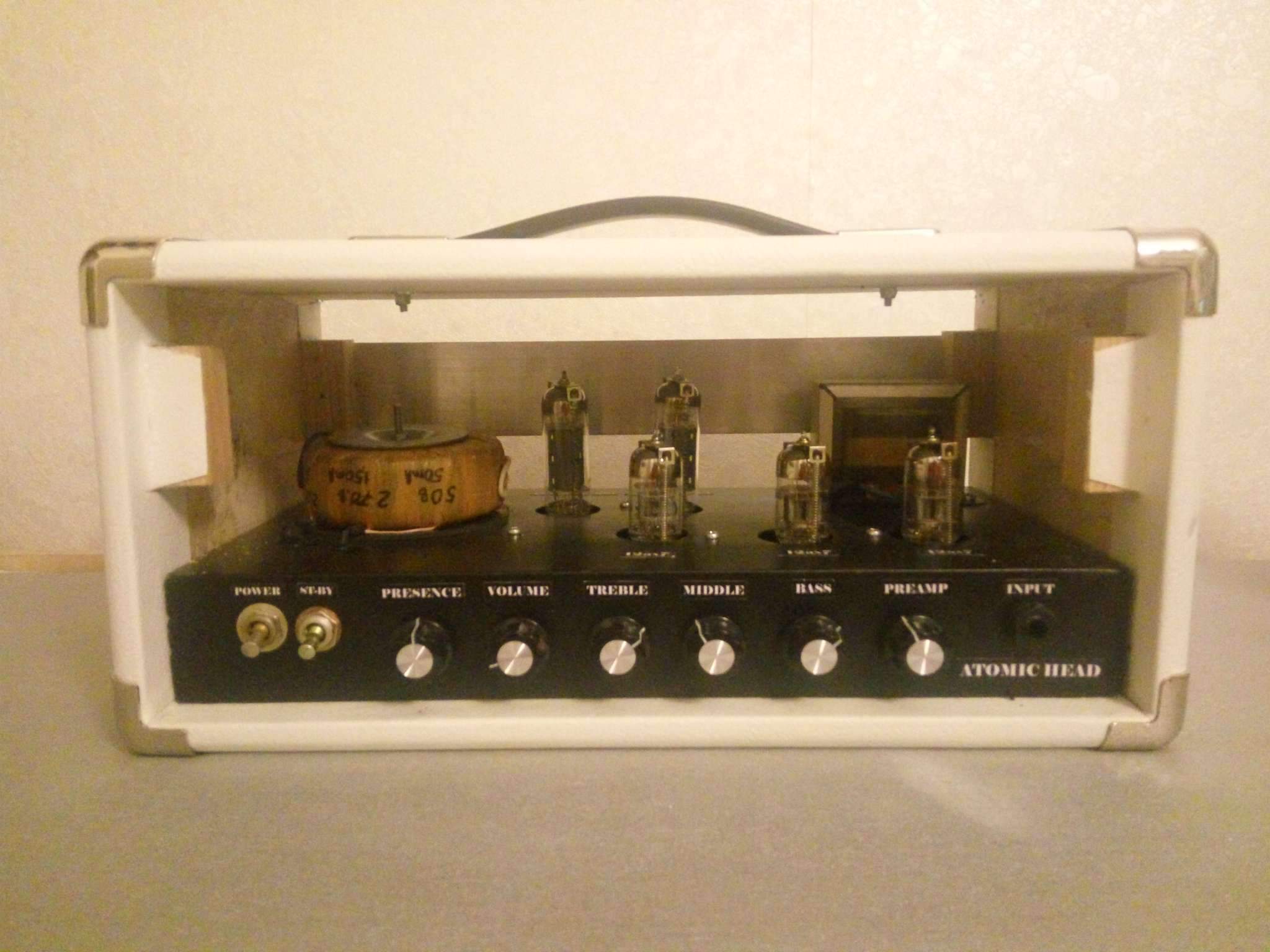

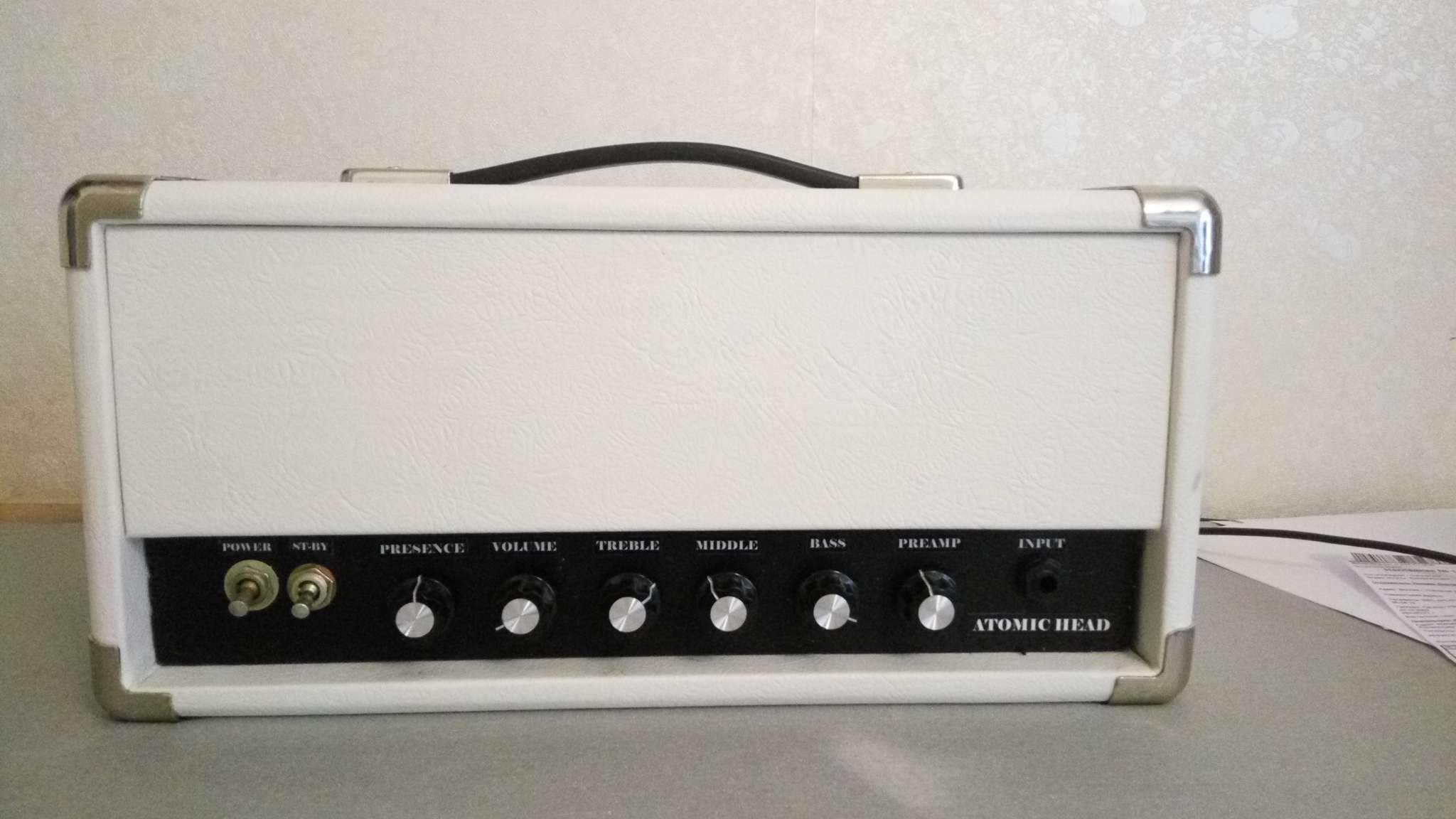

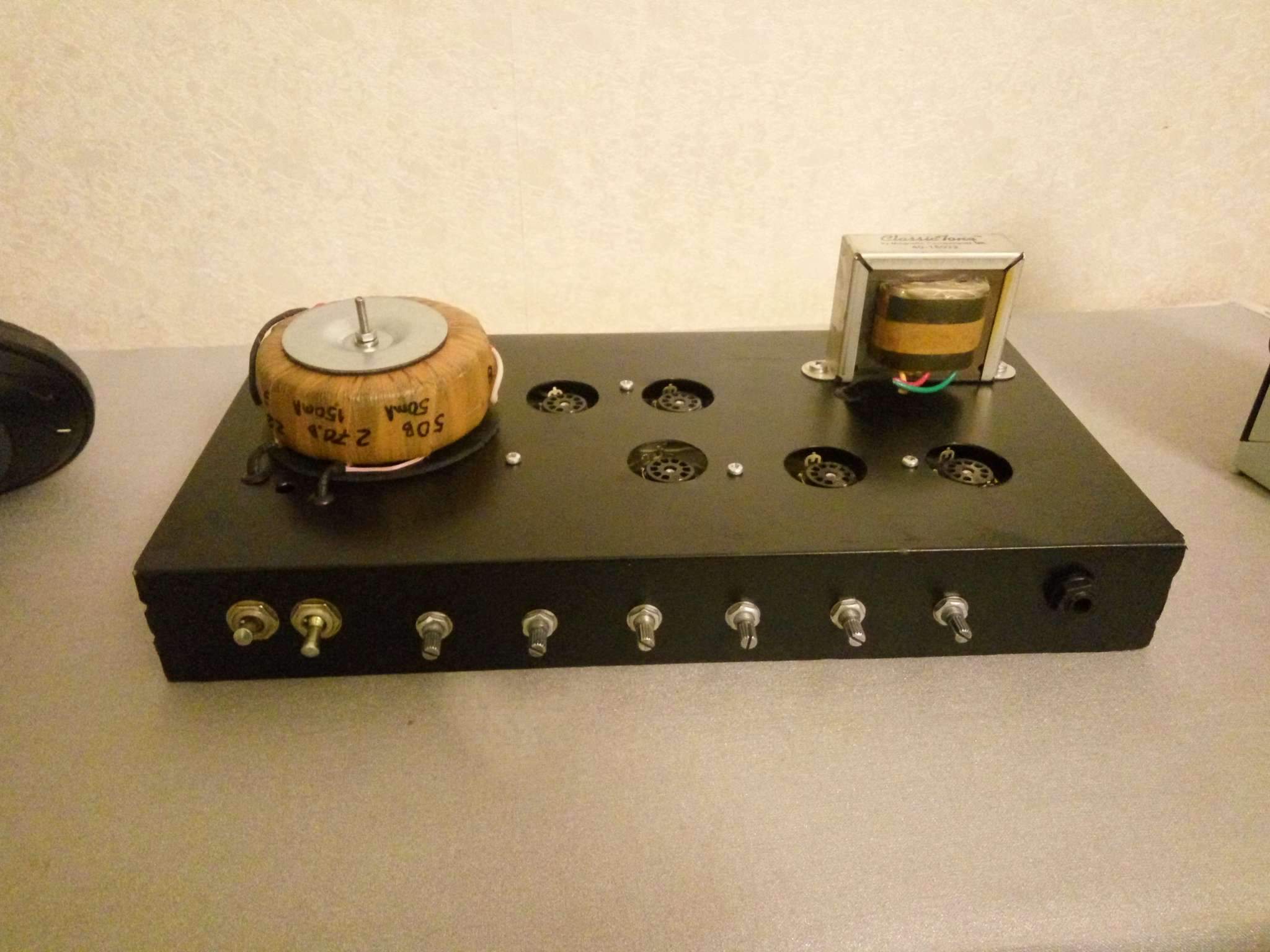

Так из фурнитуры только уголки, ручка и ножки... Да и креплений для сетки ещё не прилепил, вот всё устаканю и сразу соберу

alkuz

ficus1987, хорошо выглядит, но может есть смысл сеточку получше поставить? Например там-же где делал шасси заказать лазером прорезать решетку "пофирмовее" . А то эта "просечная" сеточка и прочности никакой не имеет и выглядит как оградка на курятнике

Мяталист

Цитата: alkuz от Декабря 23, 2013, 19:47:57

ficus1987, хорошо выглядит, но может есть смысл сеточку получше поставить? Например там-же где делал шасси заказать лазером прорезать решетку "пофирмовее" . А то эта "просечная" сеточка и прочности никакой не имеет и выглядит как оградка не курятнике

Ты это рендалам новым скажи. Там она еще и двойная, с мелкой, чтобы цыплята не лезли.

ficus1987

Цитата: alkuz от Декабря 23, 2013, 19:47:57

ficus1987, хорошо выглядит, но может есть смысл сеточку получше поставить? Например там-же где делал шасси заказать лазером прорезать решетку "пофирмовее" . А то эта "просечная" сеточка и прочности никакой не имеет и выглядит как оградка на курятнике

Не думаю что пластиковая будет прочнее... У нас металл не режут... Сколько не писал по конторам, всем надо серийку или площадь большую...

... и добавил:

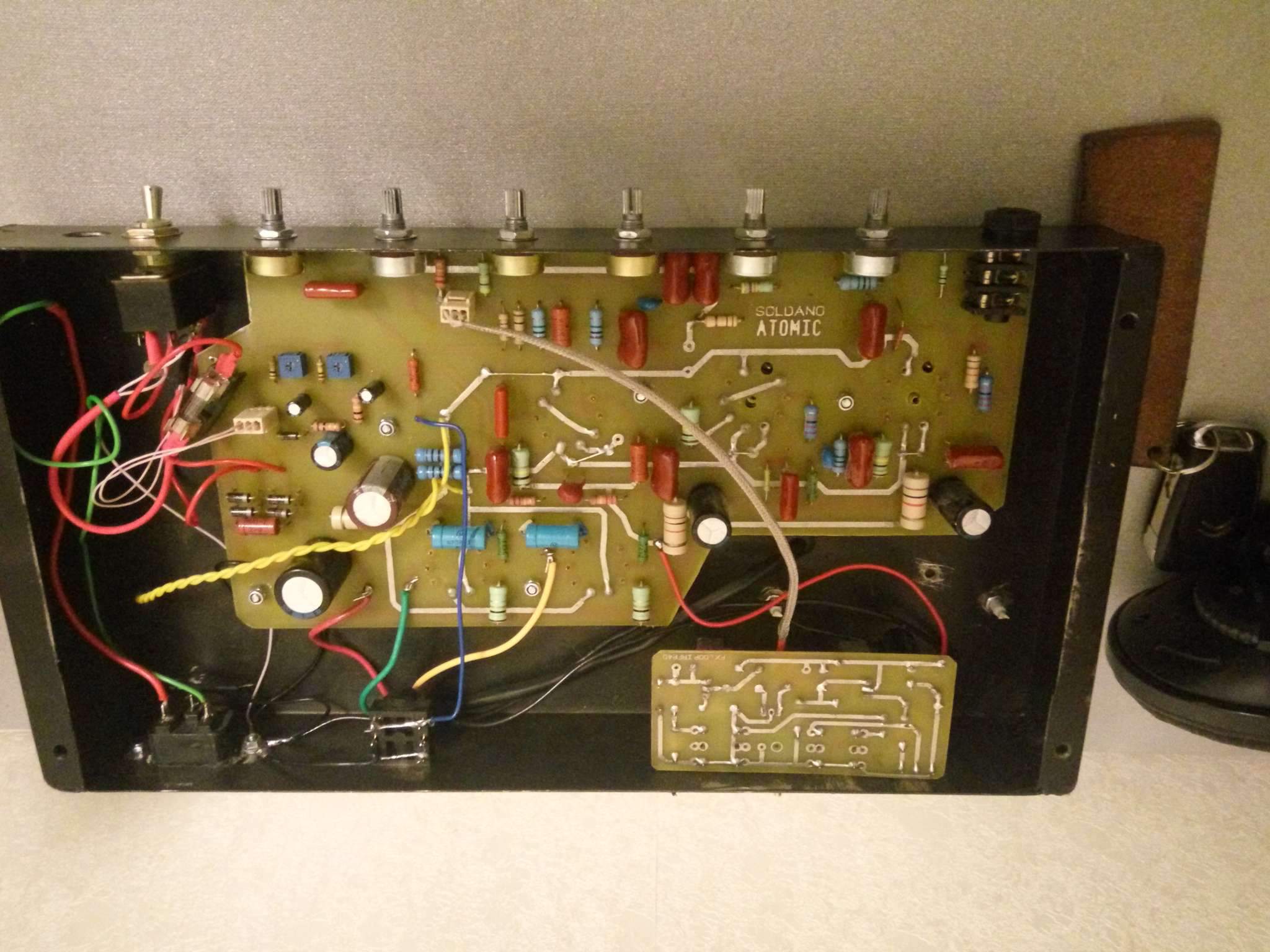

Вроде разводку всего усилителя сделал без косяков, кто что заметит подправлю

nwds · « **Ответ #424 :** Января 30, 2015, 22:37:54 »

Скажите пожалуйста типы переменных резисторов в данном усилителе. Что-то на одних схемах одни, на других другие. В тонстэке покрутил и так и сяк, отличается регулировка значительно. Хотелось бы сделать приближенно к оригиналу. Искал фото, чтоб рассмотреть, но так же ничего не видно.

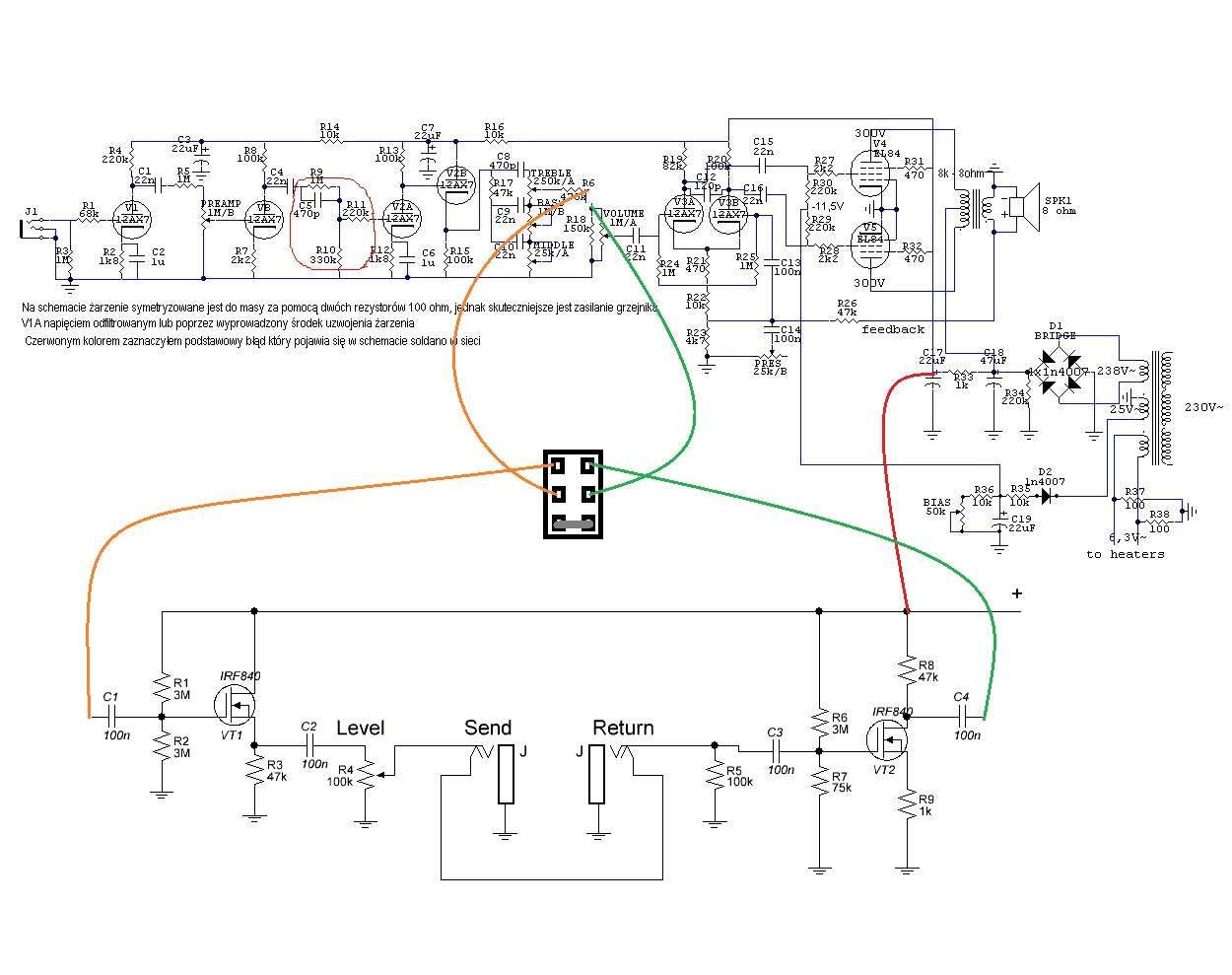

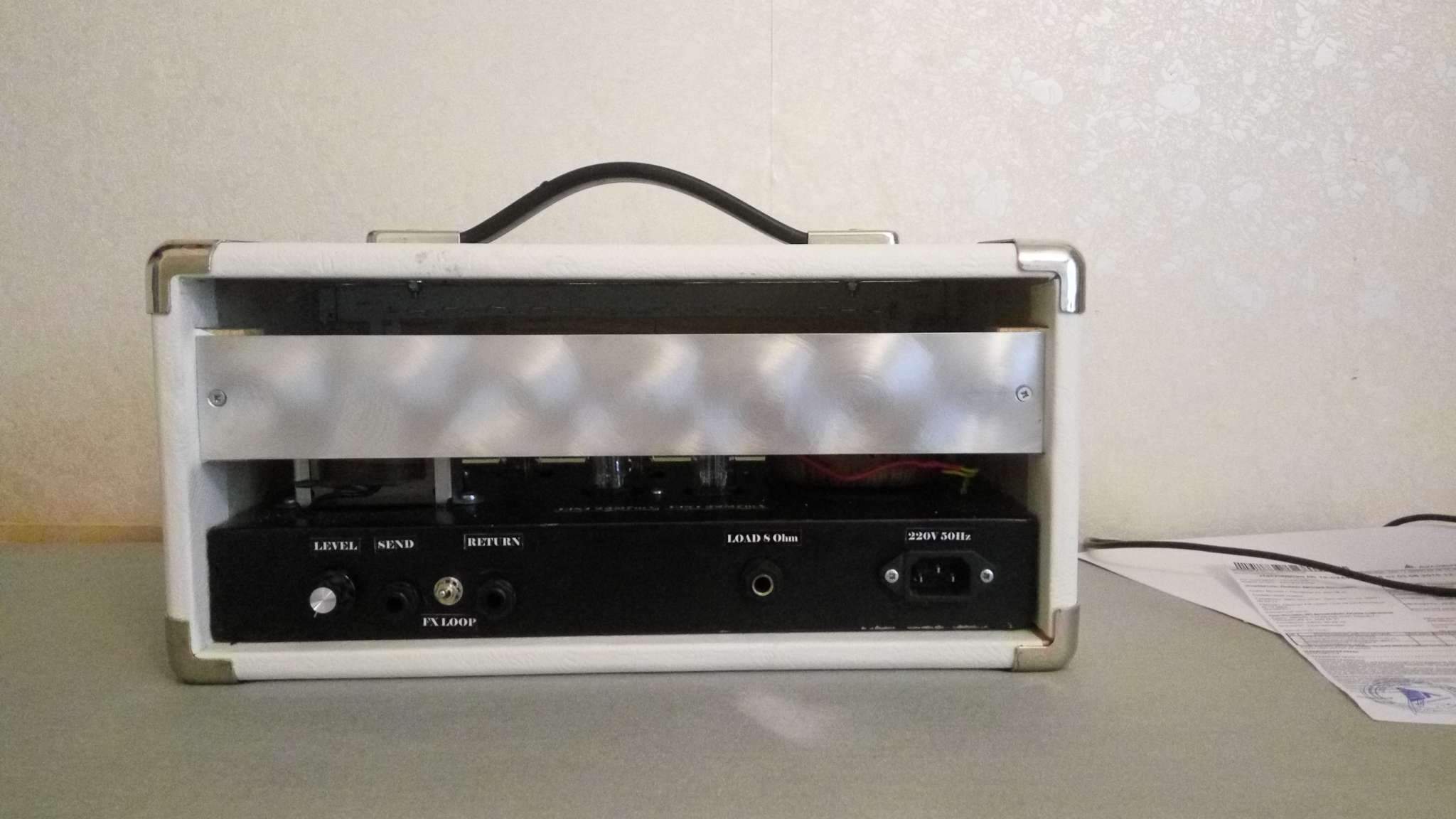

Кстати развел лейку по фотам из интернета, сделал отдельную регулировку смещения на каждую лампу и добавил петлю на ирф840. Правда все это дело пока не доделано и не проверено. Как файл прикрепить? Даже рар или зип не крепится, что за бред?

ficus1987 · « **Ответ #425 :** Января 31, 2015, 08:51:09 »

Я ставил как лейке из 13 поста этой темы... Меня устроило

nwds · « **Ответ #426 :** Января 31, 2015, 17:16:00 »

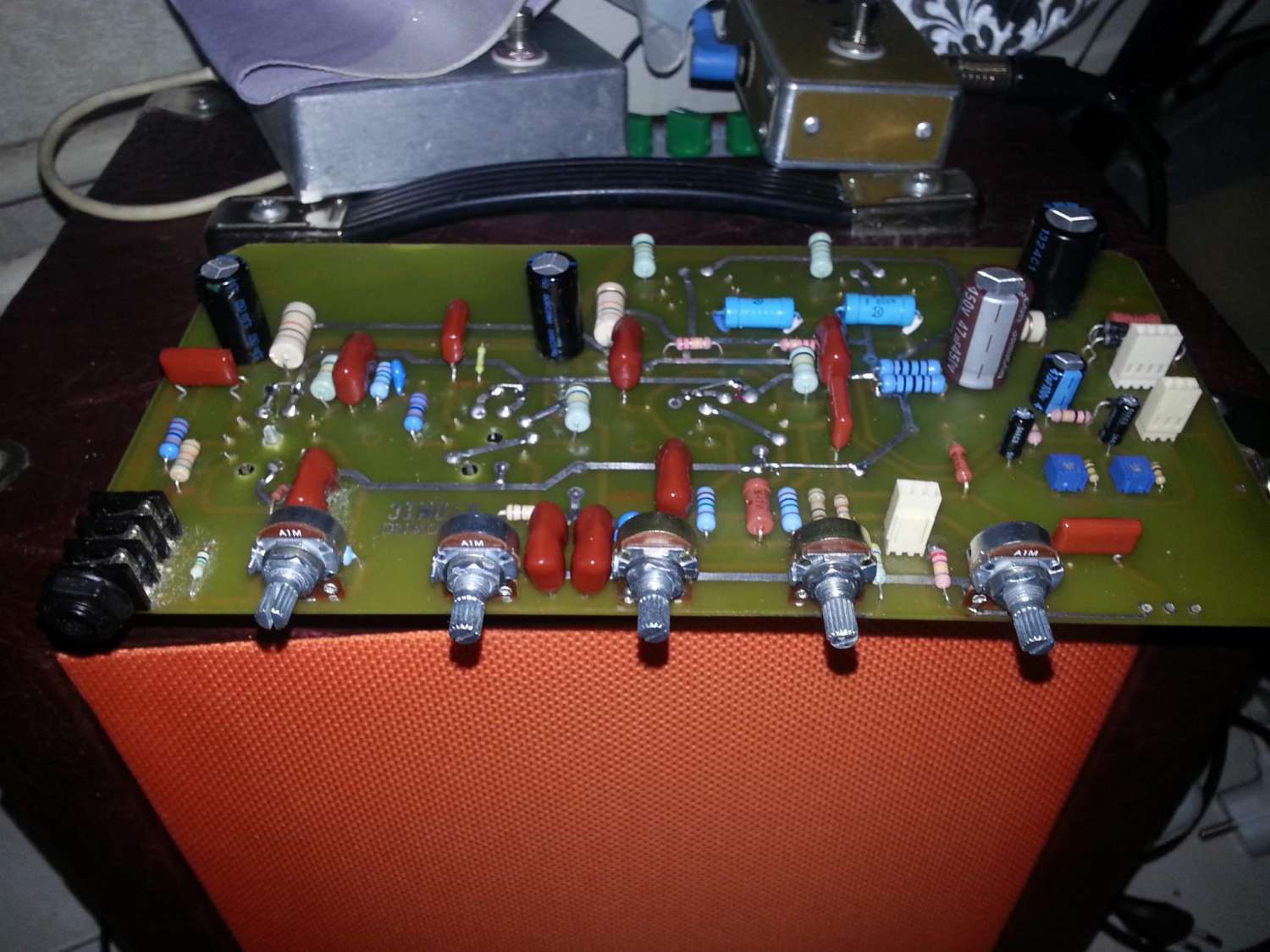

Крутил сегодня в тонстеке разные типы переменных резисторов и пришел к выводу, что нужно ставить (собственно и поставил) как в жсм800. Итак, gain A1M, bass A1M, treble B250k, mid B25k, Volume A1M. На презенс похоже нужно B25k. С такими типами регулировка более плавная и более охватывающая что ли. Да собственно и в остальных солдановских схемах стоят такие же типы.

Rasha · « **Ответ #427 :** Января 31, 2015, 17:59:45 »

Цитата: nwds от Января 31, 2015, 17:16:00

Крутил сегодня в тонстеке разные типы переменных резисторов и пришел к выводу, что нужно ставить (собственно и поставил) как в жсм800. Итак, gain A1M, bass A1M, treble B250k, mid B25k, Volume A1M. На презенс похоже нужно B25k. С такими типами регулировка более плавная и более охватывающая что ли. Да собственно и в остальных солдановских схемах стоят такие же типы.

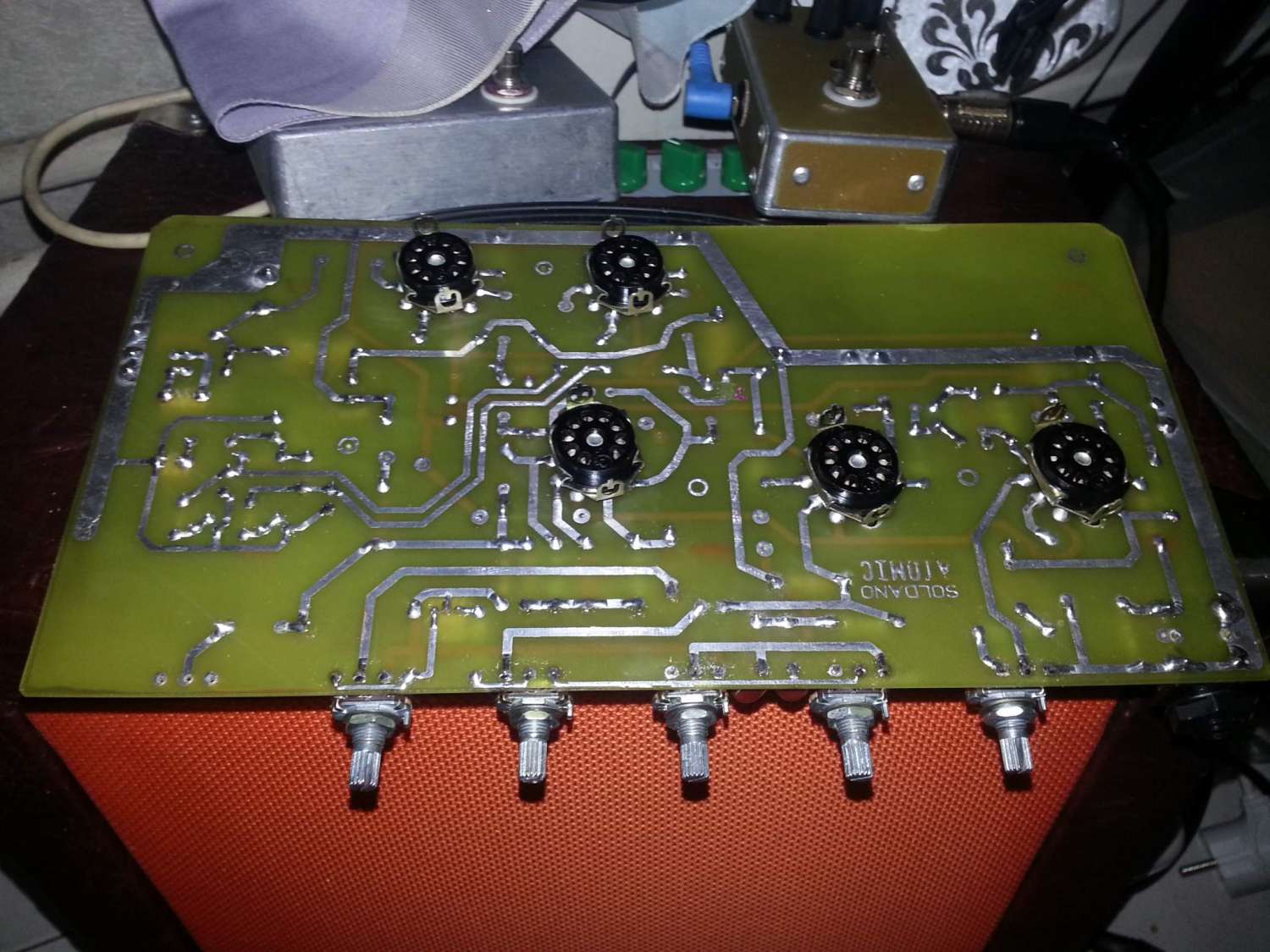

Плата сделана по оригиналу - это зачётно

Но вот эти панельки из чёрного карболита хороши для не очень горячих ламп, el84 для них будут слишком, ноги у этих панелек довольно тощие. В оригинале Солдано на плату ставит керамику (да и во всех своих усилителях на платах), в виду тепловой и электрической надёжности.
Я делал усилитель по мотив Classic 30 4×EL84 в мощнике, панели на плате, температура у цоколя выше 100 гр.
