Включаю. Страшно, боюсь, но включаю. Ничё ему не будет. Вход закрыт, сигнала нет.

Страшно бояться не нужно. Ты бы для начала почитал бы что то по настройке биас или тут у народа спросил

Выходной каскад должен быть по нагрузкой, ручки гейна и громкость выкручены в ноль. Это означает, что усилитель в штатном режиме и в состоянии покоя, т.е. без сигнала.
Дело в том, что ты даже не слышишь правильно ли ты включил фазировку выходника, вдруг у тебя ПОС вместо ООС получилась, тогда при включении динамика ты услышишь громкий писк.
В этом случае нужно будет поменять местами провода идущие с выходного транса на аноды выходных ламп.

MARcus, красота да и только. Все блестит как тот самое у котэ

То есть ты без нагрузки и со всеми лампами включаешь усилитель?
... или ты два выходных трансформатора Mercury Magnetics купил с расчётом один сжечь при сборке?

Кстати а как от этого застраховаться ? Можно ли какую-то заглушку вместо динамика присобачить ?

Самое угарное, что у меня есть эквивалент нагрузки специально изготовленный для таких целей, но идти за ним в кладовку было лень

Два вопроса:

1) есть ли у кого чертежи "будки" - коробки для шасси? Если есть, поделитесь, пожалуйста. Интересует сама конструкция, понятно, что подгонять буду под своё шасси.

2) не попадалась ли кому схема XL мода Хот Рода?

Azatto, спасибо!
Хм, и здесь ООС от 4 Ом вывода...
да, и в Хот Родах выпрямление анодки в 2 плеча, не мостовое же...

... и добавил:

Включил сегодня с кабом.
Ток выходных ламп так и не смог выставить: при смещении минус 48 В ток на лампу 33 мА (на другой 36 мА). При уменьшении смещения (в плюс) лампы начинают дюже трещать и щёлкать... я решил, что это не хорошо и оставил -48 В пока.
На аноде и 2й сетке напряжение одинаковое (440 В). Это нормально? Или нет?
Может с лампами что-то не то? К сожалению другой пары 6L6 нет. Есть 6V6, может их попробовать поставить? Соответственно, с нужным смещением. Есть ещё 2 (не знаю, подобранная пара или нет) 6П3С-Е и несколько 6П3С, но, наверно, тренировка на таких "кошках" не пройдёт.
На дросселе падает 1 В. Мало?
Накал не поднимал ещё, средняя точка в "земле".
Силовик гудит ощутимо, в динамиках тоже 100 Гц хорошо слышны, в Мод Эс на 6V6 и ТВ-20 - ТС-140 такого гула нет...

К звучанию я готов не был...
По началу я не мог понять, что это за звук... Я такого раньше не слышал и "в руках не держал"...
Мне потребовалось около часа, чтоб врубиться, что это иное измерение, совсем незнакомое ощущение отдачи при игре, звучания...

Это тягучейшая карамель, сочная, плотная, нет, плотнейшая, и такая, жжёная, и ароматная.
Гейна - море бесконечное, хотя больше 7ми я его не выставлял, больше всего в районе 6ти понравилось (5 по середине). Его много, но он в принципе контролируем.
Совсем иные требования к звукоизвлечению и контролю, сразу становится понятно, что играть на таком усилителе - надо уметь (играть ).
В общем, словами не опишешь всех ощущений.

И это при непонятках с выходными лампами и при дубовых струнах на гитаре  .

Теперь надо разобраться с лампами, проапгрейдить электронику на гитаре (приобрёл пару потенциометров ДиМарцио и свич их же), поставить наконец-то новые струны, и вкушать Хот Род и Мод Эс! А то что-то я запаялся   (хотя проектов ещё - валом  )

У меня такое чувство, что ты как-то неправильно первичку силовика скоммутировал...

Действительно что то не то. Почему он гудит? Напряжение накала какое? Ты "среднюю точку" анодной обмотки не перепутал? Может на землю другой провод посадил?
Например тот, который должен идти на смещение?

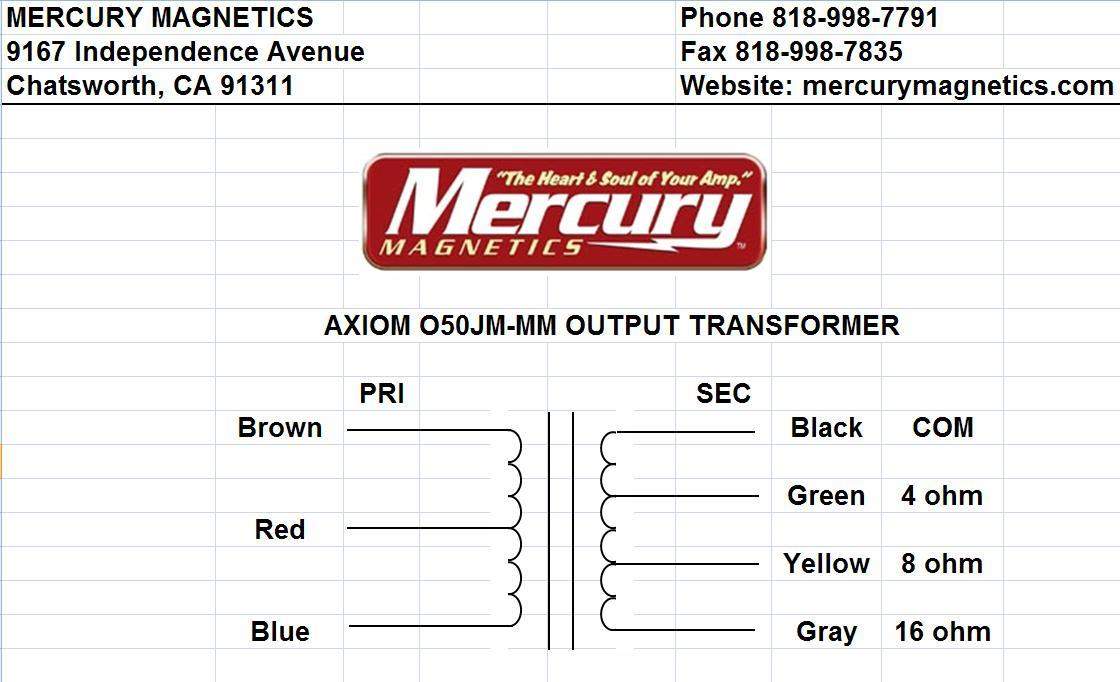

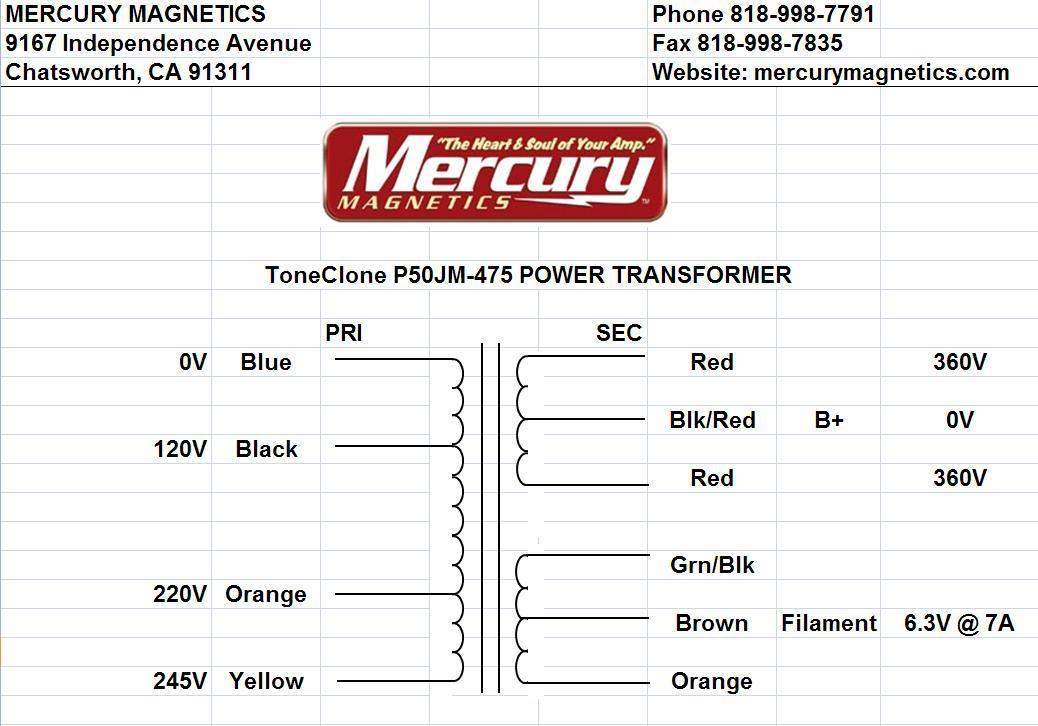

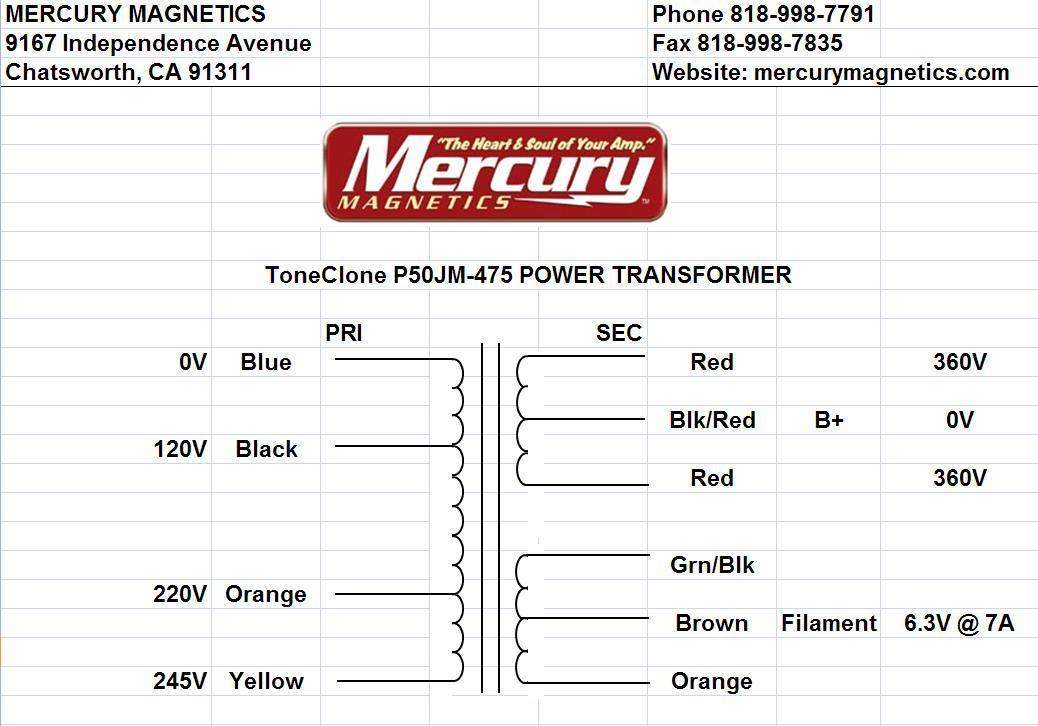

Да, с трансами была неразбериха. Я запрашивал диаграммы, они мне их прислали. Совпало с намеренным с помощью мультиметра.

Сейчас ещё раз проверю.



... и добавил:

так я на ХХ проверял, всё чётко: анодное относительно СТ по 360В, накал по 3,8 В относительно своей СТ. Обе СТ на шасси.

MARcus, И еще, нарисуй, как у тебя смещение организовано...
