Re: СОветский УНЧ 3
« Ответ #30 : Августа 17, 2014, 14:45:07 »
GeorgeM

Благодарен за ответ

Вопрос из раньшего

Применение газотрона 0z4 - шум - долговечность (пардон-долгочасие) и ваще...

Просто с газотронами сталкивался с мощными и высоконапружистыми - шумели и излучали ! ! !

sк73

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: СОветский УНЧ 3
« Ответ #31 : Августа 17, 2014, 18:31:02 »
шуметь не шумит, лучит чутка, но это решается землением родного люминевого экрана через существующую специально для этого первую ногу (что не на всяком даташите показано, кстати). долговечность - в часах не скажу, первый сел за год, чуть не день в день (играли по 3-4 концерта в неделю, 2-3 часа концерт). с содраным экраном очень прикольно и ярко светится лунно-голубым светом сверху баллона, с весёлой вспышкой в момент включения.  ;D

http://vk.com/album5347506_181183411 - фотки.

« Последнее редактирование: Августа 18, 2014, 22:20:02 от GeorgeM »

Оффлайн labuh53

  • Новичок
  • *
  • Сообщений: 25
  • Репутация: +2/-0
Re: СОветский УНЧ 3
« Ответ #32 : Августа 18, 2014, 16:38:40 »
УУУ_У_УУ - от такого фотоответа сам стал ИЗЛУЧАТЬся !

... и добавил:

и проводочек экрана на фото ! ! !
« Последнее редактирование: Августа 18, 2014, 16:40:19 от labuh53 »

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: СОветский УНЧ 3
« Ответ #33 : Сентября 21, 2018, 07:19:06 »
Приветствую всех обитателей форума.
Прошу прощения за очередную нищебродскую тему «Как из "Совка" сделать Убер-усилитель».

Попался мне в лапки УНЧ-3, хотел проконсультироваться у достопочтенной публики о правильности его небольшого апгрейда в более гитарный.
Пока речь идет о небольших переделках, таких как:  замена питания на современное, установка тумблера, предохранителя, а также замены всех емкостей.
Также замена гнезд вход/выход на современные.
Затем обкатка и если не понравится, полноценный апгрейд в нечто гораздо гораздее.

Здесь схема, по которой будут удалены лишние запчасти. Прошу вашего мнения, насчет правильности. Спасибо.


Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: СОветский УНЧ 3
« Ответ #34 : Сентября 25, 2018, 08:23:57 »
так, во первых за переделку в чемп - эцик с гвоздьми тебе на СГ уготован теперь. %-))
во вторых - скусывай детали с родной платы, провода от ламповых панелек кроме кена и накала, плату и электролиты не выкидывай, находи православные 6п1п и 12ах7 вместо того что щаз стоИт.
найду днём или вечером время - нарисую тебе лейку как оно переделывается без больших жертв и разрушений.

да, 10ти мегомный резистор что у тебя по входу висел - не выкидывай, оно дюфьсит и сильно понадобится если решишь например гретч 6150 делать, или маско, или ещё чего нибуть с смещением на гридлике...

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: СОветский УНЧ 3
« Ответ #35 : Сентября 25, 2018, 16:56:04 »
Цитата: GeorgeM от Сентября 25, 2018, 08:23:57
так, во первых за переделку в чемп - эцик с гвоздьми тебе на СГ уготован теперь. %-))
Наебарот, в ПМ пишут, спрашивают зачем тему закрыл и требуют продолжения банкета.  ;D


Цитата: GeorgeM от Сентября 25, 2018, 08:23:57
во вторых - скусывай детали с родной платы, провода от ламповых панелек кроме кена и накала, плату и электролиты не выкидывай, находи православные 6п1п и 12ах7 вместо того что щаз стоИт.
найду днём или вечером время - нарисую тебе лейку как оно переделывается без больших жертв и разрушений.

да, 10ти мегомный резистор что у тебя по входу висел - не выкидывай, оно дюфьсит и сильно понадобится если решишь например гретч 6150 делать, или маско, или ещё чего нибуть с смещением на гридлике...

Ничего не выкидывается, все распаивается и в загашники отправляется.
С лампами все гораздо хуже.
6п1п еще может и найду, а вот 12AX7 стопудово нет.
Поэтому наш выбор пока 6Н2П-ЕВ и 6П14П-ЕВ.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: СОветский УНЧ 3
« Ответ #36 : Сентября 25, 2018, 17:08:04 »
тогда 6н2п оставить, а 14тую - в дальний угол выкинь. только православные 6п1п или 6п6с (но она октальная, пилить шасси придётся).

- вообще на 6п14п\EL84 существует очень мало хорошо звучащих гитарных усей. и уж точно чемп в их число не входит. чай для себя любимого делаешь, так зачем делать фигню когда можно сделать хорошо?

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: СОветский УНЧ 3
« Ответ #37 : Сентября 25, 2018, 17:54:12 »
Цитата: GeorgeM от Сентября 25, 2018, 17:08:04
тогда 6н2п оставить, а 14тую - в дальний угол выкинь. только православные 6п1п или 6п6с (но она октальная, пилить шасси придётся).

Попилить шасси не такая уж проблема.
Как раз нашел пару 6п6с и новенькую панельку для них.
Но еще поищу 6п1п.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: СОветский УНЧ 3
« Ответ #38 : Сентября 25, 2018, 17:58:42 »
Цитата: XbIMbIK от Сентября 25, 2018, 17:54:12
Попилить шасси не такая уж проблема.
Как раз нашел пару 6п6с и новенькую панельку для них.
Но еще поищу 6п1п.

не найдёшь = могу подогнать по почте  :hitrez:

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: СОветский УНЧ 3
« Ответ #39 : Сентября 25, 2018, 18:03:43 »

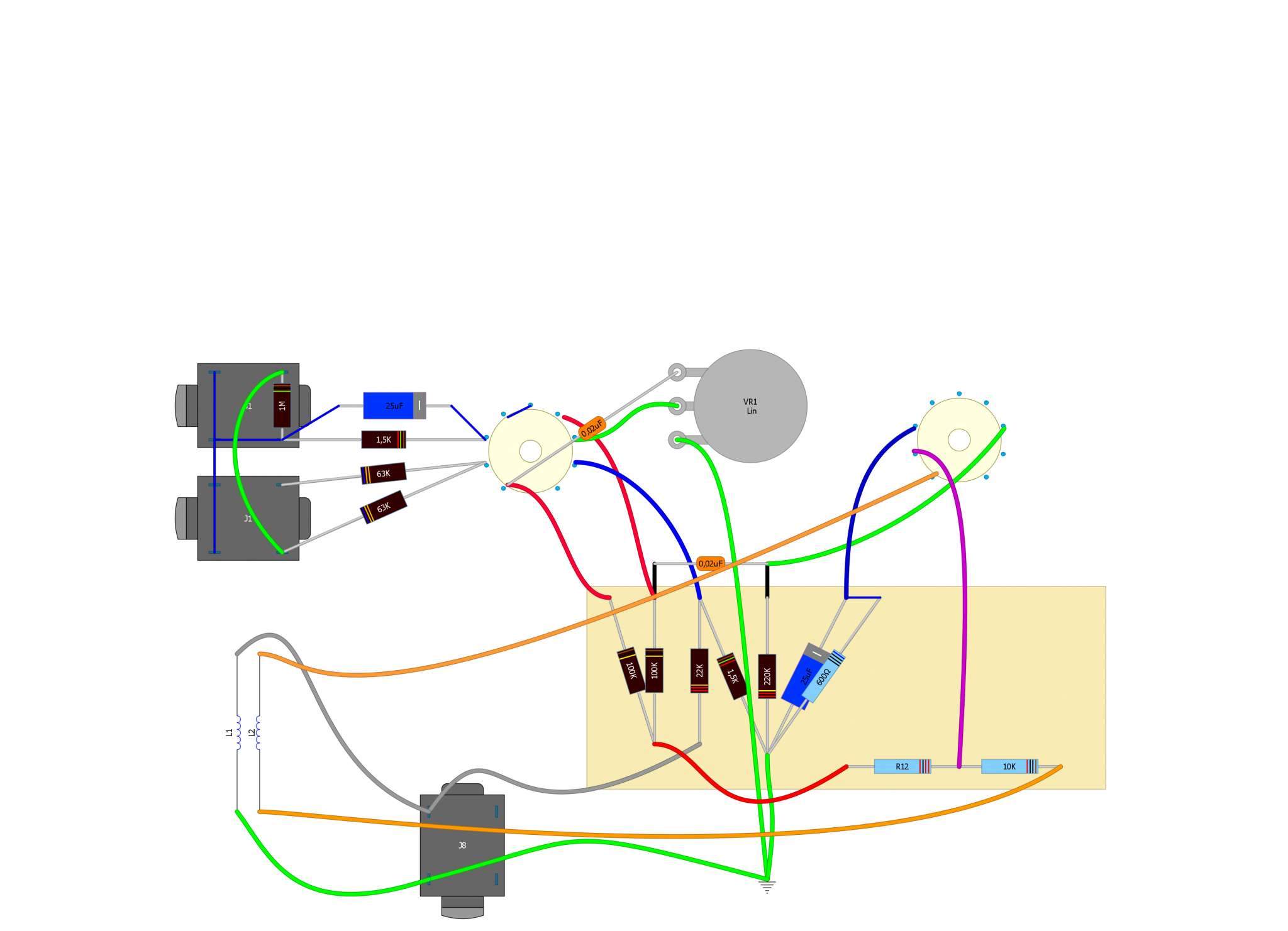

вот, накидал по бырому.  примерно так оно должно выглядеть с 6п1 и на штатной плате. тока перепроверь, по памяти рисовал...
схема - чемп 5ф1

а, ну вот, оба электролита переполюсоваными нарисовал...  :rolleyes: наверняка и ещё где накосячил.

накал, сетевой выключатель и питальные кондёры с трансом и кеном - условно не показаны.

по такой лейке оно миленько собирается и не фонит даже с родной разводкой накала. переменник с выключателем и переклюк вольтажа с предохранителем я оставляю родные. металлические джеки отлично входят в штатные верхние дырки в шасси, питальные кондёры - родные, или увеличить вдвое номиналы. так выходит минимум пиления и достойный результат.
« Последнее редактирование: Сентября 25, 2018, 18:13:04 от GeorgeM »

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: СОветский УНЧ 3
« Ответ #40 : Сентября 25, 2018, 18:11:27 »
Цитата: Dying Fetus от Сентября 25, 2018, 17:58:42
не найдёшь = могу подогнать по почте  :hitrez:

Уже нашел. Друган на выходных пару-тройку ЕВшных подгонит.
Спасибо.

... и добавил:

Цитата: GeorgeM от Сентября 25, 2018, 18:03:43
вот, накидал по бырому.  примерно так оно должно выглядеть с 6п1 и на штатной плате. тока перепроверь, по памяти рисовал...
схема - чемп 5ф1

а, ну вот, оба электролита переполюсоваными нарисовал...  :rolleyes: наверняка и ещё где накосячил.

накал, сетевой выключатель и питальные кондёры с трансом и кеном - условно не показаны.

по такой лейке оно миленько собирается и не фонит даже с родной разводкой накала. переменник с выключателем и переклюк вольтажа с предохранителем я оставляю родные. металлические джеки отлично входят в штатные верхние дырки в шасси, питальные кондёры - родные, или увеличить вдвое номиналы. так выходит минимум пиления и достойный результат.

Попробую разобраться.
Спасибо.
« Последнее редактирование: Сентября 25, 2018, 18:17:29 от XbIMbIK »
