Всем большое спасибо за помощь, ниже приведен список изменений конструкции/схемы, который помог мне от фона и щелчков при коммутации анодного напряжения, может кому пригодится Улыбка
1)Свести земли первого и второго каскадов в одну точку -отрицательный вывод конденсатора С9
2)Перенести землю делителя, подтягивающего накал, так же на отрицательный вывод С9
3)Отключить заземление накала выходных ламп от земли, подключить через два 100 Ом резистора
4)Перенести R16,R17 с платы непосредственно к сеткам входных ламп.
5)Добавить цепочку из последовательно включенных резистора 47 Ом и конденсатора 0,1мкФ, соедененных паралельно выводам тумблера, коммутирующего анодное напряжение -помогло от щелчков при переключении. Их удобно смантировать на не используемых выводах переключателя.

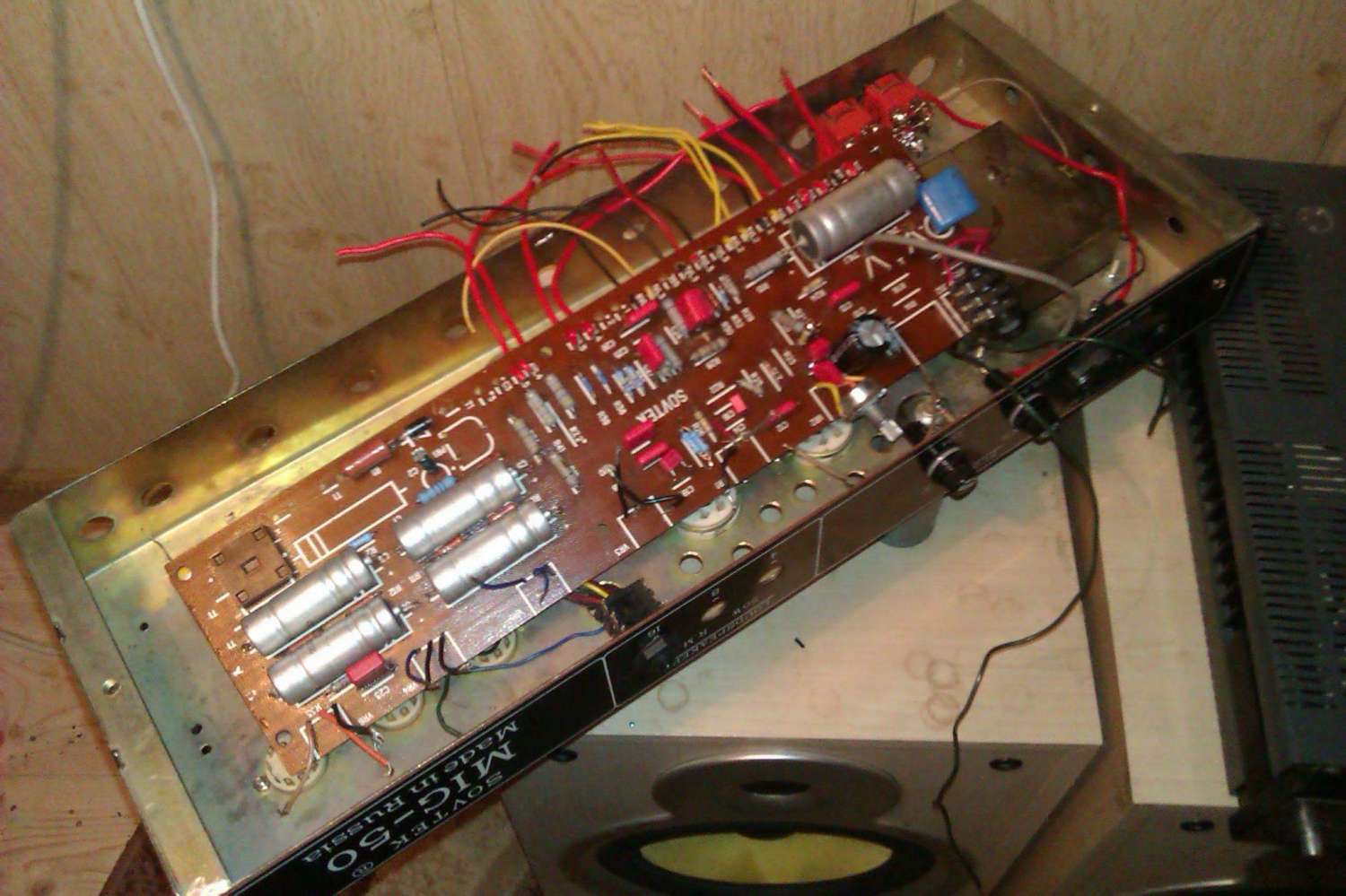

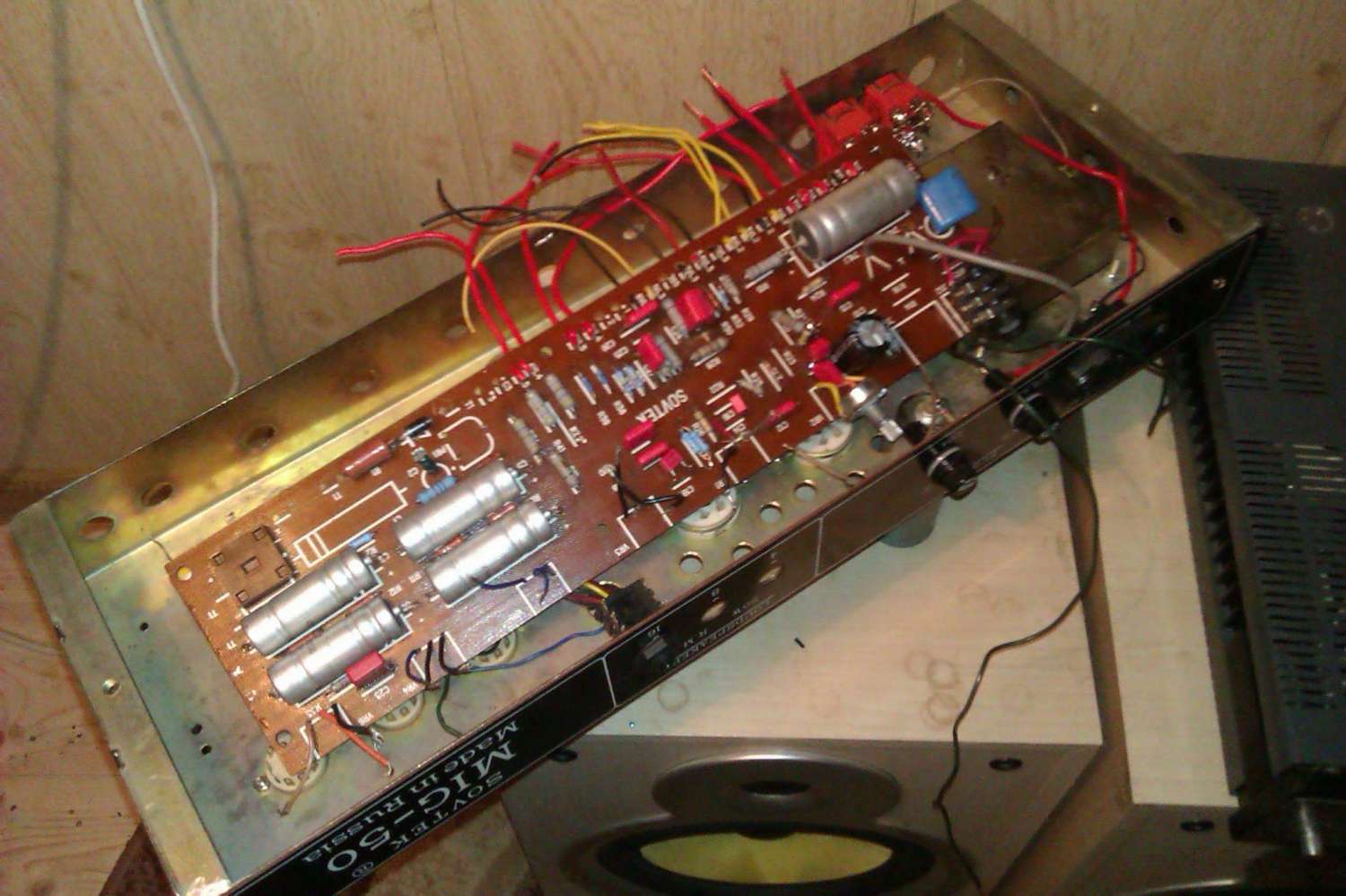

В дополнение схема и фотография платы снизу.

Парни помогите с маркировкой выводов трансформаторов.

Вход сетевого трансформатора помечен на схеме выше, выход: красные провода -анод; толстые провода в лакоткани -накал выходных ламп, зеленые скрученные провода -накал преампа; серый, зеленый смещение (не точно, прозвонить относительно серого провода, он точно на смещение), черный -средняя точка накала преампа (тоже не точно, прозвонить относительно накала). Выходной: красный -средняя точка, синий -анод левой выходной лампы (которая ближе к сетевому тр-ру) черный -анод правой лампы); вторичка -черный общий, остальные прозвонить по возрастанию сопротивления.

средняя точка накала выходных ламп на земле без резисторов?

... и добавил:

aberezhn, кстати неправильно написал.

aberezhn, мультик выдал мне не то что ты писал. дико устал сегодня. завтра напишк

... и добавил:

aberezhn, кстати резистолры каким номиналом ставил? 1ом?

... и добавил:

у мня конеш не так красиво.. как говорит Сантьяго "срала-мазала"  сразу под jcm800 делал переделывая плату на ходу

... и добавил:

приделать лампы потцы транс и все. завтра после работы надеюсь закончу.

Как то странно тут презенс огранизован

А с распиновкой трансформатора что не так было?

aberezhn, в целом правильно. только белыцй средняя точка накала преда а смещение - зеленый черный.

Да, ошибся, смещение -черный зеленый.
Кстати может кто в курсе, с каким запасом сделан силовик? хочу активную петлю добавить к нему.

Если Саратовский, то запас малый. Если Питерский, то запас большой и парочку 12АХ7 или сменить 5881 на EL34 без проблем.
