Автор Тема: Создание комбо 1х12" по мотивам разных интересных аппаратов )) (Прочитано 4477 раз)

keer · « : Апреля 25, 2012, 21:04:12 »

Секция преампа - Fender Bassman 5f6

Петля эффектов от Framus Cobra

Усилитель мощности стандартный Marshall на двух EL34,
по причине того что давно хотел употребить пару трансформаторов от BEAG AEX 250

Корпус скопировал с Marshall 4210, потому что удобный и пропорции нравятся.
И потому, что недавно такой приносили на сервис и было время аккуратно обмерить )))

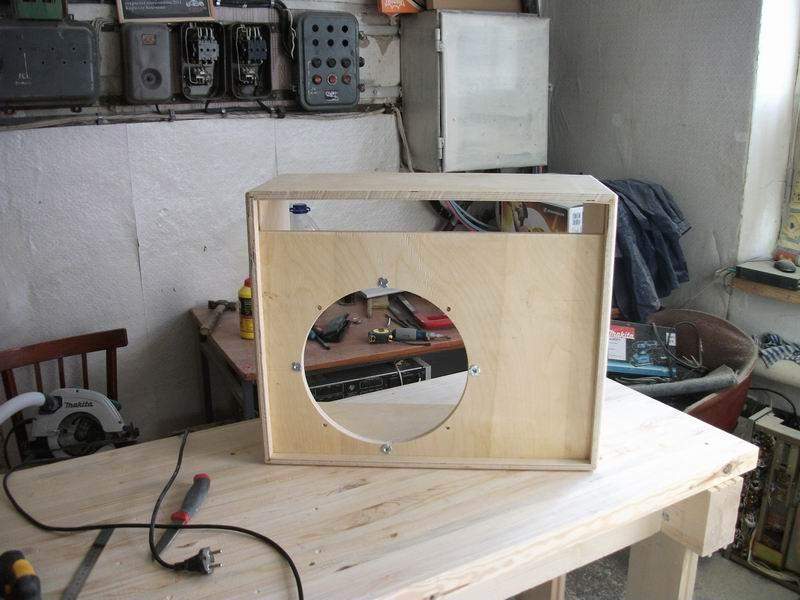

И так - начинаю с ящика.

Советы и пожелания, а так же критика приветствуются в пределах разумного.

... и добавил:

runing · « **Ответ #1 :** Апреля 25, 2012, 21:09:06 »

А толщина фанеры какая?

keer · « **Ответ #2 :** Апреля 25, 2012, 21:09:52 »

Под переднюю стенку, ту в которой динамик, в боковых стенках и дне был выфрезерован паз. Вся конструкция фактически монолитна и основой является именно передняя стенка.
Стыковка стенок выглядит так -

... и добавил:

Потом углы обкатываются радиусной фрезой

... и добавил:

Толщина фанеры 15 мм. Как на исходном маршале.

... и добавил:

Фото про стыковку - с другого аппарата. Что-то забыл этот процесс фотографировать когда комбиком занялся.

... и добавил:

Оставил на время ящик и занялся электроникой. Шасси и его начинка -

... и добавил:

Мяталист · « **Ответ #3 :** Апреля 26, 2012, 08:13:05 »

Монтаж вроде и аккуратный, и в тоже время жесть

Dying Fetus · « **Ответ #4 :** Апреля 26, 2012, 08:29:30 »

Мяталист, обоснуй)

keer · « **Ответ #5 :** Апреля 26, 2012, 08:47:10 »

кто скажет что за аппарат-вышлю пару банок пива )))

... и добавил:

это про жесть в монтаже))

AZG · « **Ответ #6 :** Апреля 26, 2012, 08:57:37 »

keer, Марк4

keer · « **Ответ #7 :** Апреля 26, 2012, 09:06:42 »

Именно ! Ох и тяжко же в нём подлезть к плате снизу....

... и добавил:

Задумка компоновки такая -

... и добавил:

... и добавил:

Шасси собирается из алюминиевого листа 5 мм, а передняя и задняя панели - из прямоугольного алюминиевого профиля 40х30 толщиной 2 мм. К сожалению прямоугольник алюминия под основание попался узковатый, вот и пришлось плотно собирать.

... и добавил:

на трансформаторах было много свободных лепестков. Там поселились диоды выпрямителя и смещения и резисторы заземления накала. на выходном - резисторы обратной связи и фильтра питания преампа.

dekor · « **Ответ #8 :** Мая 04, 2012, 21:18:16 »

Кирилл Молодец! Зайду как-нибудь послушать. Да и комбинация с такими трансами интригует

klarkg1 · « **Ответ #9 :** Мая 12, 2012, 16:09:39 »

Не отвиливай! 2 банки в студию..............

Jeff Hanneman · « **Ответ #10 :** Мая 12, 2012, 16:13:20 »

Интересно! Буду последить, автору удачи в проэкте

Василий2 · « **Ответ #11 :** Мая 12, 2012, 16:25:34 »

keer, а нафига вообще это нужно, сидеть и комбики мостырить?

Ответь вот на вопрос: зачем это гитаристу? Ну ладно там технику-любителю какому-нибудь... А музыканту-то на кой! Ведь представь сколько времени ты потратишь на это - а ведь мог бы на занятия, на игру потратить.

(Может быть поэтому и мало в России хороших гитаристов: все сидят и паяют, вместо того, чтобы играть.)

MrMihap · « **Ответ #12 :** Мая 12, 2012, 16:30:48 »

Иногда некоторые гитаристы вместо того, что б высекать на неподключенной, тратят ту сумму, какую могут, на аппаратуру. Иногда этой суммы хватает только на несколько запчастей. Вот и собирают сами. Ну а некоторым, мне например, просто в кайф=)

... и добавил:

С канифоли штырит

Engener · « **Ответ #13 :** Мая 12, 2012, 16:33:35 »

Цитата: Василий2 от Мая 12, 2012, 16:25:34

keer, а нафига вообще это нужно, сидеть и комбики мостырить? Ответь вот на вопрос: зачем это гитаристу? Ну ладно там технику-любителю какому-нибудь... А музыканту-то на кой! Ведь представь сколько времени ты потратишь на это - а ведь мог бы на занятия, на игру потратить.

(Может быть поэтому и мало в России хороших гитаристов: все сидят и паяют, вместо того, чтобы играть.)

поэтому надо мастерить неспеша, за многое не хвататься, тогда и гитару воткнуть в самоделку время будет

cyberw01f · « **Ответ #14 :** Мая 12, 2012, 20:46:25 »

Цитата: Василий2 от Мая 12, 2012, 16:25:34

keer, а нафига вообще это нужно, сидеть и комбики мостырить? Ответь вот на вопрос: зачем это гитаристу? Ну ладно там технику-любителю какому-нибудь... А музыканту-то на кой! Ведь представь сколько времени ты потратишь на это - а ведь мог бы на занятия, на игру потратить.

(Может быть поэтому и мало в России хороших гитаристов: все сидят и паяют, вместо того, чтобы играть.)

Ну кто пиво пьёт, когда на гитаре совсем не играется(вдохновления нет), а кто няшки делает... в чём проблема то?
