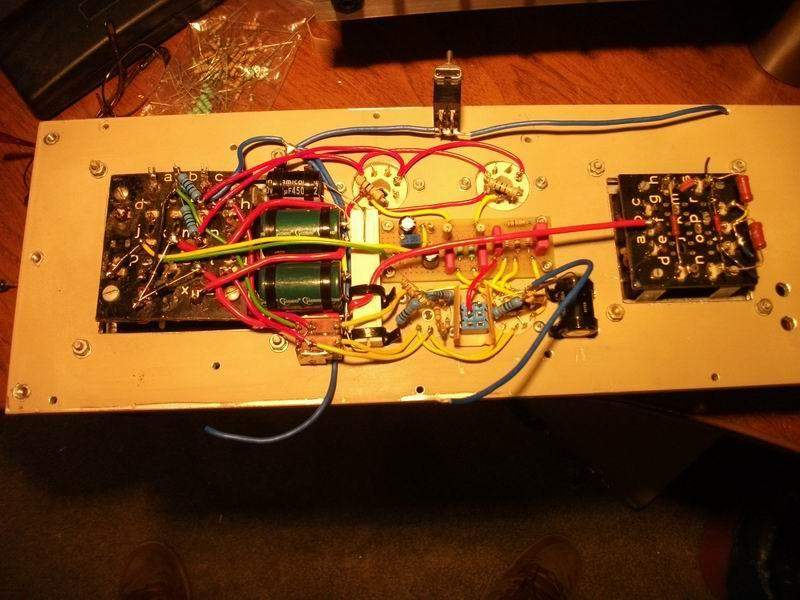

Ох и нафлудили))) А я что-то и забыл про тему. А аппарат давно готов и отдан в добрые руки))) Накидаю ещё чуть-чуть фоток.


























Оффлайн Jeff Hanneman

  • Живу на форуме
  • *******
  • Сообщений: 12268
  • Rest in Peace Jeff Hanneman (1964 - 2013)
Я так понял с передними панельками сложности  ??? нигде не заказать нормальную?

Оффлайн dekor

  • Частый посетитель
  • **
  • Сообщений: 203
Молодец Кирилл! Отличеая работа! А передняя панелька здорово получилась. Свой стиль, лого, выраженная индивидуальность.

Оффлайн keer Автор темы

  • Новичок
  • *
  • Сообщений: 15
следующая будет выглядеть так же, но по другой технологии.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5432
  • тайный агент sovietguitars.com на ГП
keer, а распиновку биговского выходника, какие концы обмоток на какие ламели идут, не нарисуете? а то больно у них панели дурковатые...

Оффлайн JetSet

  • Новичок
  • *
  • Сообщений: 46
На моих так:
a, b, c - первичка
d - 16 Ом
t, u - 8 Ом
s - общий

Оффлайн Василий2

  • Эксперт
  • *****
  • Сообщений: 1464


А почему динамик не посередине? Чуток косяка дал? :)

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Вообщето почти в любом комбо динамик не совсем посередине передней панпли

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • БАНя полезна для здоровья (с) ЗОЖ
зачем сравнивать монтаж марка 4 с его кучей настроек и вариантов с басманом. Если у тебя такой басман, так чтоже будет если начнешь собирать марк4?

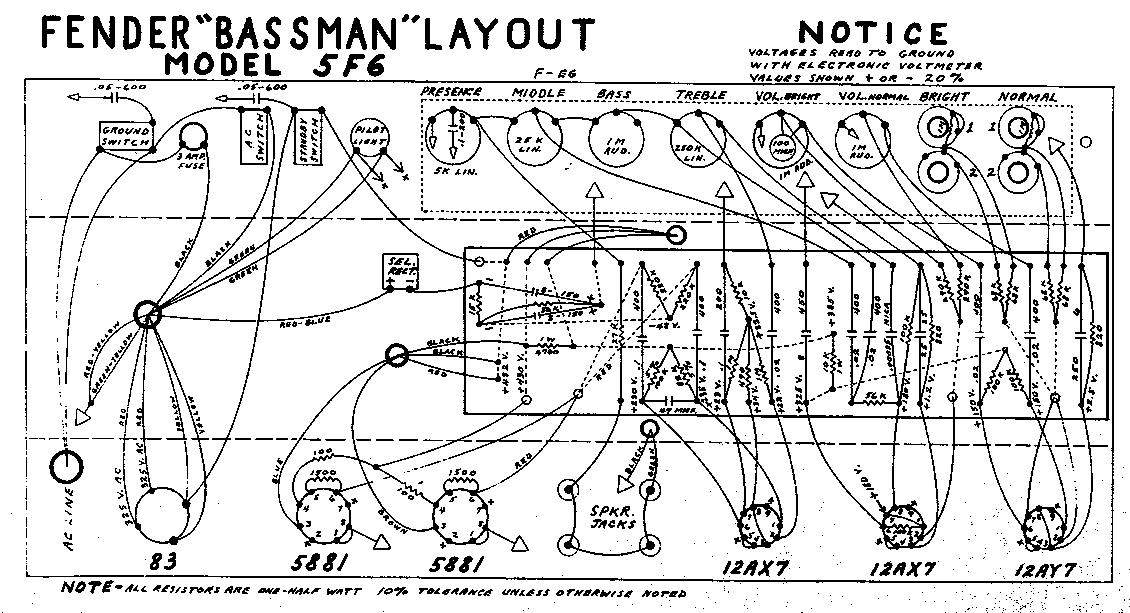

вот лейка басмана, сравни с тем что ты собрал
« Последнее редактирование: Августа 05, 2012, 16:57:02 от 4el »

Оффлайн keer Автор темы

  • Новичок
  • *
  • Сообщений: 15
Уважаемый, лейка бассмана доступна любому в сети, мне тоже. Достоинства моего варианта в том, что длина и расположение сигнальных проводов минимальны и разумны. Силовой тракт так же продуман. А еще кроме собственно басмана там имеется петля эффектов со своими разъемами регуляторами лампой и переключателем. Чтобы не растягивать провода поперек всего аппарата и для удобства пользователя разъемы и регулятор находятся на передней панели, а лампа с обвязкой находится в непосредственной близости к ним. Отсюда и плотность монтажа на конкретном участке. Именно там где такая плотность не только не критична, но и полезна. И яйца тут выкатывать не стоит. Фендеров а так же прочего гитарного аппарата через меня прошло много.


... и добавил:

Jetset, именно так )) распиновку там понять легко. Видно же какой толщины провода идут к ламелькам. Тонкие - первичные обмотки, толстые - вторичные.
« Последнее редактирование: Августа 05, 2012, 20:11:42 от keer »

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • БАНя полезна для здоровья (с) ЗОЖ
мне напоминает поговорку:
"писались в швеции
сводились в греции
мастеринг в венеции
результат бяка"

Секция преампа - Fender Bassman 5f6
Петля эффектов от Framus Cobra
Усилитель мощности стандартный Marshall на двух EL34
« Последнее редактирование: Августа 05, 2012, 21:01:28 от 4el »

Оффлайн keer Автор темы

  • Новичок
  • *
  • Сообщений: 15
Типичный образец конструктивного диалога без малейшего желания задеть чем либо собеседника. Замечательный пример подрастающему поколению.

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • БАНя полезна для здоровья (с) ЗОЖ
а какой тут диалог ???

Он у тебя звучит лучше чем басмен или лучше чем фрамус или лучше чем маршал жсм800 или 2550?
Так что ты собрал и зачем?

... и добавил:

читаю это

Уважаемый, лейка бассмана доступна любому в сети, мне тоже. Достоинства моего варианта в том, что длина и расположение сигнальных проводов минимальны и разумны. Силовой тракт так же продуман. А еще кроме собственно басмана там имеется петля эффектов со своими разъемами регуляторами лампой и переключателем. Чтобы не растягивать провода поперек всего аппарата и для удобства пользователя разъемы и регулятор находятся на передней панели, а лампа с обвязкой находится в непосредственной близости к ним. Отсюда и плотность монтажа на конкретном участке. Именно там где такая плотность не только не критична, но и полезна. И яйца тут выкатывать не стоит. Фендеров а так же прочего гитарного аппарата через меня прошло много.


... и добавил:

Jetset, именно так )) распиновку там понять легко. Видно же какой толщины провода идут к ламелькам. Тонкие - первичные обмотки, толстые - вторичные.


а потом смотрю вот это


... и добавил:

такое ощущение что разные люди. Один делал другой пишет здесь.
« Последнее редактирование: Августа 05, 2012, 21:44:27 от 4el »

Оффлайн keer Автор темы

  • Новичок
  • *
  • Сообщений: 15
А какое ваше дело? Есть желание заказать? Или поинтересоваться причиной и следствием технических решений? В любом случае тон ваших высказываний не вызывает у меня желания продолжать разговор. А насчет лучше/хуже... Чем меряться? У меня не стояла цель всех переплюнуть и все улучшить. Задача в том, чтобы сделать отличный рабочий аппарат с хорошим звуком и нужным набором функций.

Мне нравится работа бассмановского преампа. Но хочется иметь после него петлю. Нравится реализация у фрамуса. Схема усилителя мощности у всех одна и та же, с минимальными вариациями. А у меня лежит комплект трансформаторов под EL34. Или кто-то не видел фендеров с EL34?

Естественно это не то же самое что собрать красивый чамп из готового набора деталек, не в обиду чамповладельцам и собирателям будет сказано.

Интереснен тот факт, что гибридизация аля многоканальные солдано богнеры и мезы не вызывает вопросов. А тут негодник взял, налепил непойми что.... Бяка. Не слышал но бяка...

Идите ка вы лесом из этой темы, уважаемый, до тех пор пока не научитесь вежливо беседовать.

... и добавил:

Ну не удержусь, спрошу.

Монтаж фендеров видели? Вот там страшно.

Что именно не нравится в моем монтаже? Провода идут не под прямыми углами? Правильно. Идут они по кратчайшим направлениям и разнесены так, чтобы наводок было меньше. Тут не до прямых углов. Силовая проводка отдельно, сигнальная отдельно, да и то высокоомные входные совсем отдельно.
