а велика ли разница при диодном и кенотронном выпрямлении по напряжению? а то мне ранинг говорил мол на кене может падать аж до 60ти вольт

Child In Time, у меня есть еще третий чамп, собранный в ходе тестов.

Так вот он на второй половине этой коробки и с кеном. Коробка состояла из двух половин повыше и пониже.

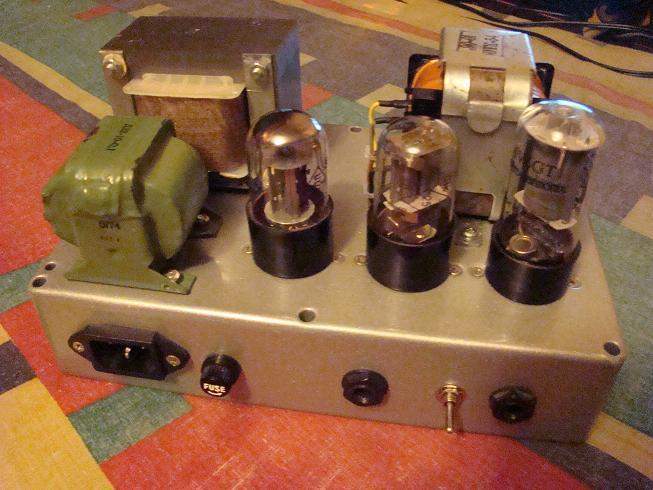

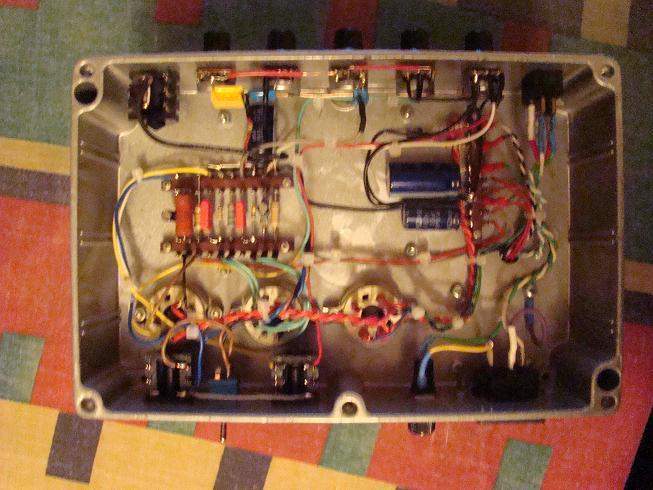

На той что повыше был собран чамп на окталках (6п6с и 6н9с) и с кеном 6ц5с, там монтаж на туретборде из кабельных наконечников, конденсаторы к40у9, резисторы MF точные. А в той половине что пониже - собран на плате чамп, который вы видите чуть выше в коричневом корпусе, с диодным выпрямлением, конденсаторы WIMA MKP, резисторы MF, лампы пальчиковые 12АХ7 / 6н2П (там переключатель накала на лампу преда) и EL84 на выходе.

у того что с кеном корпус чуть побольше в ширину сделан деревянный, для удобства размещения. Его фоток сейчас к сожалению непредоставлю.

коробка эта алюминиевая была чуть больше 0477 может на сантиметр и у ней было две половины верхняя и инижняя по высоте одна 4 см а вторая где-то 6 см.

... и добавил:

Ksandr-, да на кене напряжение нексолько падает. Это закон физики какбе. Но ничего страшного в этом нет.

Ksandr-, по моим замерам и расчетам на кенотронах 6ц5с, что я использовал напряжение падало примерно на 30 вольт (320 из 250 получалось). Где-то читал, что от 20 до 50 может быть

учту, спасибо

Child In Time, Я как то давненько делал:

Док ты мне вроде ее как-то показывал
хочу сделать бассман такого миниразмера

в оригинальной схеме самого тб нет

 TW4SE  маловероятно. это скорее всего намотанный самостоятельно
