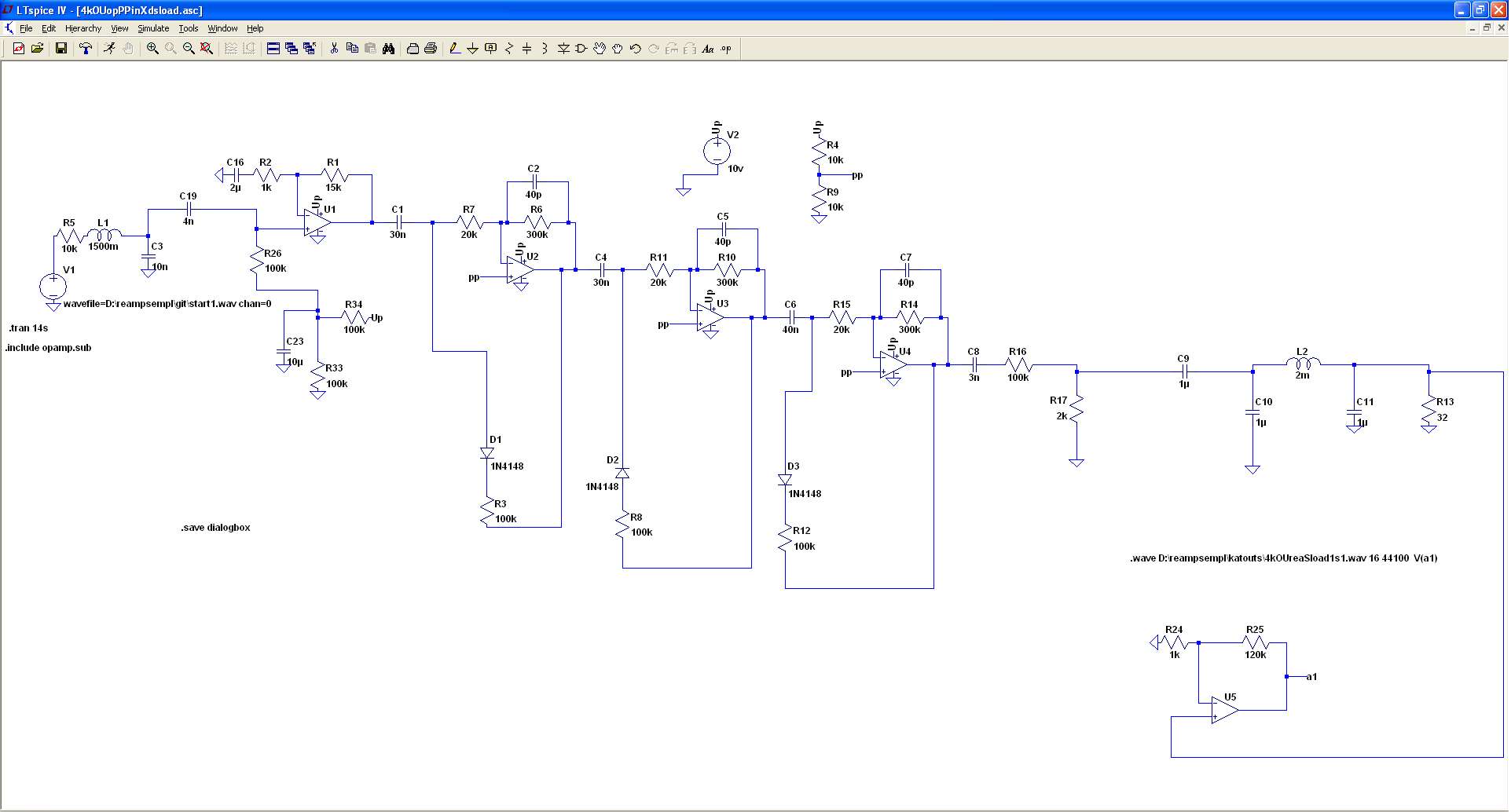

В итоге собрал следующую схему:

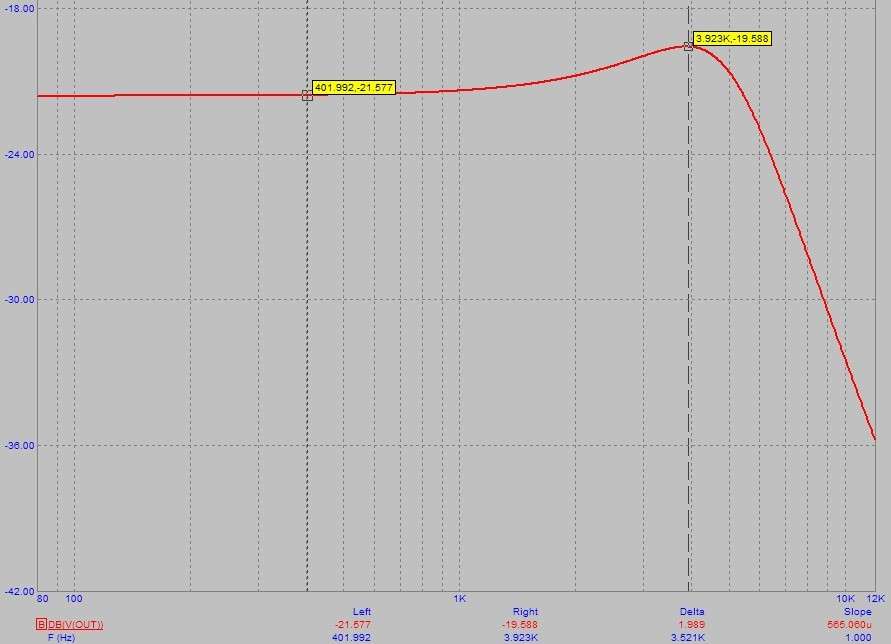

АЧХ, полученное в результате симуляции:
После сборки снял реальную АЧХ. С правого выхода звуковой карты подавал тестовый сигнал Rmaa на вход return усилителя, с него на лоадбокс, с выхода лоадбокса на левый вход звуковухи.
АЧХ лоадбокса без спикерсимуляции:
АЧХ лоадбокса со спикерсимуляцией:
... и добавил:Надо сказать, качество вполне приемлемое для игры в наушниках. Не импульсы конечно, но учитывая насколько проста схема - очень даже!
Самое интересное, в пресловутом Mesa CabClone похоже используется примерно такое же решение (возможно номиналы другие).
На картинке стрелкой показал выход на наушники. И рядом с ним (обведена) похоже единственная катушка индуктивности в устройстве:
Если у кого есть оригинальный CabClone было бы очень интересно увидеть его реально измеренную АЧХ.
... и добавил:Спасибо nifigase за подкинутую идею, развитие которой позволило получить желаемый результат!
Если у кого есть ещё какие-то мысли на тему пассивных спикосимов - милости прошу в эту тему.
... и добавил:Звуковые примеры:
