   Приятель собрал эту педальку, а я загорелся тоже, когда услышал. Вот есть обзор на эту педальку:

https://www.youtube.com/watch?time_continue=2&v=1F2XO4fybqc

   Понравилось, что рулится в широких пределах, и тембрально очень интересная, и зерно своеобразное. Приятель собирал по этим материалам:

http://effectslayouts.blogspot.com/2018/08/dmb-celestial-drive.html

Вот схема:




По сути, схема очень похожа на Крысу, только цепь ограничения заведена на инвертирующий вход, софт-клиппинг.

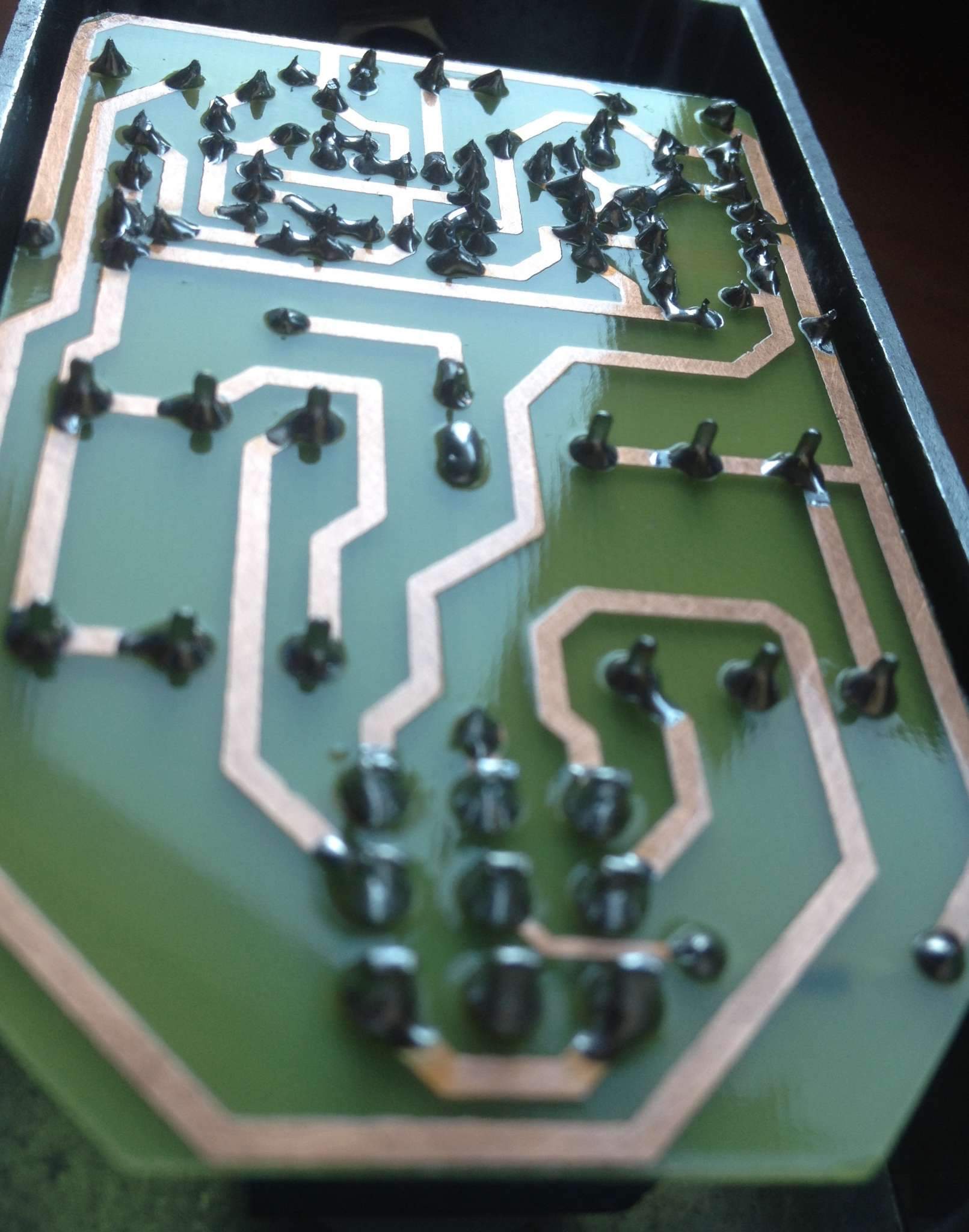

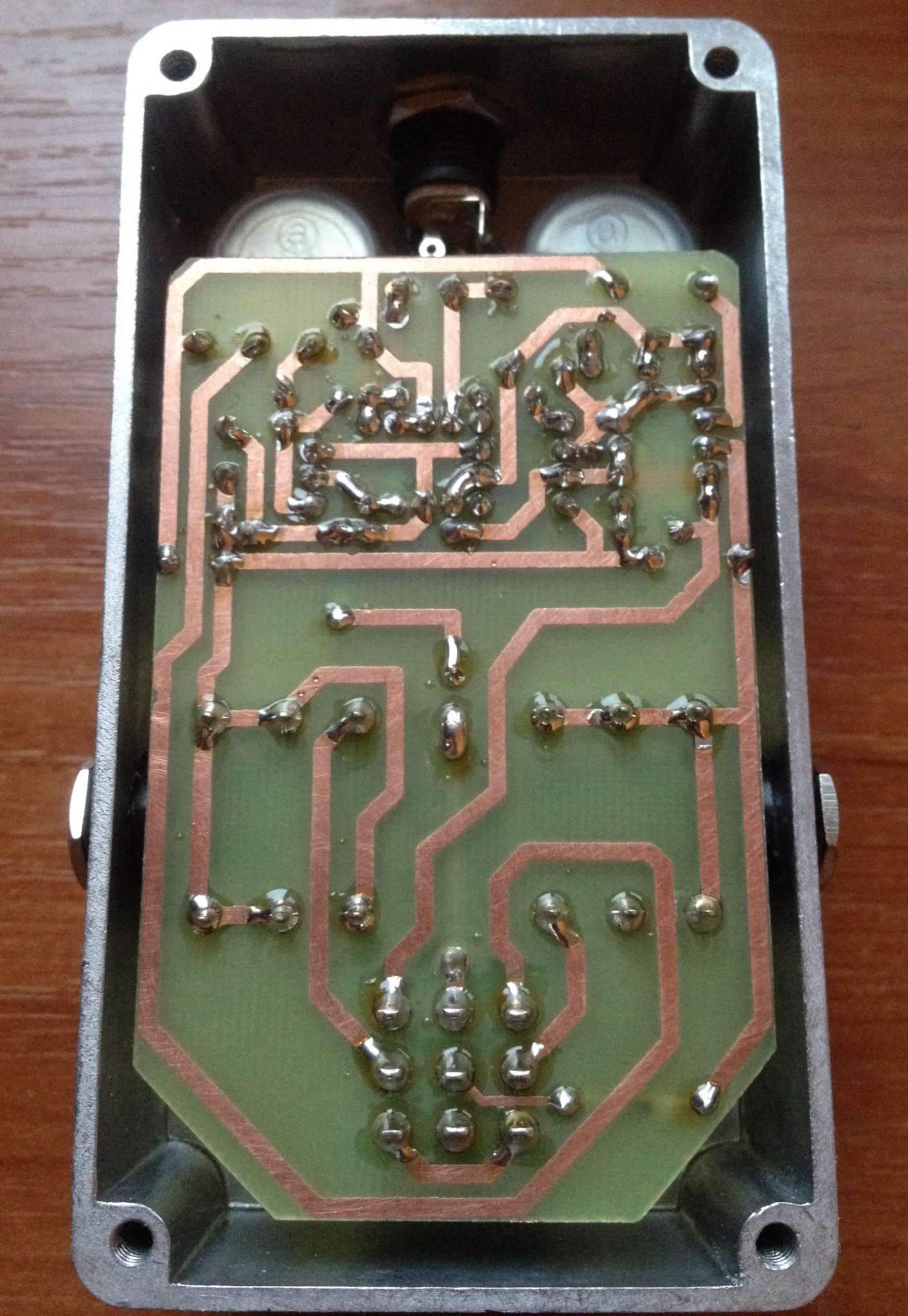

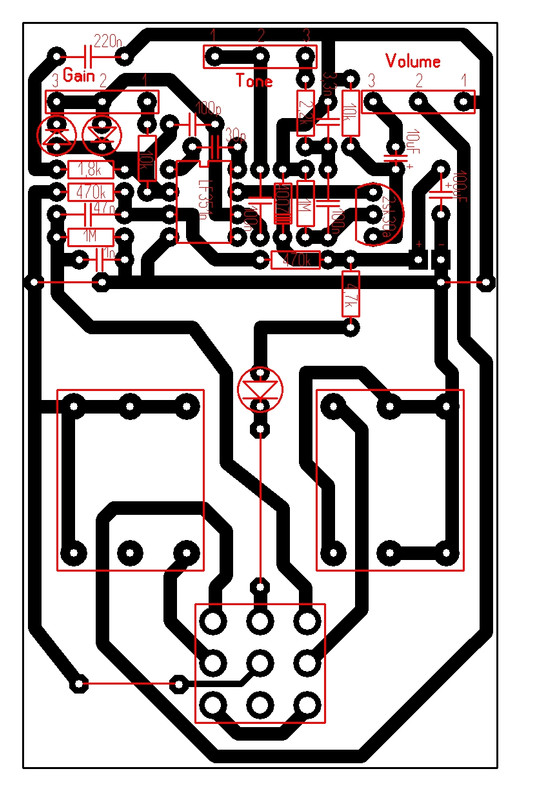

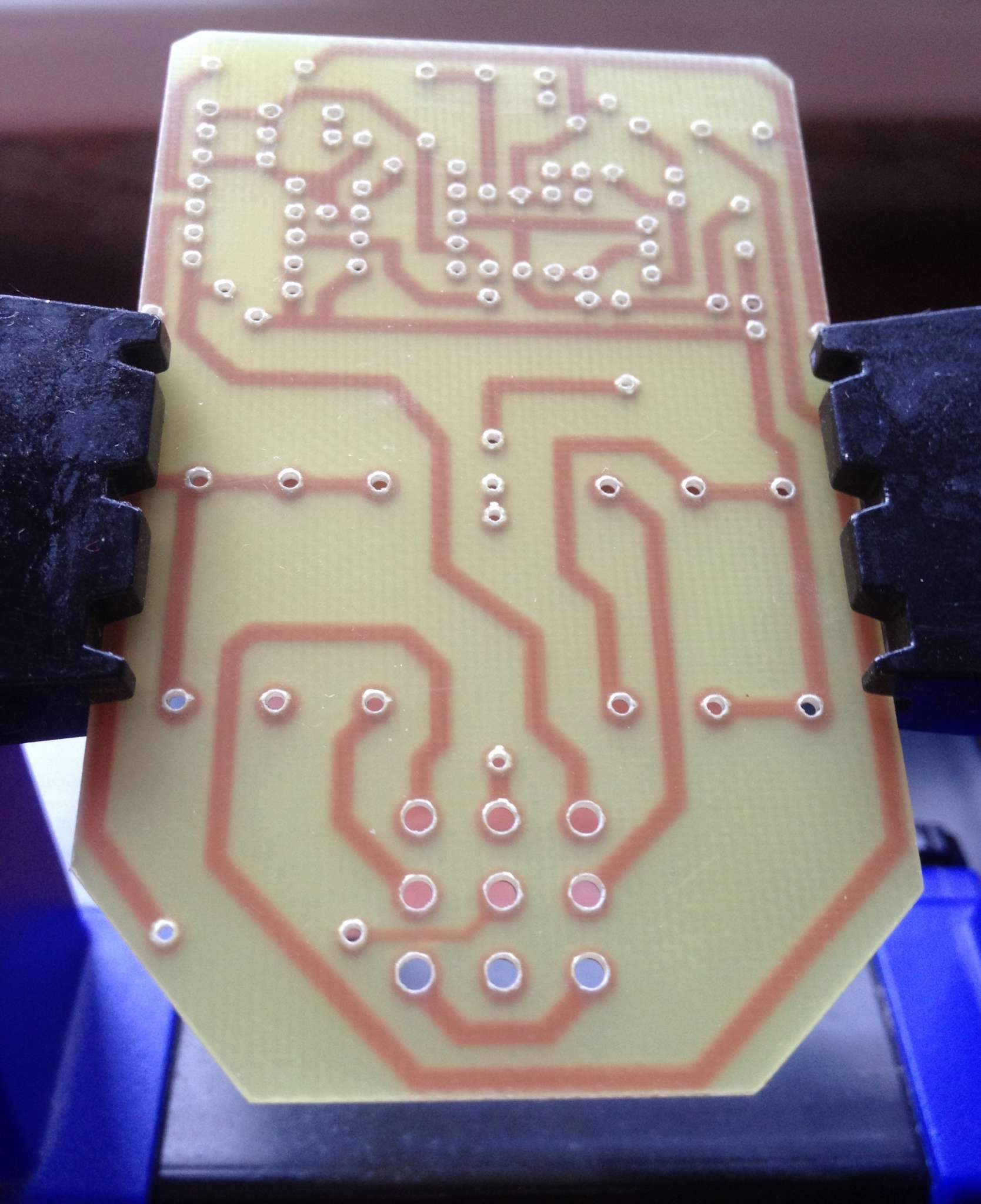

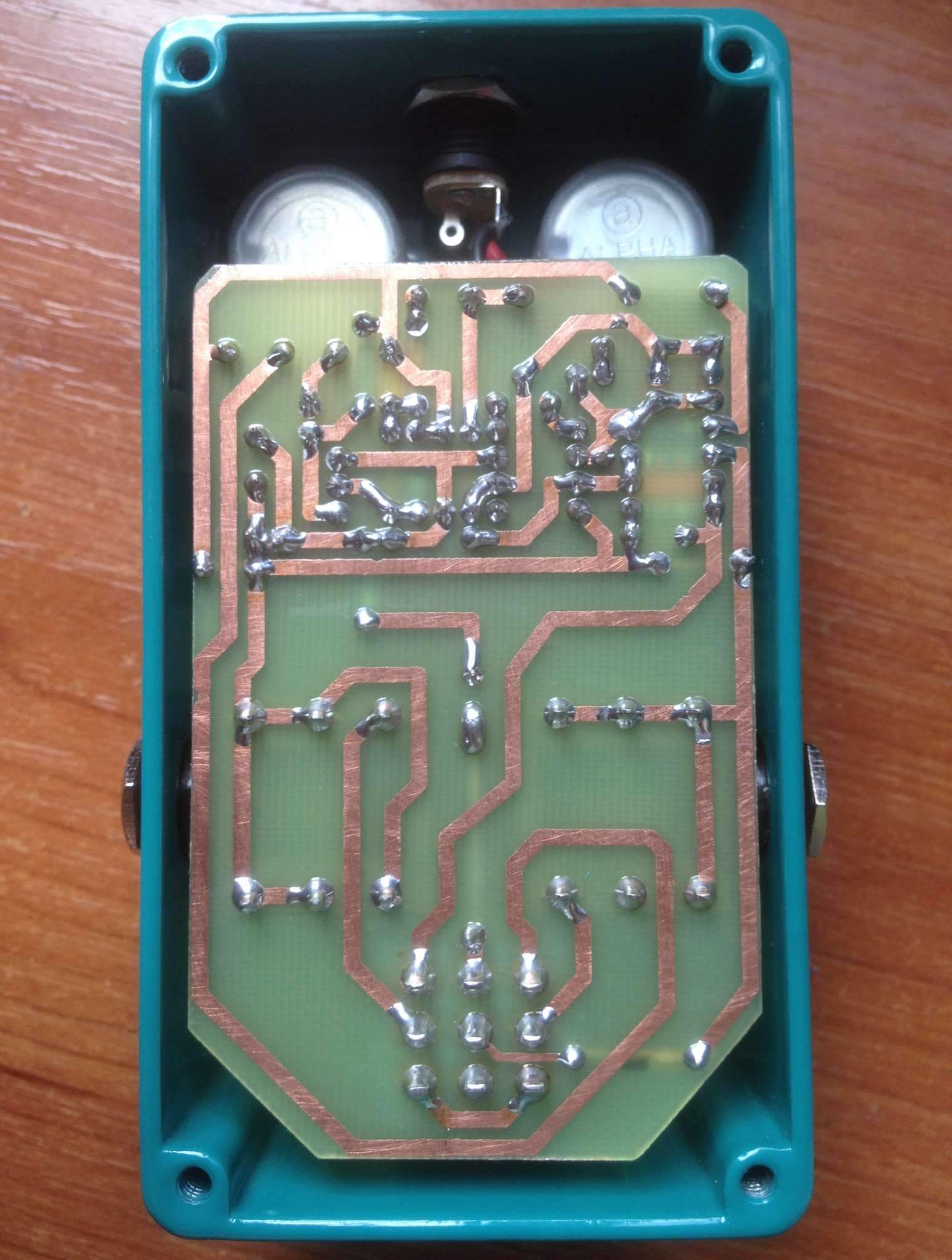

Я решил немного заморочиться, и прикрутил гнезда и кнопку байпасса к плате, адаптировал плату под корпус 1590B. Вышло вот так:




Вне платы остались только потенциометры, они будут сидеть на отдельной платке. Нюанс - в отличии от оригинальной схемы, транзистор выходного буфера у меня будет 2SK30A, под него и плату развел. Если кто будет делать с оригинальным транзистором 2N5457, нужно будет немного переразвести плату, ну или придется перекручивать выводы, поменяв местами затвор с истоком. В прилагаемом файле .lay лежит основная плата, плата потенциометров и распечатка сверловки корпуса 1590B.

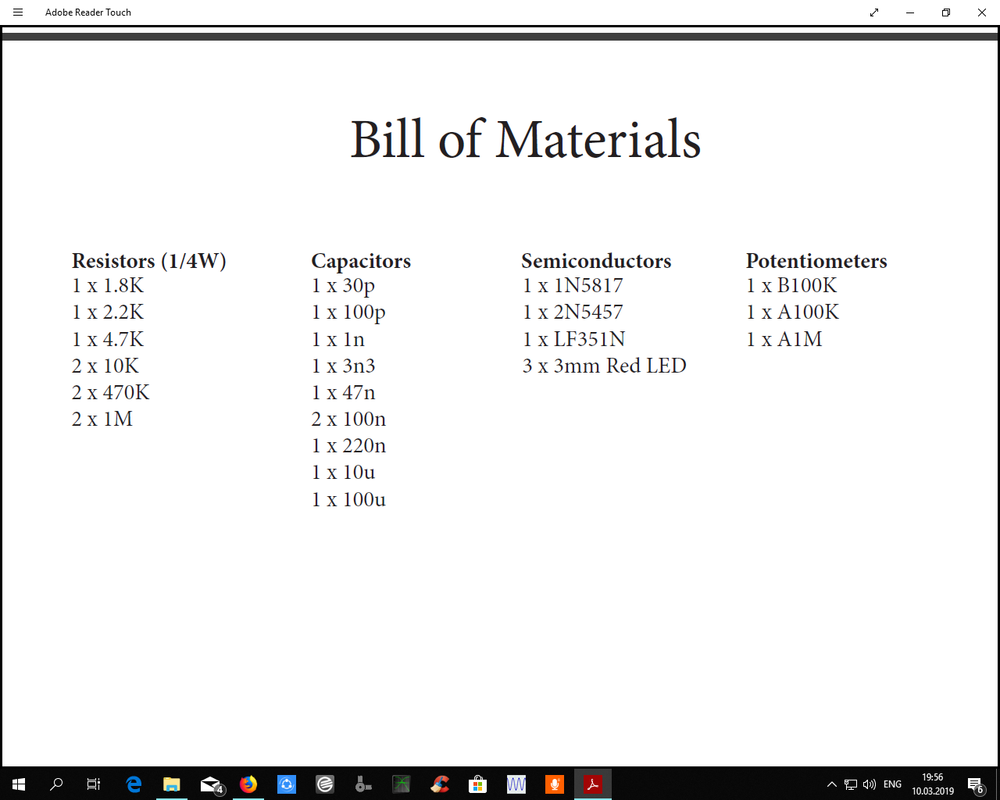

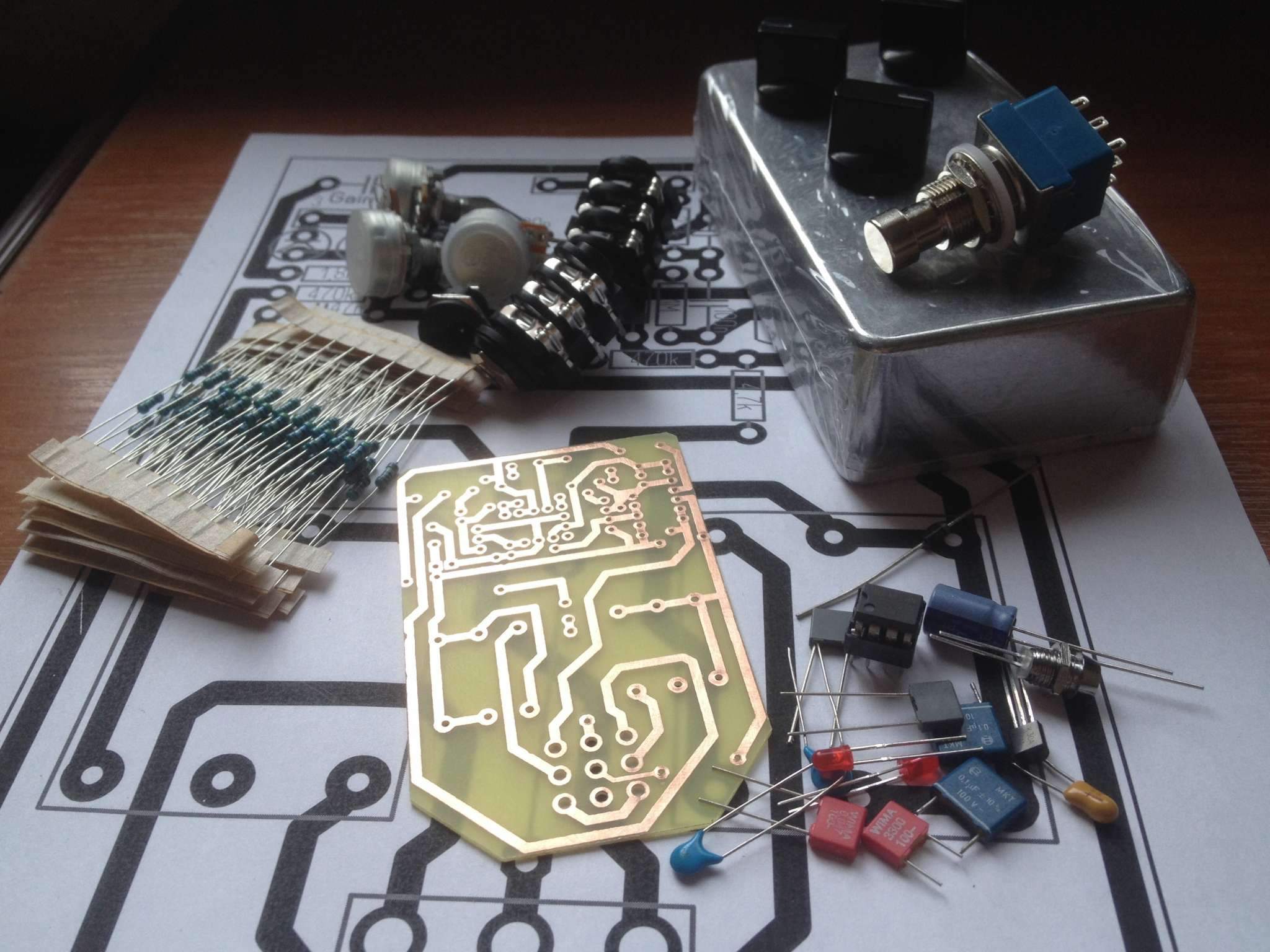

   Если кто загорелся - велкам! Будем собирать вместе. Вот список деталей:

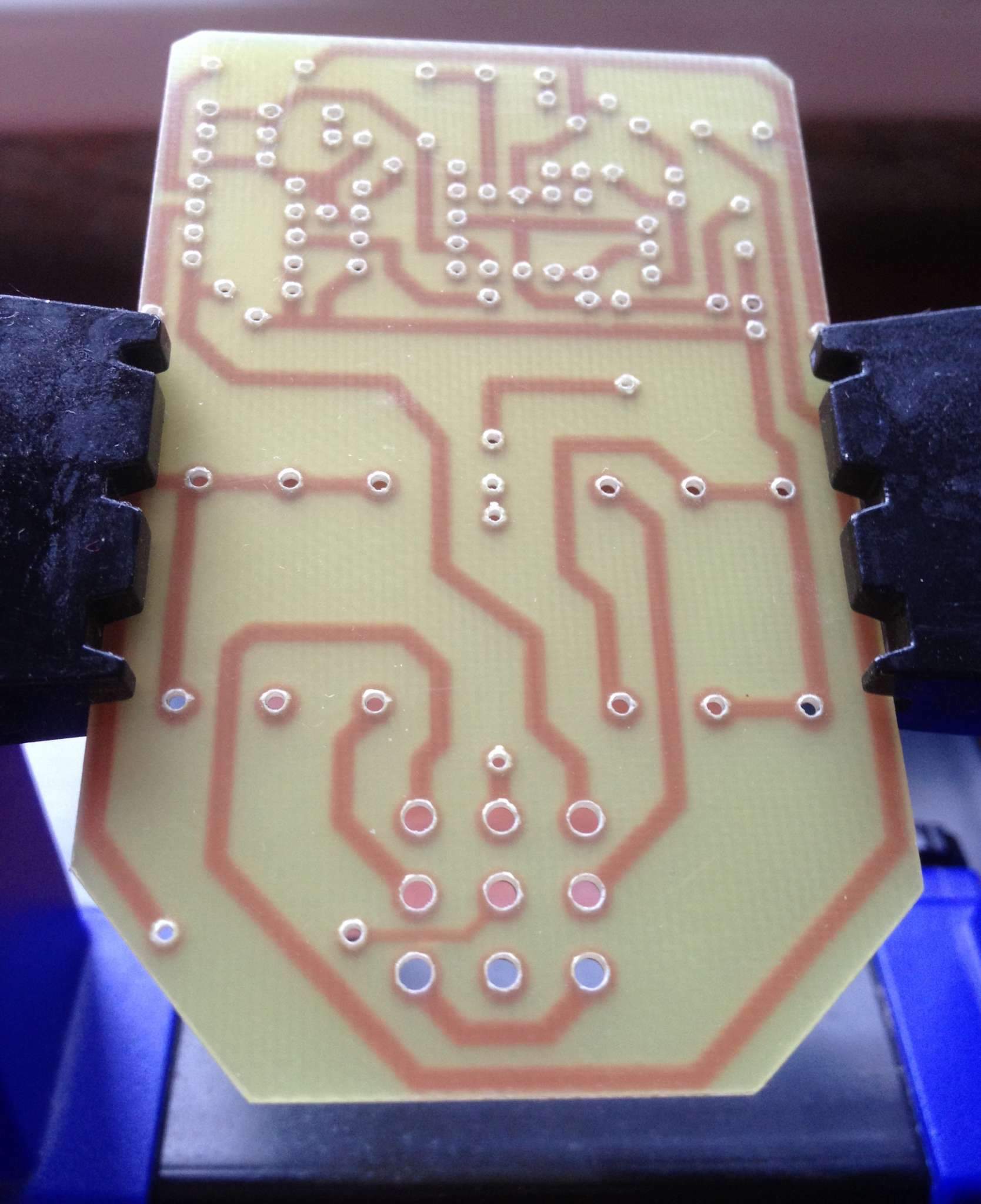

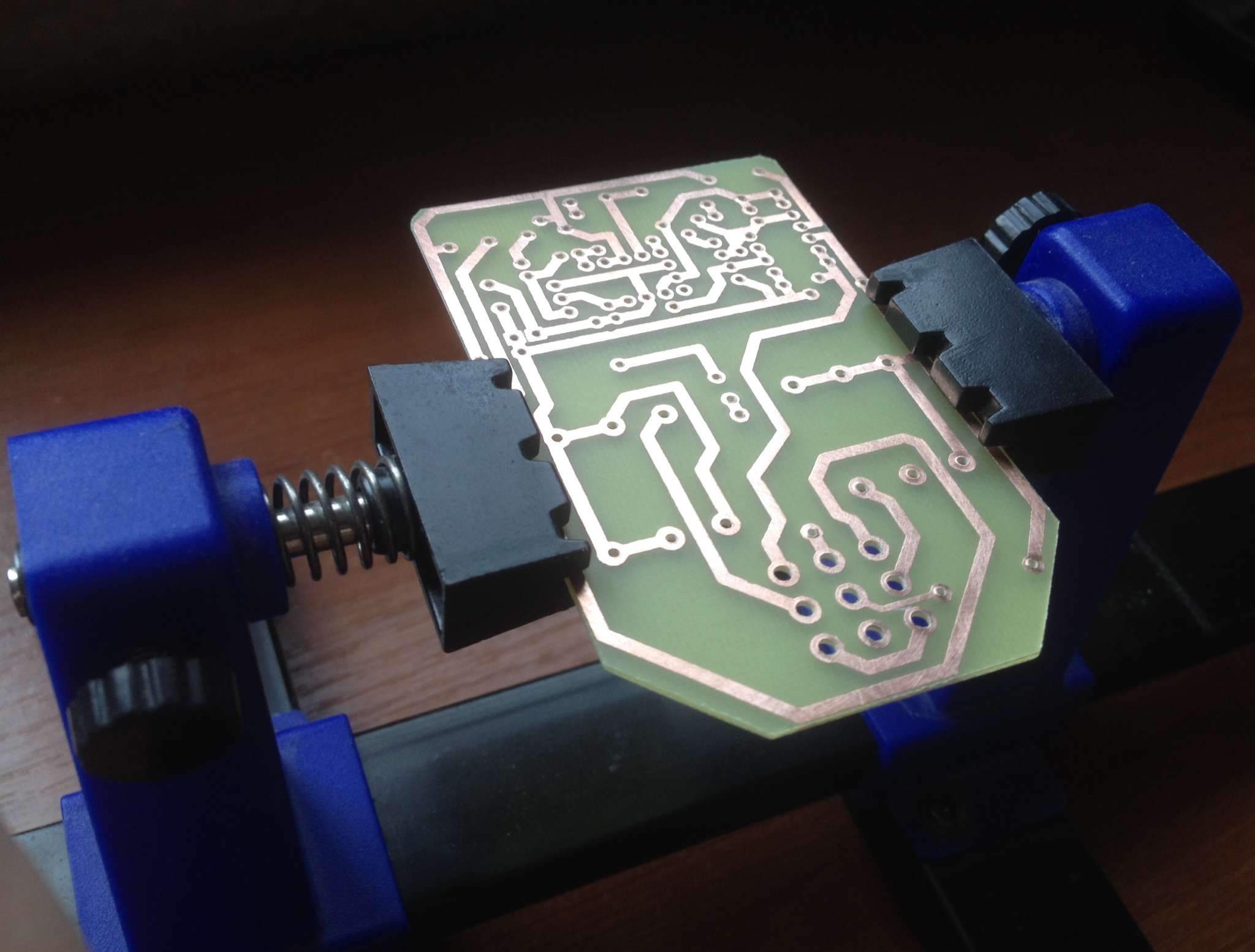

Думаю, неспешно, за неделку соберу, вечерами после работы. Лениво плату травить, но видимо, придется...

З,Ы . Никак руки не дойдут собрать MXR Dist + ))), Эта идея уже сидит давно в голове ))

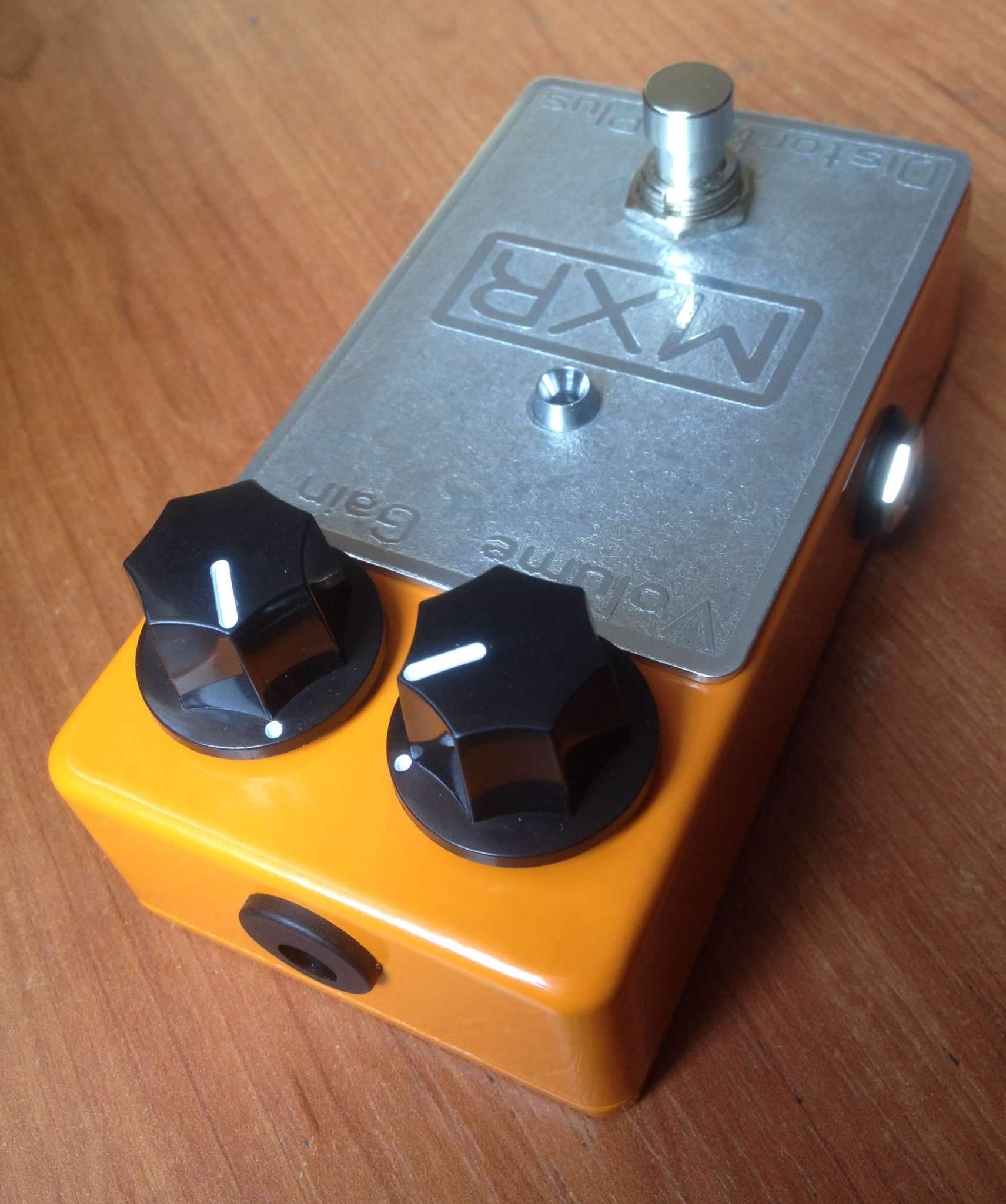

А я недавно таки собрал MXR Dist+ . Неплохо звучащая педалька, но, конечно, не для любителей митола)

Закос под скример с тоном от крысы.

Вероятно, обвязку с Крысы передрали, но там LM308, и 30 pF там как бы частотная коррекция, а тут, с LF351 - таки да, по сути, пикушка в воздухе висит. Буду пробовать разные ОУ, в том числе и 308, так что пусть висит)

... и добавил:

А я и не обратил внимание...

Ден2, когда на Лес Поле винтажные алнико 2 - ну совсем митол не высекается на этой педальке) Ну и я не особо любитель митола)

Поздравляю, молодец ) Детали на Педал- Партс покупал ) ? Я тоже уже давно там затариваюсь, хороший продавец и товар ))

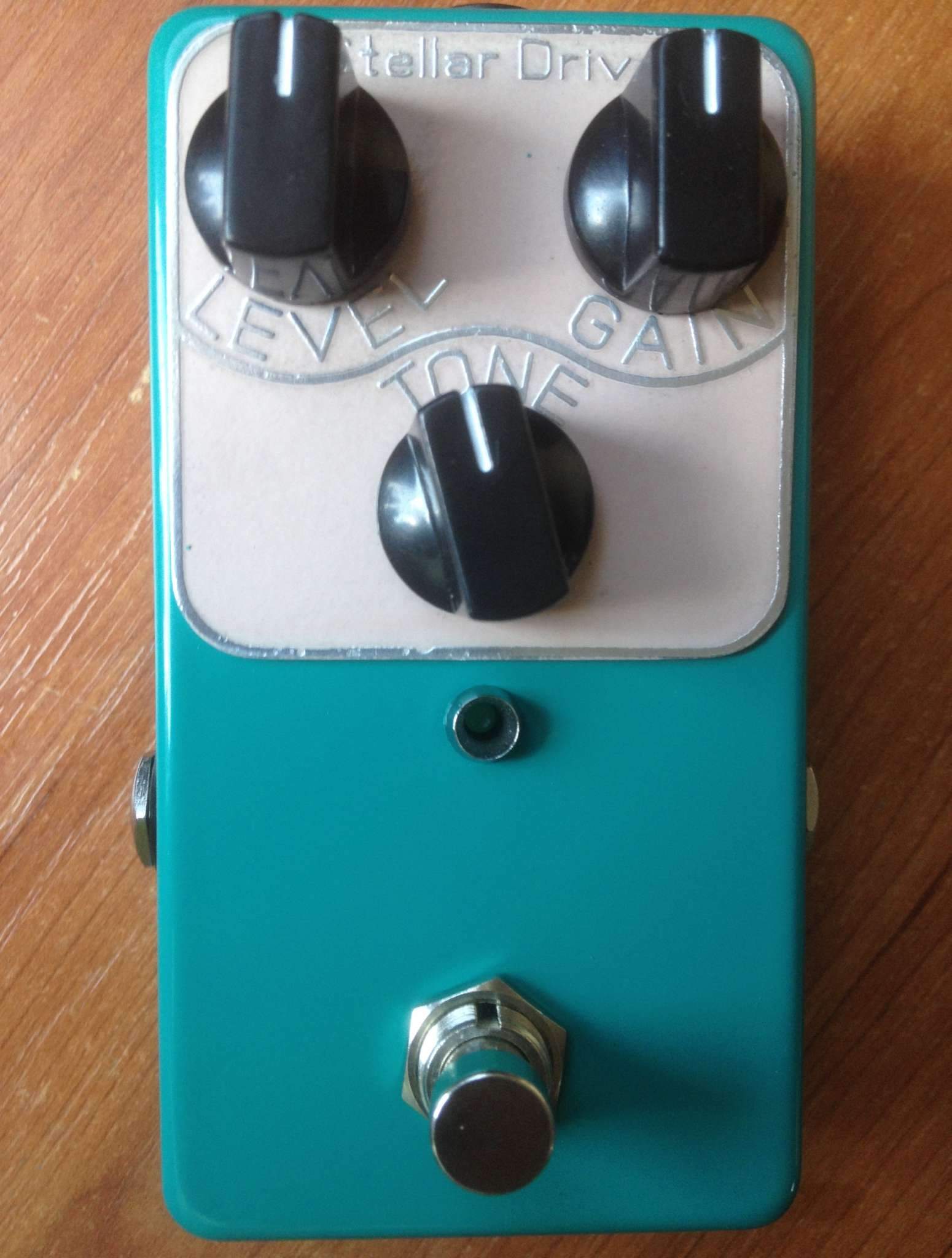

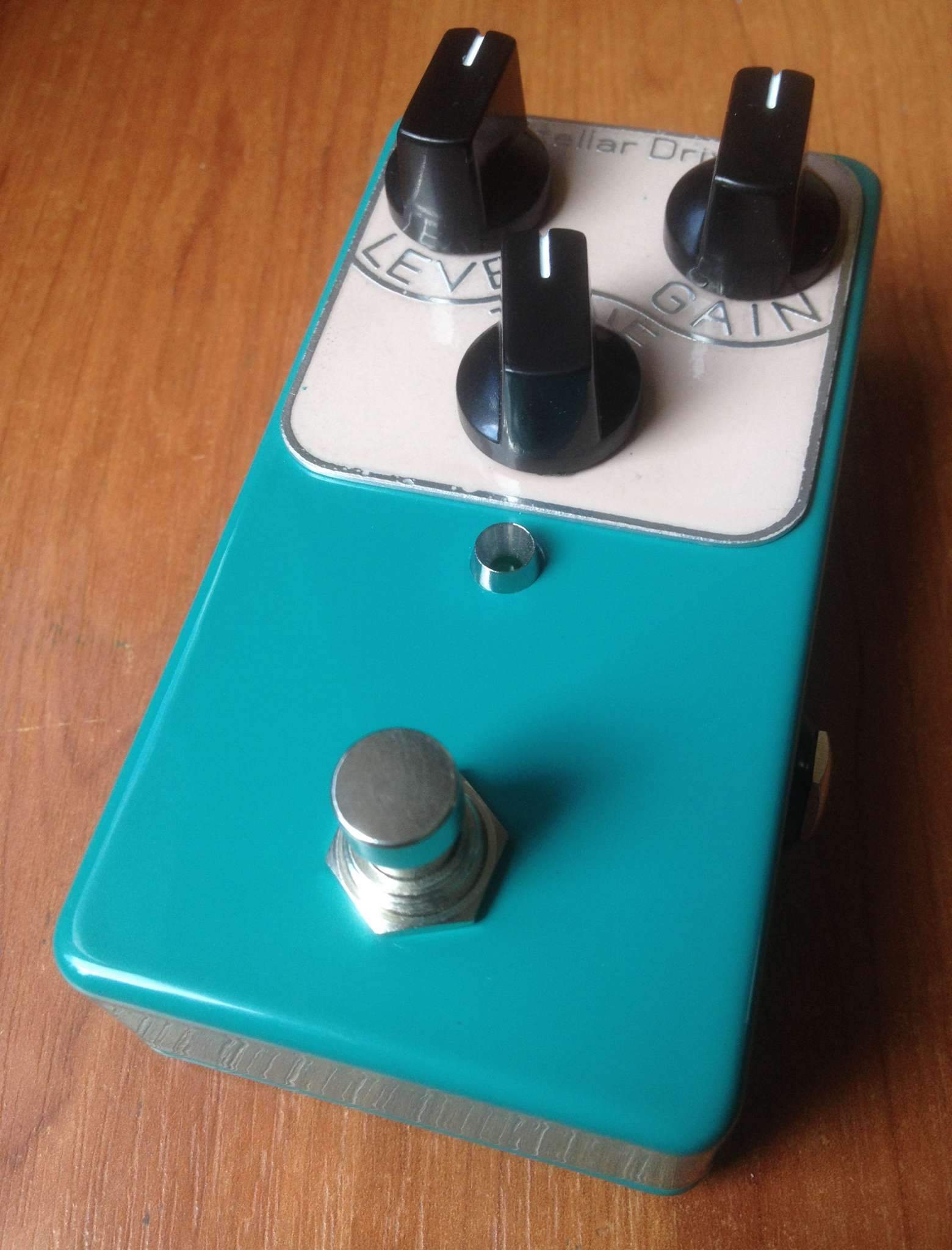

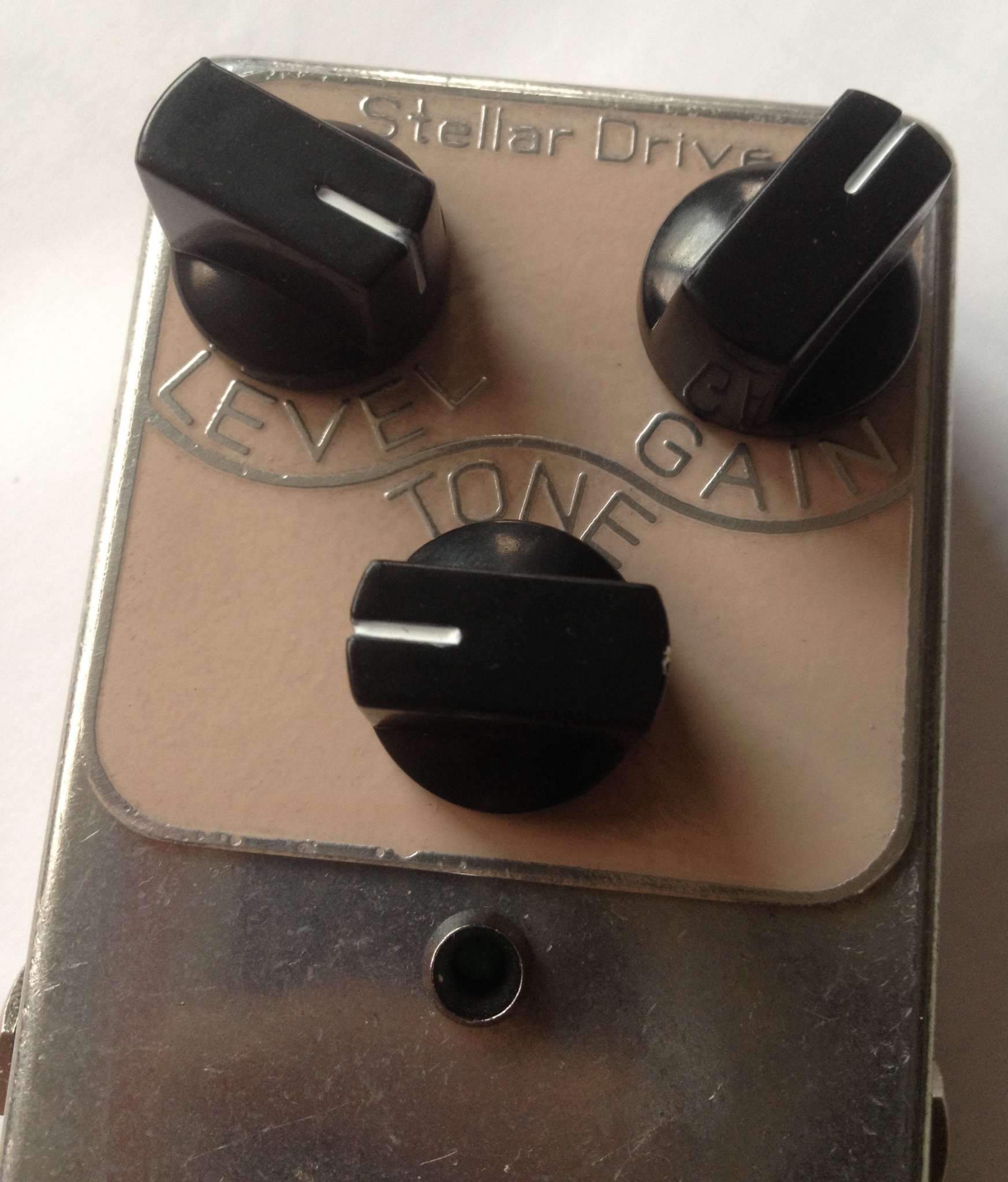

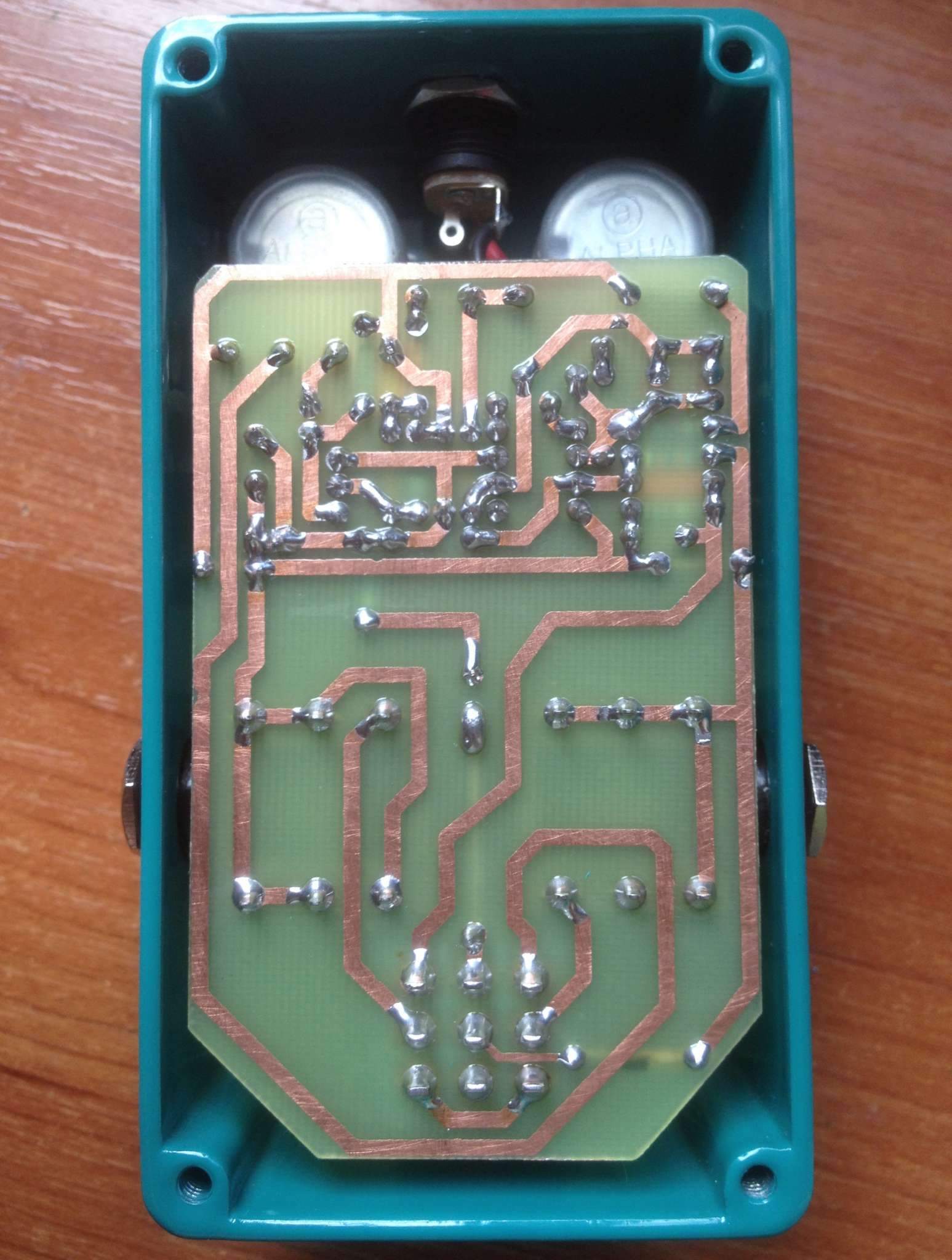

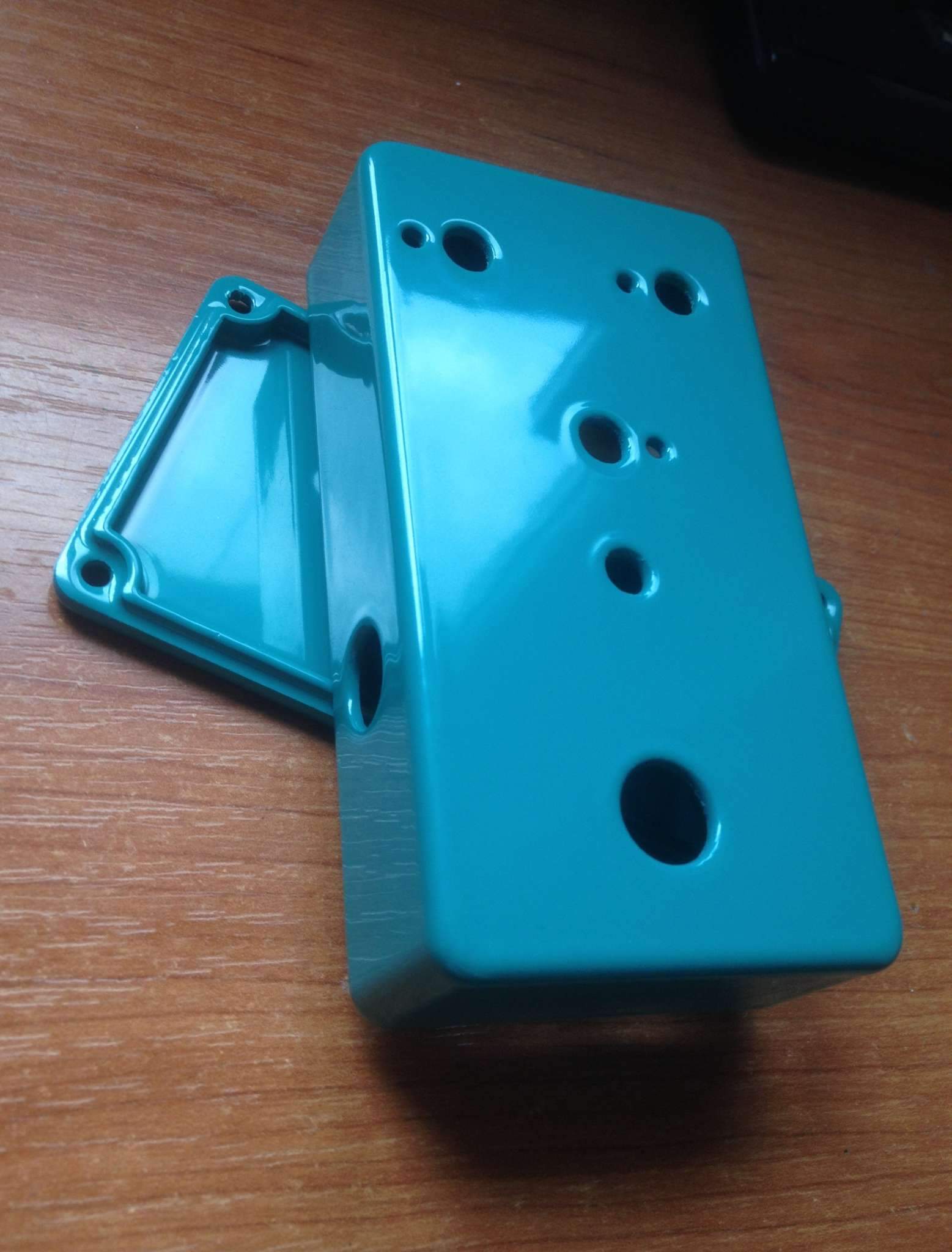

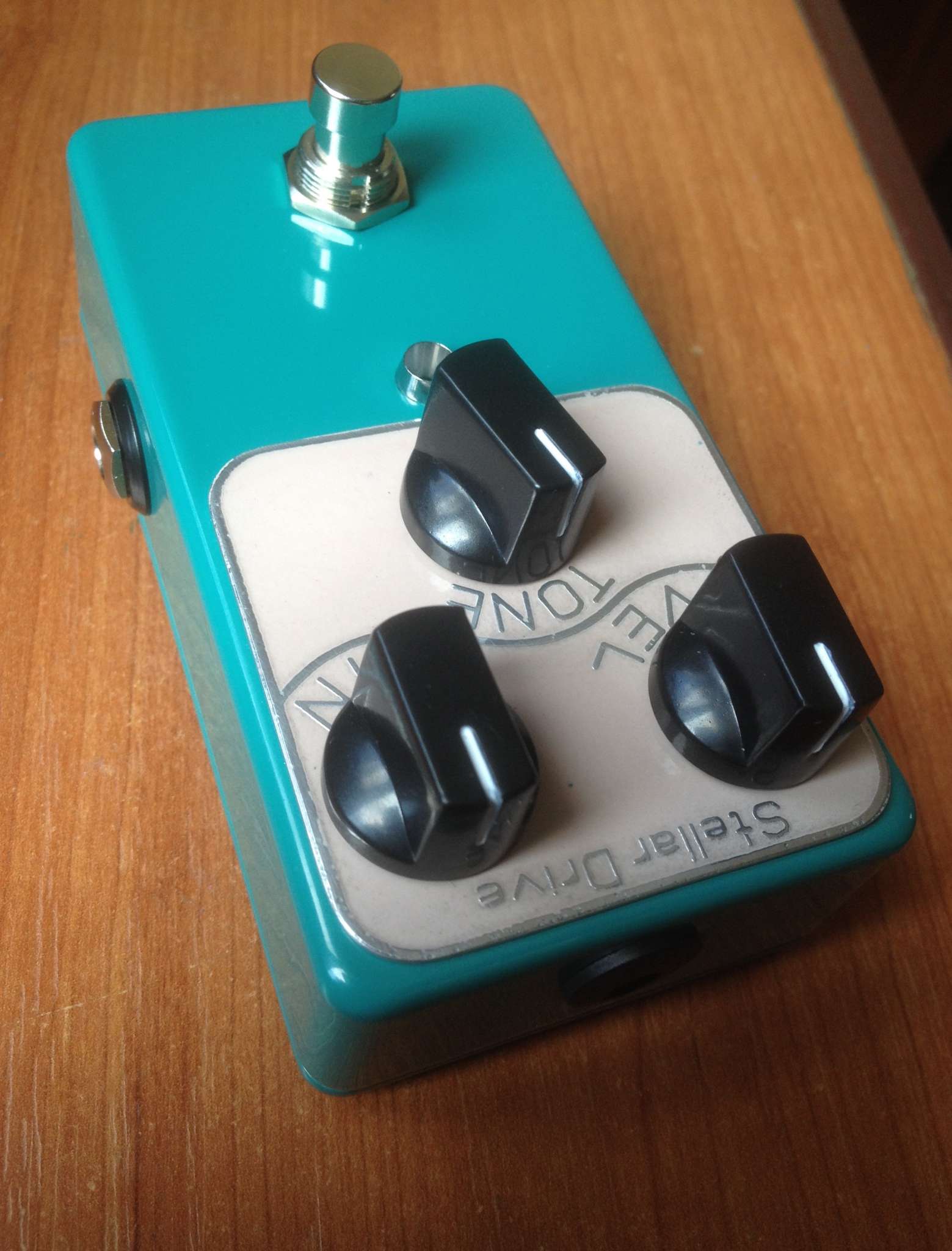

Ну вот, корпус покрашен, педалька окончательно собрана. Жаль, камера не передает реального цвета, он в реале бирюзовый.

Эту микру не пришлось попробовать. Пробовал LM308, OP07, NE5534, 071, LM741. Наилучший для меня результат дала именно LF351. К тому же, меньше всего шума именно с ней.
