Автор Тема: Строим ламповый пред на базе Krank Krankenstein. (фото на первой странице)  (Прочитано 70816 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1281
  • Репутация: +122/-0
  • В совершенстве владею 5-ю гитарами. Как владелец.


По поводу того, что обведено на фото - это 5Вт резистор на 230Ком, стоит между +анодного и землей, для разряда емкостей, после отключения питания. Дабы ебом не токнуло.  ;D ;)
Нахвига там 5 Вт? 0,5 за глаза.

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
я вообще на прямую к сетке подключаю. А с радио че не делай все равно будет.

Оффлайн kynep Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Землячёк, зато солидно.  ;) :crazy:

... и добавил:

Мяталист, я хз... мне помогает..  8)

Оффлайн daffer84

  • Завсегдатай
  • ***
  • Сообщений: 376
  • Репутация: +14/-1
kynep надеюсь твой монтаж будет более удачным, чем мой первый вариант. Единственная проблема в том, что мне придется умещать плату в компактный корпус и придется уменьшать расстояния между опорными точками по ширине, соответственно элементы будут располагаться плотнее друг к другу. Скажется ли это на уровне фона, и вообще по какому правилу ты располагал элементы на своей плате?

Оффлайн kynep Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
daffer84, по ширине не желательно... уменьшать... да и вообще не желательно уменьшать...

А сделано так, расстояние между турретами по горизонтали - 1 см, по вертикали 4 см.
Всего около 40 турретов в ряд, точно уже не помню, а считать не хочу.  :crazy: Можно по фото посчитать.

По какому принципу... Взял схему, вспомнил все что видел и знал до этого, о монтаже, все фотки монтажей пересмотрел и начал рисовать...

Начиная с чистого, слева направо, по схеме, распологаю сначала катодные цепи, затем анодные резисторы и разделительные кондеры, далее фильтр каскада. И так до конца.

Так потихоньку, не торопясь, рисую. Данный вариант я нарисовал с третьего раза, первые два были не очень... ;D А этот рисовался с учетом всех ошибок. И результат порадовал.  ;D

Оффлайн daffer84

  • Завсегдатай
  • ***
  • Сообщений: 376
  • Репутация: +14/-1
Что то тема умерла. Я скоро соберу свой кранк на металлическом шасси, все как положено. Монтаж как у Kynepa, только без чистого канала. ТБ и БП на печатке от h84u . Жду кое какие детали и потом все окончательно спаяю,   если шум останется, то значит он и должен быть, как не собирай!

Оффлайн kynep Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
daffer84, как успехи?  :hitrez:

Оффлайн daffer84

  • Завсегдатай
  • ***
  • Сообщений: 376
  • Репутация: +14/-1
Да вот жду когда кренка на 12 вольт придет, и диоды для выпрямителя, а так все уже готово почти, останется только их впаять и включать можно.  А потом уже буду думать о дизайне и остальном.

Вот фото как все выглядит на данный момент

... и добавил:



... и добавил:

Кстати kynep, ты на корпус провод земли откуда сажал ??? Я собираись с платы БП посадить (с минуса фильтрующего кондера), на фото виден провод с петелькой - вот его и собираюсь прикрутить к корпусу.
« Последнее редактирование: Февраля 08, 2011, 09:35:23 от daffer84 »

Оффлайн kynep Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
daffer84, а где накал?  ??? Его в первую очередь разводить нужно...

Оффлайн daffer84

  • Завсегдатай
  • ***
  • Сообщений: 376
  • Репутация: +14/-1
А что там сложного - 2 провода от 4 и 5 ножек ламп идут на БП, минус накала также прикручу к корпусу???

... и добавил:

Пардон, минус накала к корпусу не надо прикручивать, т. к. он уже соединен с минусом перемычкой на плате БП

... и добавил:

kynep   ответь на вопрос пожалуйста
« Последнее редактирование: Февраля 08, 2011, 10:02:34 от daffer84 »

Оффлайн kynep Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
daffer84, минус на плате б/п соединен, если не переделывал плату.

Оффлайн Xzert

  • Опытный
  • ****
  • Сообщений: 874
  • Репутация: +23/-0
Такс... помню кто-то уже ругался на связку JCM800 + штейн... сегодня врубил... блин, меня где-то на***ли  :hmmm: Тестил пред в тсл100, красота, мощща и рык. Вчера гонял мощник на чистом воткнувшись прям в фазик, - тоже кайф, полчаса сидел брынькал на неке пока не уговорили сделать тише...
Сегодня же в связке... песок... песочище! и вроде не фузз, хотя кто его знает... такое ощущение что середина задрана высоко вверх... сильно лязгает на ПМ. в общем за этих песочным хрустом не слышно ни зерна ни общей структуры гейна, нету рыыка  :( :o Ааа, хееелп(((
звучки hb-105/emg81X, дин celestion C12E-50.

... и добавил:

В общем куря форум нашел что кто-то советовал проверить не отвалились ли катоды.... вечером займусь наверно...
« Последнее редактирование: Февраля 09, 2011, 12:23:57 от Xzert »

Оффлайн daffer84

  • Завсегдатай
  • ***
  • Сообщений: 376
  • Репутация: +14/-1

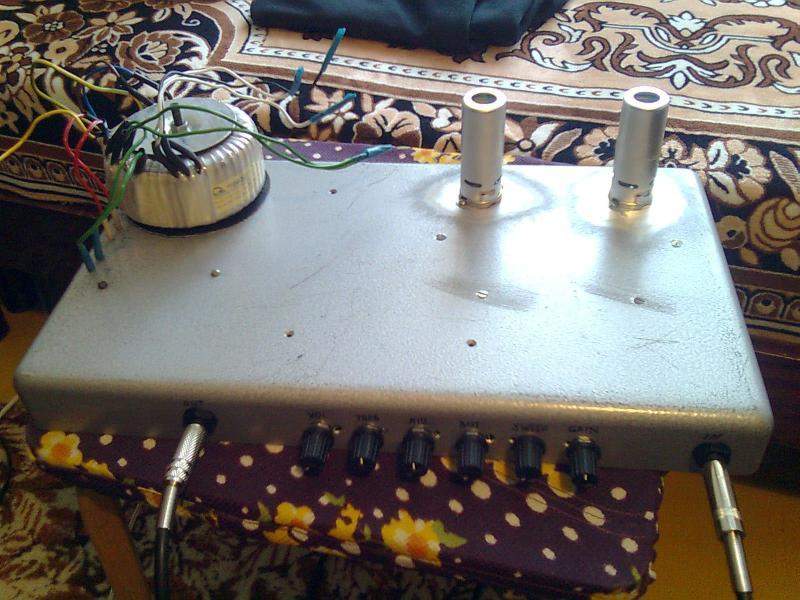

Наконец-то пришли недостающие детали, а именно КРЕНКА (КР142ЕН8Б) на 12 В, диоды для выпрямителей FR307 и электролитический кондер на 47 мкф для фильтрации анодки. Вот фото того пред выглядит на данный момент и пара сэмплов. Цепочка записи: электрогитара Yamaha RGX 420S drop6 (бриджевый звучок Seymour Duncan Invader) - собственно преамп - звуковая карта EMU-0404 PCI. Запись сделана в Wave Lab.
Уровень шумов стал ниже, но все же имеется,  но думаю от этого уже не избавиться, если не принять меры по заземлению корпуса преда и прочие меры по борьбе с шумом. А так заземляющих контактов в розетке не имеется!


... и добавил:



... и добавил:



[Вложение удалено администратором в связи с изменением политики хранения файлов на форуме. Приносим свои извинения.]
« Последнее редактирование: Февраля 12, 2011, 09:31:28 от daffer84 »

Оффлайн hunted

  • Ветеран форума
  • ******
  • Сообщений: 4204
  • Репутация: +781/-47
daffer84,
Уровень записи маловат.
Вот твои сэмплы с нормализацией и импульсом кабинета.


Оффлайн daffer84

  • Завсегдатай
  • ***
  • Сообщений: 376
  • Репутация: +14/-1
Какой то звук все равно не тот, не кранковский что ли, далек от тех сэмплов которые были на форумах. Палм-мьют какой то ватный что-ли!!
