Единственный плюс- малый габарит.

что в условиях ламповой техники вообще никого не колышет)

полесский?

А вот и не угадал, не Полесский  С работами Полесского я знаком     Если серьезно, нормальный спец, у него заказов хватает и без наших понтов. А там нравится на торах или нет дело хозяйское. Делает очень качественно. Короче, интересует - смотри пару сообщений выше.

... и добавил:

Да , ближе к делу! Собрал  усилок в виде макета, разложил на столе, подключил и ................ . как всегда не обошлось  без косяков. Напутал кое где с номиналами при монтаже резисторов. Тяжеловато без  Layout соображать, как все правильно разместить на плате. Перебравши тестером пару раз монтаж, нашел ошибки, устранил и все заработало! Так как все это было просто разложено на столе, отсутствует как таковое шасси, избавится от заметного фона не удалось. Оно и понятно, ведь нет организации земли. Но прочувствовать звук получилось. В принципе, звук понравился! Достаточно плотный и певучий. Настораживали номиналы проходных конденсаторов в анодах 2,2 нф, думал будет много высоких, так нет, все как раз наоборот. А может это тор так работает
Что то писать и выкладывать смысла пока нет, так как нужно все поместить в шасси и окончательно собрать.

 runing , при переделке этого усилка, ты не запамятовал выходное (анодное) напряжение на  сетевом трансе?

... и добавил:

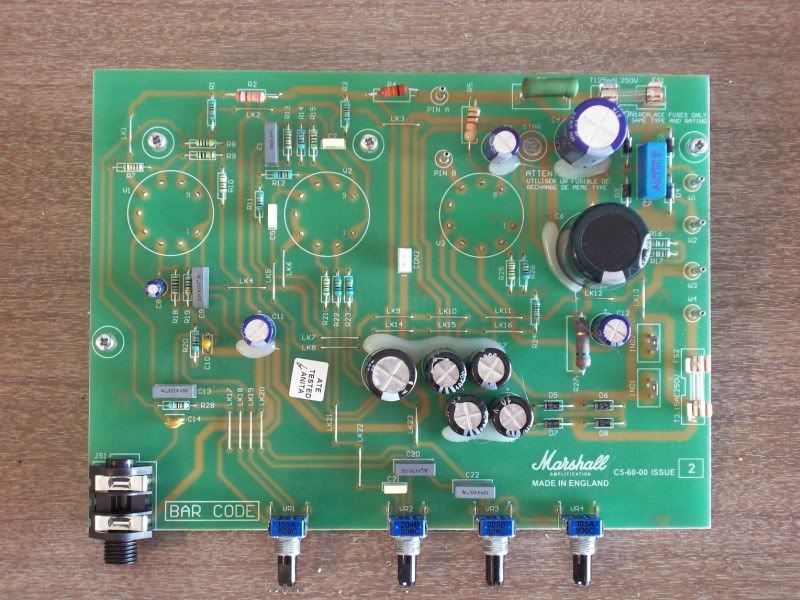

Nightmare, спасибо! Хорошая фотка печатки, все видно как на ладони, может пригодиться!

Понял, спасибо!

... и добавил:

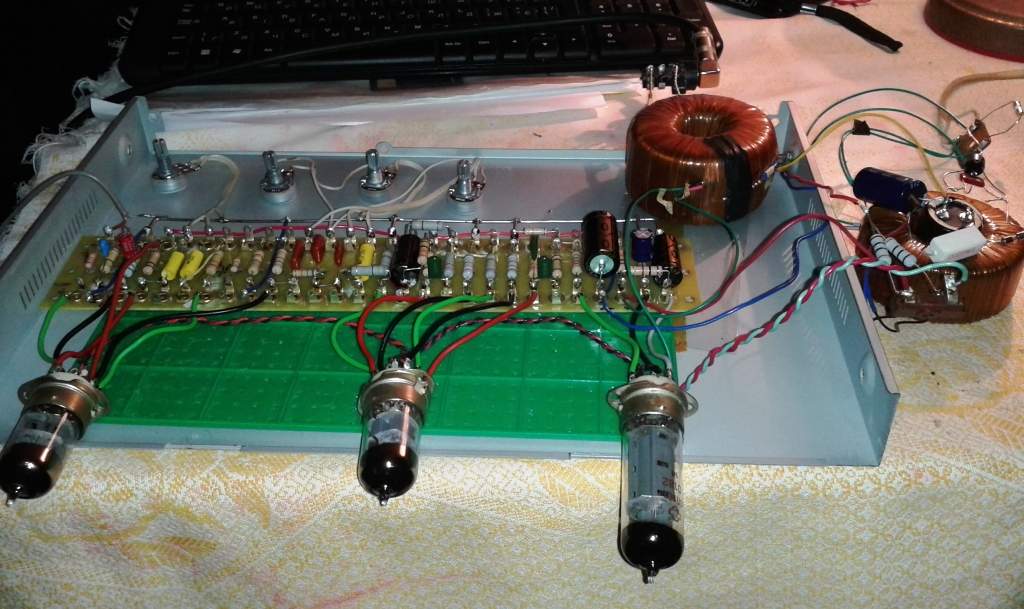

Сегодня еще покрутил, погонял собранную плату усилка. Приспособил крышку старого ДВД-шника как массу  .

НЕ ПОВТОРЯТЬ ! ОПАСНО ДЛЯ ЖИЗНИ
Наводок чуть поубавилось. Поиграл, покрутил регуляторы, попробовал с педальками  . Не знаю  , меня звук не разочаровал! Как по мне , хороший чистый плавно переходящий в перегруз. Особенно понравился звук с педальками овер и дист. Подружился со всем, что у меня есть. В общем разбираю и начинаю нормально собирать уже в корпусе

Эээ.. Казань брал, Астрахань... SE знаю что такое, PP знаю, а PPP - это как?

Да вот ещё! На ГП всё знают, нефиг региться где попало

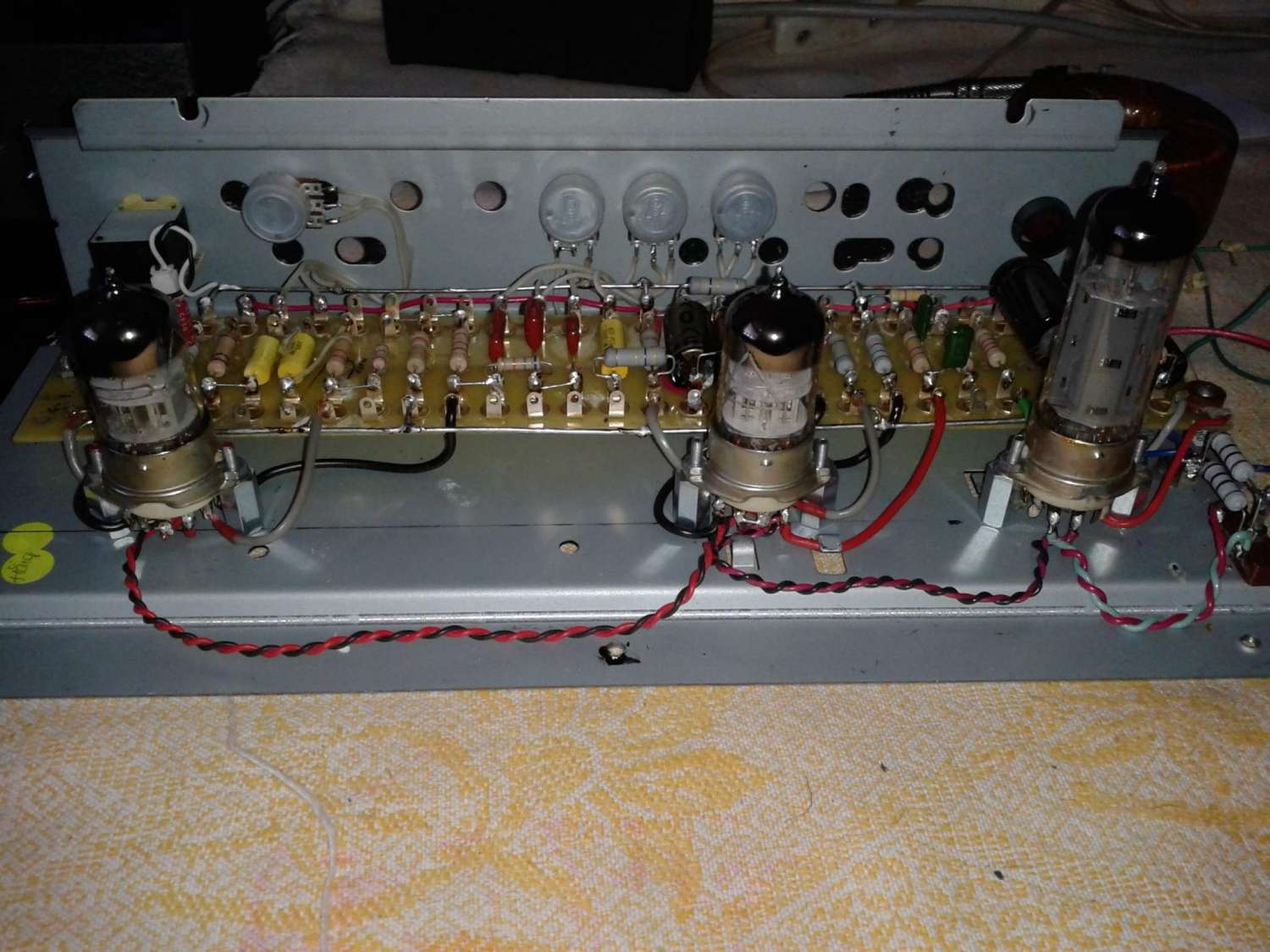

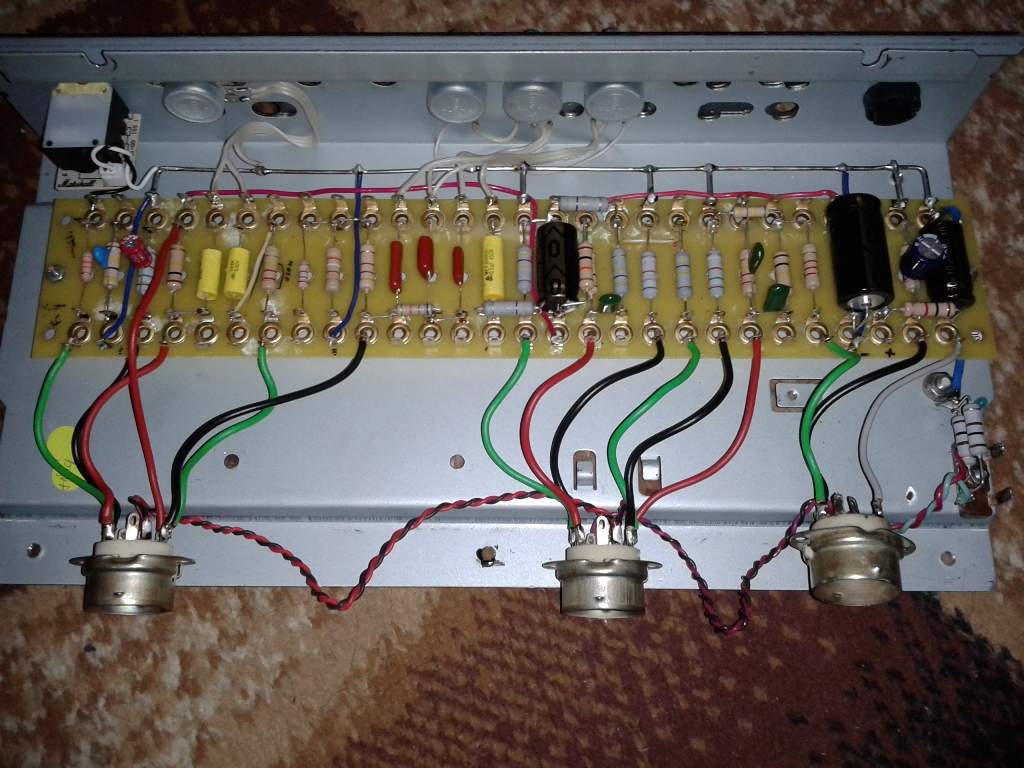

Идем дальше. Установлены на стойках ламповые панельки, распаяны выводы :

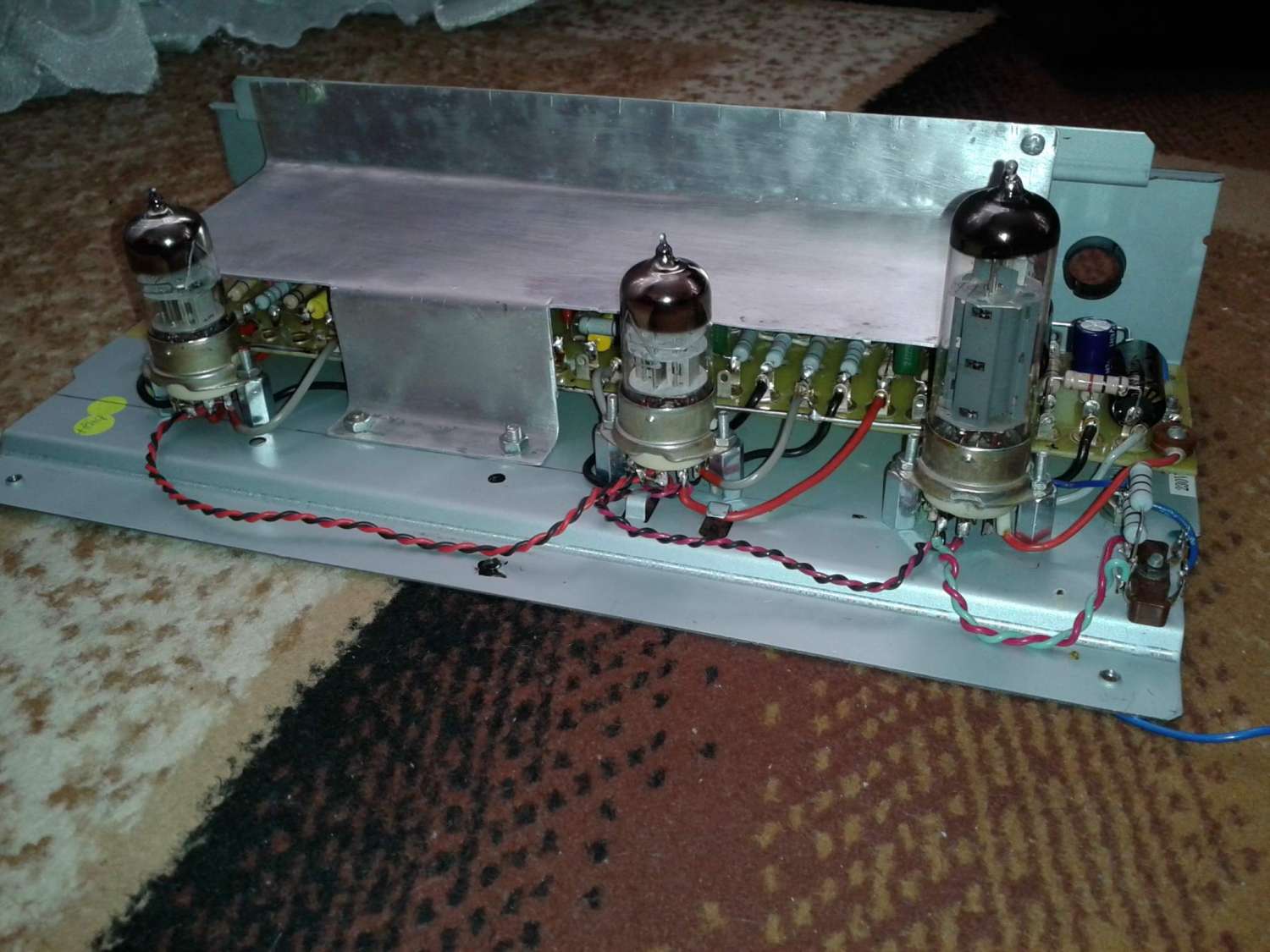

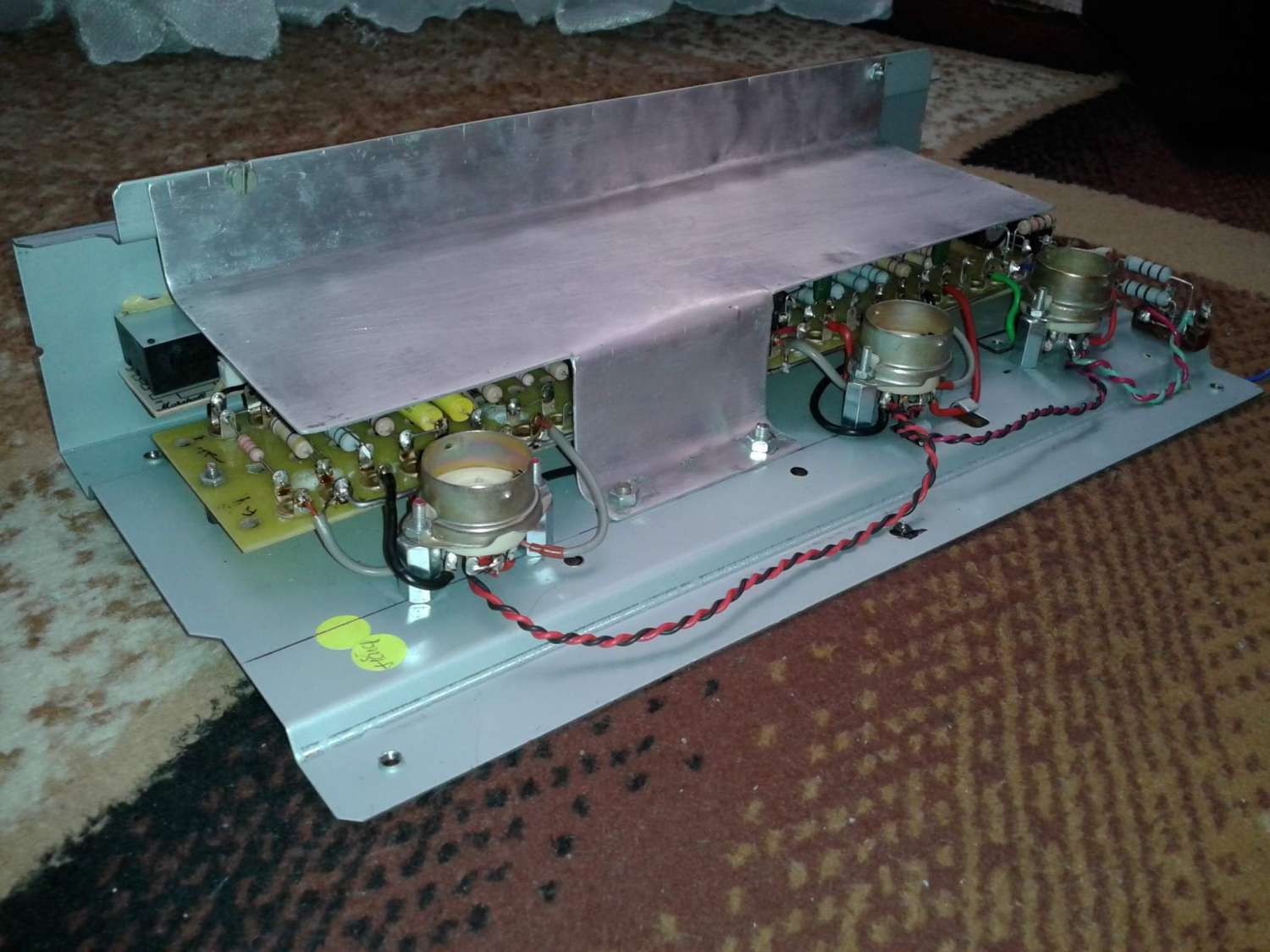

При испытаниях была обнаружена одна особенность этого усилителя. Усиление регулируется только после первого триода ламп. Последующие каскады и усилитель мощности работают на максимальном усилении, что приводит к повышенному уровню фона и помех. Даже при выкрученном в ноль потенциометре последующие каскады ловят все что есть вокруг. Уж не знаю как там в оригинале, собранном на печатной плате  , мне пришлось устанавливать дополнительный экран :

Только после установки экрана наводки практически исчезли, что позволило поиграть часок на полусобранном усилке.  Звук отпадный, мне нравится! Даже с родным динамиком MG-15 и сравнительно маленьком его ящике, звук мощный, басистый, объемный. Пробовал добавить в усилитель мастер-громкость, впаял перед выходной лампой переменник на 500 ком. Результат не очень понравился. Намного лучше звук на домашней громкости при пропускании сигнала через аттенюатор. Видимо выходная лампа значительно участвует в формировании звука при перегрузе. Продолжение следует.......

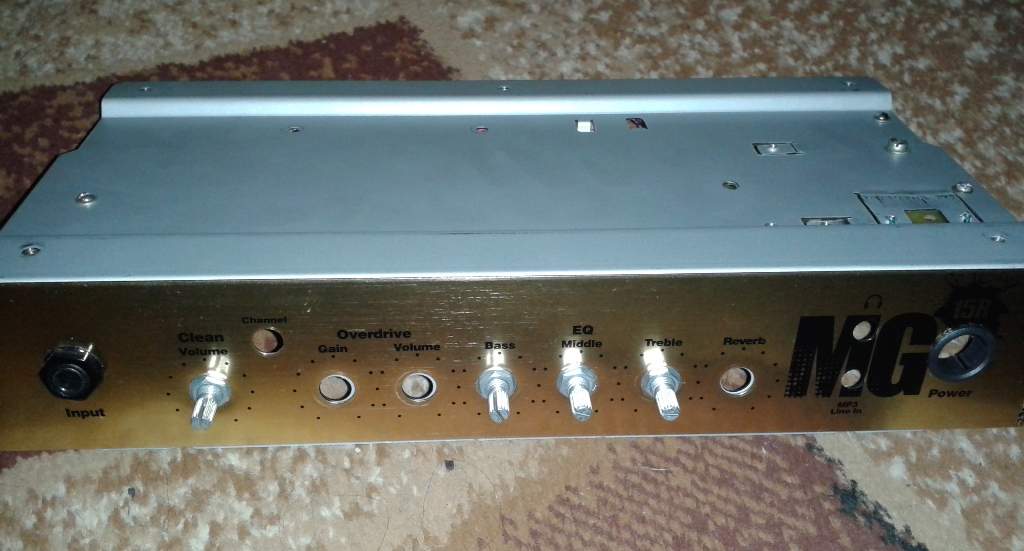

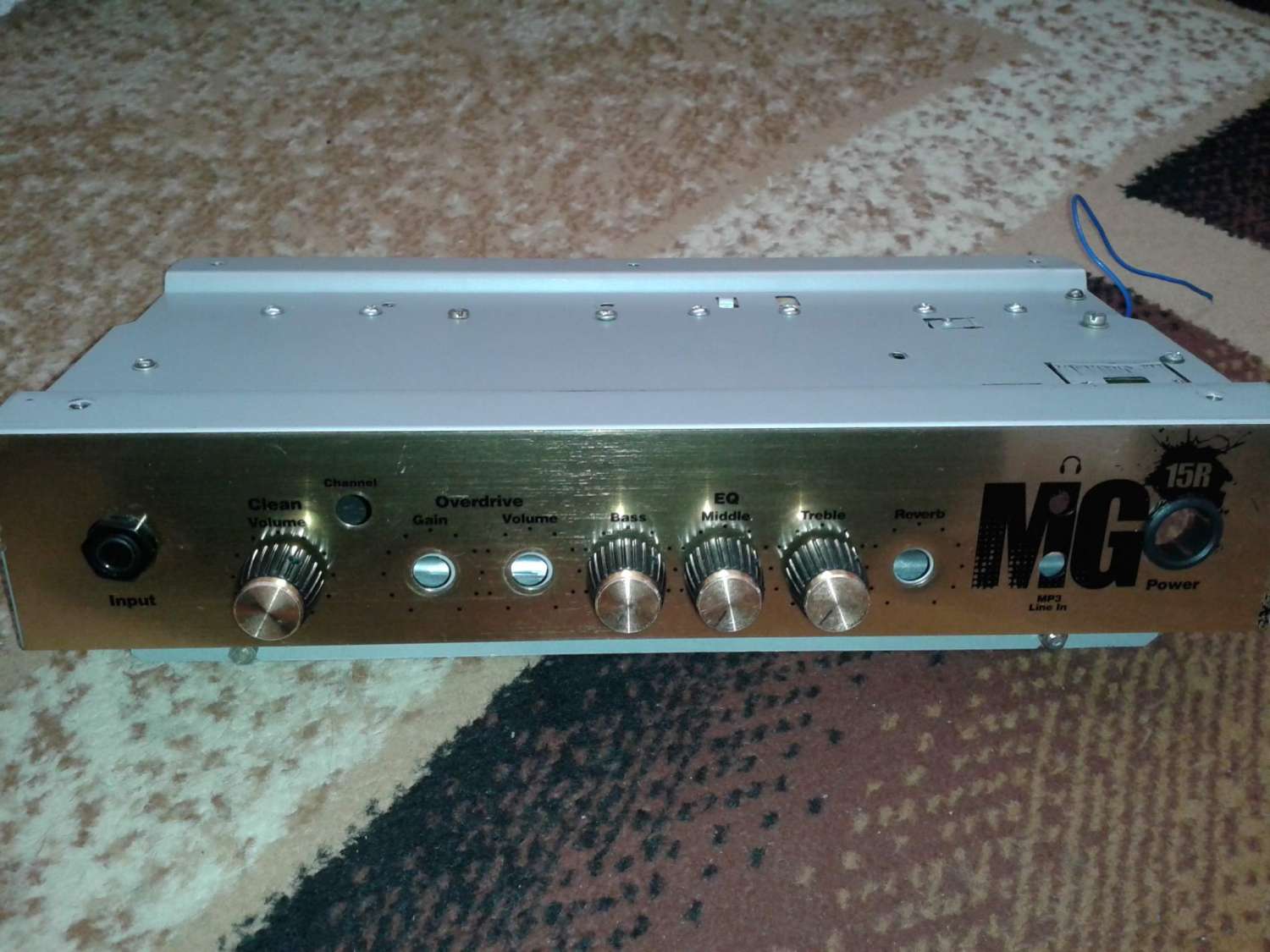

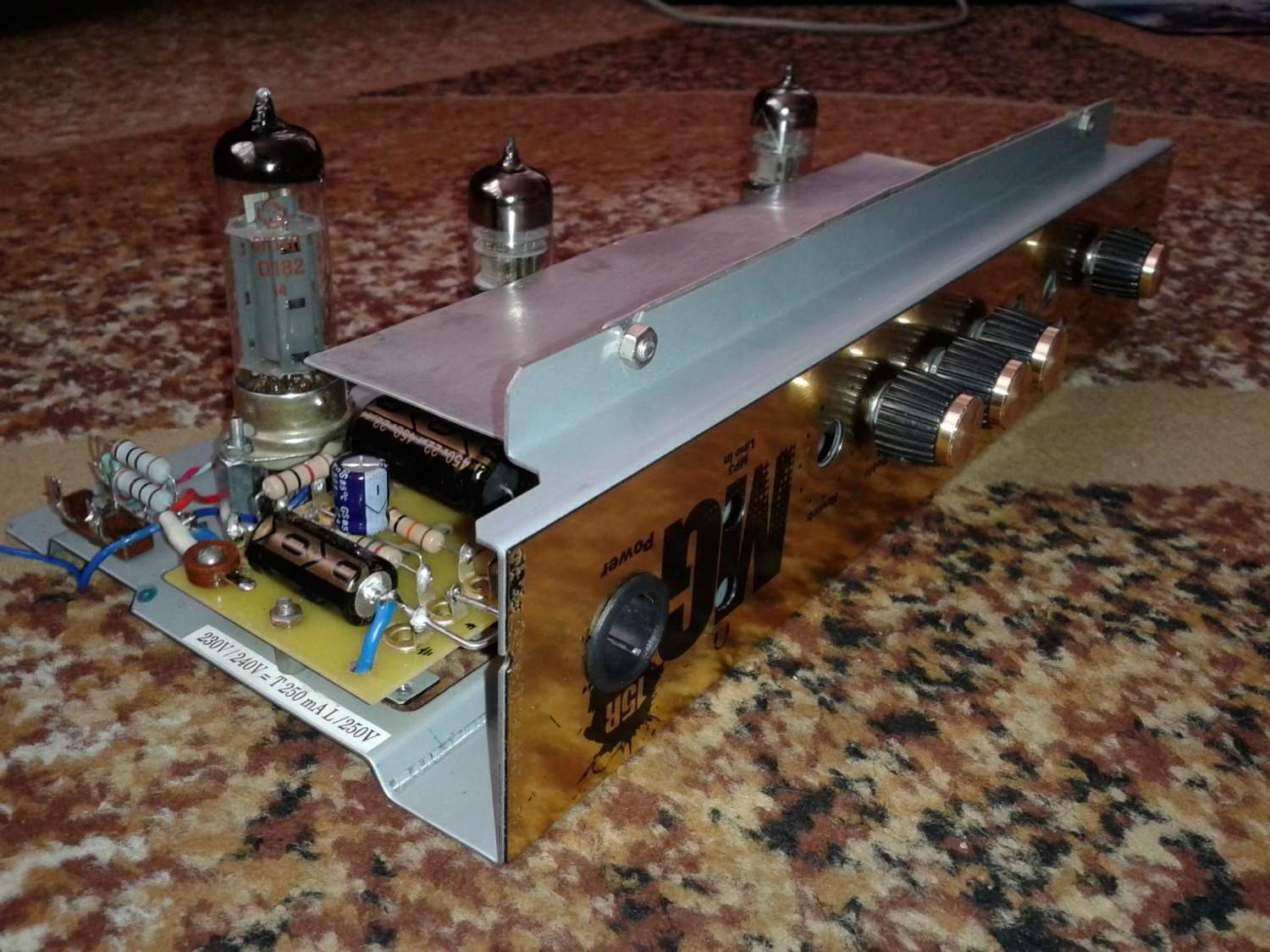

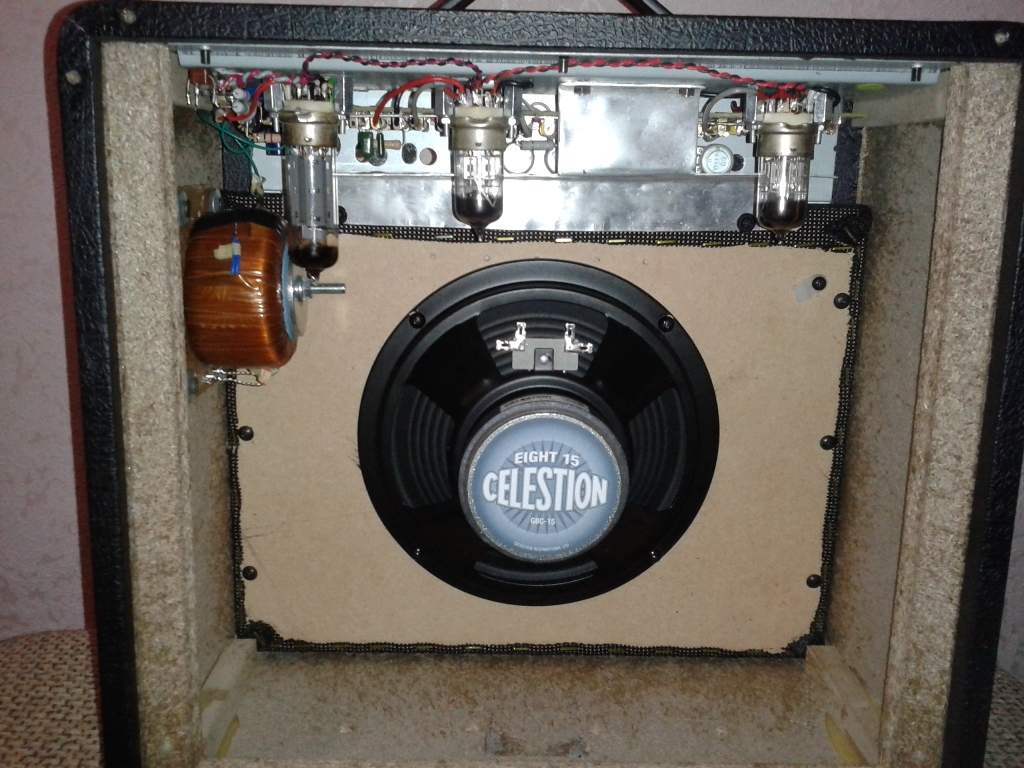

Еще немного фоток

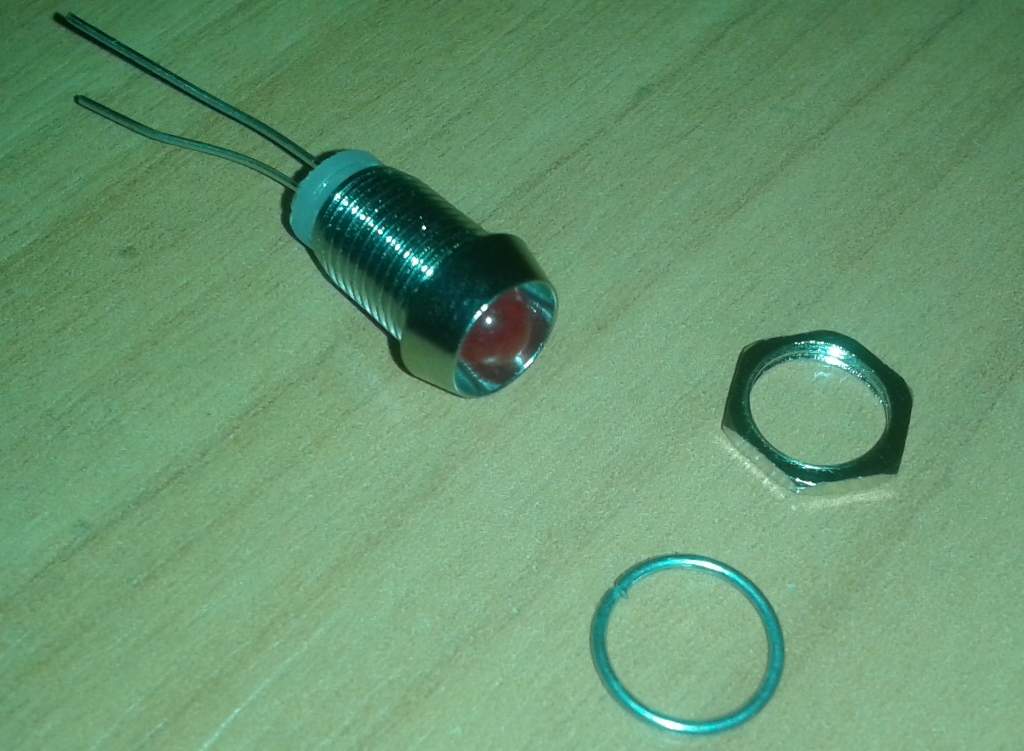

Хелп! Нужна помощь колективного разума. Ситуация такая, проект двигается к завершению и сегодня решил установить сетевой выключатель, индикацию и прочее.  В связи с отсутствием нормальной  пилот-лампы, ограничением монтажного пространства и других факторов было решено применить индикацию включения сети на светодиоде. Вот фото:

Вроде ничего сложного, но в процесе монтажа возник вопрос, как правильно подключить эту лабуду? К сети 220 В через выпрямитель и резисторный ограничитель, или к накалу, тоже нужно выпрямить и ограничить ток. Если к накалу, то не нарушит ли он балансировку резисторов искуственной средней точки? В общем я завис  Посоветуйте пожалуйста как сделать по уму. Возможно есть примеры как сделано в фабричных усилителях.

Можешь и к сети через резистор сопротивлением примерно 1 МОм
