Вопрос к сведущим: ТВЗ-1-9 подойдет в качестве выходника на эту схему? (дин 4Ом)

cappertone подойдет вполне, только целесообразно домотать вторичку на 8 Ом , где то есть инструкция на сколько витков. Я доматывал без разборки транса. Аккуратно вставил тонкую бумагу между сердечником и каркасом, что бы не содрать изоляцию на проводе и просовывал провод виток к витку. Получился вполне пригодный транс, эксплуатирую с чампом.

Ден2, да,  вроде так.

... и добавил:

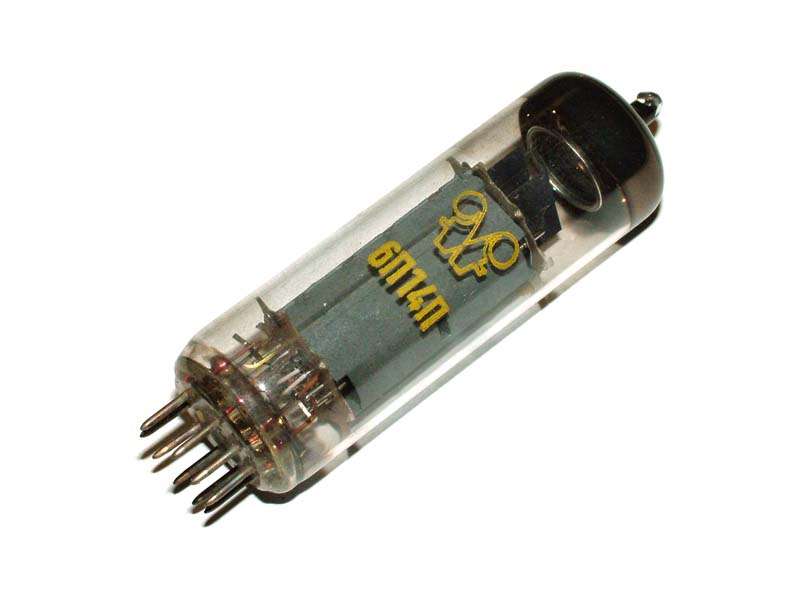

По прошествии достаточного количества времени эксплуатации  этого усилителя и разносторонних опытов скажу, что из кучи EL84  , новоделов и NOS , наилучший звук при собственном перегрузе дала EL84 TESLA. Правда не пробовал родственные JJ . На чистом звук практически со всеми видами EL84 и 6п14п одинаков.

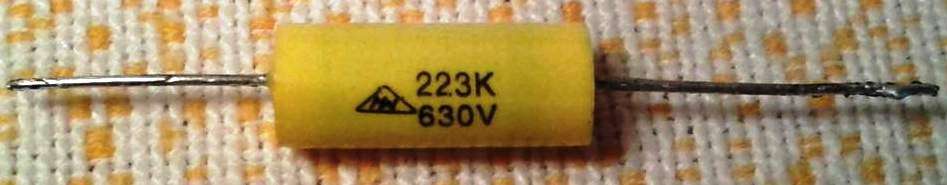

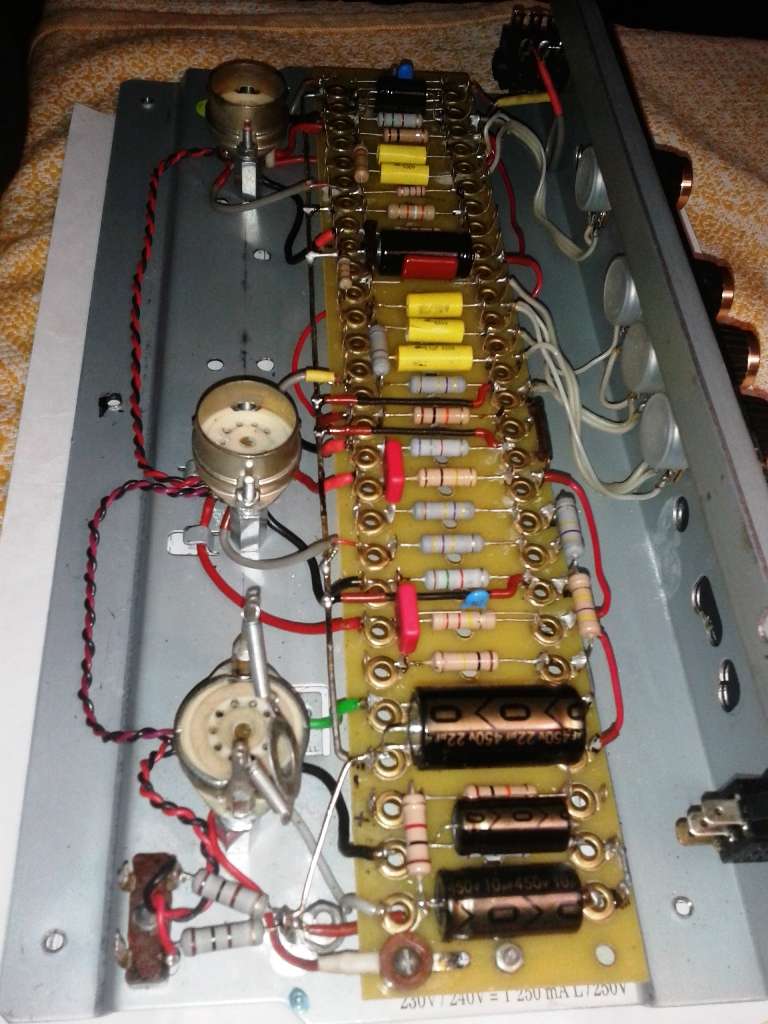

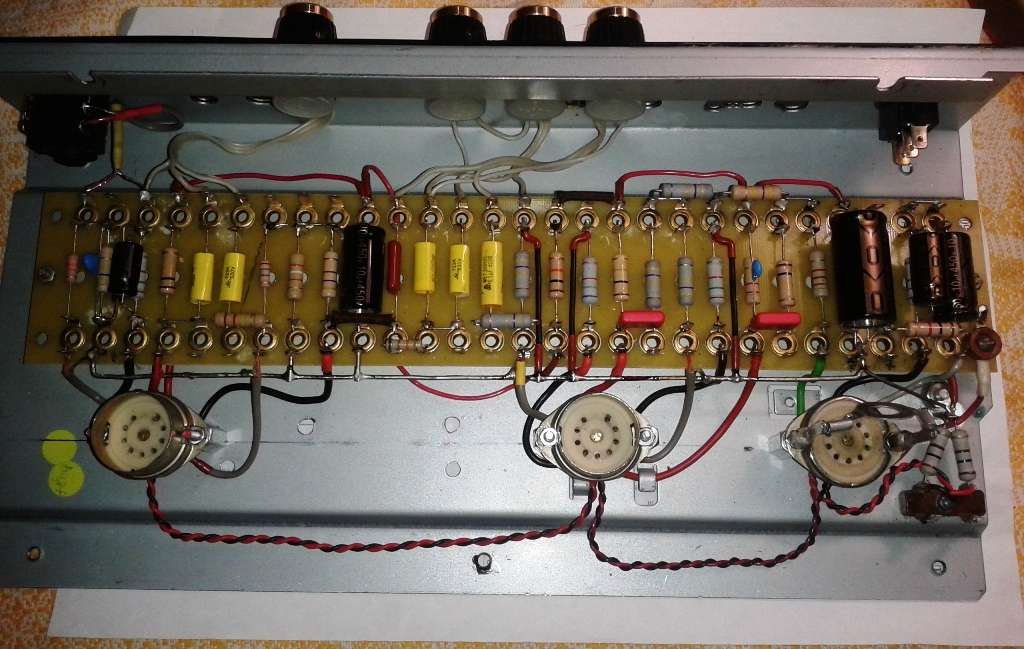

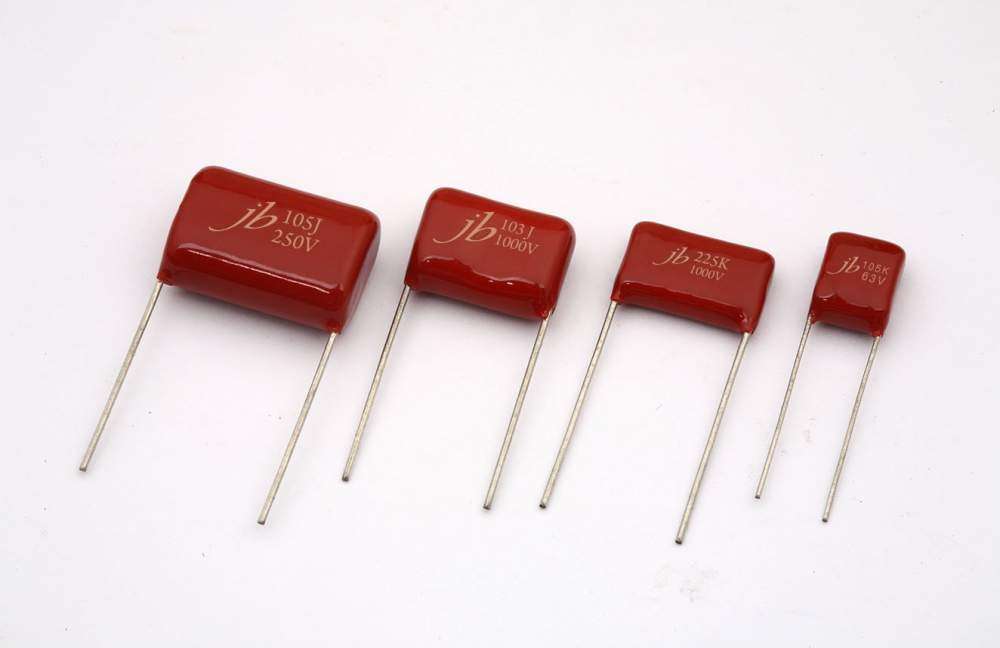

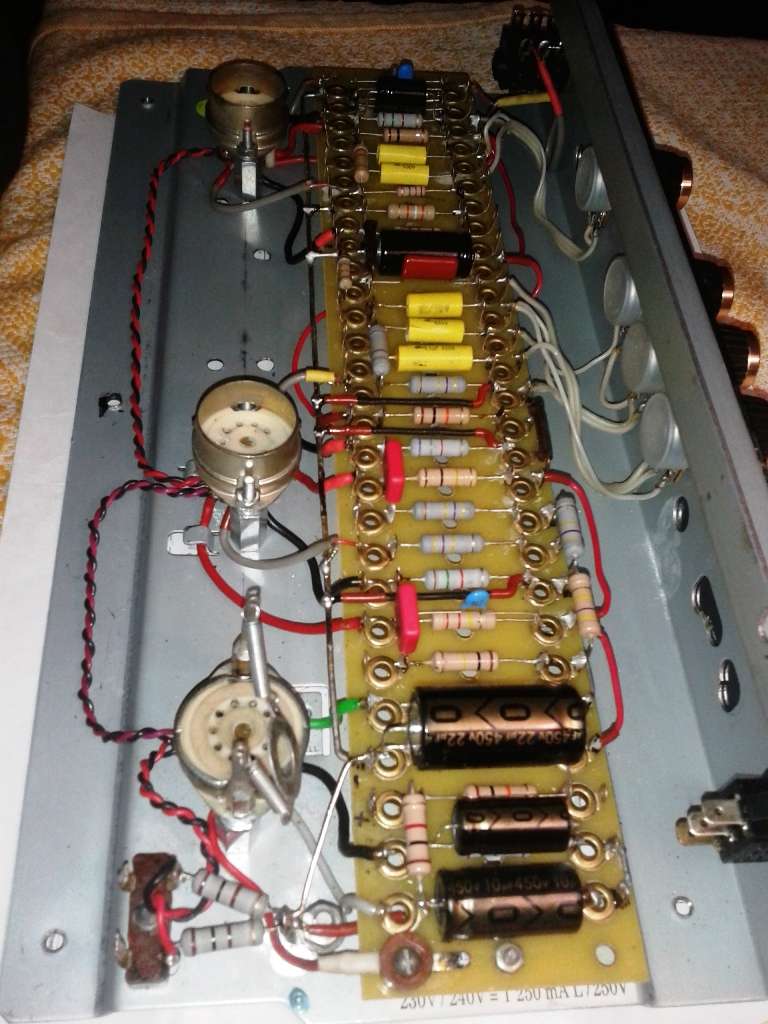

cappertone да,  паял монтаж прямо с головы, правда несколько раз переделывал и оптимизировал. Последний вариант на фото выше. Резисторы обычные. Конденсаторы аксиальная пленка , Wima, которая доступна у нас в интернет магазине, такие же аксиальные электролиты, простая высоковольтная керамика (синие). Сначала делал на ширпотребовской пленке , звук был на порядок хуже. Старайся найти компоненты получше, не используй старье из совка. Это касаемо конденсаторов и резисторов.

Изменил немного название темы, ибо часто на Ютубе и других ресурсах,встречается вопрос : "Можно  ли что нибудь собрать из МГ-шки?". По большей части отвечают что ничего, в мусор эту какашку. Но как показывает практика и опыт использования, получается вполне пригодный, чисто ламповый аппарат. И да, динамик в 15 ватных МГ-шках самый настоящий гитарный, а не широкополосник, как некоторые пишут!

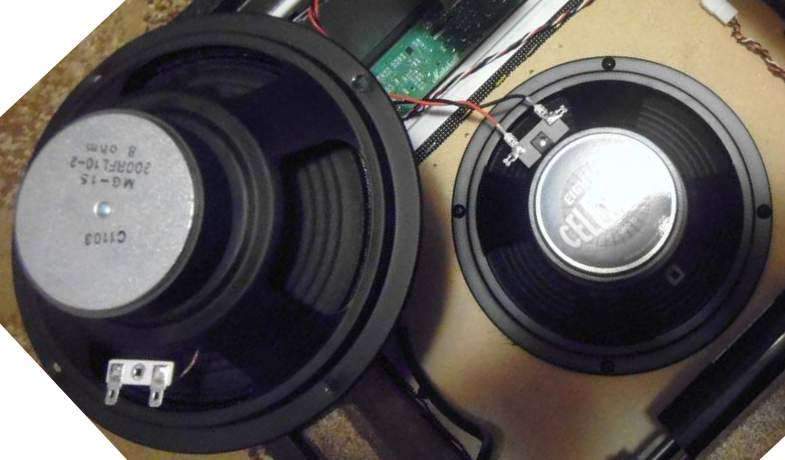

Вот тут, рядом с породистым CELESTION EIGHT 15

По звучанию в сравнении с EIGHT 15 он более басовитый и не такой яркий, что в принципе и понятно.

Гостей этой ветки прошу не ломать мозги в недоумении, зачем эти файлы  . Просто у меня, с одним из коллег на форуме дискуссия, относительно звучания 8 и 10  дюймовых динамиков. В связи с применением в  этом эксперименте Class 5, дабы не создавать новую ветку, решил звук выложить тут. Может кому ещё будет интересен его звук.
И так, слушаем нековый сингл Cort G210, громкость умеренно комнатная:
8" -  сингл 8.mp3 (1195 КБ - загружено 122 раз.)

10" -  сингл 10 .mp3 (1492.84 КБ - загружено 105 раз.)

Артем Гатов, точно уже не помню, но где то вольт 240 переменки у меня.
