Автор Тема: Строим ТруЪ Champ  (Прочитано 382926 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: Строим ТруЪ Champ
« Ответ #1155 : Августа 11, 2011, 17:40:20 »
дадада поэтому и спросил а то малоли че там...
да чего там может быть то ???
ставить дросель или нет-твое личное дело,при этом разницы ты не заметишь.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2865
Re: Строим ТруЪ Champ
« Ответ #1156 : Августа 11, 2011, 17:44:11 »
Тоже считаю так.
Если кабель до динамика отвалится, то резистор 220ом спасет усилитель.
А при подключенном динамике сигнал пойдет на динамик, так как 220ом очень большое сопротивление по сравнению с сопротивлением динамика.

Вот эта мысль мне тоже в свое время приходила. Согласен, что с согласованием приведенки мысль не в том направлении была, Токож я жеж гипотезу навскидку тогда дал.

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • хто здесь?!
Re: Строим ТруЪ Champ
« Ответ #1157 : Августа 11, 2011, 17:46:05 »
смысл тогда его ставить? с ним же вроде как фильтрация лучше соотвественно шума меньше. или это не заметно?

Оффлайн hunted

  • Ветеран форума
  • ******
  • Сообщений: 4209
Re: Строим ТруЪ Champ
« Ответ #1158 : Августа 11, 2011, 17:58:27 »
смысл тогда его ставить? с ним же вроде как фильтрация лучше соотвественно шума меньше. или это не заметно?
Если есть дроссель, ставь. Трудно что ли? :)
Нет - не ставь.
Не стоит решать сейчас что лучше или хуже - надо собирать усилок. :)

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • хто здесь?!
Re: Строим ТруЪ Champ
« Ответ #1159 : Августа 11, 2011, 20:16:35 »
я предпочитаю собирать сразу нормально, а то не чтобы потом пол года над ним танцевать с бубном изменяя детали то там то сям

Оффлайн hunted

  • Ветеран форума
  • ******
  • Сообщений: 4209
Re: Строим ТруЪ Champ
« Ответ #1160 : Августа 11, 2011, 20:21:22 »
я предпочитаю собирать сразу нормально, а то не чтобы потом пол года над ним танцевать с бубном изменяя детали то там то сям
Чтобы собрать нормально, собери сначала на макете. А потом будет и нормально.

Цитировать
Крошка сын
          к отцу пришел,
и спросила кроха:
- Дроссель
         это  хорошо
но и без
           неплохо?-

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 21046
  • .._. .__. .. __.. _.. .._
Re: Строим ТруЪ Champ
« Ответ #1161 : Августа 11, 2011, 23:44:08 »
Кстати в "тру" наличие дросселя при ограничении заметно по звуку - обратная связь по току через него таки присутствует... ;)

Оффлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 963
Re: Строим ТруЪ Champ
« Ответ #1162 : Августа 15, 2011, 07:29:30 »

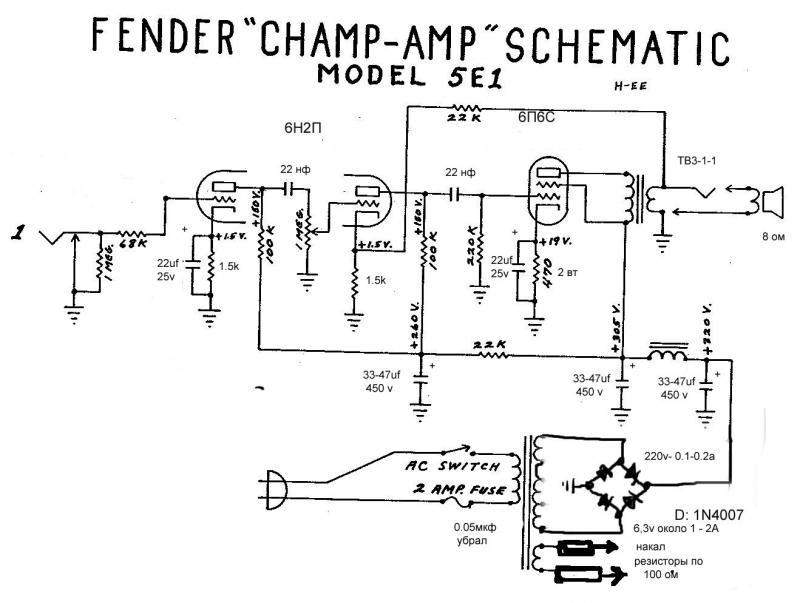

подскажите собираюсь собирать чамп по схеме 5Е1 на такой комплектухе:
- 8* динамик 8ом из транзисторного комба
- Выходной транс ТВ3-1-1
- Дроссель ДР-5-0,08
- лампы 6н2п и 6п6с, лампа 5y3gt заменил на диодный мост.
- кондеры что в схеме 0.02uf поменять на 22нф
- силовой транс с такими параметрами:
напр что идет на диодный мост -220в 0.1-0.2а
напр на накал 6.3в около 1-2а
Вопрос один про силовой транс, пойдет ли?
Может какой посоветуете?
В архиве лейка как хочу все расположить
В схеме ниже номиналы. Правильно ли я кондеры на 22нф взял?
« Последнее редактирование: Августа 15, 2011, 11:04:56 от Лёха2009 »

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • хто здесь?!
Re: Строим ТруЪ Champ
« Ответ #1163 : Августа 15, 2011, 11:42:06 »
я сам уже выяснял насчет силовика и все говорят что в тру чампе после моста постоянки должно быть 400-450в соотвественно до моста переменки должно быть от 280.

Оффлайн Алькапон

  • Эксперт
  • *****
  • Сообщений: 2728
  • Если врешь, будь краток...
Re: Строим ТруЪ Champ
« Ответ #1164 : Августа 15, 2011, 19:47:04 »
Лёха2009, резисторы в цепи накала должны быть заземлены

Оффлайн ser8526

  • Завсегдатай
  • ***
  • Сообщений: 467
Re: Строим ТруЪ Champ
« Ответ #1165 : Августа 16, 2011, 01:59:12 »
Ksandr-,
я сам уже выяснял насчет силовика и все говорят что в тру чампе после моста постоянки должно быть 400-450в соотвественно до моста переменки должно быть от 280.
после моста 350 максимум, а 300 - сойдет. Соответственно 220 до моста. 400-450в - это конденсаторы с запасом, чтобы не взорвались

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5405
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Строим ТруЪ Champ
« Ответ #1166 : Августа 16, 2011, 11:17:55 »
Ksandr-,  после моста 350 максимум, а 300 - сойдет.
у настоящего чампа столько же, но ДО моста.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2865
Re: Строим ТруЪ Champ
« Ответ #1167 : Августа 16, 2011, 11:49:46 »
у настоящего чампа столько же, но ДО моста.

и 450-тивольтовые электролиты при этом махом стреляют в потолок. Чампы есть разные (на 6L6 тоже вроде версия была, там вполне допускаю и 450В анодки), да и на 6V6 в общем то по старинным даташитам нежелательно больше 350 вольт анодки давать, это современный новодел такие издевательства терпит, а старые версии такими параметрами не блещут. А изначальные версии чампов 5ой серии делались, соответственно на тех, старинных лампах. Почитайте старинные даташиты тангсола, рса и рфт, там вобще стоит значение в 315В. Так что дать просраться чампу на 6V6 анодкой за 400Вольтов, это уже тенденция современного времени.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5405
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Строим ТруЪ Champ
« Ответ #1168 : Августа 16, 2011, 11:54:39 »
А вот давайте вы поищете на этом форуме, в постах АЗГ, замеры кошерного чемпа. что б не сотрясать воздух своими предположениями...  :pozor:

Про кондёры: я лично не в курсе тогдашних амерских стандартов. если маркировались как наши для оборонки, с 2хкратным превышением по вольтажу - да что им сделается от 500-600 вольт... но утверждать не буду.

а вот чемпов на 6l6 не было. аминь.
« Последнее редактирование: Августа 16, 2011, 12:01:59 от GeorgeM »

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2865
Re: Строим ТруЪ Champ
« Ответ #1169 : Августа 16, 2011, 12:43:35 »
А вот давайте вы поищете на этом форуме, в постах АЗГ, замеры кошерного чемпа. что б не сотрясать воздух своими предположениями...  :pozor:

Про кондёры: я лично не в курсе тогдашних амерских стандартов. если маркировались как наши для оборонки, с 2хкратным превышением по вольтажу - да что им сделается от 500-600 вольт... но утверждать не буду.

а вот чемпов на 6l6 не было. аминь.

Не знаю, что вы имеете в виду под кошерным чампом. На тех самых винтажных чампах 5-ой серии и виброчампе было вольт 320 анодки, это вольт 280 максимум перед кеном. или 5-я серия у нас уже не кошерная?
Да, была уже более современная модификация чампа (модель не помню) на 6V6 с увеличенной анодкой, там было, что на кен шло 300 с хвостиком, но это не весь модельный ряд и обобщать не нужно.

По поводу 6L6, был еще чамп 12 (блекфейс, то есть матьиво) на оной лампе, там кстати стоял удвоитель на анодке и анодка была под полкиловольта.

Про военную приемку, мне трындеть не надо, видал я совецкие электролиты военной приемки, которые реально дохли при 10% перенапряжения (резерв, кстати, подразумевается не постоянный, а на краткое время). Нормальный инженер при конструировании закладывает, что режимы элементов лежат в допустимых по паспорту значениях.

А у клиента, при ваших рекомендациях, точно пыхнут электролиты.
