norskskog

а в силовом екранная обмотка присутсвует или нет? не забыл кинуть на шасси?  Оч странно что есть фон, разводка отличная, все должно быть супер..  А где у тебя дроссель впаян в фильтре питания, не пойму что-то..

Вытаскивал силовой транс из подвала шасси........ничего это не дало

так значит и не в трансе дело. вернее не в его радиации. а фон именно 50 герц, а не 100? (в 5f1 вполне возможен небольшой фон 100гц чисто из-за фиговой фильтрации анодного)

...не в трансе дело. вернее не в его радиации...

Радиация

norskskog

про трансы это точно! у меня был один тс-180, собирал с ним усил, особо ничего и не наворачивал в питании, и гула и шумов ноль. И во втором собирал на тсш-170 так уже какие только танци с бубном небыли гудит хоть ты убей его, как раз на 50гц пробивало в динамик. Вылечил вводом батареи емкостей в БП и выпрямил накал задавив его електролитом в 4500мкфх16в, вто только тогда гул заткнулся и настала тишина. Когда включил, подумал что усил не работает- тишина-а)))

Ради експеримента, пропадет гул или нет, попробуй поставить временно: дроссель между первым и вторым електролитом в БП (вместо сопротивления). Я бы еще електролит добавил бы до первого в раене хотя бы 10...20мкф, но вот кенотрон... нормально будет чувствовать себя или нет...  По крайней мере что бы просто попробовать включить и послушать раз, думаю можно. Это покажет в анодном проблема или нет. Если ничего не измениться значить больше всего что гул пролазит через накал. Можно будет покопать в ту сторону, попробовать выпрямить и притянуть електролитом.

bottle, излучение?

Электромагнитное поле

из общего пример непонятно во что конкретно должна мутировать схема 5f1

- отвод от первого електролита на выходной транс так и оставляем

а если фон именно из-за того что на выходник идет с первого электролита недостаточно отфильтрованная анодка?

тоесть дроссель получается вакурат после первого еллектролита с отводом на выходной)

то что дроссель после первого электролита понятно, а где это на схеме 5f1, вместо 10к или дополнительный фильтр между отводами на выходник и вторую сетку?

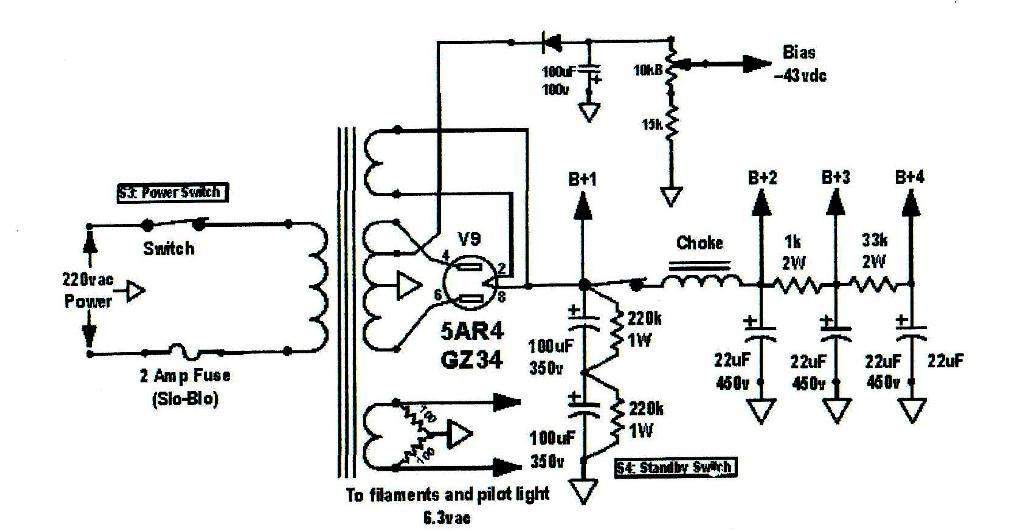

я бы вот так попробовал например

вместо 100 ом можно дроссель например

вместо:
- первого електролита 10мкФх450в, сопротивления в 100 Ом и второго електролита 16мкФх450в
поставлен тупо один електролит и все. После него уже идет 10к.

ну да, наверно так и должно быть по схеме тру-5f1-чампа а то, как я нарисовал, будет какая-то дикая смесь 5f1 c 5e1

... и добавил:

кстати далеко не факт что это поможет от фона
