ну тогда вместо выходного трансформатора поставлю дроссель, он такого же размера. а сам выходник помещу подальше вправо

Mepk, и переключатель Brighte... не Брайт, а Брихте.

Аффтор, если что, то последняя буква - лишняя.

Немного изменил схемку на первой странице под 6н2п и 6п1п, вместо дросселя резистор 100 Ом, нет брайта, выкинул кондёры в катодах по 100 пико, убрал ООС, все кондёры по питанию на 47мк 350 Вольт.  Надо ли ставить резистор 1кОм на вторую ногу 6п1п, или убрать его с платы?
Плату для монтажа хочу сделать из ламинированного ДВП - на очень плотное двп с одной стороны нанесена тонкая пластиковая плёнка, рисунок типа кафельной плитки, с внутренней стороны обычное двп, только гораздо более плотное, толщина около 3 мм, очень тяжело режется. Никто не делал плату из такого материала?

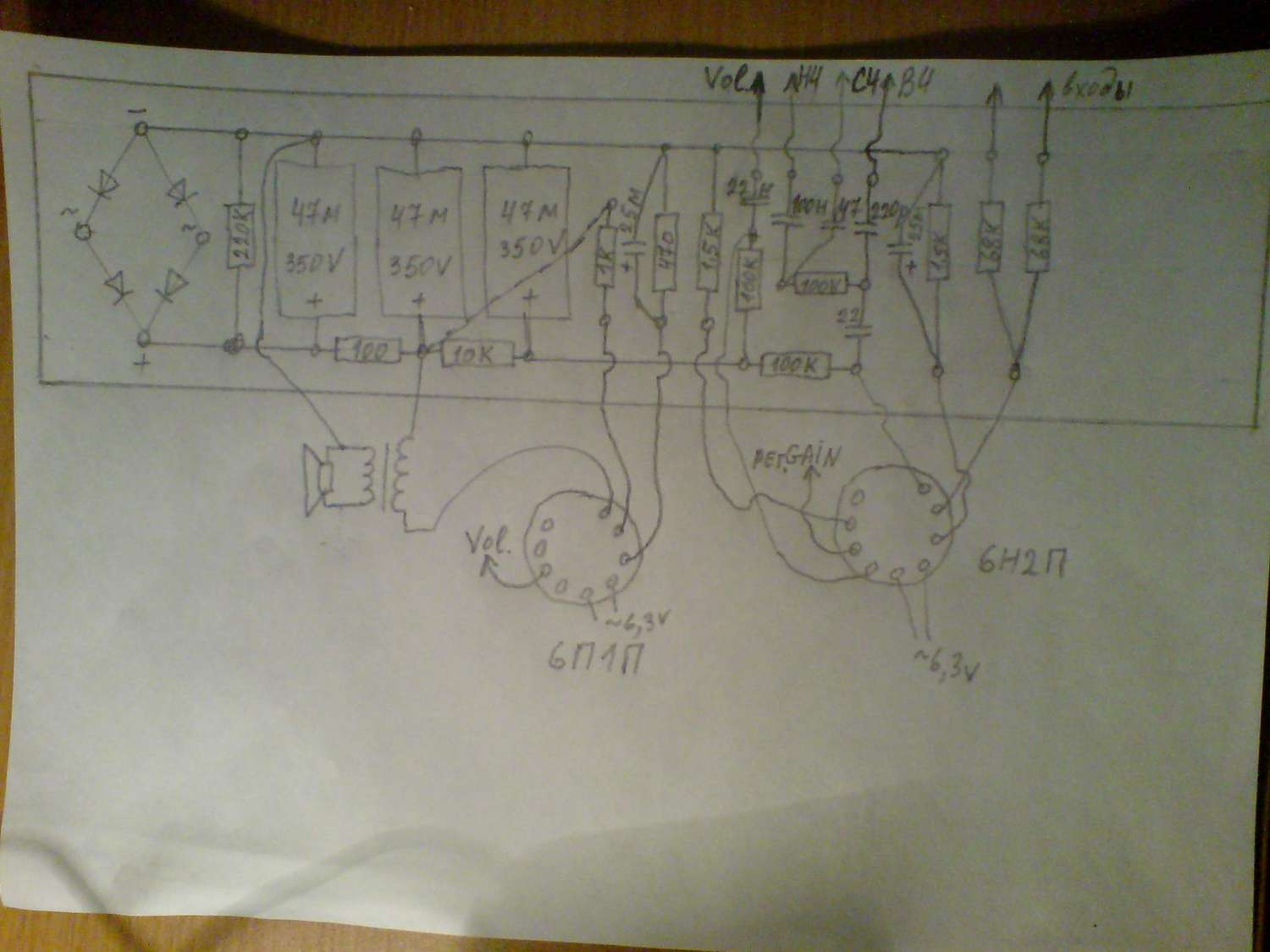

Гляньте правильность разводки на плате.

Ну неужели так сложно кусок текстолита купить?
А если от нагрева ДВП загорится? А еще оно гигроскопично - влагу впитывает.

Ну, во первых с чего двп загораться, даже если резистор сгорит, то он к самому двп не прилегает, а в приклёпанных к плате крепёжных лепестках висит, нагрева самой платы нет по сути. На кухне такими листами стены обшил, стоят два года, никак от влаги не коробятся. Этот материал импортный, очень плотный и тяжёлый, ножом не как половой двп, а очень тяжело режется, только электролобзиком пилить его или ножовкой. А текстолит в нашем городке не так просто и найти, да и стоит он прилично, а тут халявные остатки.

Северный олень, вам так хочется в очередной раз сделать свистоперделку? Есть готовые лейки, есть описание материала и куча всего, но вы с завидным упорством желаете лепить из говна и палок, почему?

Северный олень, в "конкретно вашей схеме" заменили один двойной триод на другой(у которых только накал меняется) и выходную лампу, на пальчиковый аналог. Где тут принципиально новое? ну если использование двп - новое модное дополнение, тогда да

Северный олень, если вам не найти текстолит, то можно меня попросить и я уж парочку листиков под чамп вышлю, за символические фантики
