Re: свичер
« Ответ #15 : Января 12, 2011, 20:12:23 »
tifo, от тебя больше всех помощи!

... и добавил:

Dark Elf, эта схема абсолютно рабочая! единственное только завтра поеду за кнопками и точно не понял как туда правильно лампочки врезать! самое прикольное что он будет работать от обычного адаптера 9v!
« Последнее редактирование: Января 12, 2011, 20:14:24 от ARSE »

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1995
  • Репутация: +71/-4
  • selfbanned
Re: свичер
« Ответ #16 : Января 12, 2011, 20:14:45 »
В бегинере лежит статья про ТРУ БАЙПАС http://guitarplayer.ru/index.php?topic=180006.0
Так вот 5 сверху картинка это как раз то что тебе нужно, просто тебе их нужно с десяток последовательно спаять... а там где нарисован кубик эффекта соответственно припаять разъемы для его подключения.

Задолбаешься потом короткие провода с джеками паять (20 штук :) , в магазинах они дорогие...

... и добавил:

Для лампочек придется городить переключатель не с 2 а с 4 группами... что встречается реже.
« Последнее редактирование: Января 12, 2011, 20:16:36 от yury-botov »

Оффлайн ARSE Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +5/-0
Re: свичер
« Ответ #17 : Января 12, 2011, 20:20:34 »
yury-botov, погоди, а там что, через эфект только жила идет? а земля просто так и остается?

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1995
  • Репутация: +71/-4
  • selfbanned
Re: свичер
« Ответ #18 : Января 12, 2011, 20:34:27 »
Внутри педали там земля общая. Тебе в разъеме надо разумеется подключать оба контакта но коммутировать землю - не надо, переключается только сигнал. У тебя внутри свитчера земля тоже должна вся в одну точку тупо собираться от всех разъемов, без всякой коммутации.

Хотя, по уму, конечно, землю с выхода примочек на коммутатор можно бы и не заводить (спорное заявление) - так наводок меньше должно быть - нет петли по земле, но это надо проверять.

Оффлайн tifo

  • Эксперт
  • *****
  • Сообщений: 1202
  • Репутация: +39/-12
Re: свичер
« Ответ #19 : Января 12, 2011, 20:44:20 »
а еще можно один штырь с вилки бп отламать - шоб землю не заводить в бп,а то шуметь будет!
 :pozor:

Оффлайн ARSE Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +5/-0
Re: свичер
« Ответ #20 : Января 12, 2011, 20:46:27 »

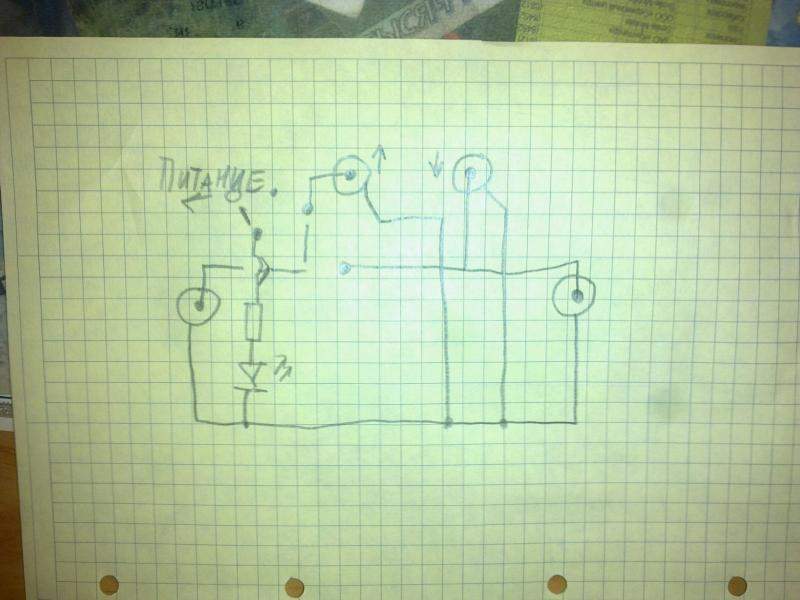

просто я хотел искать кнопку на моно, но тогда можно только жилу в кнопку  заделать? ща перерисую схему скажешь?

... и добавил:

получается так?

... и добавил:

yury-botov, что думаешь?
« Последнее редактирование: Января 12, 2011, 22:40:26 от ARSE »

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1995
  • Репутация: +71/-4
  • selfbanned
Re: свичер
« Ответ #21 : Января 13, 2011, 10:47:18 »
Точнее так:



То есть внутри кнопки 3 переключателя (в самой кнопке может и больше но используются только три).
Если не нужна лампочка - обойдемся без нее и заодно без батарейки - тогда достаточно двух переключателей в кнопке.

Оффлайн ARSE Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +5/-0
Re: свичер
« Ответ #22 : Января 13, 2011, 11:12:55 »
15 мин перевода и я понял что тут нарисованно) только где достать такую кнопку?

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1995
  • Репутация: +71/-4
  • selfbanned
Re: свичер
« Ответ #23 : Января 13, 2011, 11:17:31 »
причем с фиксацией...

... и добавил:

Найти то можно... http://www.chipdip.ru/product/d16lar1-3abcg.aspx но конкретно эта - пожалуй дороговата, да и изначально предназначена для больших токов - "не HiFi" (будет щелкать при переключении погромче чем заточенные под звук).

... и добавил:

неонку придется заменить на светодиод - но это копейки...
« Последнее редактирование: Января 13, 2011, 11:25:00 от yury-botov »

Оффлайн ARSE Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +5/-0
Re: свичер
« Ответ #24 : Января 13, 2011, 11:26:56 »
блин она пластиковая!(

Оффлайн tifo

  • Эксперт
  • *****
  • Сообщений: 1202
  • Репутация: +39/-12
Re: свичер
« Ответ #25 : Января 13, 2011, 11:58:44 »
Цитата: yury-botov от Января 13, 2011, 10:47:18
Точнее так:



То есть внутри кнопки 3 переключателя (в самой кнопке может и больше но используются только три).
Если не нужна лампочка - обойдемся без нее и заодно без батарейки - тогда достаточно двух переключателей в кнопке.
а чем вот это отличается от кнопки байпаса в самой примочке?

Оффлайн ARSE Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +5/-0
Re: свичер
« Ответ #26 : Января 13, 2011, 12:01:27 »
но если делать так как я сказал, то можно обойтись и 2-ной кнопкой! так сказать скрестить их!)

... и добавил:

а чем вот это отличается от кнопки байпаса в самой примочке?
там у нее 6 контактов!

Оффлайн tifo

  • Эксперт
  • *****
  • Сообщений: 1202
  • Репутация: +39/-12
Re: свичер
« Ответ #27 : Января 13, 2011, 12:09:08 »
утраиваю :pozor:

Оффлайн ARSE Автор темы

  • Частый посетитель
  • **
  • Сообщений: 105
  • Репутация: +5/-0
Re: свичер
« Ответ #28 : Января 13, 2011, 12:11:06 »
а если так

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1995
  • Репутация: +71/-4
  • selfbanned
Re: свичер
« Ответ #29 : Января 13, 2011, 13:19:02 »
ARSE, по твоей схеме, поскольку выход примочки постоянно подключен:
1. При "обходе" примочки будет слышен фон от работающей примочки особенно если она перегруз
2. Выходное сопротивление примочки низкое и оно будет включено параллельно звукоснимателю с высоким сопротивлением отчего при "обходе"
 а. понизтся громкость - сигнал будет гаситься выходным сопротивлением примочки
 б. будут завалены верха сигнала

... и добавил:

tifo, ничем, см. второй сверху пост на этой странице. просто человеку зачем-то надо свести все кнопки байпасов примочек на единую консоль....
« Последнее редактирование: Января 13, 2011, 13:22:17 от yury-botov »
