Взять сенд с какой нибудь схемы. Сам так делал.
Например такую

xmegacorel, Так примеров выходных буферов навалом. Лучше делать который с ООС, он более нейтральный и минимально влияет.

ну вот на пару тем ниже про GP3...

Кто подскажет, нужно ли принудительно охлаждать баллоны ламп, если собираю в корпус U1?
Посмотрел - есть дырки по бокам и все.

Подскажите по земле
есть выводы
1) силовой минус на БП
2) вывод на землю у выпрямленного накала
3) вход силового минуса на преампе
4) отдельный выход с первого каскада земли преампа

как лучше соединить все земли?
я планировал сделать так:
1 - 3
2 - 4

4 - на болт у точки крепления платы преампа

тут есть еще одна плата ТБ и входная коммутация, но там земля берется от платы преампа одним проводов,
чтобы не было петель на вход - выход

... и добавил:

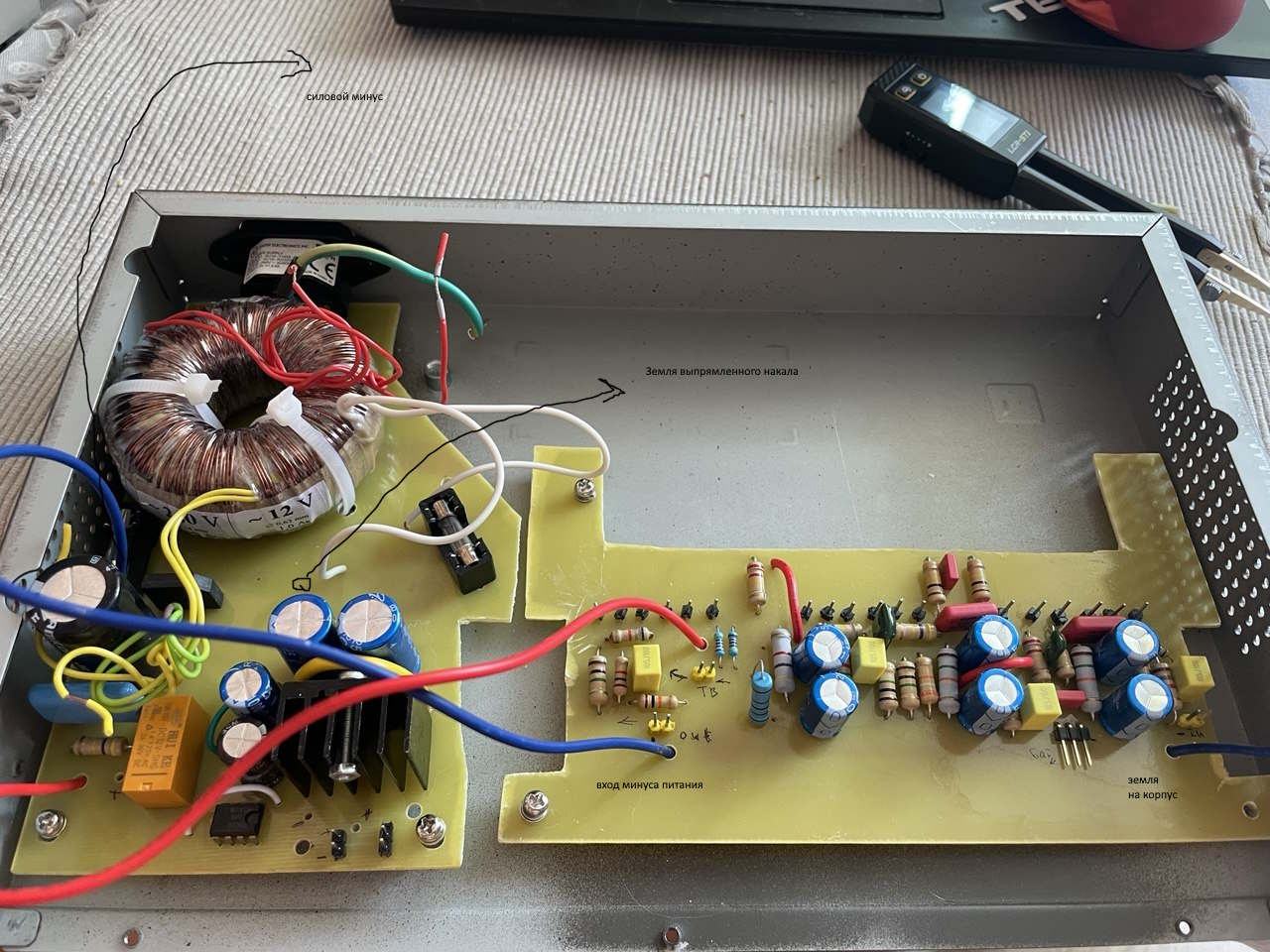

фото платы

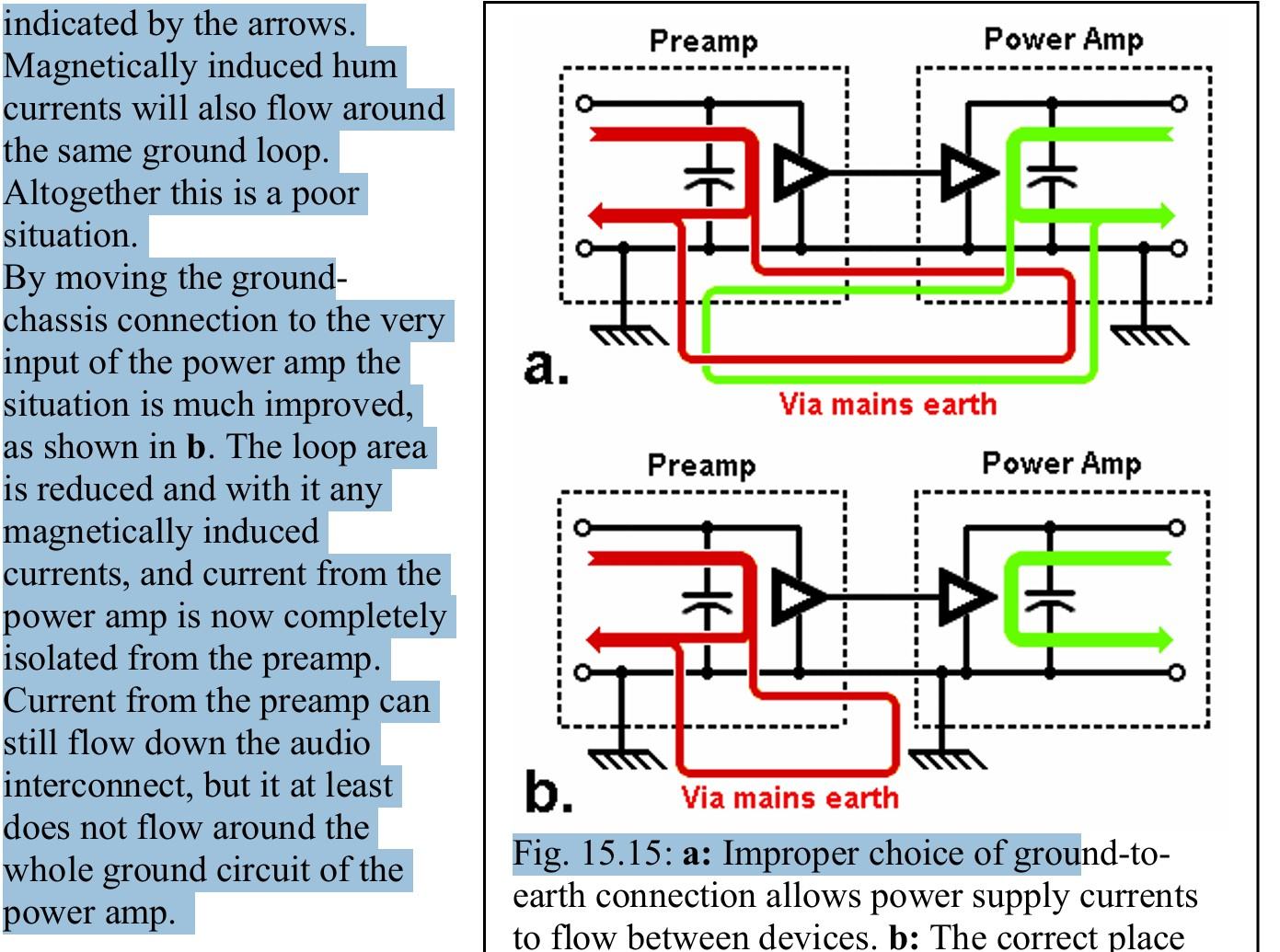

Я собственно почему спросил, тут есть описание как сделать землю лучше
 вот прикладываю pdf.
14 страница - как раз кейс, где лучше выбрать точку соединения земли с шасси.
или кратко - то как можно ближе ко входу.
Нет ли тут противоречия с тем, что написал AZG?



... и добавил:



... и добавил:

а можешь объяснить, в чем разница между моим кейсом и тем, что в статье рассматривается?
пример тут в том, что в первой части преам, а после идет основной усил, но думаю что автор обобщил.
кстати в этой книге писали про ранние версии усилов с косяками в разводке
