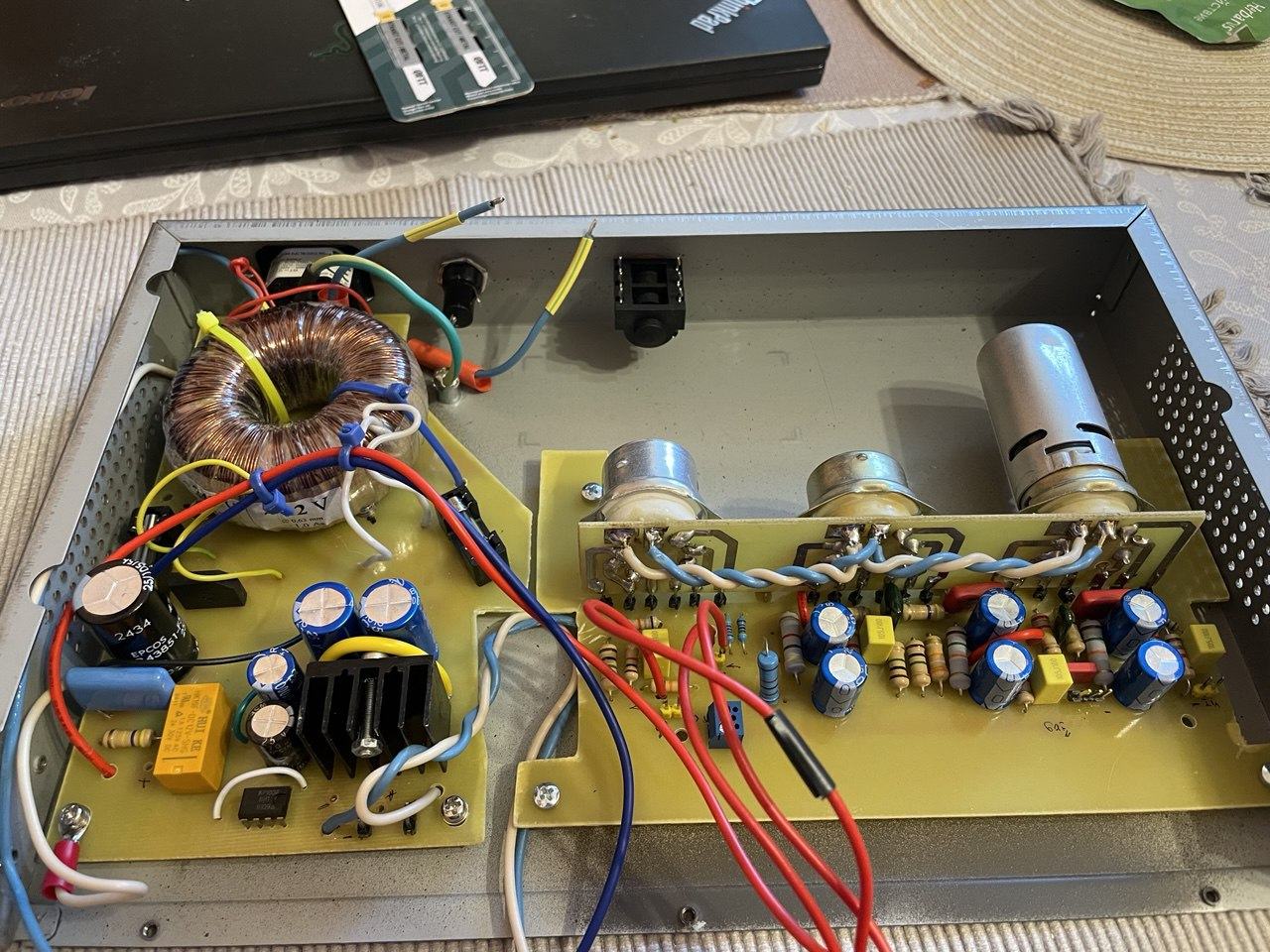

Вот так всегда блин, нарисовал упрощенно, и нифига не получилось.
Вот так думаю будет понятнее.
- Нет, конденсаторы в питании эту часть наводки НЕ уменьшают. ее уменьшают Y-кондеры в сетевом фильтре (если бы он был) и экран в трансе.
Эта наводка синфазна, т.е. она одинакова на обоих проводах питания (L N). L и N получается - один провод
. И "шумит" относительно защитной земли.
Это не шум между L и N, т.е. аддитивный к 50Гц 230В сигналу. А синфазный, одинаковый на обоих сторонах.
Попытался нарисовать такие "пики" на проводах...
Так вот, они синфазно емкостно проходят через транс, он для них - конденсатор
Дальше попадают на диодный мост, где получают модуляцию 100Гц (вкл-выкл) - и дальше синфазно попадают на первый электролит. т.е. Уровень помехи на обкладках электролита одинаковый.
В этом случае (для этого сигнала) можно просто "в уме" закоротить кондёр.
И если сделать соединение с защитной землей не сразу на первом электролите (жирным зеленым) а глубже по сигналу (макс плохо - на входном гнезде!) - то потечет эта наводка синфазно (нарисовано синей линией) одинакого по обоим проводам питания 0V и +V и наведет на них (красные "зарубки"
) шумовое напряжение.
на +V нам пофигу, оно задавиться фильтрами питания. А вот на 0В - плохо. т.к. это не только 0В питания но еще и возвратный путь сигнального тока.
Которое в случае, если сливаем на корпус только у входа - потом будет усиливаться всем усилком. (хайгейнеры имеют больше 100дБ усиления - микпреды отдыхают)
Еще раз - эта часть наводки меньше, чем дифференциальная, сильно меньше. И она проходит через хайпас (кондер транса) т.е. остается там только высокочастотная составляющая. Но.... она не давится фильтрами питания!!!
И наши "любимые" 50/100Гц на ней получаются из-за модуляции диодным мостом. Высокочастотный Шум вкл/выкл на диодах
. а мы слышим "гудение", брумм.
Дифференциальный шум, аддитивный к 50Гц 230В - он гораздо больше. Но его хорошо давят фильтры питания. для подавления высокочастотных составляющих можно поставить мелкие кондеры... просто через сам транс эти составляющие дифференциально уже не проходят... из-за межвитковой емкости (не межслойной)... коротЯтся они на трансе, короче. Поэтому эти 100н к электролиту обычно не нужны.
До преда, где по дороге 3-4 килоОмных резистора и низкоОмных кондера уже ничего не дойдет.
... и добавил:А еще забыл один момент.
Шум (ringing) от переключения диодов (колебания вызванные резким перключением на резонансном контуре Lstray транса + ёмкости диода) тоже синфазен в некоторой мере. И ему тоже нужно слиться на землю. И синфазная часть его не задавится фильтрами питания. Ее нужно сливать на корпус сразу после моста!
