Доброго времени суток всем кто интересуется крафтом и заходит в подобные темы. Начну с того что этим усилителем я занимаюсь уже около 3х лет. В поисках своего звука было выгнуто не мало шасси и сколочено пару кабинетов под них. Очень много способов монтажа перепробовал от печатного до тотально навесного. Перепробовал разные лампы. От 12ах7 до 6н2п-ев в комбинации с разными конденсаторами типа от желтого аксиального китая, вимы с немецким характером до могучих как танк военных к40у-9. Попаял, посравнивал и в итоге пришел к определённому выводу из полученого результата, которым я очень доволен.
Вся история началась со сборки преампа. Но его стало мало и я захотел нечто большее - голову ватт в 50. Стал читать статьи на форумах. После заказал все нужные детали не вдаваясь в важные нюансы, от чего пострадал допустив ошибки в выборе компонентов. Но добрые и не очень ребята с гп поправили, подсказали что да как. Очень благодарен за это.
Имея на вооружении выходник Classic tone 40-18020, тс-140 и дросель от класик тона я начал собирать свой 1ый жсм. Собрал и всё заработало как надо, но вот трансформаторы не подходили под лампы, могли погореть от перенагрузки или же испортиться лампы от недогрева. Естественно решил поменять ел34 на 6п3с, так как не хотелось тратиться на 6л6. Усилитель стал давать нормальный звук. Потом поменял и к40у-9, за которые меня отчитали на форуме, на полиэстер желтый китайский. Звук стал всё больше напоминать jcm800.
Так выглядел мой первый рабочий жсм 800.
[/sup]
Позже захотелось ещё больше гейна и решил переделать усилитель по схеме экстра гейн мода. Потратил не мало времени на переделку шасси и кабинета под него. Включил и получил то что хотел на тот момент. Был очень доволен. Но продолжил эксперементы с номиналами и тумблерами. Звук был очень нагруженным, но не являлся тем самым хайгейном, который я хотел. Всё же он был круглый и яркий по ощущениям. Не хватало собранности в звуке.
Уже что-то конкретное машало моим соседям спокойно жить...
Наблюдая схемы солдан и мес я нашел очень большое сходство с тем самым экстра гейн модом, но звучали они иначе. Решением было переделать всю плату по новой. И вот начались самые значимые эксперементы со схемой. Решил оставить лампы 6н2п-ев и бумагомаслянные к40у-9. Не скажу что это звук жсм на 100 процентов, но в такой связке есть что-то душевное, русское и причём певучее, со своим ярким характером которого нет у плёнки и хвалёных 12ах7. Сделал 2е планки с наклёпаными на них лепестками заземления для монтажа днталей. Начал напаивать навесом по возможности использя как можно меньше провода. Вышла каша на первый взгляд, но ни чего не даёт наводок и шумов, ни чего не машает друг-другу и не коротит. Да и держится всё весьма основательно.
Шасси и всё что отвечает за звук в нём.
А теперь собственно о самой схеме...
За основу покаскадного усиления я брал солдано сло. Тобишь это и большое усиление и и приличное ограничение. Усилитель имеет 2а входа, как в оригинале, и основу на оригинальной схеме что бы не терять возможность пользоваться круглым, ярким сочным кранчем. Далее пошли модификации. 2а тумблера. 1ый из них включает ещё один дополнительный каскад усиления, для большего разогрева усилителя. Усиление я сделал чуть больше чем в экстра гейн моде. Этот же тумблер и включает большее ограничение на 3м каскаде тобишь выключает параллельный резистор и повышает катодное сопротивление. На звук это влияет как ограничитель усиления. Убирает кучу фона, делает звук более сфокусированным и читаемым при большом усилении. Если оставить стандартный номинал резистора в 10к, то звук будет немного громче, перегруженее и ватнее. Второй тумблер меняет ёмкости катодов и некоторые их сопротивления. Тобишь мы получам возможность большего усиления верха и богатый округлый низ в режиме винтаж, а в режиме модерн усиление идёт по нижней середине и добавояет верхов в эквалайзере. Низ становится сфокусированным и обростряются верха. Середина играет немного тише.
Скомутировал переключаемые элементы на тумблерах с 3мя контактными группами, заэкранировав все провода. Рекомендую это делать на релле. Меньше мороки. Да и по сути менье фона должно быть. Как бы это вышло на самом деле я не знаю. Усилитель итак не фонит.
Усилитель способен играть как оригинальный 800ый в режиме лоу гейн, а в режиме хайгейн он подогревает и хай вход и лоу вход. Имеется регулятор гейна на буст каскаде. С пота этого гейна я кинул провод на землю через резистор чтоб в минимальном положении ручки звук не уходил в 0 так как по задумке это проходной каскад который только усиливает звук, а не убавляет.
Эквалайзер стандартный. За исключением того что тумблером режима модер/винтаж он включает и включает параллель резистору 68к, делая его 33-34 как в стандартной схеме.
До фазика поставил самый простой разрыв без возможности его включения и регулировки. Простой такой разрыв. Разрывая его сигнал с преда отправляется на землю. Можно включать другие преампы. На фазике же сделал возможность регулировки сигнала - PPIMV. Это облегчает возможность разгона преда и усиление сигнала до максимума. Правда страдает ачх, но я не в курсе как это на звуке отражается. Ни когда не играл на разогнаном жэсиэме.
Имеется регулировка дип. Глубина усилителя. Тобишь больше баса в оконечнике. Делает звук мягче, басистее и объёмнее.
То ради чего стоило потратить столько времени и усилий. И волшебная шляпка в довесок.
Уже долго пишу эту тему и пора сделать вывод. Усилитель получился очень функциональный. В лоу вход можно нарулить и чистый и сочный кранчь не похожий на кранчь с хай входа. На хай входе это всё тот же известный овер с лязгами и круглым басом. В режиме хайгейна он превращается в монстра с родни мессам и солданам. Да плюс возможность менять эквализацию усиления. Ещё и ппимв, дипы, презенсы. Можно получить разный звук. Этим усилителем я очень доволен. И хочу поделиться схемой с вами. Может кто и возьмёт чего полезного для себя из моих эксперементов.

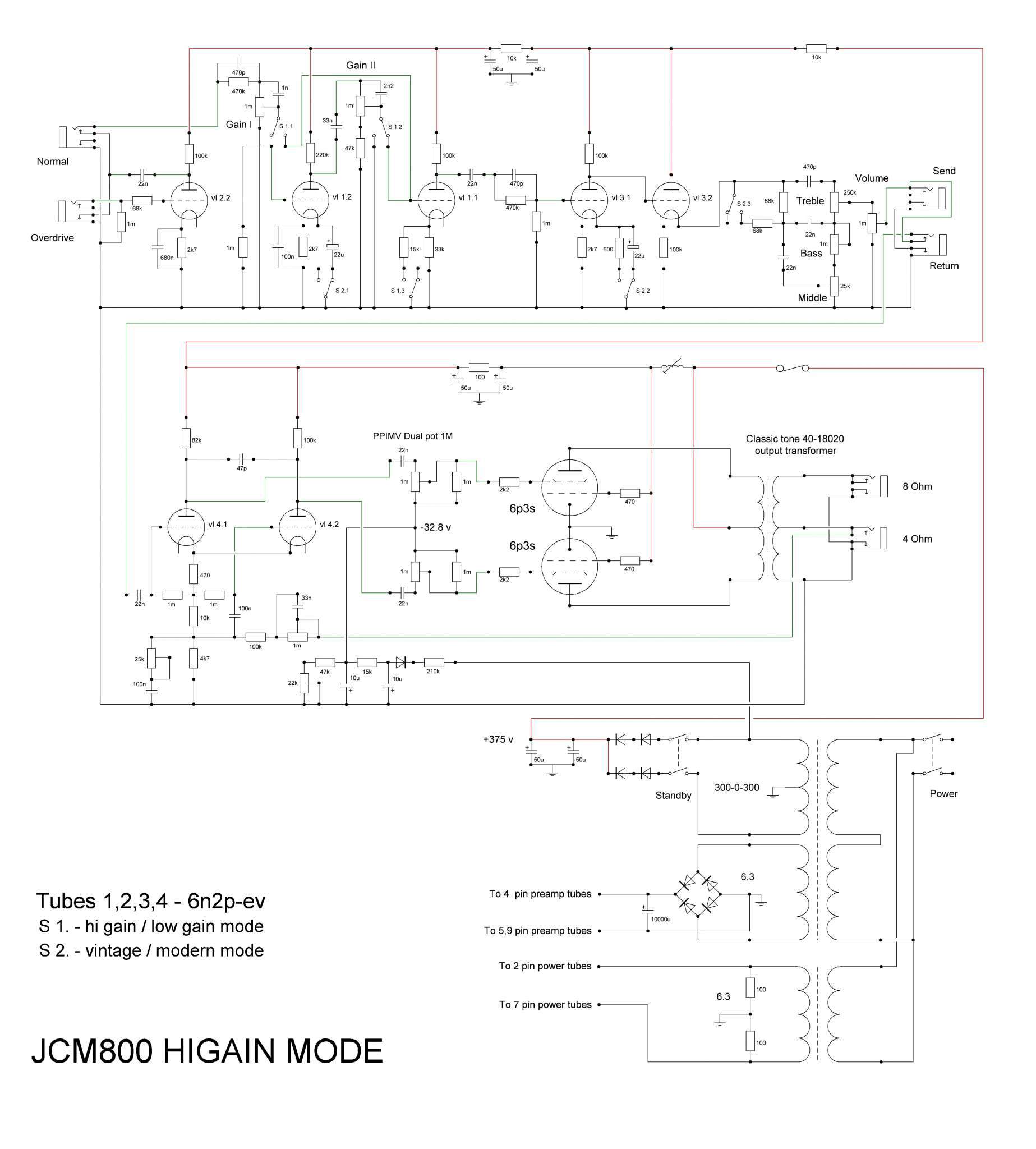

Схема
Не претендую на звание копии 2204 так как об этом не актуально говорить. Уж не мало отклонений в схеме. От ламп с конденсаторами до компоновки и прочего. ЖСМ это прекрасная платформа для эксперементов!
Усилитель будет доделываться. Необходимо допаять понадёжнее некоторые элементы да обтянуть кабинет. Запишу примеров адекватных, плохие примеры есть у меня в видеозаписях в вк. Буду обновлять тему, если кто будет следить.
