Re: Тёплый, ламповый, домашний.
« Ответ #1560 : Августа 28, 2018, 08:23:59 »
Спасибо за наводку. Будем пробовать. А сверху чем нибудь защищал?

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: Тёплый, ламповый, домашний.
« Ответ #1561 : Августа 28, 2018, 12:38:59 »
Можно и утюгом обойтись, если печатать на специальной бумаге для переноса тонера - такую вот - и скажу что с ней переносится очень чисто и четко, плюс не остается бумажных остатков на тонере после перевода. Черный и насыщеный цвет. У меня с помощью такого переноса без проблем переносятся дорожки 0.2 мм с зазором 0.3мм. )

... и добавил:

И потом да - хорошо задуть лаком из баллона. Каким-нить полиуретановым. )
« Последнее редактирование: Августа 28, 2018, 12:40:44 от Tander »

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Тёплый, ламповый, домашний.
« Ответ #1562 : Августа 28, 2018, 13:41:30 »
такую вот - и
а эту бумагу надо по горячему отрывать? или ждать пока остынет? надо ли ее отмачивать и т.д.? :hmmm:
и может кто-то в курсе - в российских магазинах где-то продается такая бумага?

... и добавил:

основная загвоздка ЛУТа - недогрев и перегрев. тогда тонер либо не липнет либо расплывается. иногда бывает даже на одной половине платы недогрев, а на другой перегрев ;D когда дорожки 0,3 и меньше - это становится проблемой.
« Последнее редактирование: Августа 28, 2018, 13:43:17 от akl »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: Тёплый, ламповый, домашний.
« Ответ #1563 : Августа 28, 2018, 15:47:41 »
akl, бумага отрывается по холодному. можно не мочить, но я обращал внимание, что иногда очень тонкие дорожеки могу оторватся - так что я кидаю потом ее в миску с водой на 5 минут - и бумага сама отходит (как на картинках переводных).

Насчет недогрева и перегрева - я плату с наложенным рисунком для перевода накрываю тканью хб, толстой (использую кухонное полотенце небольшое). Она позволяет немного удержать температуру, и распределить давление. И буквально 5-10 секунд глажу это дело (следя, чтобы бумажка не ездила). Максимум делал платы в 10х30см - и ничо, все норм. Больше мне кажется влияет не перегрев-недогрев - а неравномерное давление подошвы утюга на бумагу с тонером - соответсвенно - он либо "раздавливается" либо вообще не касается достаточно бумаги. Используя тканевую прослойку - получается лучше. )) уже очень давно не "запарывал" платы ЛУТом. Всегда получается отлично.

Важно - хорошо приготовить поверхность - либо наждачная бумага с зерном 2000-2500, либо есть такие абразивные чистилки в виде розовых-красных губок тонких:
2292285-0
они тоже дают отличную поверхность для "приклеивания" тонера.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Тёплый, ламповый, домашний.
« Ответ #1564 : Августа 28, 2018, 16:02:48 »
я обычно перегреваю специально, т.к. потереть иголкой слипшиеся дорожки проще чем дорисовывать нерпопечатанные. но походу дело действительно не в температуре, а в давлении, т.к. у меня часто кривые платы, потому что режу их ножницами по металлу со всеми вытекающими. надо попробовать вместо бумаги под утюг какую-то тряпку подкладывать реально.

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Тёплый, ламповый, домашний.
« Ответ #1565 : Августа 28, 2018, 19:15:59 »
Спасибо за наводку. Будем пробовать. А сверху чем нибудь защищал?
Да, лаком матовым задул.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Тёплый, ламповый, домашний.
« Ответ #1566 : Августа 28, 2018, 22:54:14 »
Чутка под затянул.
Сломался комп.
Вот что наработал пока.


Интересно как подпаивал к ламповым панелями???На проводах.Звуки есть?

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Тёплый, ламповый, домашний.
« Ответ #1567 : Августа 29, 2018, 08:35:23 »
Интересно как подпаивал к ламповым панелями???На проводах.Звуки есть?
Проводами к панелям.
Ещё не включал.
« Последнее редактирование: Августа 29, 2018, 08:56:51 от foxbat »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1568 : Августа 29, 2018, 08:58:57 »
Проводами к панелям.
Ещё не включал.
Вот зря ты не включал, а уже в шасси засунул. А ну как что разобрать придётся? Конечно схема уже опробована, но от ошибок монтажа или еще чего это не защищает.

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Тёплый, ламповый, домашний.
« Ответ #1569 : Августа 29, 2018, 11:29:27 »
Вот зря ты не включал, а уже в шасси засунул. А ну как что разобрать придётся? Конечно схема уже опробована, но от ошибок монтажа или еще чего это не защищает.

Как по мне сборка на картонке особо от ошибок не защищает.
При сборке потом на чистовую можно точно также напахать.

Если что разберу.  :)

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1570 : Августа 29, 2018, 11:43:31 »
"Если что разберу." - надеюсь, что не придется!  :selfmade2:

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Тёплый, ламповый, домашний.
« Ответ #1571 : Августа 29, 2018, 12:10:29 »
"Если что разберу." - надеюсь, что не придется!  :selfmade2:

Симметрично!  ;)

... и добавил:

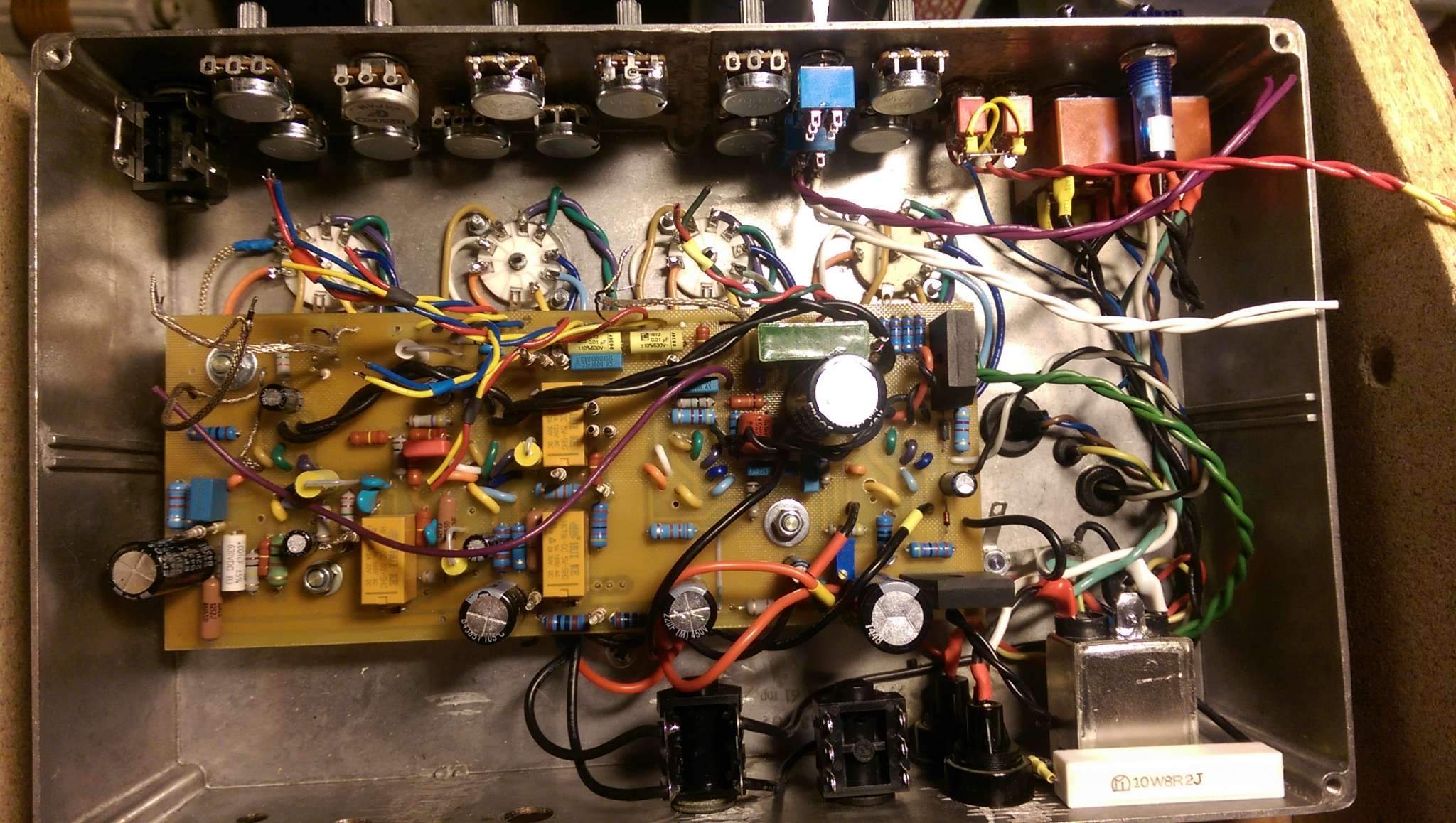

Распаял панели и чутка причесал.
« Последнее редактирование: Августа 29, 2018, 21:46:04 от foxbat »

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1572 : Августа 30, 2018, 08:37:03 »
И еще провода на поты... Ух, ёпт, это будет змеиная свадьба. (я про провода.)

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Тёплый, ламповый, домашний.
« Ответ #1573 : Августа 30, 2018, 08:48:39 »
Симметрично!  ;)

... и добавил:

Распаял панели и чутка причесал.

Что-то петли не наблюдаю.

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #1574 : Августа 30, 2018, 08:49:56 »
Что-то петли не наблюдаю.
Но дырко под петлю продрелено!
