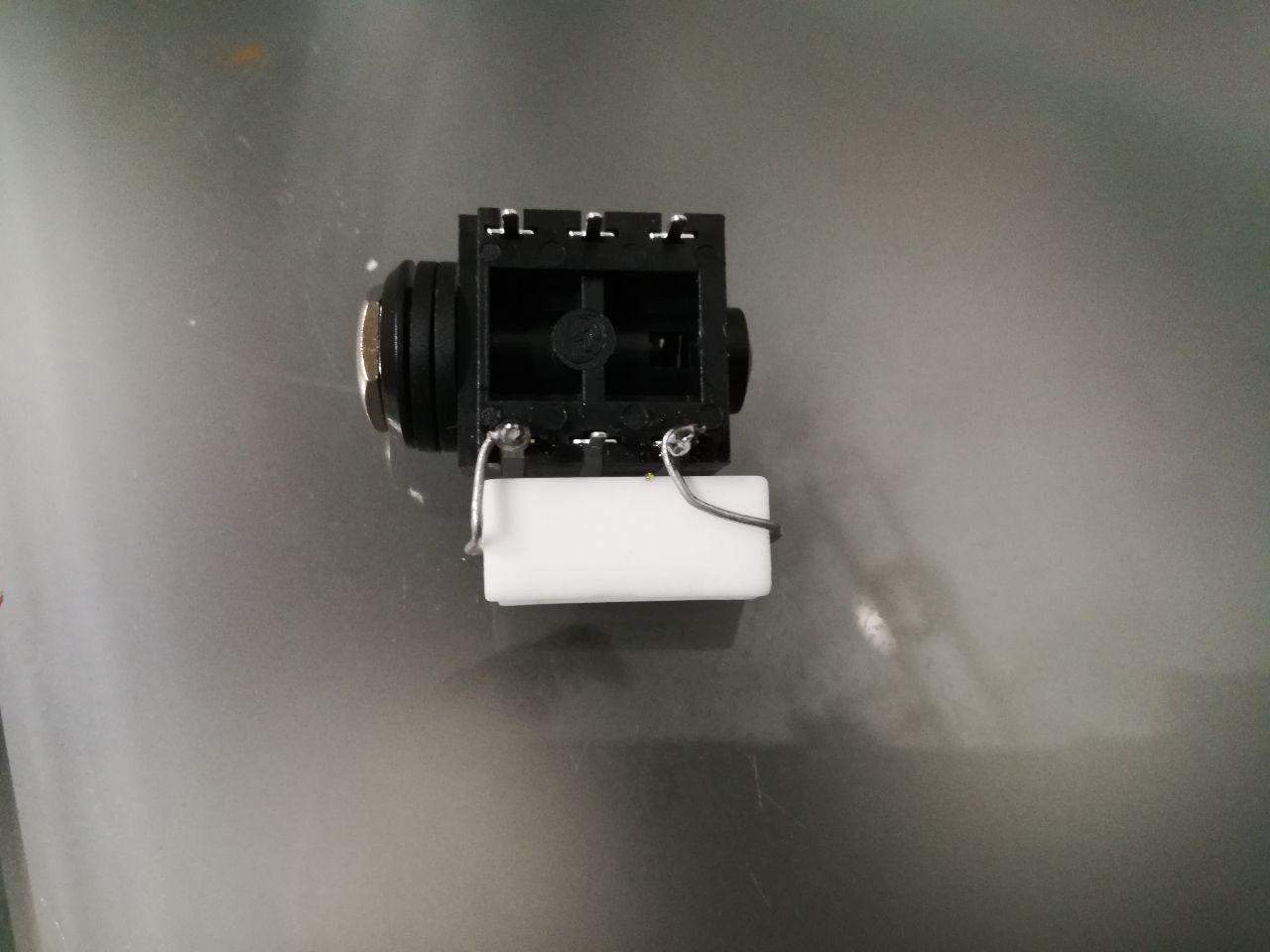

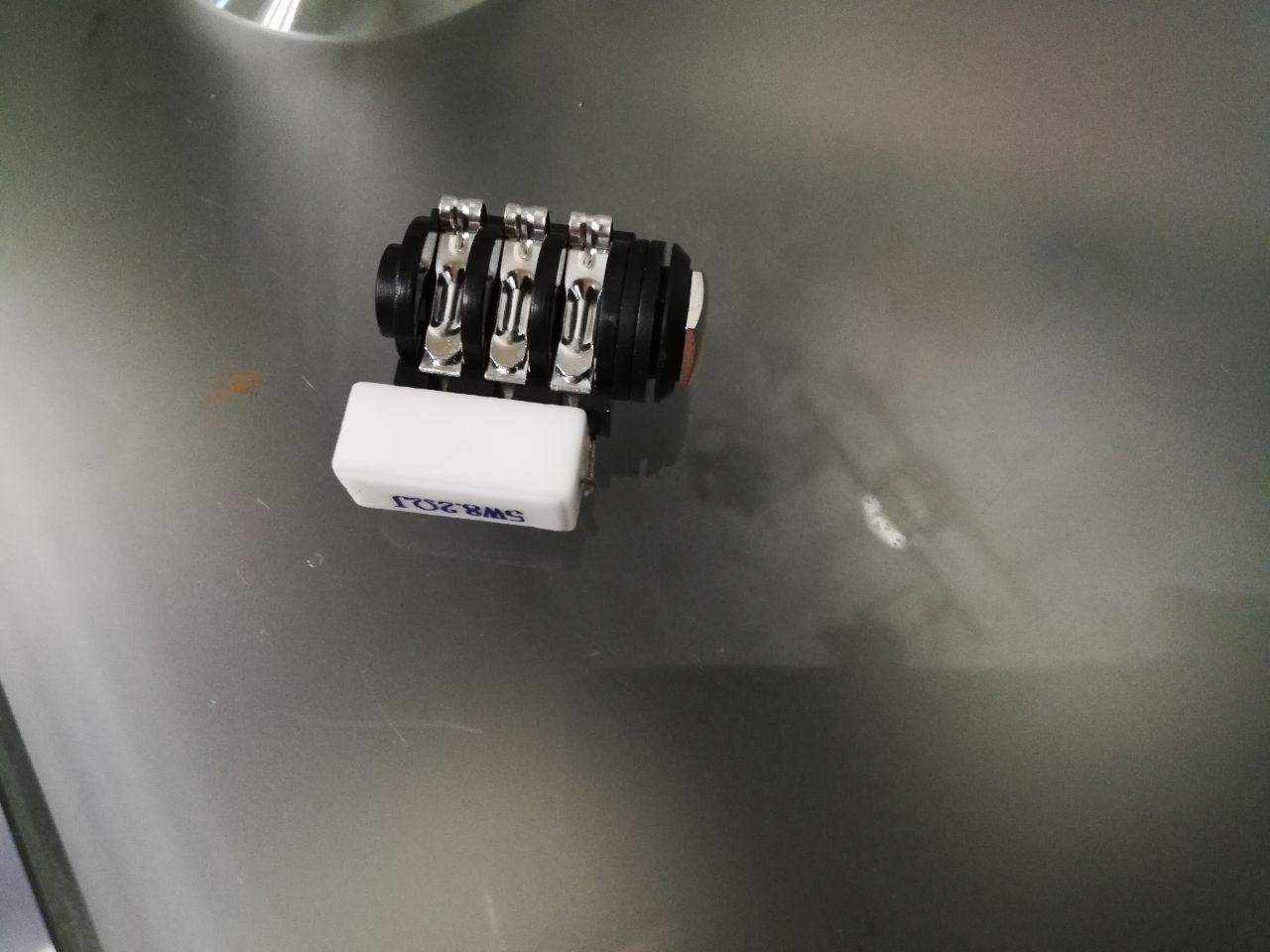

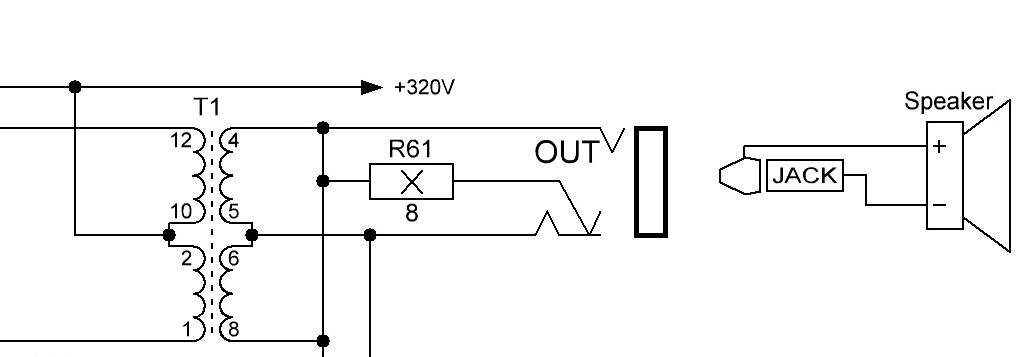

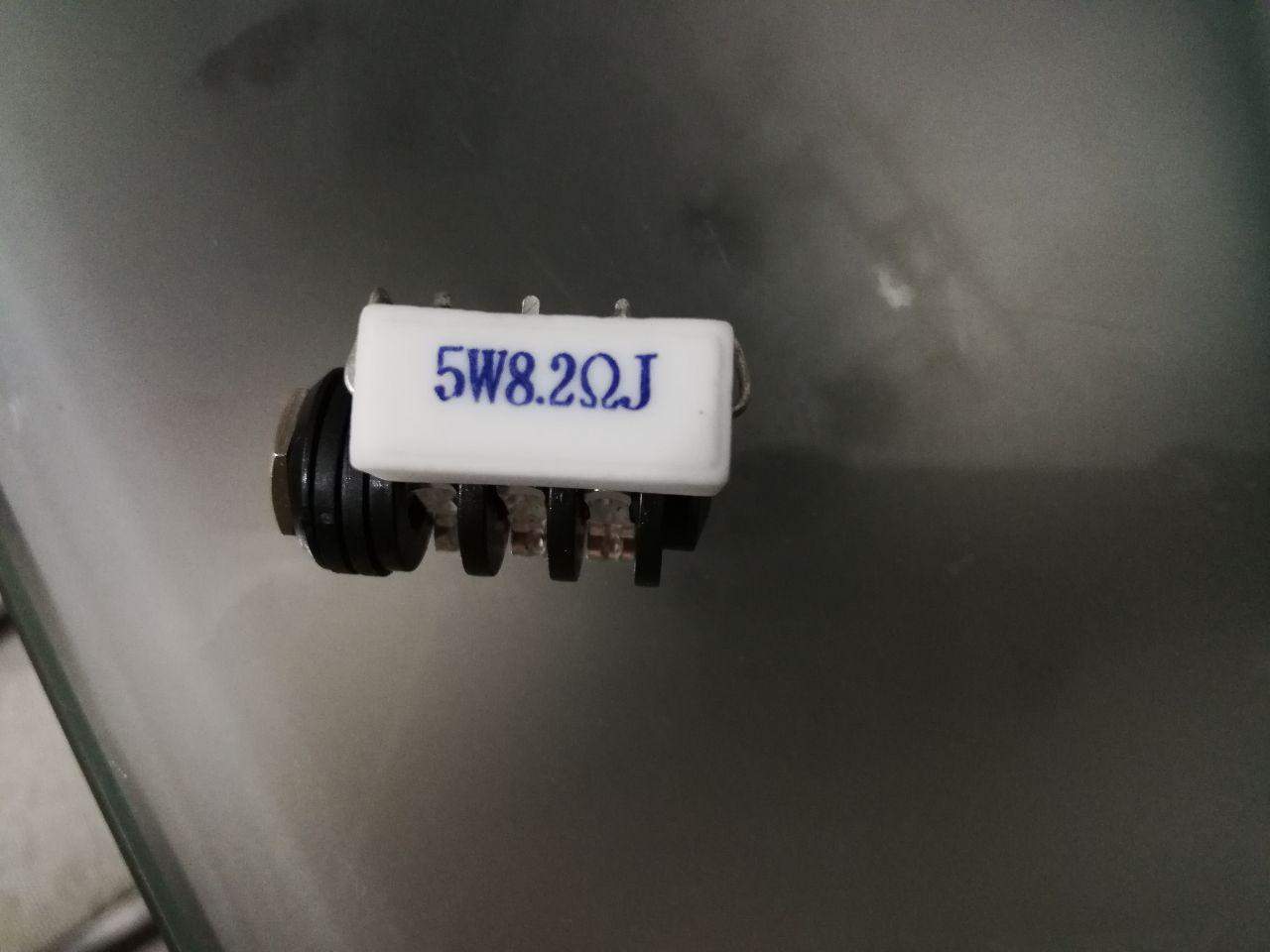

В очередной раз попробовал исправить косяки. На основной плате пропаял панельку первой лампы, все точки на пути звуки чистого канала, контакты всех реле и ещё все точки, что попадались вокруг либо просто под горячую руку попались. В процессе ещё обнаружил микросоплю в темброблоке грязного канала и ликвидировал. Поскольку при разборке уже во 2 раз отломился кончик одного из экранированных кабелей, к потенциометру громкости клина, отпаял все экранированные кабели этого типа и поменял их на другие- потолще и понадёжней. Подключил накал и тестером проверил работу всех реле- порядок. Всё собрал и... ничего не изменилось.

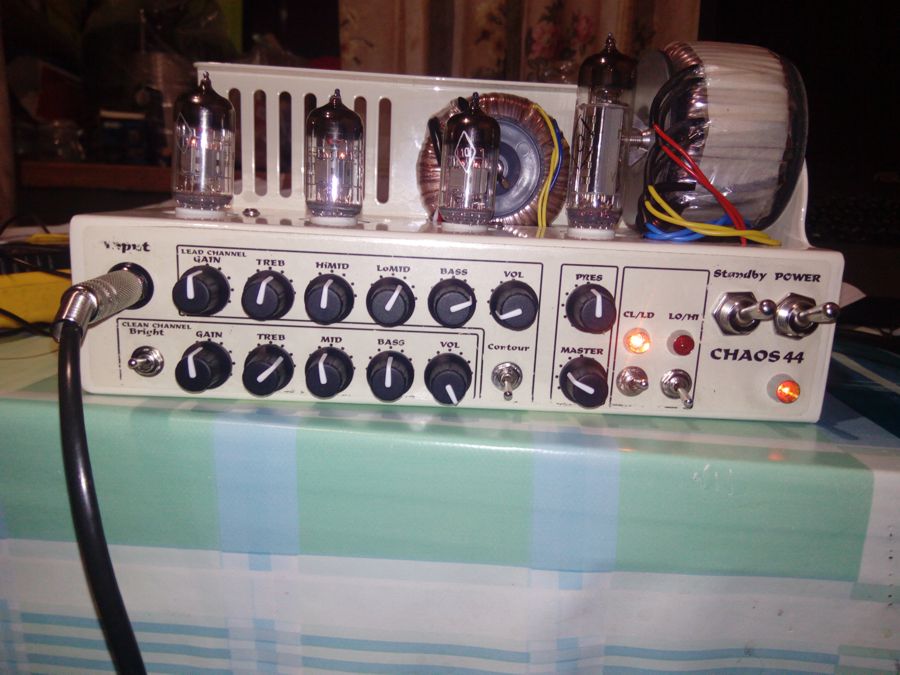

Тот же относительно тихий чистый канал, и то же падение громкости при включении Hi. И тот же отлично работающий лид-канал, реагирующий на Hi как надо- зверея и прибавляя громкость. Ниже приложил фото с положениями ручек громкости чистого и лид-канала, при которой громкости каналов уравниваются на домашней громкости. Гейн на обоих каналах на 12 часов.
Стал проверять дальше. Для начала слегка вытащил все лампы преда так, чтобы можно было добраться до их ножек тестером и проверил, работает ли усилитель. Работает. Померил все напряжения на анодах и катодах непосредственно на ножках ламп- всё в норме. Ещё до сборки проверил контакты между всеми ножками ламп и дорожками к соответствующим выводам панелек- всюду контакт отличный. Проверил также сопротивления между всеми гнёздами в панелях на предмет и КЗ не обнаружил. Считаю что панели и лампы в норме.
Прицепился к входу и выходу темброблока и подёргал 6-ю струну так и замыкая вход-выход. Если верить Tone Stack calculator, то такой темроблок на 80 Гц "ворует" 12-13 дб, т.е. роняет громкость примерно в 4 раза. У меня, как показалось, при замыкании громкость возрастала раз в 8-10! Правда в схеме после темброблока ещё резистор R8 на 47ом, но вряд ли он как-то заметно влиял, гейн стоял на 12. Брайт при проверке был включен, так что R9 не влиял вовсе. Буду проверять плату темброблока тщательнее, возможно причина тихого клина там. Попробовал при замкнутом входе-выходе темброблока включить Hi- громкость упала раза в 2-3, как и при включенном темброблоке. Второй косяк явно не здесь.
С этим вторым косяком у меня тупик. Реле проверены, цепочка от выхода с темброблока до сетки V2.1 с резисторами R17, R19 и конденсатором С13, отвечающей за работу Hi тоже. Лампа тоже в порядке, лид же работает! Остаётся грешить разве что на конденсатор (зелёный орбит), но раньше такие неисправные мне не попадались, а как проверить его работоспособность не выпаивая из платы не знаю.
Ещё у меня нет понимания одной особенности схемы. При включении Hi перед регулятором громкости чистого канала образуется делитель из R29-220к и R30-4.7к к земле. Назначение его вроде понятно, сигнал с чистого усиливается на V2.1 и, чтобы не было резкого скачка громкости, сигнал нужно ослабить. Вопрос- насколько же усиливается сигнал на половинке V2.1, что потом на чистом его надо ослаблять в 47 раз, и это при том, что на канале лид, прошедшем 2 каскада усиления при включении Hi сигнал ослабляется примерно вдвое перед V2.1, а включение Hi на нём увеличивает громкость где-то на 40-50%?
Так что если косяк так и не найду, поставлю костыль в виде замены R29 с 4.7к на где-то 16-18к и на этом скорее всего успокоюсь.
Прошу прощения за скорее всего нубские рассуждения.
