Иван Ивановский,  какого номинала у тебя Clean Vol. ?

B50K. Как в схеме.

Андрей Барыга,  Попросите знакомого хозяина Engl. И тот же вопрос Kulibinbig насчёт 44-го. Роняет ли Hi громкость чистого или нет? У самого чешутся руки по поводу этого 4.7к, но пока сдерживаюсь.

Василий, там же получается просто бешеный делитель, правильно? 4,7к параллелится с потом громкости чистого 50к,  соотношение делителя становится 220/4,3 вместо 220/50. Вкорячить бы подстроечник и посмотреть номинал, при котором громкость не падает. Просто при живой игре кранч неюзабелен получается, не крутить же вручную после каждого переключения туда - сюда.

Иван Ивановский, Ответ: тише не становится.
Я бы попробовал резистор на 100к переменный вместо 4,7к, настроить, впаять и забыть. Свой бы покрутил, но там сборка-разборка 2-3 часа минимум, а у меня 7 аппаратов лежит недоделанных))

Покрутить оно то можно только аппарат пока у родственика\подпаяться вроде там можно со стороны деталей если акуратно откусить 4.7к

Ну вот и решились проблемы. Пришлось изменить подход. Я всё это время искал два отдельных косяка, приводящих к двум проблемам. А вот когда изменил подход и стал думать как в исправной схеме можно добиться сразу двух этих косяков- низкой громкости чистого канала и ещё более сильной просадки звука при включении Hi удалением или добавлением всего лишь одного компонента, то тут же появилась гипотеза. А именно- самый простой способ добиться такого эффекта это бросить на землю резистор на 150-200к от дорожки, на которую приходит сигнал с темброблока чистого канала. К примеру устроить такой контакт между соседними ножками реле RE1, одна из которых на земле. От контакта реле до выхода темброблока есть резистор на 220к, который при повороте ручки гейна в ноль замыкается на землю. Мерю сопротивление этого резистора и получаю 95к, т.е. есть ещё на землю "паразитный резистор" где-то в 160-170к, который "роняет" громкость почти в 2.5 раза!
Короче причина бед оказалась достаточно стыдной для меня. Видимо при пайке какого-то из этих контактов реле капнул слишком много флюса, который во время пайки просочился на другую сторону платы и растёкся в узкой щели между платой и корпусом реле. С стороны дорожек весь флюс я естественно тщательно смыл, а вот с другой стороны платы... Ничего не разбирая вооружился спиртом, шприцем и обильно пролил щель между реле и платой. Подсушил феном, включил и всё нормально заработало. Чистый канал при одинаковом положении ручек гейна и громкости остался раза в 1.5-2 тише грязного, но видимо так и должно быть. Для полного спокойствия так же пролил остальные реле и конденсаторы- все детали, чьи контакты спрятаны под их корпусом.

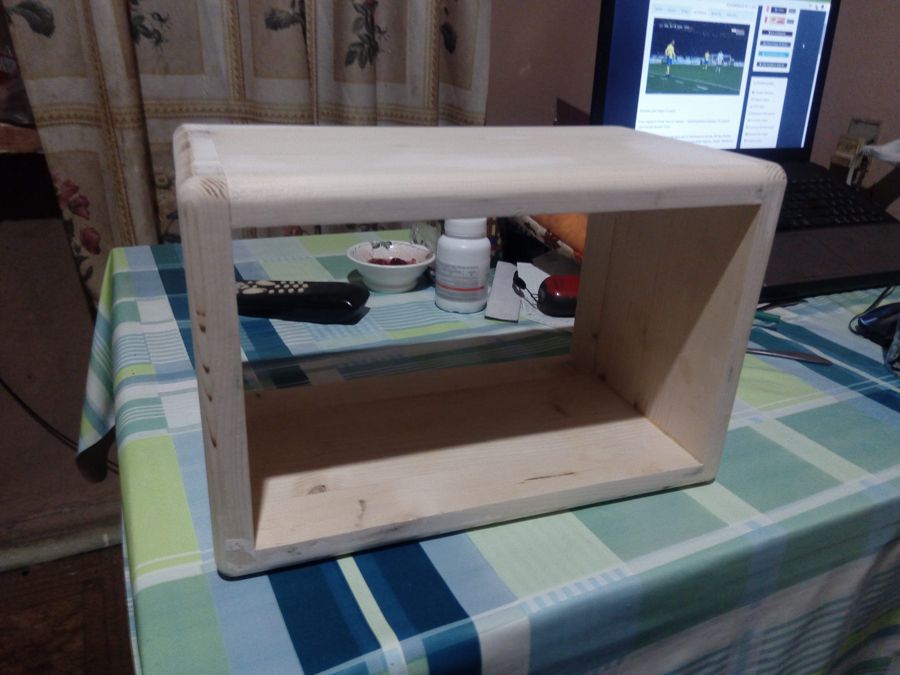

Падение громкости при включении Hi всё-таки осталось, но не в несколько раз, а слегка- процентов этак на 10-15. Позже скорее всего ещё разок всё перетряхну и приделаю-таки вместо 4.7к подстроечник, ну а пока буду осваивать аппарат. Ещё с чистой совестью теперь могу заняться самой творческой частью работ по усилителю.

ТАГС. На нём написано: "При пайке печатных плат имеет остаточное сопротивление и требует обязательной промывки водой или спиртом."

Вот вот! Вообще не вижу причин пользоваться всякими спец-флюсами. Даже если самодельные платы,то хватает пресловутого почти безвредного ЛТИ-120 для лужения. Затем смыть тщательно и паять простым припоем с флюсом.
