Re: Тёплый, ламповый, домашний.
« Ответ #2475 : Февраля 14, 2019, 11:27:25 »
Цитата: def32 от Февраля 14, 2019, 09:53:11
Всем привет...

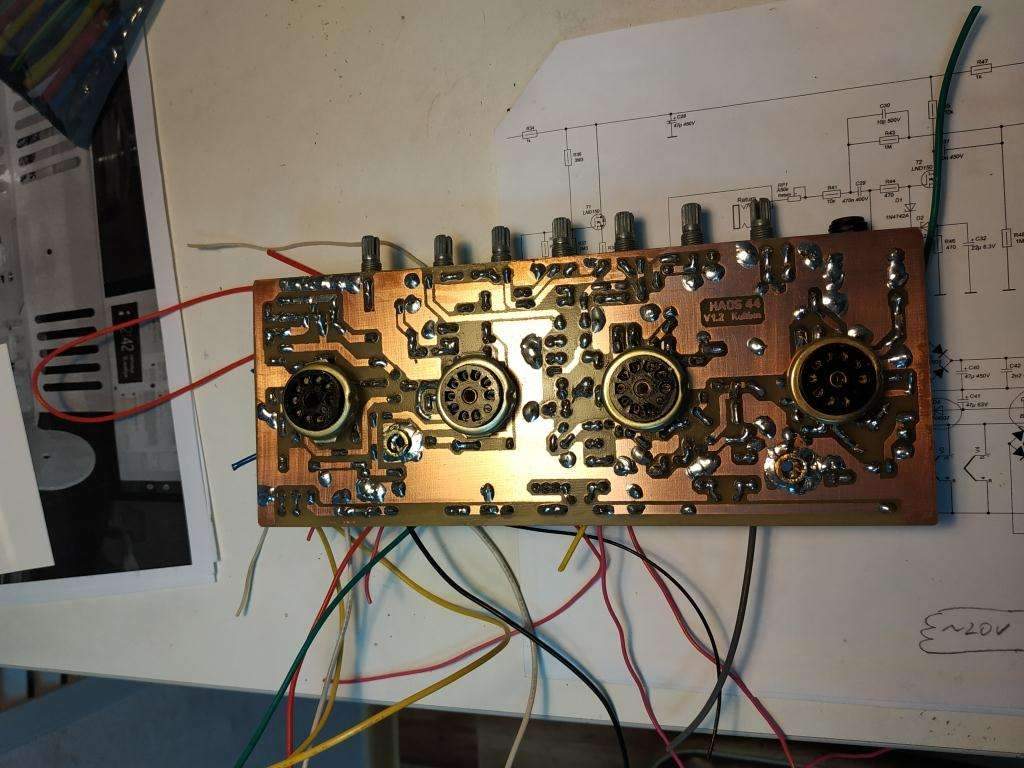

где-то закосячил в плате... получил приход в виде ощутимого удара током :) не смертельно :)

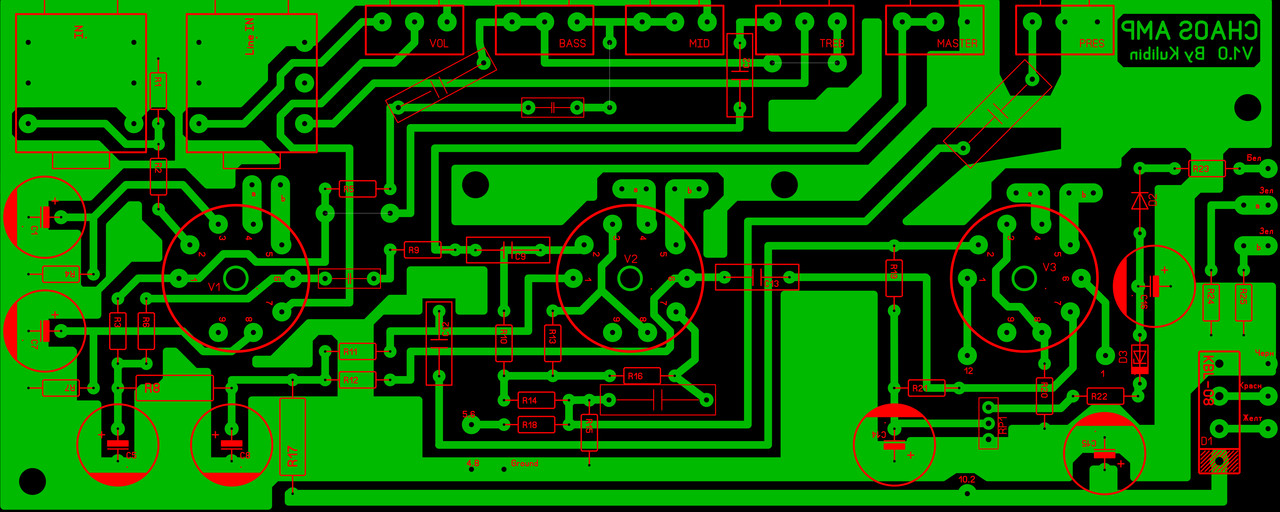

если вместо перемычек использовать дорожки...  (решил переделать, ибо не нашел где коротыш..)
норм будет?
Я бы не стал, V2 панельку со стороны дорожек проблематично запаять будет.

По крайней мере у меня при пайке со стороны дорожек пришлось немножко помучиться, что бы и контакт был нормальный и ничего не замкнуть.

Оффлайн def32

  • Новичок
  • *
  • Сообщений: 81
  • Иркутск
Re: Тёплый, ламповый, домашний.
« Ответ #2476 : Февраля 14, 2019, 11:31:59 »
просто сделал дорожки земли на плате по уже )))
не надо ерничать..

Цитата: Dying Fetus от Февраля 14, 2019, 11:13:16
твоя лейка, только я тут вот здесь подкрутил, тут поменял, это переделал.

но твоя))


как фраза =  у меня такой же, только чуть поменьше и другой  :D

... и добавил:

Цитата: agat от Февраля 14, 2019, 11:27:25
Я бы не стал, V2 панельку со стороны дорожек проблематично запаять будет.

ну тут да... есть сомнения..
« Последнее редактирование: Февраля 14, 2019, 11:35:02 от def32 »

Оффлайн agat

  • Новичок
  • *
  • Сообщений: 48
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #2477 : Февраля 14, 2019, 17:44:00 »


... и добавил:

ну тут да... есть сомнения..
[/quote]

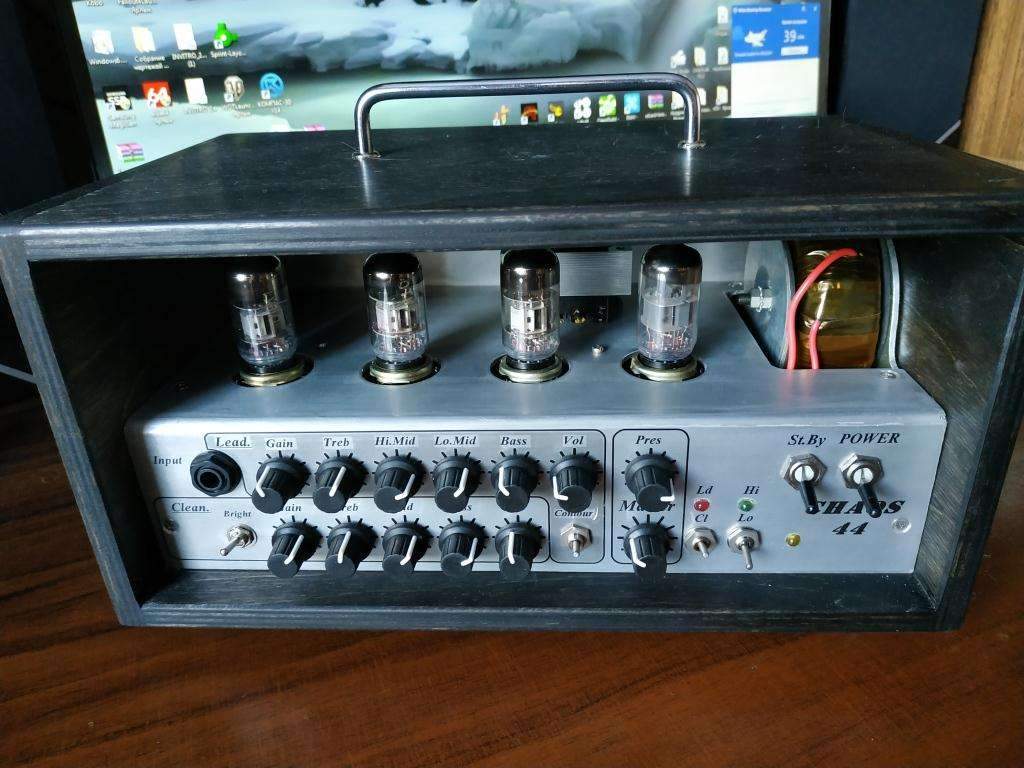

Я например увеличил размеры пятаков под панельки, что бы уменьшить хоть как то шанс вырвать панельку при смене ламп.

Ну ладно, раз засветился в теме, отмечусь.

Автору огромная благодарность за предоставленные схемы и чертежи.

Получил огромное удовольствие от процесса сборки.

Заработало всё сразу, ток только выставил. Немножко сначала насторожило, что регулировка баса на канале перегруза получилось наоборот.

В принципе не критично, переделывать пока не буду наверное.

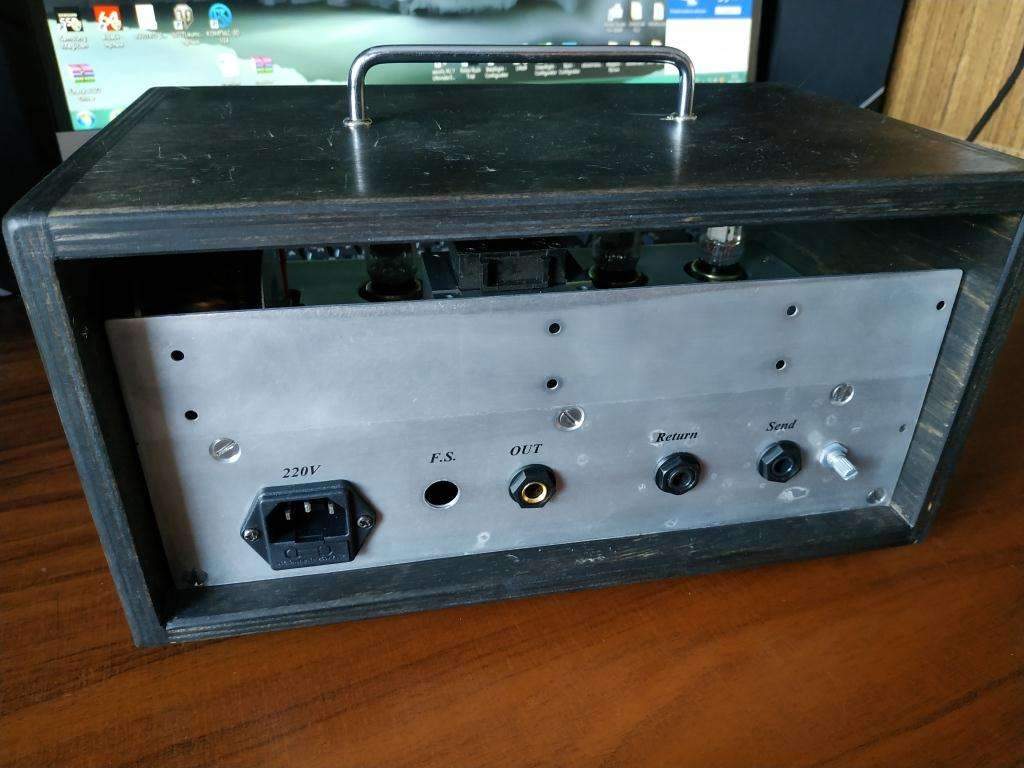

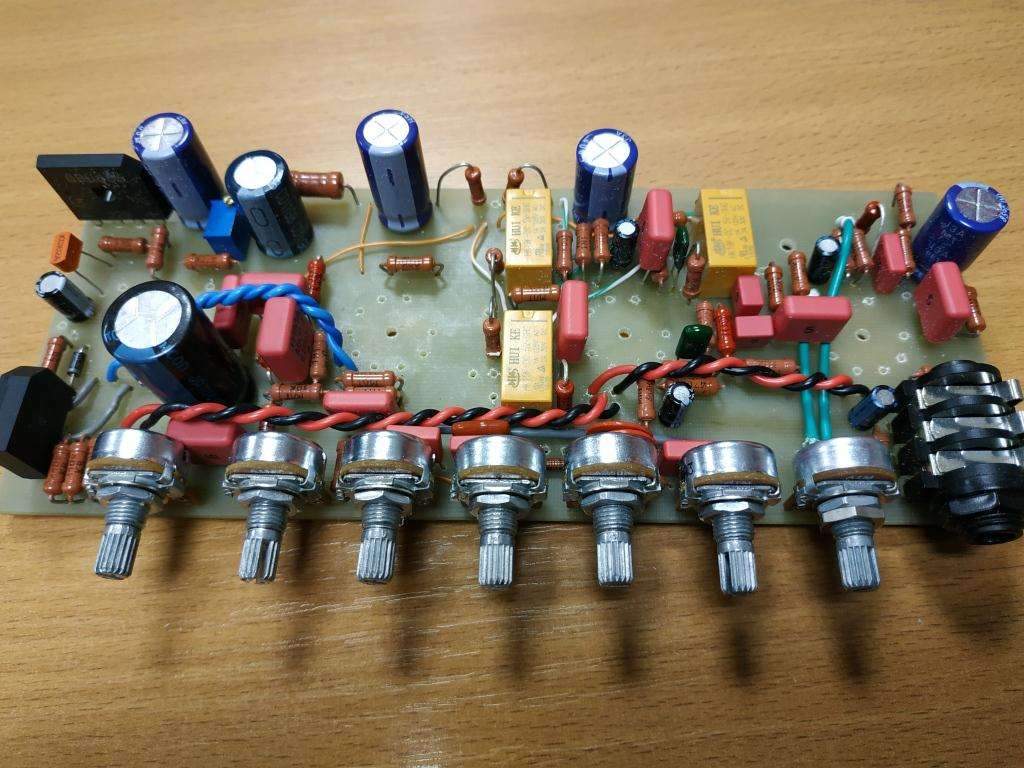

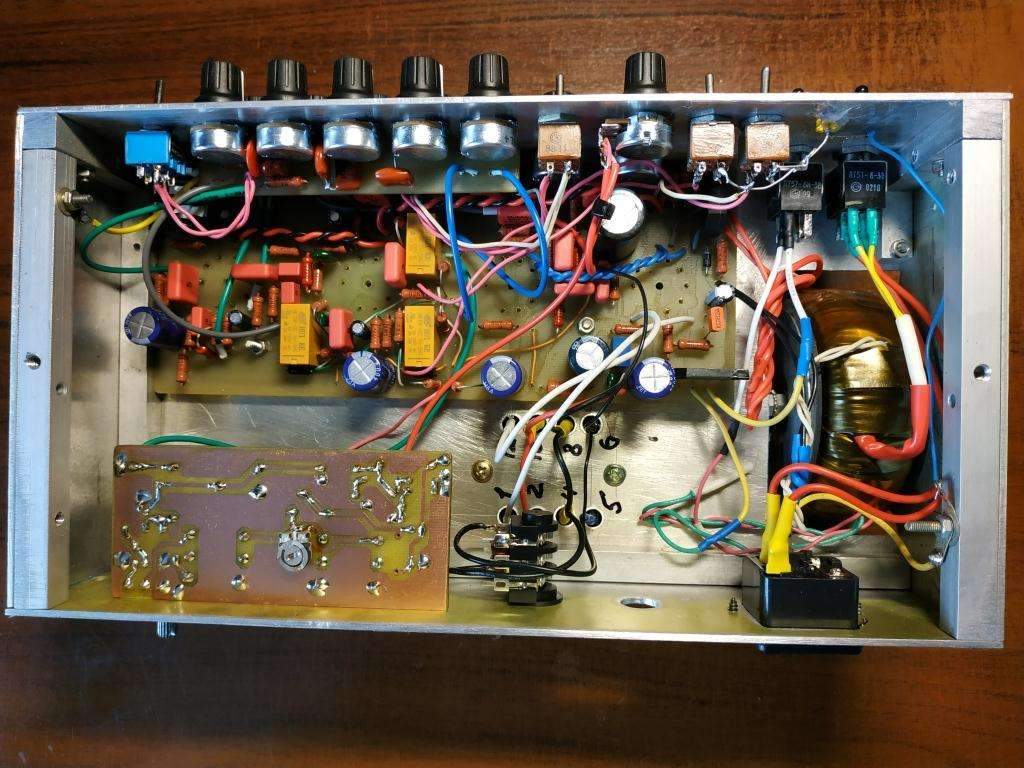

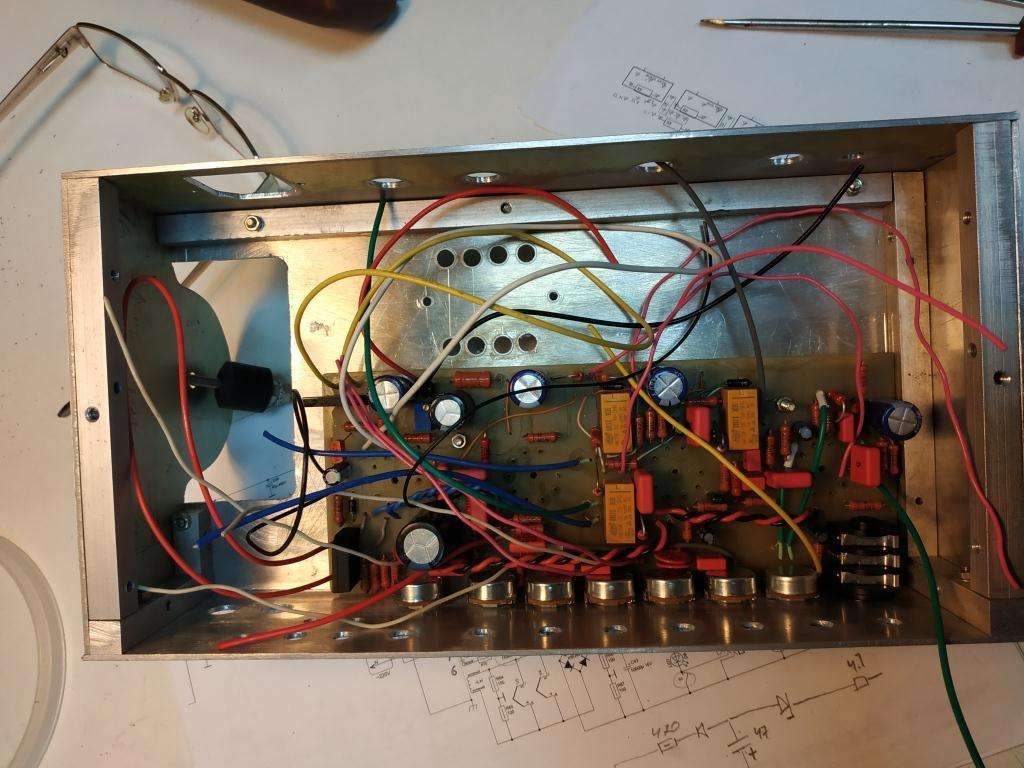

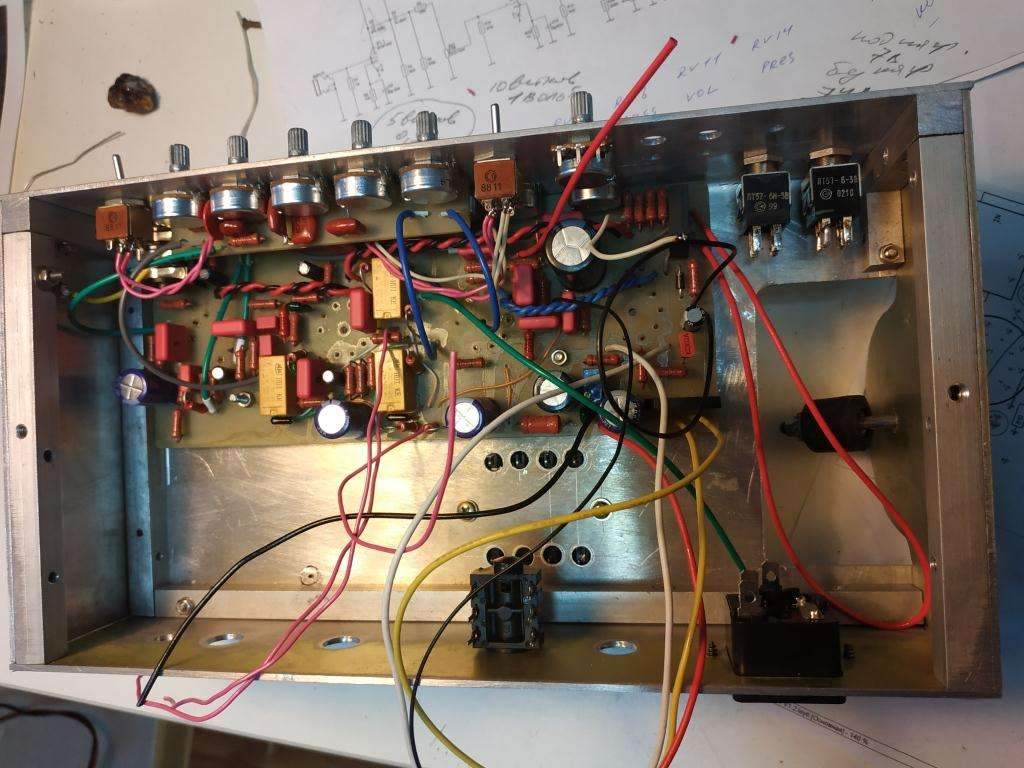

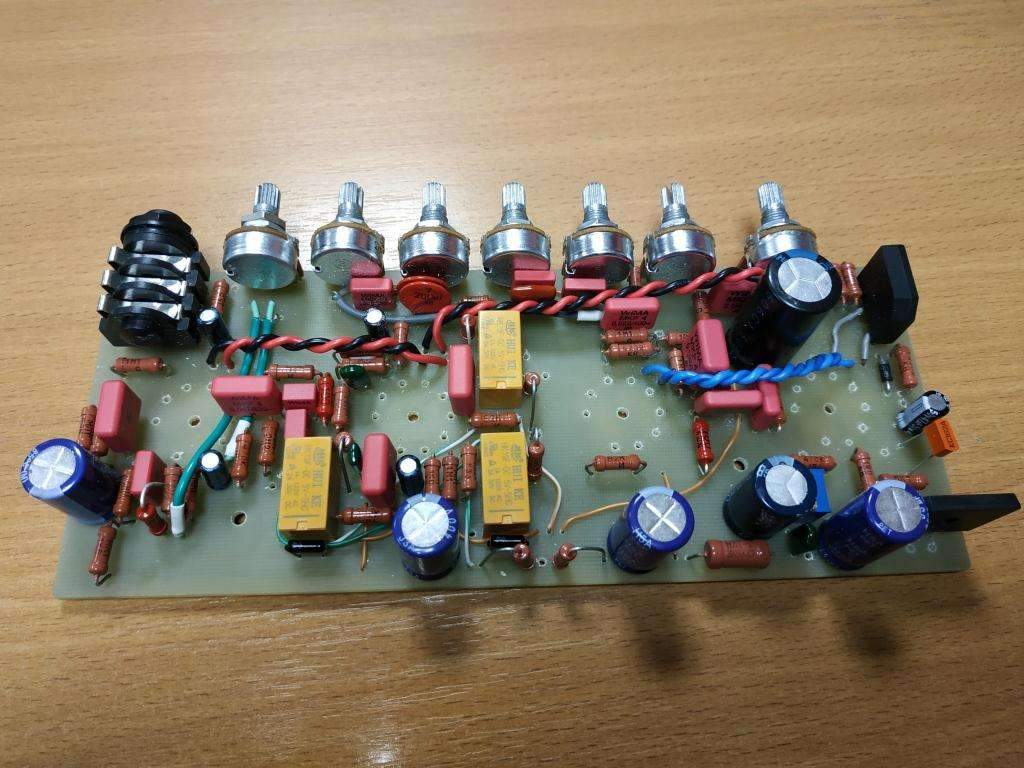

Ну и несколько фото процесса сборки.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Тёплый, ламповый, домашний.
« Ответ #2478 : Февраля 14, 2019, 18:17:35 »

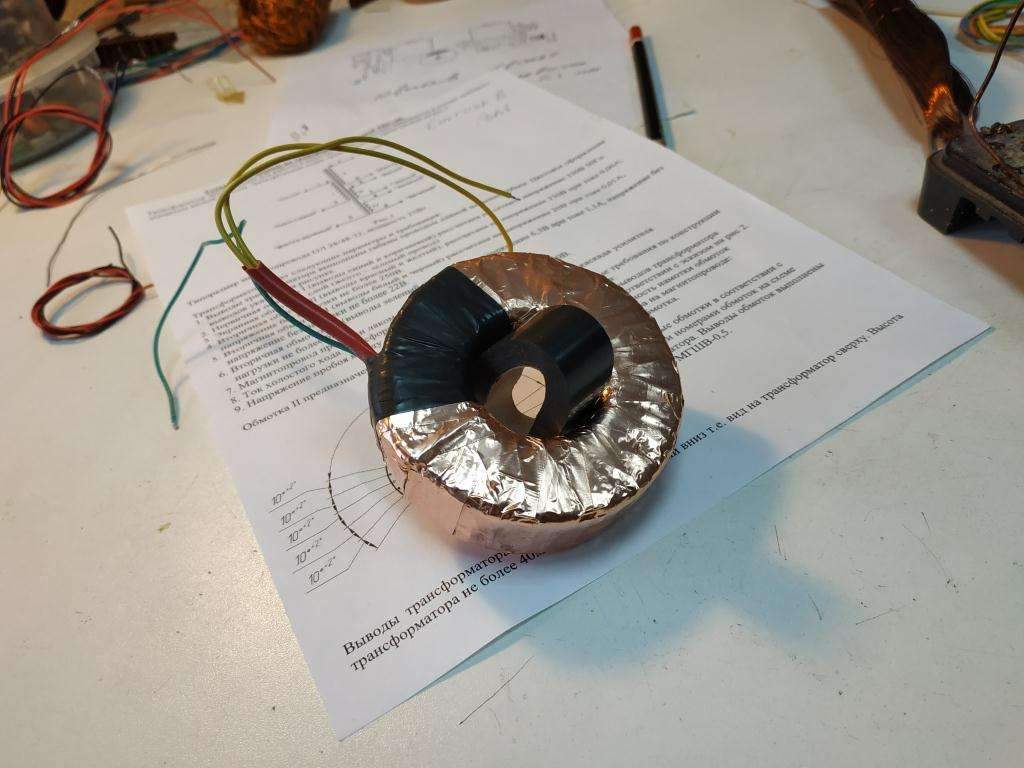

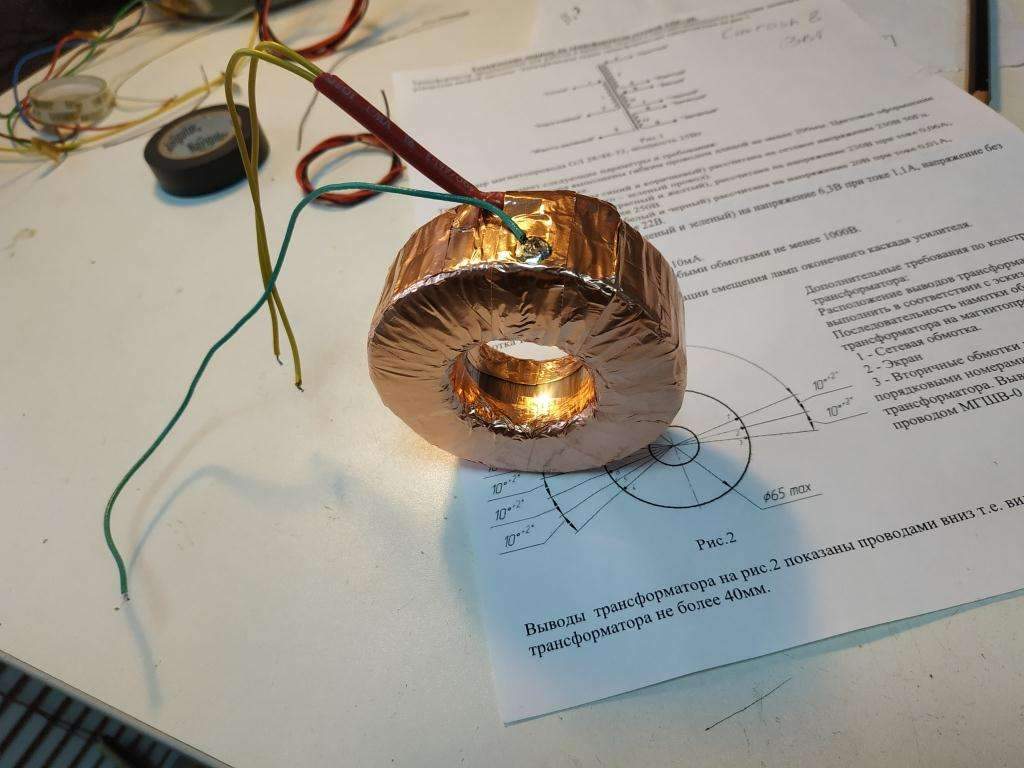

Силовой доматывал

Оффлайн agat

  • Новичок
  • *
  • Сообщений: 48
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #2479 : Февраля 14, 2019, 18:19:54 »
Да, первичку оставил заводскую.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Тёплый, ламповый, домашний.
« Ответ #2480 : Февраля 14, 2019, 18:28:08 »
Цитата: agat от Февраля 14, 2019, 18:19:54
Да, первичку оставил заводскую.
Тобишь накальную доматывал

Оффлайн agat

  • Новичок
  • *
  • Сообщений: 48
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #2481 : Февраля 14, 2019, 18:36:19 »

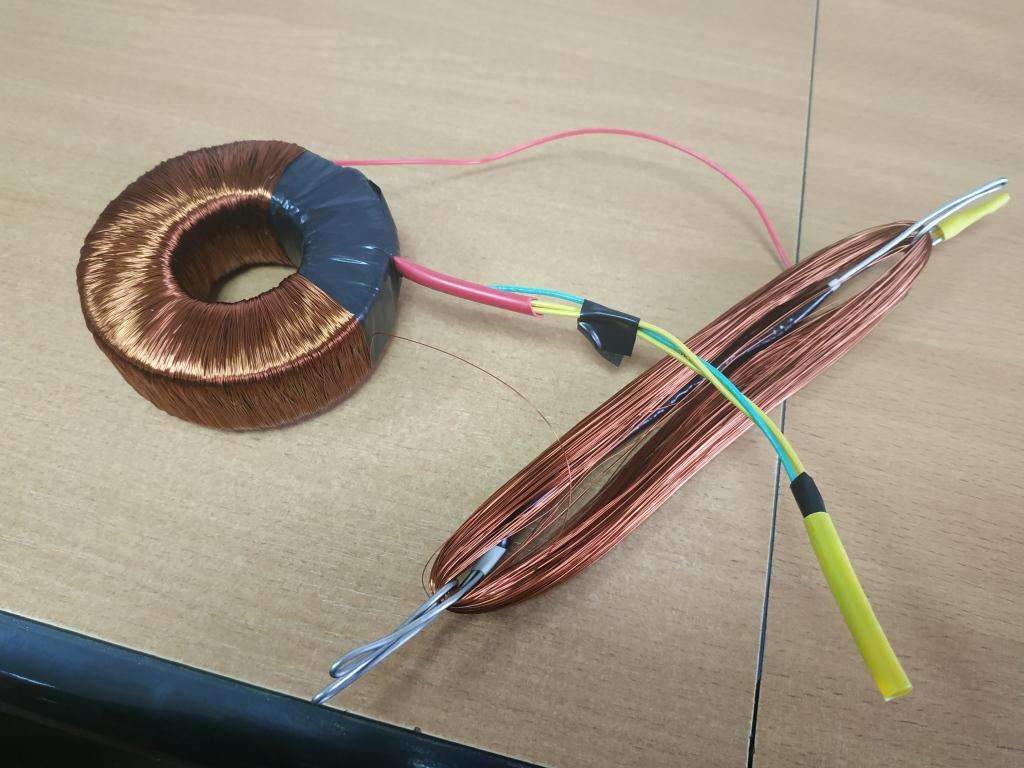

На последней фотке это анодная. Потом 20 вольт и последняя накальная, фоток не делал.

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #2482 : Февраля 14, 2019, 18:51:20 »
Кошерно, камрад! Хорошо сделал. Особо радует, что сразу запустилось. А то у большинства нет дружбы с 44м. Просто надо делать внимательно и всё.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Тёплый, ламповый, домашний.
« Ответ #2483 : Февраля 14, 2019, 18:56:55 »
Цитата: agat от Февраля 14, 2019, 18:36:19
На последней фотке это анодная. Потом 20 вольт и последняя накальная, фоток не делал.
Правильное решение.+++++

Оффлайн Prihodko

  • Частый посетитель
  • **
  • Сообщений: 138
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #2484 : Февраля 14, 2019, 20:55:00 »


Я тоже изменил немного плату. Изменения коснулись конденсатора С3, С6, С10, С11 и (С4 , который я соединил с потенциометрами bass и mid перемычкой). Хочу использовать конденсаторы Эпкос. Подскажите, так нормально будет или будет какой не будь фон за перемычки?

Оффлайн Андрей Барыга

  • Завсегдатай
  • ***
  • Сообщений: 335
  • Если у меня чего-то нет, то оно вам и не нужно.
Re: Тёплый, ламповый, домашний.
« Ответ #2485 : Февраля 19, 2019, 13:14:46 »
 Немножко сначала насторожило, что регулировка баса на канале перегруза получилось наоборот.
*******
Бродит схема Энгла, у которой 2 нога пота баса не туда идет. Сам налетал, красивую плату пилить пришлось.

Оффлайн Kulibinbig Автор темы

  • Эксперт
  • *****
  • Сообщений: 1279
  • Эх, играть бы научиться...
Re: Тёплый, ламповый, домашний.
« Ответ #2486 : Февраля 19, 2019, 15:18:52 »
Цитата: Андрей Барыга от Февраля 19, 2019, 13:14:46
Немножко сначала насторожило, что регулировка баса на канале перегруза получилось наоборот.
*******
Бродит схема Энгла, у которой 2 нога пота баса не туда идет. Сам налетал, красивую плату пилить пришлось.
Да, косяк. Но переделывается за 3 мин.

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 698
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #2487 : Февраля 20, 2019, 12:02:22 »
Хорошо что при изготовлении 44-го насторожился с этой ногой и заранее перерисовал плату. Кстати вчера пришли с Али адаптеры под лампы. Слегка их допилю и попробую как 44-й звучит с 12ах7 вместо 6н2п. Благо, поскольку мощник у меня на ГУ-17 вместо 6н23п, высоты корпуса вполне хватает.

Оффлайн Himan

  • Завсегдатай
  • ***
  • Сообщений: 289
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #2488 : Февраля 20, 2019, 21:13:59 »

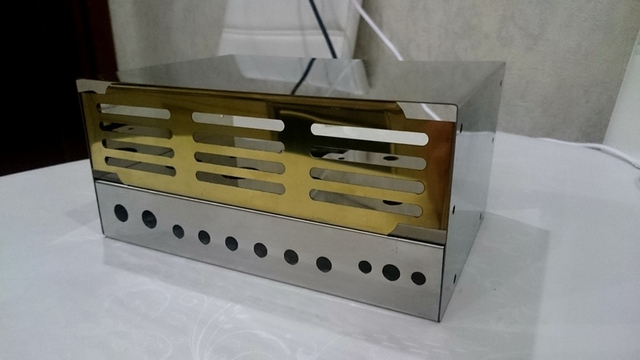

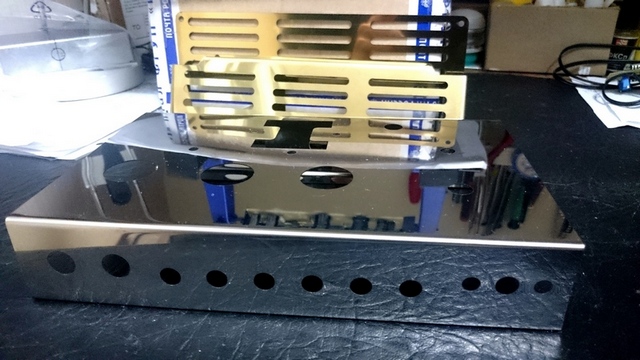

сегодня наконец таки выкроил время и согнул шасси с корпусом.
Блестит как у кота яйца, подумал не перебор? :o




Оффлайн Undead_J

  • Завсегдатай
  • ***
  • Сообщений: 314
Re: Тёплый, ламповый, домашний.
« Ответ #2489 : Февраля 20, 2019, 21:19:41 »
Ого, как хромированный! Класс!
