Нужна плата

Франшиза?

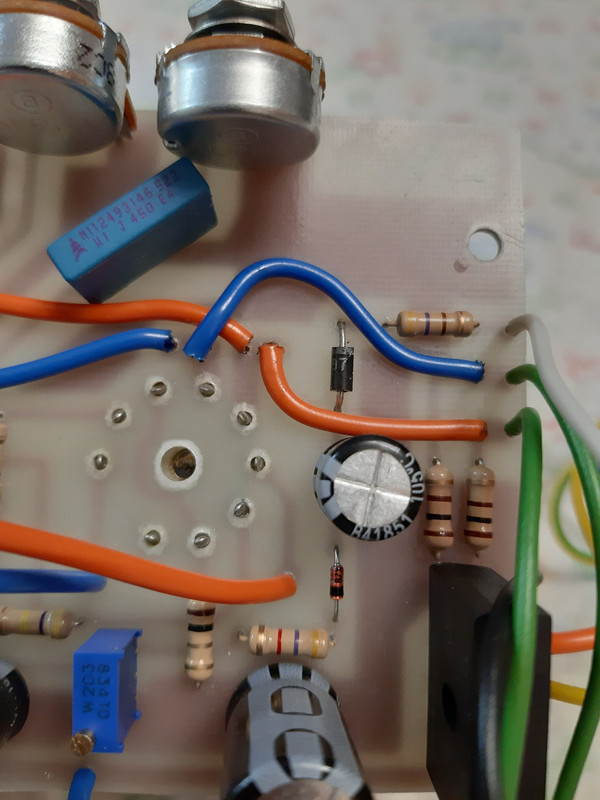

Сколько смещение приходит с обмотки транса? Что написано на триммере? Цифирки интересуют. Стабилитрон направление не перепутал?

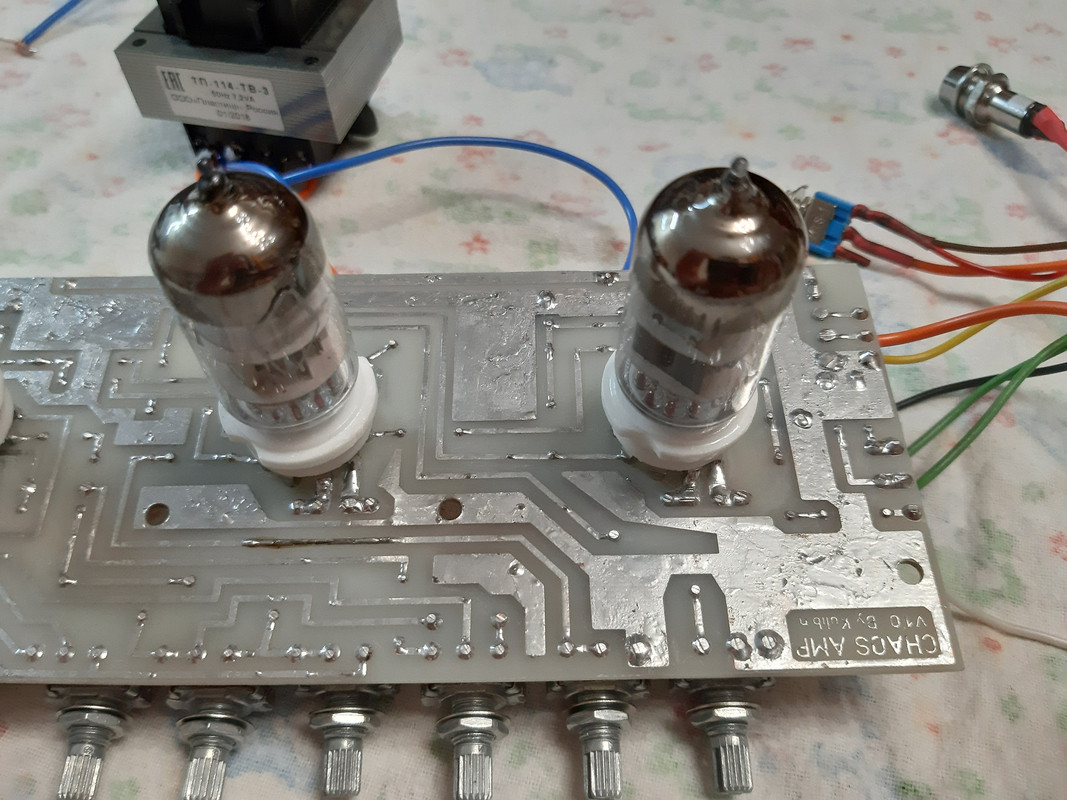

Посмотри плату на предмет непропаев, соплей или разрывов дорожек. Если ты уже проверил правильность установки компонентов и припаяных проводов. Не доверяю я самодельным платам))

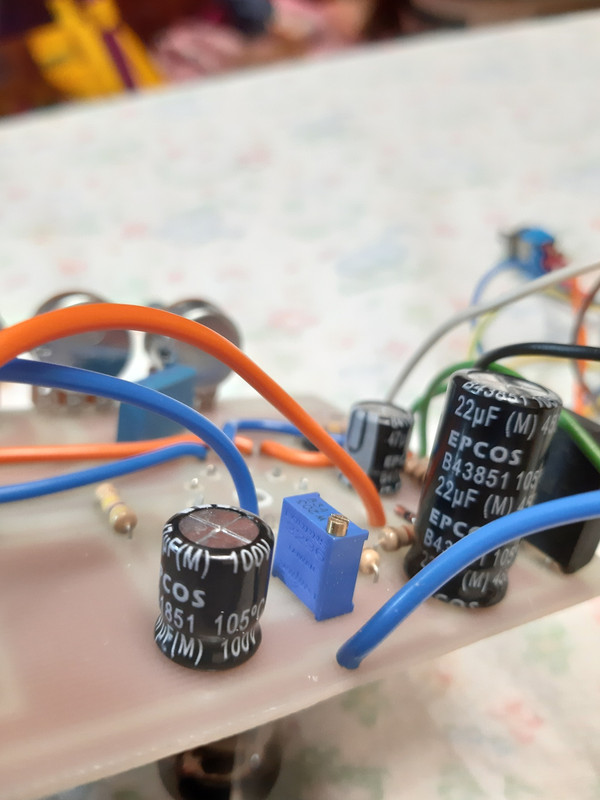

Эпкос слева от триммера не вскрыться ли пытается? Полярность его проверь.

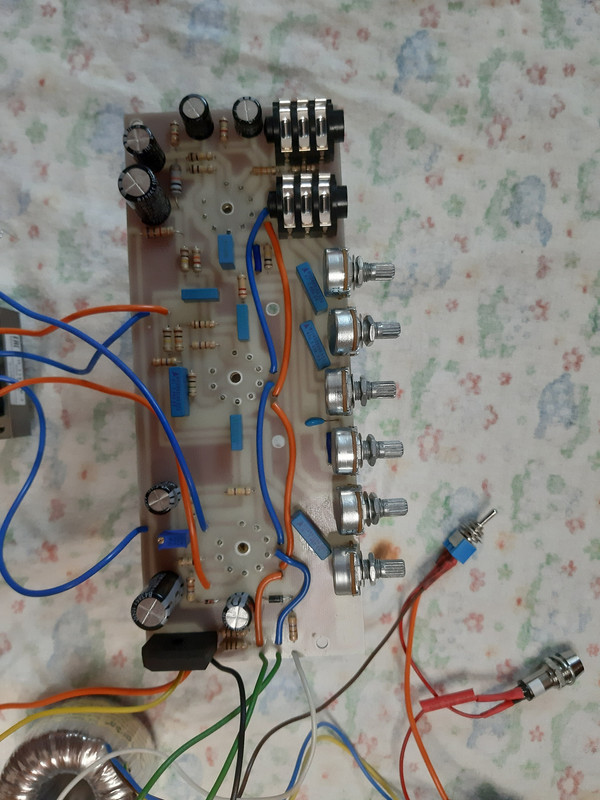

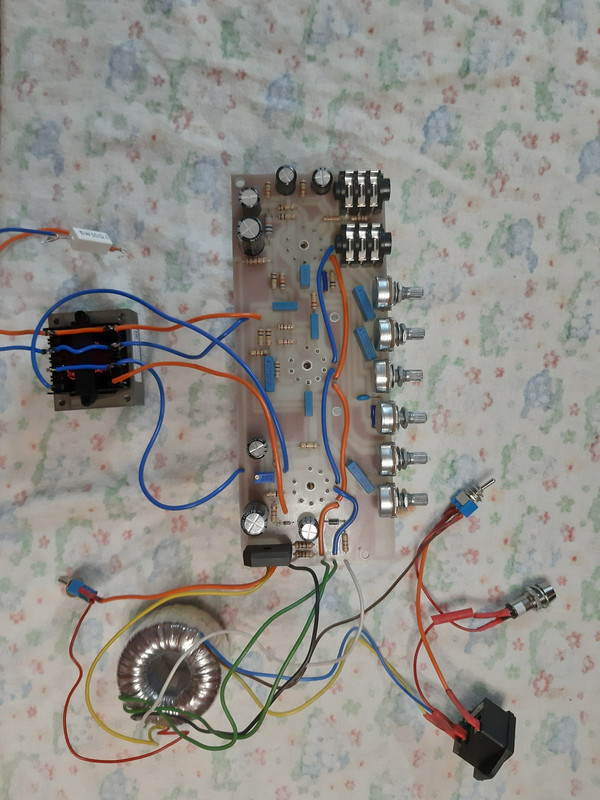

Я извеняюсь,  а как замерить смещение с обмотки транса: не помню, какие там цвета с транса на обмотке смещения,эту плату я не собирал. Можешь кинуть сюда хорошие фото платы с обоих сторон, если косяки есть - найдем.

Если все так, как ты говоришь, то по моему мнению (я не спец) выходная лампа просто дохлая.

Смещение- это минус сколько вольт относительно земли на 2 и 7 ногах  V3. Регулируется подстроечником. По идее там должно быть вольт от -7-8. Если до этого или хуже того 0, то косяк где-то в цепи смещения от транса до этих ног. Засветишься тут, под 30Вт рассеивать... Если близко и регулируется подстроечником, то скорее всего дело в лампе.

К плате припаяй провод на землю. Около входного гнезда. И этот провод на шасси прикрути.

Проще всего через корпус потенциометра гейна- от него проводок к земле платы поближе к входу, и зачистить отверстие под шток на шасси. Либо через одну из стоек платы. Главное чтобы только через одну точку!
В чём косяк-то был?

Косяка то и небыло)))))).  Я подстроечник крутил против часовой, думал это на уменьшение. Сегодня покрутил по часовой и мв начали уменьшаться)))))
