Re: Тёплый, ламповый, домашний.
« Ответ #2715 : Мая 09, 2019, 23:26:32 »
Камрады, подскажите - если вместо 20в на силовом трансе будет 25, не критично? Решил собрать  chaos zero, но проблема с трансформатором. Смотрю, что тан 22 может подойти, но там 25в.

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #2716 : Мая 10, 2019, 13:02:40 »
Даже если вдруг не хватит регулировки подстроечника, то ничего не мешает поставить другой стабилитрон вроде BZX55C10. Так что некритично.
« Последнее редактирование: Мая 10, 2019, 13:05:16 от Иван Ивановский »

Оффлайн begemoth

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #2717 : Мая 11, 2019, 22:13:23 »
Спасибо!
Хотя я уже нашел, кто намотает тор. Но тем кто будет собирать будет полезно знать альтернативу.
Теперь не знаю, брать у Ерасова выходной трансформатор, или есть альтернативы получше. Hammond 125A будет лучше или те же яйца, только в профиль?
ПыСы усилитель собирается исключительно для дома и просто из-за того, что хочется собрать самому. Вопрос цены не стоит (хотя доставка ерасовского транса в Киев обойдется почти столько же, сколько хаммонд здесь по месту).

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #2718 : Мая 11, 2019, 23:14:57 »
Hammond 125A вряд ли будет лучше, он тупо в 1.5 меньше, на пределе по мощности. А вот если Hammond 125В и ерасовский ТП114-ТВ-3 с доставкой по цене одинаково выйдут, то тут другое дело. Неужели доставка в Киев из Пензы сейчас $75 при цене самого транса в $11? Дела... ???
« Последнее редактирование: Мая 11, 2019, 23:18:26 от Иван Ивановский »

Оффлайн Overrrdrive

  • Эксперт
  • *****
  • Сообщений: 1911
  • Репутация: +107/-8
  • I love DIY.
Re: Тёплый, ламповый, домашний.
« Ответ #2719 : Мая 12, 2019, 14:24:20 »
Хочу делать 44-ый, силовик нормальный особо негде быстро достать, но есть ТН32 и ТА13, с последним понятно 4х56В последовательно + 2х12В последовательно. У ТН32 обмоток 4 штуки по 6,3В, есть ли смысл с точки зрения помехозащищенности завести на каждую лампу свою накальную обмотку, или не парится и соединить обмотки параллельно?

Оффлайн Prihodko

  • Частый посетитель
  • **
  • Сообщений: 138
  • Репутация: +12/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #2720 : Мая 12, 2019, 21:10:48 »
Всем привет. Хаос зеро практически собран, осталось запихнуть в деревянный корпус. Спасибо автору за подробный проект и всем кто помогал советами.
Хочу также собрать Хаос 44. Помогите с силовым трансформатором , точнее подскажите есть он на чип и дип , если да то укажите какой именно

https://www.chipdip.ru/catalog-show/power-transformers?p.0=Торэл&page=4


... и добавил:

На сайте чип и дип   Тор ТТП- 60        11 моделей, а я как то не особо понимаю
« Последнее редактирование: Мая 12, 2019, 23:05:31 от Prihodko »

Оффлайн Overrrdrive

  • Эксперт
  • *****
  • Сообщений: 1911
  • Репутация: +107/-8
  • I love DIY.
Re: Тёплый, ламповый, домашний.
« Ответ #2721 : Мая 12, 2019, 22:31:31 »
Prihodko, в экселевской таблице есть параметры транса.

Цитировать
1. Первичная обмотка I (выводы синий и коричневый) рассчитана на сетевое напряжение 230В 50Гц.
2. Экранная обмотка 1 слой (желто – зеленый провод).
3. Вторичная обмотка II (выводы красный и желтый), рассчитана на напряжение 230В при токе 0,1А,
напряжение без нагрузки не более 250В.
4. Вторичная обмотка III (выводы белый и черный) рассчитана на напряжение 20В при токе 0,01А,
напряжение без нагрузки не более 22В.
5. Вторичная обмотка IV (выводы зеленый и зеленый) на напряжение 6,3В при токе 2,5А, напряжение без
нагрузки не более 6,9В.

В чиде такого нету.

Оффлайн Prihodko

  • Частый посетитель
  • **
  • Сообщений: 138
  • Репутация: +12/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #2722 : Мая 12, 2019, 22:48:13 »
Цитата: Overrrdrive от Мая 12, 2019, 22:31:31
Prihodko, в экселевской таблице есть параметры транса.

В чиде такого нету.
А где можно заказать,  не подскажите?

Оффлайн Overrrdrive

  • Эксперт
  • *****
  • Сообщений: 1911
  • Репутация: +107/-8
  • I love DIY.
Re: Тёплый, ламповый, домашний.
« Ответ #2723 : Мая 12, 2019, 23:03:36 »
Цитата: Prihodko от Мая 12, 2019, 22:48:13
А где можно заказать,  не подскажите?
Как видно из поста выше, про колхозные таны  :pozor: не подскажу...

Оффлайн Prihodko

  • Частый посетитель
  • **
  • Сообщений: 138
  • Репутация: +12/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #2724 : Мая 12, 2019, 23:10:36 »
Цитата: Prihodko от Мая 12, 2019, 22:48:13
А где можно заказать,  не подскажете?

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Тёплый, ламповый, домашний.
« Ответ #2725 : Мая 12, 2019, 23:16:46 »
Цитата: Prihodko от Мая 12, 2019, 22:48:13
А где можно заказать,  не подскажите?
http://torel.ru/

Оффлайн def32

  • Новичок
  • *
  • Сообщений: 81
  • Репутация: +0/-0
  • Иркутск
Re: Тёплый, ламповый, домашний.
« Ответ #2726 : Мая 13, 2019, 11:00:10 »
Цитата: Иван Ивановский от Мая 12, 2019, 23:16:46
http://torel.ru/
из моей с ними переписки (ответ TOREL), когда заказывал по указанным выше параметрам:
Цитировать
Маркировка ТТП-60
(230Вх0,1А;20Вх0,01А;6,3Вх2,5А) Вх230,  --
цена 960 руб/шт
 х.х  выходных обмоток  соответствует запросу , экран присутствует
контакт: office@torel.ru или market-torel@mail.ru (1й предпочтительней)
« Последнее редактирование: Мая 13, 2019, 11:06:44 от def32 »

Оффлайн Overrrdrive

  • Эксперт
  • *****
  • Сообщений: 1911
  • Репутация: +107/-8
  • I love DIY.
Re: Тёплый, ламповый, домашний.
« Ответ #2727 : Мая 14, 2019, 20:32:36 »

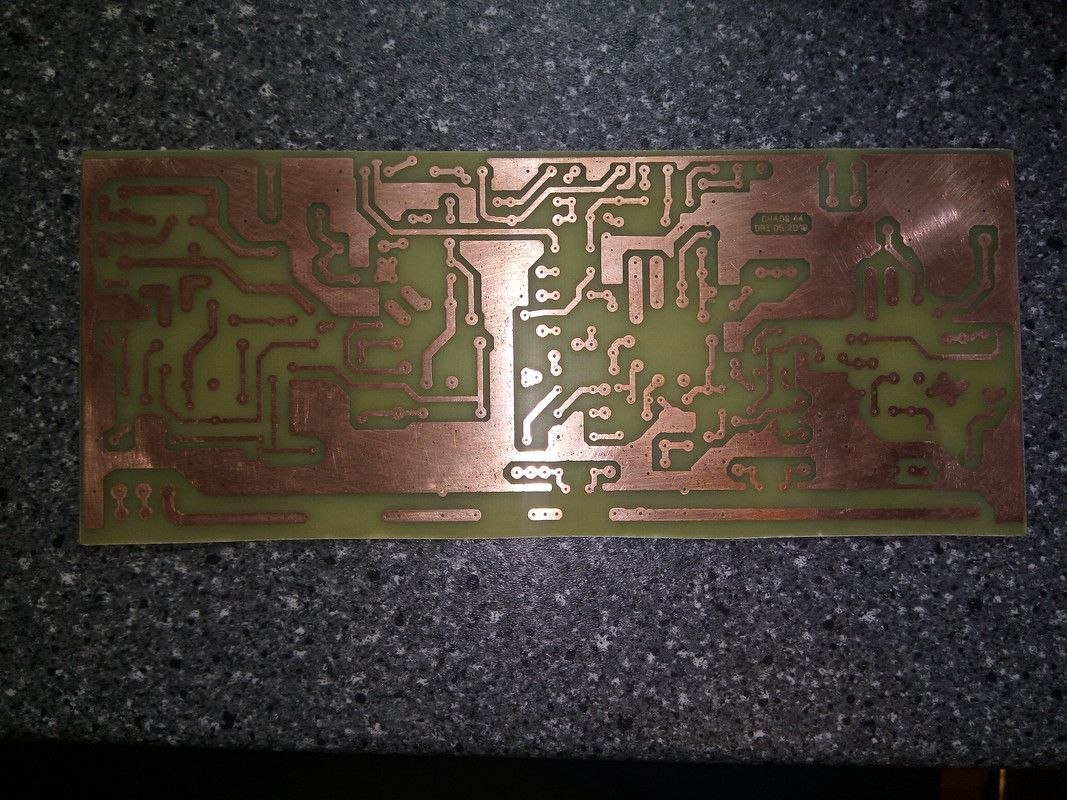

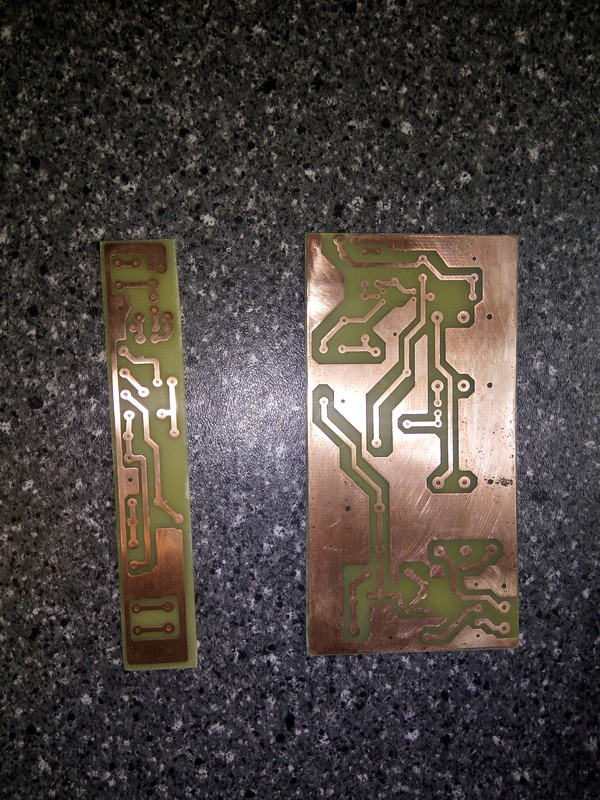

Начал делать, печатку подправил под свои детали. Кстати, кто чем изолирует дорожки на плате или оставляете луженую просто?



Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2694
  • Репутация: +665/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #2728 : Мая 14, 2019, 21:03:50 »
Я, к примеру, вообще без лужения обхожусь. Запаиваю детальки, очищаю плату, и вскрываю парой слоёв лака.

Оффлайн Overrrdrive

  • Эксперт
  • *****
  • Сообщений: 1911
  • Репутация: +107/-8
  • I love DIY.
Re: Тёплый, ламповый, домашний.
« Ответ #2729 : Мая 14, 2019, 21:44:06 »
Цитата: Medvedeff8 от Мая 14, 2019, 21:03:50
Я, к примеру, вообще без лужения обхожусь. Запаиваю детальки, очищаю плату, и вскрываю парой слоёв лака.
А лак полиуретановый?
