Re: Тёплый, ламповый, домашний.
« Ответ #3000 : Октября 05, 2019, 08:26:44 »

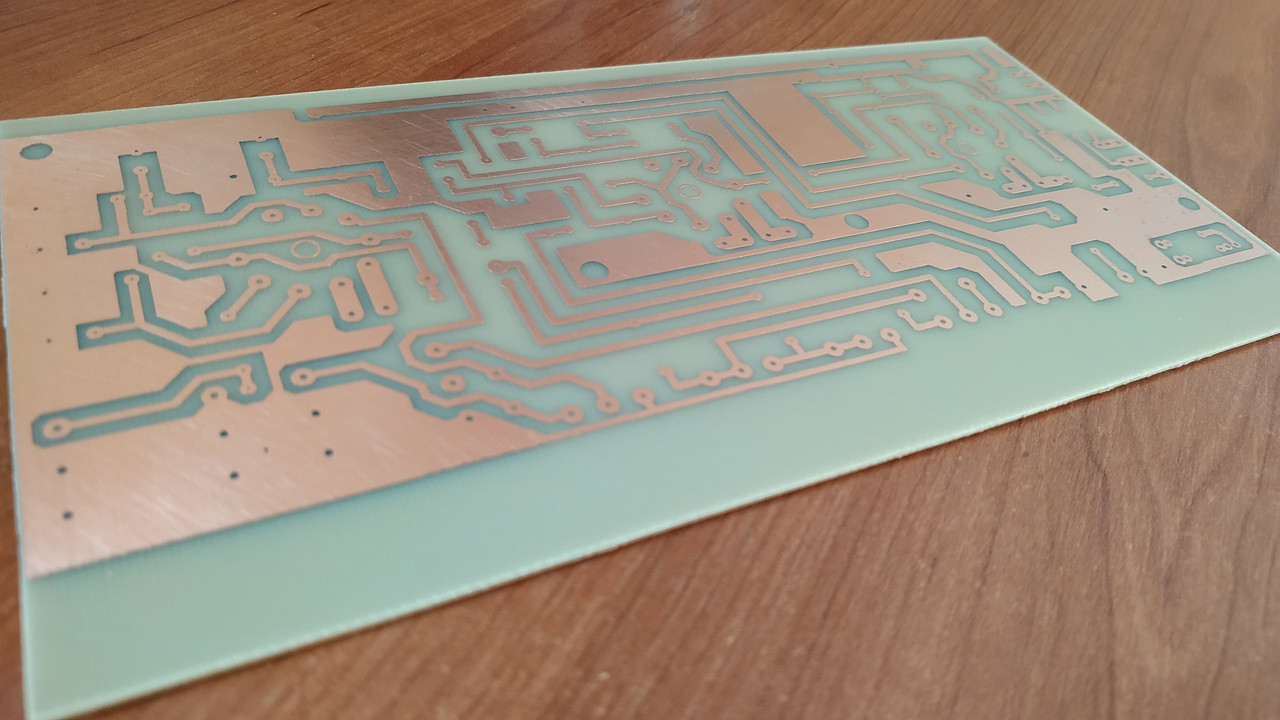

Вот и я решил попробовать собрать Зеро. Шасси уже выгнул на работе, плату протравил (с небольшими изменениями в трассировке, пришлось убрать разводку под диодный мост, который заменил двухполупериодным выпрямителем на двух диодах, силовой трансформатор будет с анодной обмоткой 224-0-224 вольта, по накалу тоже немного скорректировал, поскольку будет две накальные обмотки, одна на предусилитель, другая на оконечник. Так же разместил на плате светодиодный индикатор включения, запитанный от накала, и добавил пятачки на плату для брайтового конденсатора).
Детальки уже почти все есть, жду еще гнезда, альфу, и еще кой-чего по мелочи, и можно собирать. Выходной трансформатор намотаю на железе от ТВЗ-2Ш, опыт уже есть.







« Последнее редактирование: Октября 05, 2019, 08:43:07 от Medvedeff8 »

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3233
  • Репутация: +732/-3
  • Санкт-Петербург
Re: Тёплый, ламповый, домашний.
« Ответ #3001 : Октября 05, 2019, 09:11:18 »
Medvedeff8   :Красиво :) /   а какая толщина металла шасси и будешь ли его красить

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Тёплый, ламповый, домашний.
« Ответ #3002 : Октября 05, 2019, 09:42:14 »
Хорошее начало+.В своё время делал его толщина около 1мм\ гнул от крышки комповой.Вполне пойдёт.
https://picua.org/images/2019/10/05/378f6774426b0ae741c1d6139d984efc.jpg
« Последнее редактирование: Октября 05, 2019, 09:49:38 от Darksid »

Оффлайн Prihodko

  • Частый посетитель
  • **
  • Сообщений: 138
  • Репутация: +12/-0
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #3003 : Октября 05, 2019, 09:47:12 »
Цитата: Prihodko от Октября 04, 2019, 21:14:34
подскажите, если к хаус зеро подключить преамб хаус 035, то по звуку выйдет, хаус 44 или все-таки будут какие-то отличия?

... и добавил:

и подскажите такой вопрос: если подключиться на хаус зеро в инпут и одновременно с преампом в лайн-ин, и все это дело скоммунитировать черз А/В свитч педаль, ничего не сгорит? (А канал-будет чистый, а В-канал будет перегруз)
Цитирую вопрос, подскажите с ответом

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Тёплый, ламповый, домашний.
« Ответ #3004 : Октября 05, 2019, 09:52:40 »
Преамп в линейный вход Zero/по звуку пробовать надо.У меня всё играет хорошо.На фото.... ;D
« Последнее редактирование: Октября 05, 2019, 09:59:50 от Darksid »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2694
  • Репутация: +665/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3005 : Октября 05, 2019, 09:55:38 »

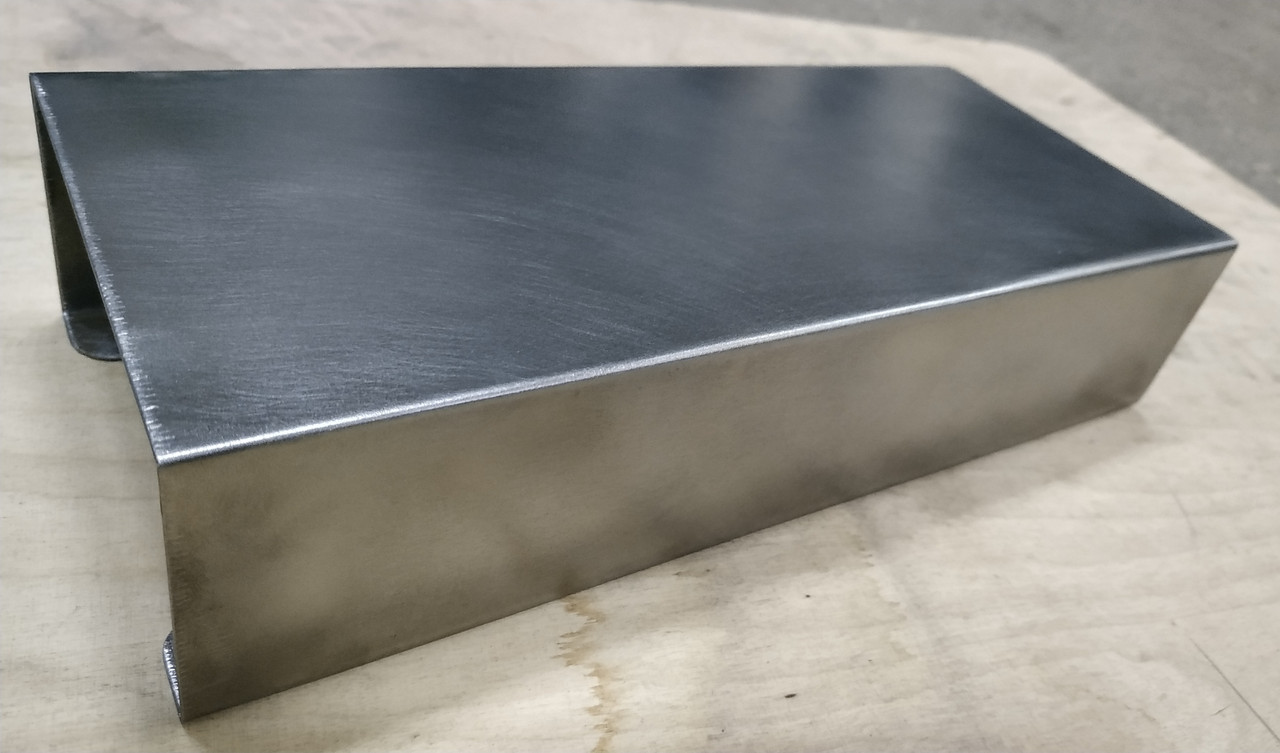

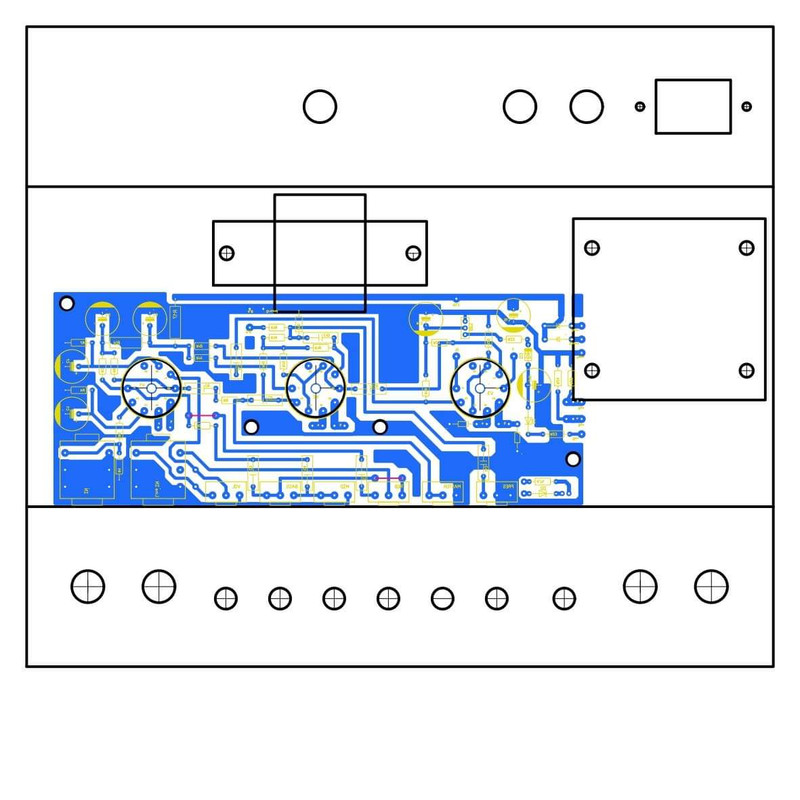

Толщина 1 мм. Металл обычный, черный, поэтому покраска обязательно. Красить буду традиционно порошковой краской. Компоновка будет такая:



Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3233
  • Репутация: +732/-3
  • Санкт-Петербург
Re: Тёплый, ламповый, домашний.
« Ответ #3006 : Октября 05, 2019, 09:58:14 »
OK :)

Оффлайн Андрей Барыга

  • Завсегдатай
  • ***
  • Сообщений: 329
  • Репутация: +52/-2
  • Если у меня чего-то нет, то оно вам и не нужно.
Re: Тёплый, ламповый, домашний.
« Ответ #3007 : Октября 05, 2019, 20:03:56 »
Medvedeff8, По-моему, стоечки под плату пополам пилить придется)) Там 8 мм надо, не больше. И лучше брать папу-маму, PCHSN-8, удобнее крепить, иначе винты пилить надо будет, насквозь проходить через китайцев проблематично.
Может, не очень понятно, но кто делал - тот поймет.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2694
  • Репутация: +665/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3008 : Октября 05, 2019, 20:34:08 »
Аедрей, у меня шасси высотой 60 мм. Так что стоечки будут как раз. Как бы подкладывать еще не пришлось... Хотел уточнить нюанс. Гнезда и потенциометры расположены не на одной линии. Какова разбежность между ними? Я так прикинул, около 4.5 мм. Правильно?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90308
  • Репутация: +10009/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Тёплый, ламповый, домашний.
« Ответ #3009 : Октября 05, 2019, 20:59:01 »
Андрей Барыга, зачем насквозь? ДЛЯ ЧЕГО? ??? Два винта кто-то запретил? При такой длине проблем нет.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Тёплый, ламповый, домашний.
« Ответ #3010 : Октября 05, 2019, 21:06:07 »
Цитата: Medvedeff8 от Октября 05, 2019, 20:34:08
... Гнезда и потенциометры расположены не на одной линии. Какова разбежность между ними? Я так прикинул, около 4.5 мм. Правильно?

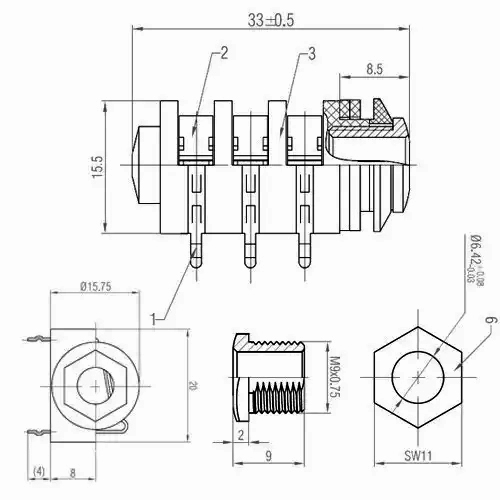

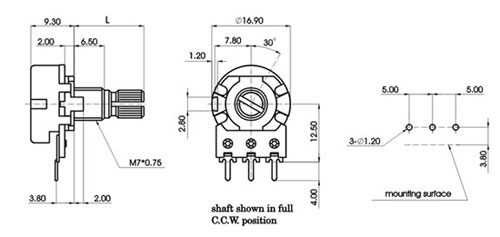

На всякий случай намекну, что есть гнезда с удлиненными выводами, какраз для монтажа вровень с потенциометрами
Для обычных да, разлет 4,5мм




Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2694
  • Репутация: +665/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3011 : Октября 05, 2019, 21:49:29 »
Да, я в курсе насчет удлиненных выводов. Но заказывал обычные. И в общем, меня даже вполне устраивает такая картина, если ряд потенциометров будет немного ниже, а гнезда и тумблера строго по продольной оси.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2694
  • Репутация: +665/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3012 : Октября 07, 2019, 17:34:21 »

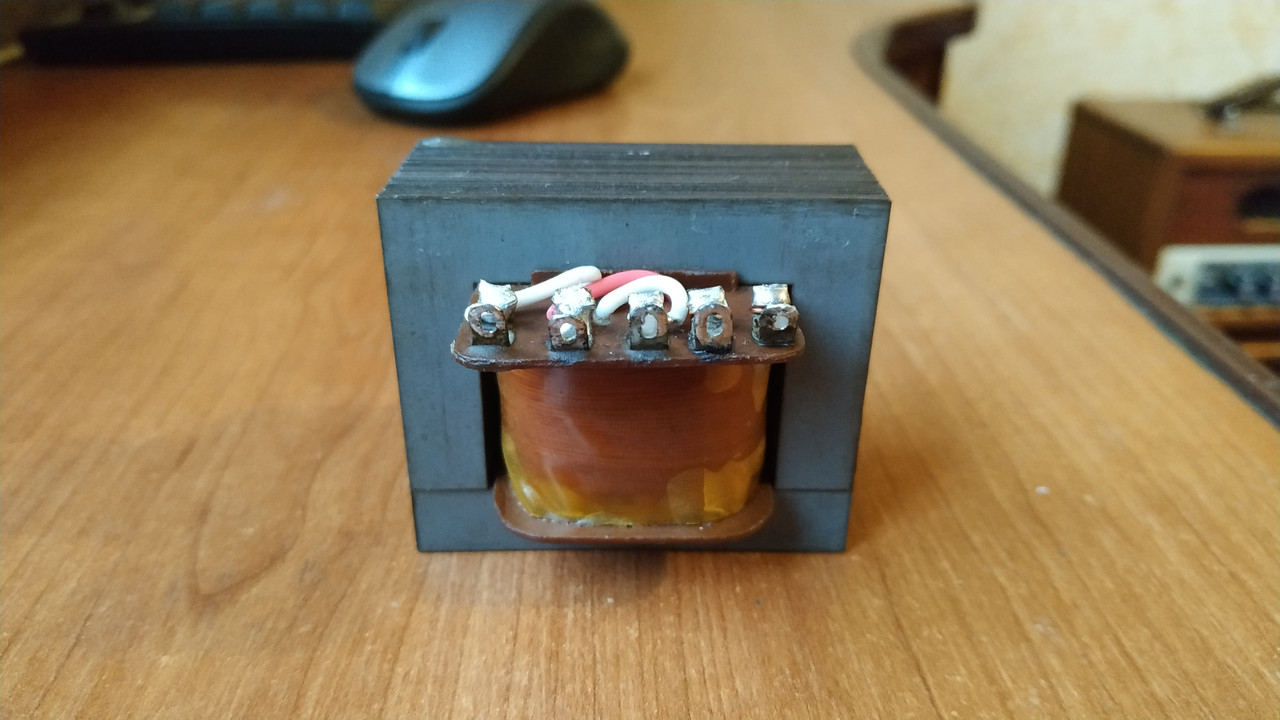

Намотал для Хаос Зеро выходничок на железе от ТВЗ. 3000 витков первички со средней точкой, проводом 0.14 мм,  и 67 витков вторички проводом 0.5 мм. Пропитал в воско-парафине.



Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Тёплый, ламповый, домашний.
« Ответ #3013 : Октября 07, 2019, 18:23:45 »
Цитата: Medvedeff8 от Октября 07, 2019, 17:34:21
Намотал для Хаос Зеро выходничок на железе от ТВЗ. 3000 витков первички со средней точкой, проводом 0.14 мм,  и 67 витков вторички проводом 0.5 мм. Пропитал в воско-парафине.



Блин, вот у тебя велик! :worship: Трансы мотает, примочки- паяет, и так быстро главное...!

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2694
  • Репутация: +665/-27
  • Слабоумие и отвага!
Re: Тёплый, ламповый, домашний.
« Ответ #3014 : Октября 07, 2019, 19:15:40 »
tom cat, а то!  ;)
