Здравствуйте, возможно обратился не туда, но все же попробую. Решив собрать свой собственный усилитель нашел эту тему и начал по ней собирать. Однако на последних шагах (регулировки подстрочного резистора) появился сильнейших фон в динамках. Поскольку пока что не достаточно разбираюсь в данной теме, обращаюсь сюда. Понимаю, что вариантов может быть бесчисленное множество, поэтому, подскажите пожалуйста, с чего начать искать проблему? Заранее спасибо.

То есть, пока не крутил подстройку, фона не было?

Когда начал настраивать (на резисторе R20 15mv) было 0mv, чем больше увеличивал, тем сильнее становился шум.

... и добавил:

Звук-то хоть какой-то есть?

Гитару не подключал (слишком большой шум), но просто подключив провод и понажимал пальцем, сигнала не было.

Может, ли идти такой сильный фон, из за того, что динамики, на которых я проверяю лежат без корпуса (не собрал ещё)?

Medvedeff8, у новичков есть такая особенность - называть фоном любой звук, любой частоты и интенсивности, если он не сопоставлен с полезным сигналом. В силу чего, человек привыкший к систематизированной терминологии, логично предполагает наличие проблемы в цепи питания. Однако в данном случае, так-же с высокой вероятностью, речь может идти о НЧ свисте, и следовательно о перевернутой фазе

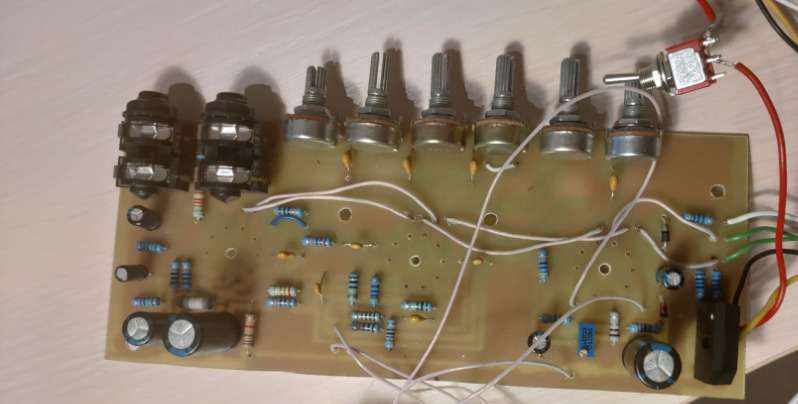

И фото плат с обеих сторон. Особенно качество пайки интересует. Такого насмотрелся))

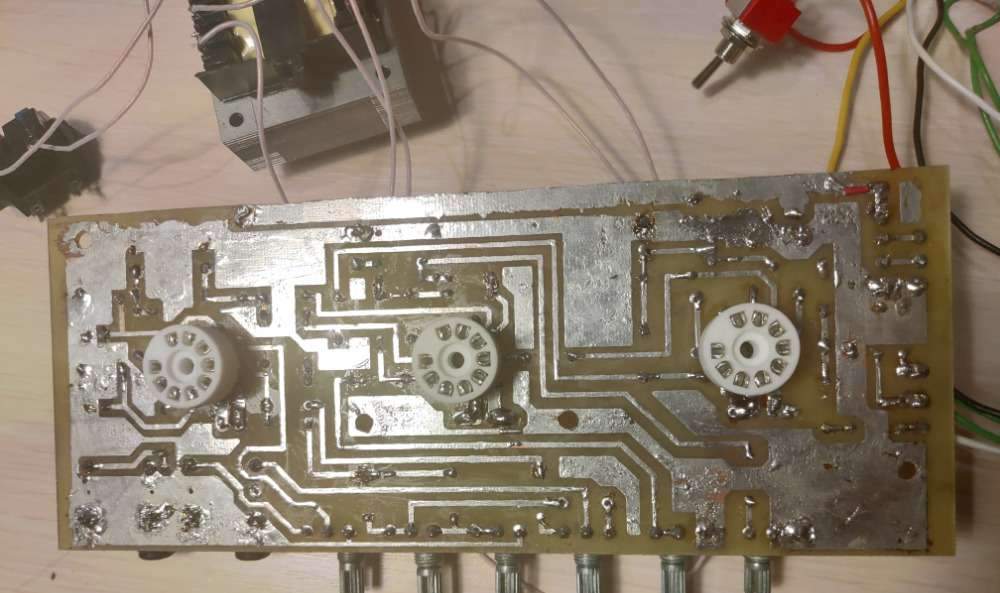

Ну тут явно 50 Гц фон. Определенно, проблема либо по анодному питанию, либо по смещению. Плата ужасна. Протравлена плохо, лужение размазанное и наляпанное, флюс жжёный присутствует... Советую переделать. И лужение лучше не делать вовсе, если не получается нормально. Просто после удачного запуска схемы, покрыть плату акриловым лаком со стороны дорожек, чтоб не окислялись, предварительно отмыв плату от флюса.

Ой, йож... Я и не глянул на ту фотку. Там точно все прошило уже. Начни с кондеров. Проверишь на этой плате, когда заработает - перенесешь все на новую нормальную плату.
