ок. спрошу по другому - каб с 1 динамиком, 100дБ при 1в, сколько будут отдавать дБеллов, при том же 1 ватте подведенном к кабу, но если в кабе уже 2 таких динамика?

Tander, также 100 дБ. Мощность на каждый будет вполовину меньше (-3дБ), умноженная на два динамика (+3 дБ). Итог закономерен. Разумеется, при прочих равных условиях.

Делитель на выходе преда в топку! Мастер что на петле. Остальное верно.

Т.е. на преде R33 и R34 убрать?

ДА, там не надо так сильно давит сигнал. Тем более если делаешь обход петли.

По схемам так, но канальная громкость и сразу Мастер нехорошо. лучше после Мастера делать полный обход если он реально нужен. Как по мне, обход петли профанация. Создавайте аппарат так, чтобы каскады петли были частью звука. Тогда и не надо будет обхода.

И вопрос по питанию накала. Т.к. мне надо питать реле со светодиодом, нужна постоянка. Что лучше сделать, так:
Или полную постоянку.
Или вообще, оставить питание накала как на схеме усилка, с 2мя резюками, а на питание реле отдельный мост?

Если стабилизация не нужна, то реле применяй на 5-6В. Выпрямить мостом, после моста 10000 мкФ если нет стаба.
Но я бы поставил ЛоДроп типа 1084 на 6.3В, перед ним 4700 мкФ  далее по даташиту. Затем на первые две лампы и реле.

Притяжку резисторами обязательно и переменную и постоянную часть.

Kulibinbig, Норм по соединениям Теперь обсудим накал.

Если у тебюя есть отбор накала по переменке до моста, то да, там тоже надо притягивать.
Если используется только постоянка, то притягивать смысла нет, можно по классике минус постоянки на землю и все. Это будет даже лучше мало ли что.

Разрисуй полноценно куда и откуда идут цепи накала.

Почему две - это преамп с перегрузом. Питать по постоянке весь аппарат зачастую расточительно и если монтаж позволяет, то мощник вполне успешно питается переменкой и без выделения кучи тепла на всяких элементах.

По применению стабилизации. Надо навесом собрать накальную цепь и нагрузить ее на применяемые лампы. Измерить напряжение. Если в пределах 6.5.6.8В, то можно не ставить стаб. Если больше 7В, то ставим стаб на 6.3В. Просаживать резистором как по мне дичь, стаб тут просто выгоднее по всем суммарным характеристикам.

"По применению стабилизации. Надо навесом собрать накальную цепь и нагрузить ее на применяемые лампы. Измерить напряжение. Если в пределах 6.5.6.8В, то можно не ставить стаб. Если больше 7В, то ставим стаб на 6.3В."
Измерял. 6,5В. Поэтому наверное стаб не нужен (может я и не прав.)

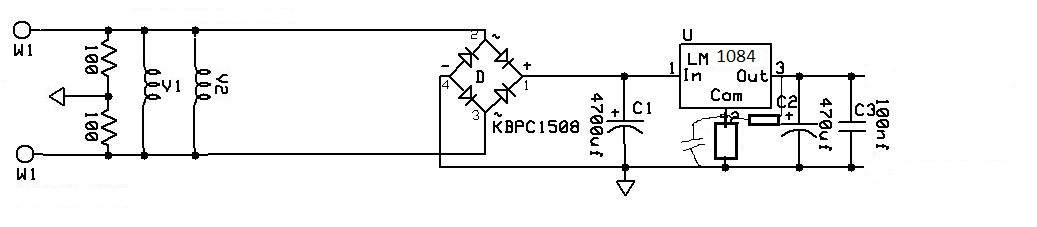

Вот что сваял. Так пойдет, или что то умнее можно сделать? Сейчас PA от переменки с притяжкой резюками, А пред по постоянке. И минус постоянки на землю.




Мне ж надо всё, как для тупых расписывать. Я только учусь.

Kulibinbig, Неправильно! Если есть притяжка до, то надо и после. Нельзя землить после выпрямления иначе притяжка до не будет адекватно работать. Землить можно только если все питается постоянкой и нет КП.

насчет накала и стабилизации. В твоем случае - если лампы не будут вытаскиваться на различные тесты "усилителя без ламп" - то конечно можно не использовать стабилизацию. Но я бы все же рекомендовал, по причине того, что катушки реле могут не пережить повышенное напряжение, если вдруг ты уберешь лампы, и нужно будет проверить что-то...
