iZEP, Думаю результат околонулевой будет. Тут не только частоту надо угадать, тут ещё излучатель соответствующей мощности нужен. Я понимаю, что АЧХ у селешн В30 в районе 50кГц ниже плинтуса, но у него площадь диффузора о-го-го. А вот УЗ отпугиватели крыс и собак, которые одно время пытались активно всем впаривать, они как раз были на "пьезе от часов" и на практике они не работали от слова совсем, увы.

Прошу прощения за дикий оффтоп

... и добавил:

Ещё добавлю: пьеза эффективно излучает только на своей резонансной частоте, так что пытаться излучать УЗ пьезой от часов, у которой резонанс обычно в районе 1кГц так себе идея

От УЗ, пролезающего через динамик, естественно. Оно с одной стороны ослабляется на индуктивности и магнитной системе в целом, с другой за счёт площади диффузора воспроизводится на уровне, достаточном для создания дискомфорта для котэ.
Как то вот так

iZEP, Не отдадут. Они все имеют достаточно острый резонанс и при отклонении от него чувствительность резко падает. То есть во всяких расходомерах, толщиномерах и тд и тп возбуждение производится не подачей сигнала на кристалл, а тупо импульсом (50-500в, фронт или микро-миллисекундные в зависимости от частоты кристалла), а звенит он сам.
А раскачать пьезу сигналом, да ещё чтобы она что-то излучила - это некислый усилитель нужен с выходным напряжением до киловольта.
Занимался я разработкой УЗ приборов и датчиков к ним

... и добавил:

Предлагаю переехать в ветку флуда, а то опять тему загадили

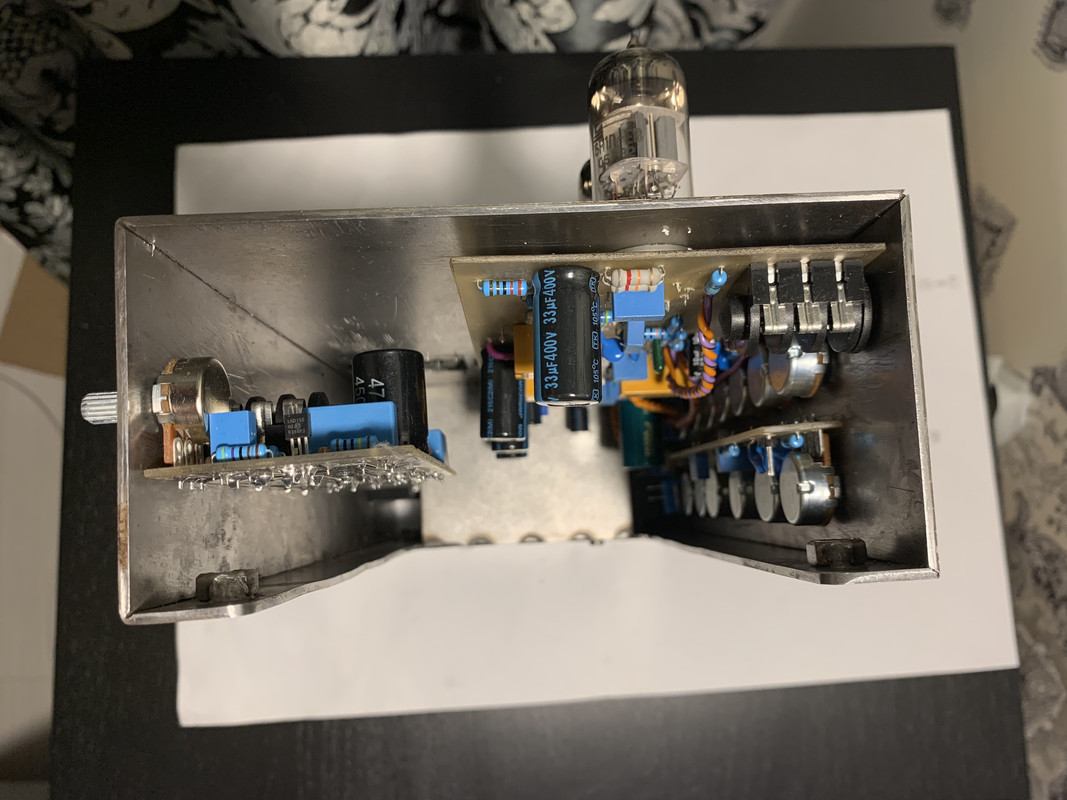

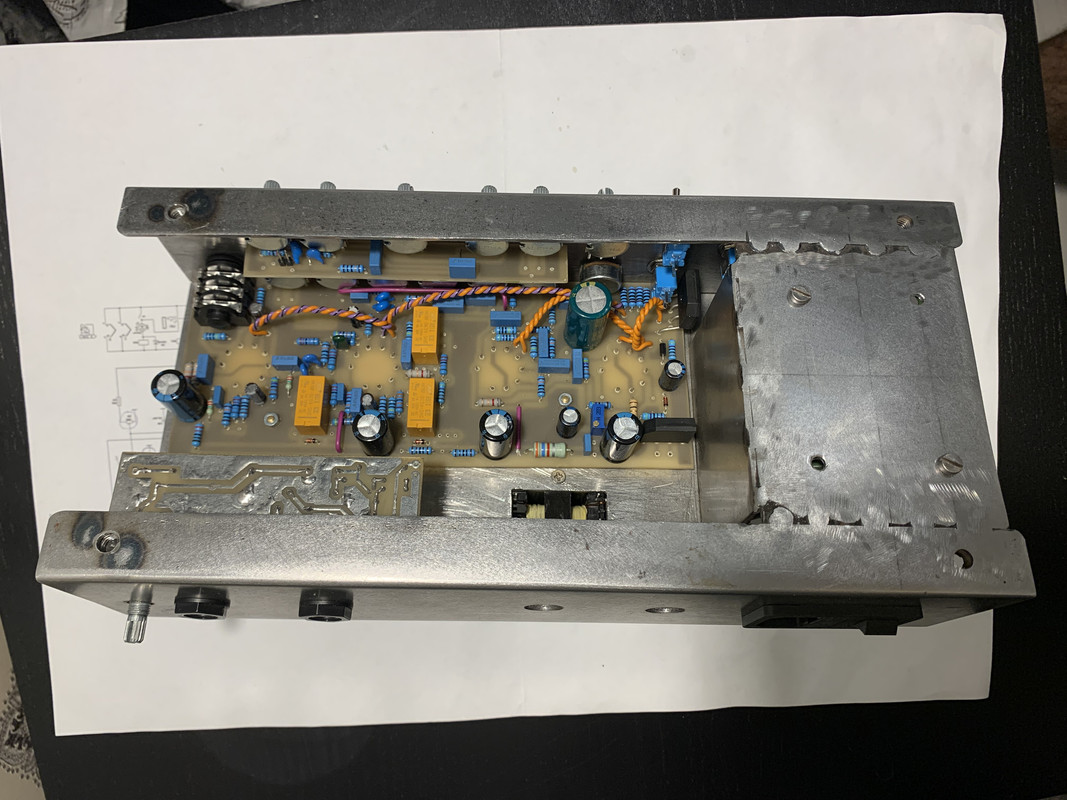

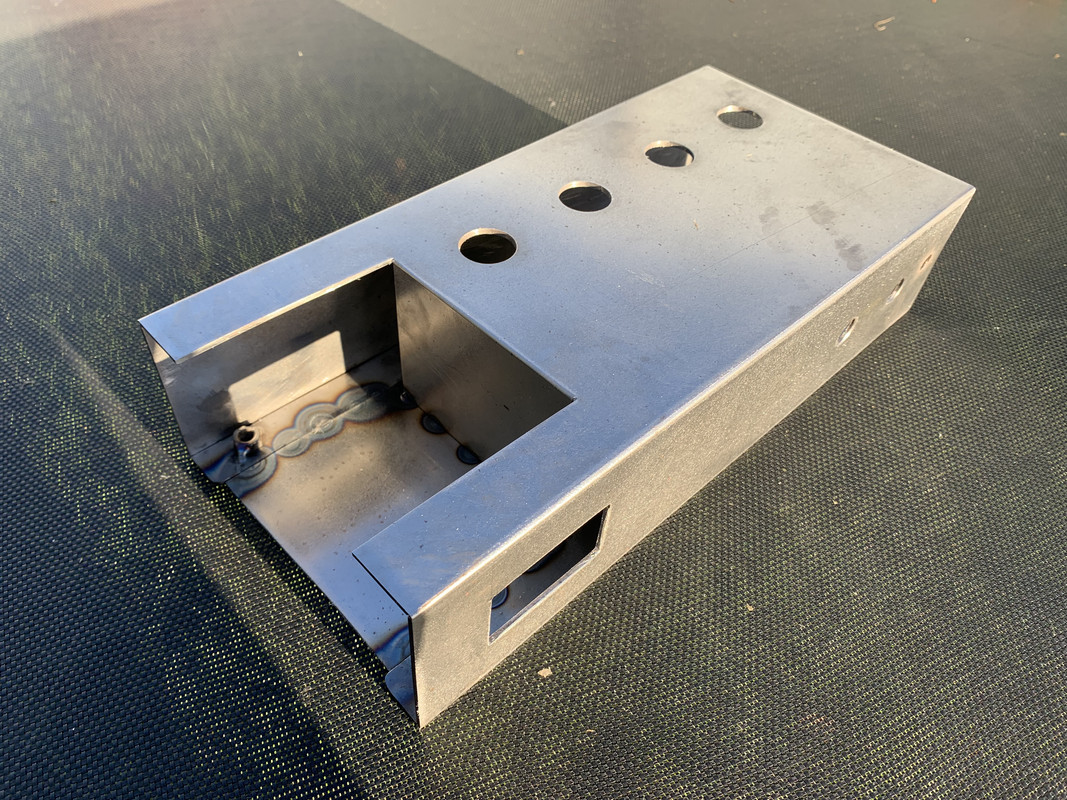

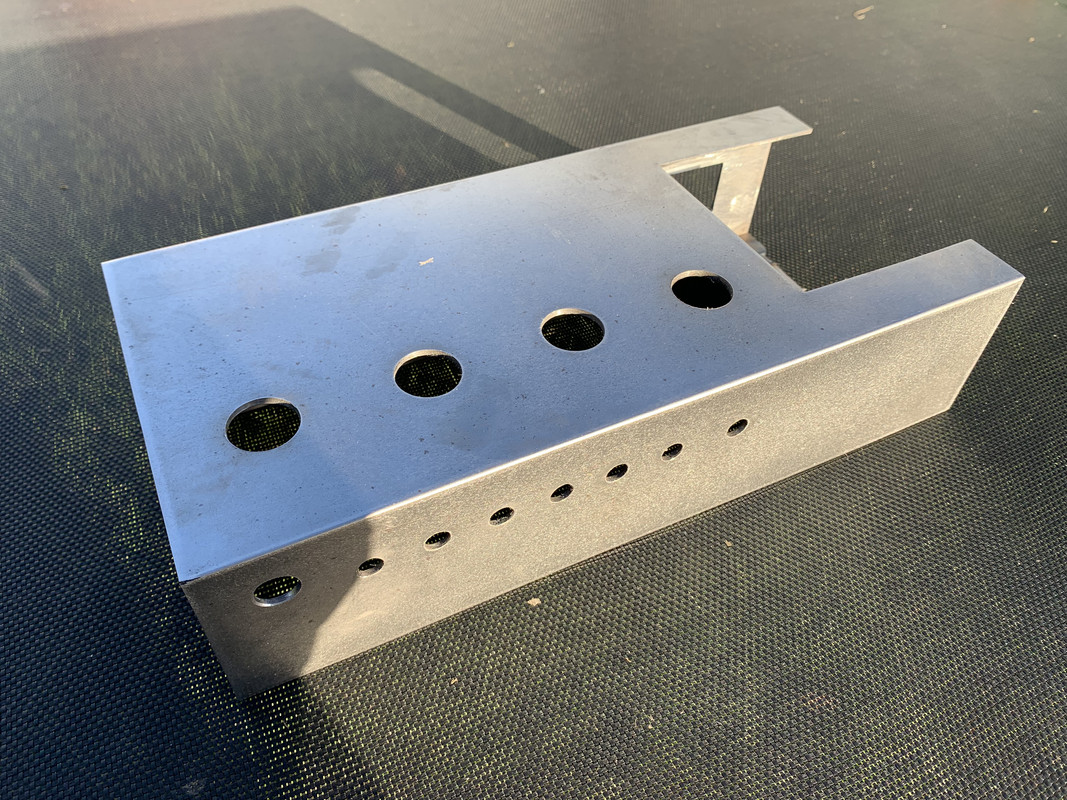

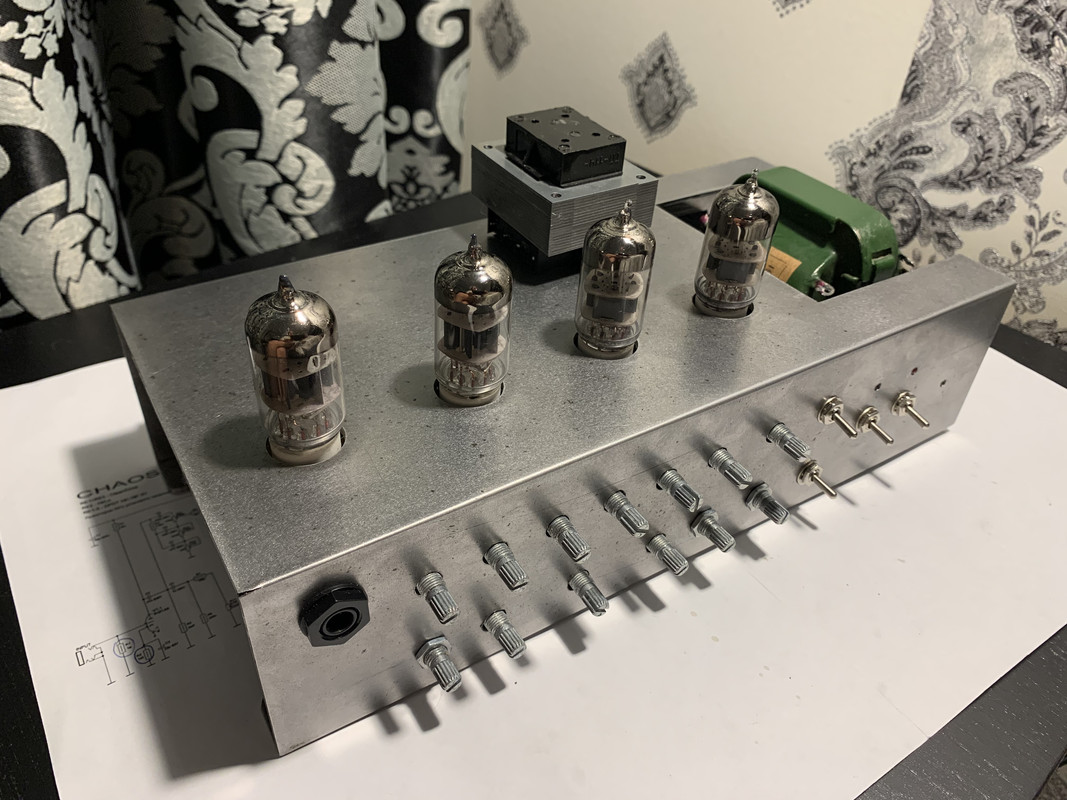

Чтобы вернуть тему в русло. Так как набор плат и ламп в дар никто не принял, решил дособирать 44-й сам. Платы распаяны, шасси почти доделал. Отверстия под ТБ чистого канала пока не сверлил, так как немного изменил расположение резисторов. Металл двойка, кусок от гаража.

Шасси да, классное и добротное. Но двойка... С одной стороны я лист тоньше миллиметра за металл не считаю, а с другой двойка помоему уже тяжеловато получается. Не?
Но выглядит основательно

интересно будет посмотреть процесс заполнения его

Спрашивали? Отвечаем!

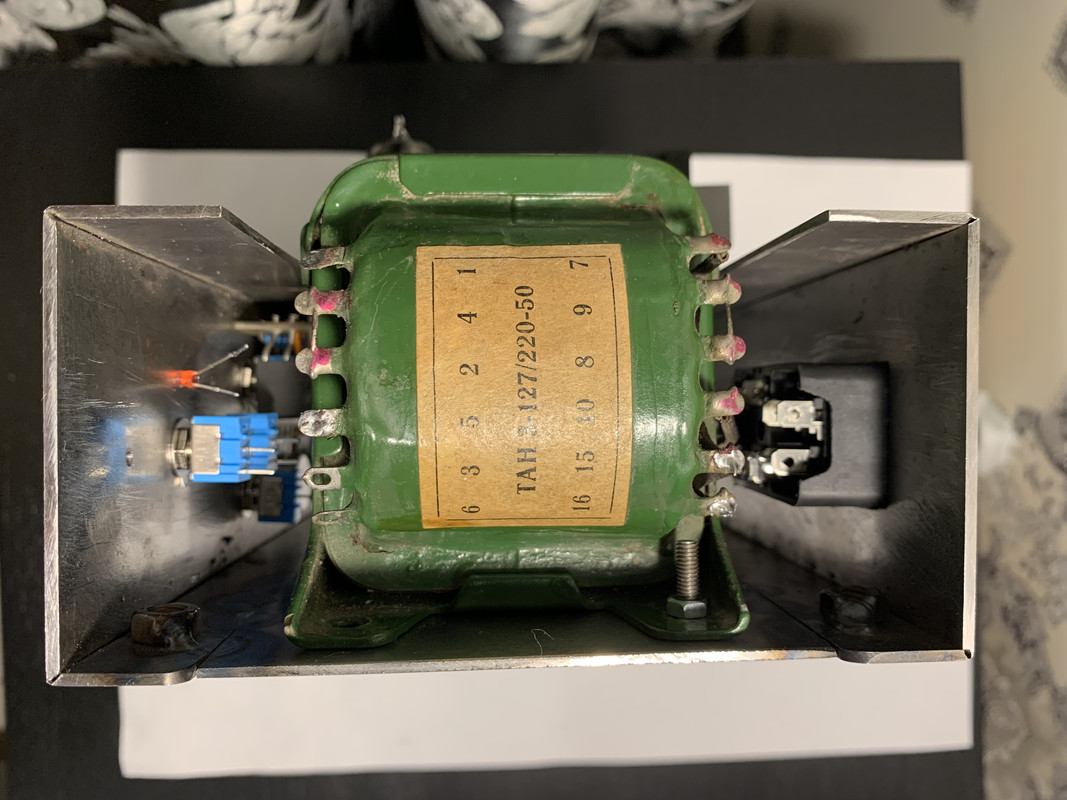

Присврлении отверстия под тумблер Contour, попал аккурат в накальный диодный мост, пришлось его сиестить таким вот незатейлевым способом




... и добавил:

помоему уже тяжеловато получается. Не?

3.2кг

Всем здравия! Поскольку тема ожила, задам несколько вопросов. Дабы не закиснуть от лени и от общества двух закадычных друзей (дивана и телевизора), занялся проектом 044-го.

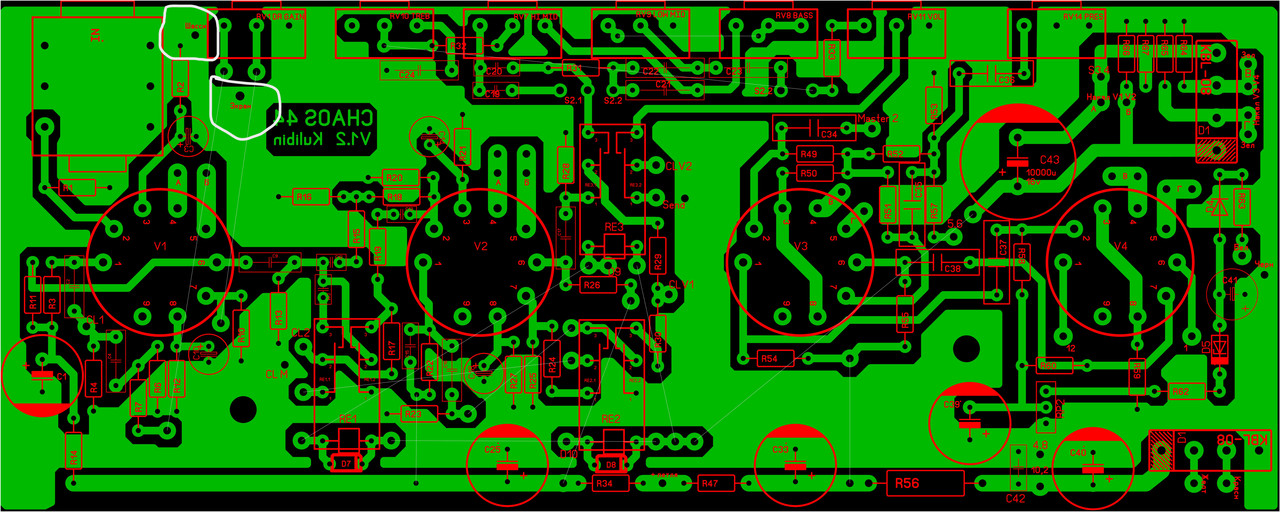

Выходной от Ерасова, силовой на заказ от Транследа по спецификации в теме, корпус Гаинта В019. На прилагаемой картинке обвел два места - "Шасси" и "Экран".
Каким способом (пайка, под винт с пресс-шайбой) крепить провод к шасси и в каком месте? В какую точку крепить вывод экранной обмотки от трансформатора и провод "земля" от сетевого разъёма? И куда выводить соединение от точки "Экран" на плате?

PS. На плате "Clean Tone" тоже есть контактная площадка "Экран" - куда вести провод?
