Сергей Рубцов, Хороший разъем. По параметрам даже переизбыточен для этого аппарата.

Может, здесь найдëтся что-то подходящее?
https://elcomp.ru/index.php/razemy-perehodniki-c-41
https://www.dart.ru/cataloguenew/connectors/wire-to-board/molex/html/index.shtml

Сергей Рубцов,  Ну скоро появится.

А, не стал ждать! заказал по паре мама-папа разъёмов на 4 пина из наличия, немного мелочевки с доставкой (99 руб.). ПВЗ Яндекса у меня под окнами, на первом этаже, удобно.

Фишка: для крепления тора к корпусу вместо прокладочных резинок применил это: https://leroymerlin.ru/product/sitechko-dlya-moyki-dtrd-65-mm-plastik-cvet-belyy-87681615/
Пластик мягкий, хорошо режется. Притянулось плотно, тор не елозиет.

Вопросы к спецам:
1. Первое включение - без ламп (через лампу накаливания 60 Вт)
2. Проверка питающих напряжений
3. Накрутка максимального напряжения смещения выходной лампы
4. Какое положение всех потенциометров?
5. Установка ламп, прогрев, выставление напряжения 15 mV на резисторе R59. В качестве нагрузки - резистор 8 Ом, 100Вт.
6. Проверка прохождения сигнала (генератор, осциллограф)
7. Уровень входного сигнала в mV --> min---max?
8. Подаваемая частота с генератора --> min---max?
--- Ещё какие-то нюансы?

Alex_SG, спасибо за совет, но включать всё-таки буду через лампу накаливания!
По прежнему, для меня открыт вопрос: тянуть длинный провод от точки "шасси" основной платы через корпус к точке "экран транса---земля сетевой розетки---корпус" ?

Ок!

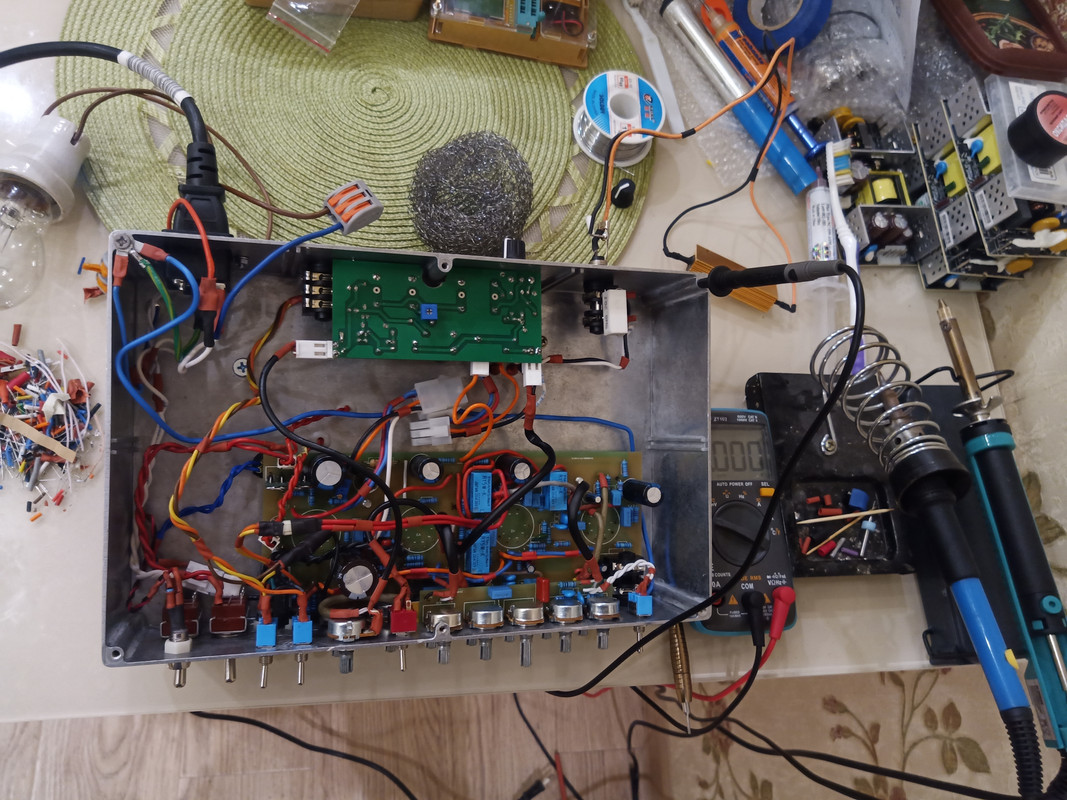

Всем здравия! Только-что провел первое включение (с лампой накаливания в первичке  ). Моргнула, и хорошо. Выходной транс не подключал. Сеть 233В. На холостом ходу анодное  +352В (R56), накал переменный 7.1В, накал постоянный +8,2В. RP2 регулирует на ножках 2 и 7 выходной лампы до -16,24В. На С28 платы петли +346В. Реле переключаются, щелчок слышен. Пришлось все-таки мотнуться на Митинский радиорынок, ну не оказалось у меня предохранителей на 0,25А...



... и добавил:

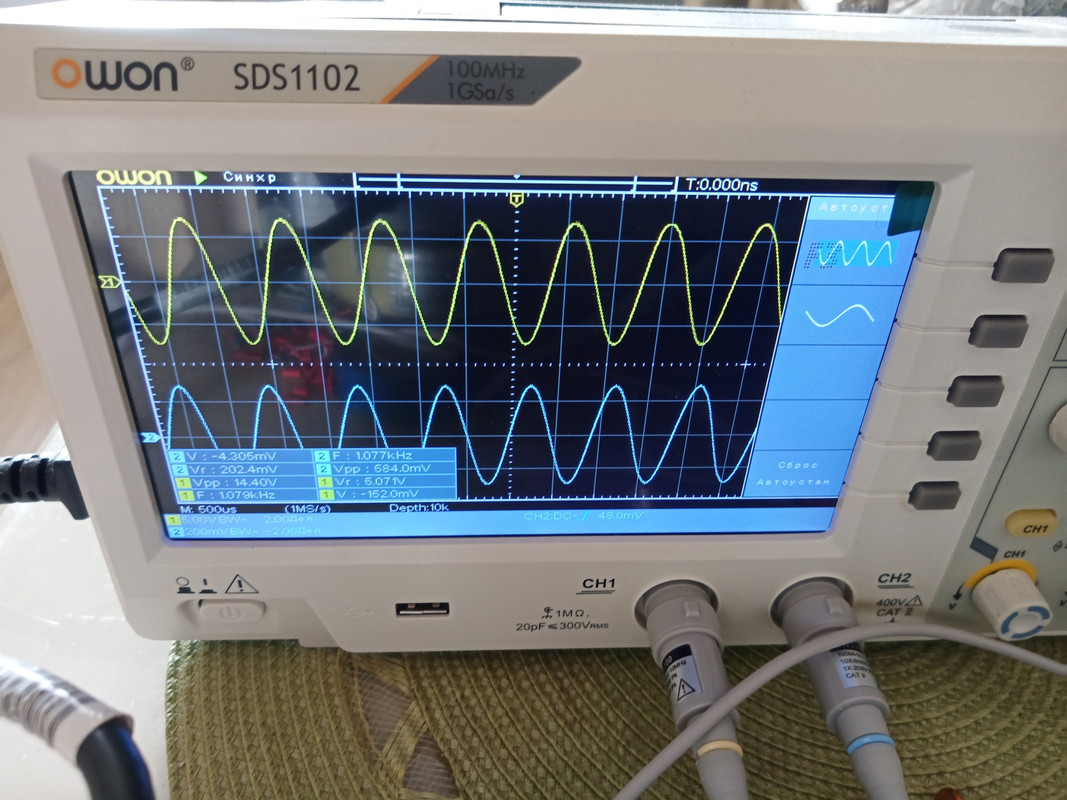

Подключил с приборами. На R59 выставил 15mV. Поверил чистый канал. На входе 200mV, частота 1000Hz, выход 5вольт на нагрузке 8Ом. на картинке - голубой луч вход, желтый луч выход. Гейн чистого примерно 70%, громкость чистого и мастер-громкость почти на максимум. Очень влияет положение RV12 Send на форму чистого синуса, при максимальном выкручивании ступенька по обеим полуволнам, симметрично. Не нравятся накальные напряжения - переменка 6,7В, постоянка 7,2В, греется диодный мост накала и теплый С43 (10000х16В). Понижать напряжения низкоомными резисторами? Анодное 332В, после R56 308-310В. Если я накальный диодный мост вынесу с платы на корпус для лучшего теплоотвода и соединю с платой проводами (примерно 5 см.) - возможно?
