Автор Тема: Тёплый, ламповый, домашний.  (Прочитано 535587 раз)

0 Пользователей и 3 Гостей просматривают эту тему.

Оффлайн Сергей Рубцов

  • Частый посетитель
  • **
  • Сообщений: 100
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #5535 : Января 08, 2024, 15:23:09 »
Alex_SG, благодарю за совет! Много лет пользуюсь таким стриппером:
(нажмите чтобы показать/спрятать)
Не рвет провод, изоляция сползает в месте прижима. Дело в том, что обрыв происходит в месте, где заканчивается залуженная часть кончика провода и незалуженная, практически под изоляцией.
Всё-таки, теперь, в данной ситуации, стоит чем-то закрепить? (Шевелить и вытаскивать основную плату буду точно, кое-что надо перепаять.)

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 4828
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #5536 : Января 08, 2024, 15:31:00 »
Не для наших околоювелирных работ этот стрипер. Он так же рассчитан на достаточно толстые провода ПВ, НВ, ПГВА и подобные.
И он тоже способен оставлять засечки. Без засечек работают только стриперв с калиброваным отверстием для жилы как я показал.

Цитировать
обрыв происходит в месте, где заканчивается залуженная часть кончика провода
Ну это вполне очевидно. Там место максимальных напряжений на излом при шевелении провода. Поэтому и применяется способ обездвижить провод продев его через дополнительное отверстие, как я описал выше.

... и добавил:

А вообще научившись в детстве зачишать МГТФ лезвием НЕВА, нежно прокатывая им жилку по пальцу, можно прекрасно жить без всех этих стриперов. Всё равно они бесполезны, когда надо зачистить максимум 3мм кончика провода, а иногда и 0,5мм если к какому TQFP корпусу припаяться приспичит.
« Последнее редактирование: Января 08, 2024, 15:33:04 от Alex_SG »

Оффлайн Сергей Рубцов

  • Частый посетитель
  • **
  • Сообщений: 100
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #5537 : Января 12, 2024, 22:07:04 »
Я может не очень внимательно следил за темой, но, как я понимаю, на данных платах была выпущена партия усилителей, а остатки плат распроданы желающим собрать самостоятельно.
Так вот вопрос - ни у кого из этих энтузиастов с первой попытки не заработало?
Alex_SG, Вроде теплый ламповый домашний, тот что сабж, он же кит, и т.д. - это клин фендерстайл одноканальник с ПП на 6н23п.

а 44-й это хайгейн двухканалка с тем же оконцом.

И вроде бы автор запилил проект, но чет с финишем как-то мутно. Вот, слежу, что у парней выйдет.

Немного пошерстил тему, собрал статистику по сборке и настройке CHAOS 044:
-очень активно, с обсуждениями и советами - Darksid, foxbat, Иван Ивановский.
- законченный проект - ANDARI, agat, def 32 ? borisovdrew, Wolfentchein, Dying Fetus ? Overrrdrive, Icemanoff
в конце 2023 года занялся Balandin и ваш покорный слуга (13-й в списке... ???) А неее, автора проекта забыл - Kulibinbig :plus-one:


... и добавил:

Ещё немного по сообщениям в теме, касательно 044-го:
(нажмите чтобы показать/спрятать)
« Последнее редактирование: Января 13, 2024, 11:12:38 от Сергей Рубцов »

Оффлайн Сергей Рубцов

  • Частый посетитель
  • **
  • Сообщений: 100
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #5538 : Января 14, 2024, 14:20:09 »
Текстовый файл, вырезки сообщений:

Оффлайн Balandin

  • Завсегдатай
  • ***
  • Сообщений: 259
Re: Тёплый, ламповый, домашний.
« Ответ #5539 : Января 17, 2024, 13:56:58 »

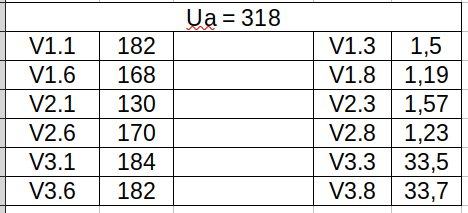

Почему-то не приходили уведомления о новых сообщениях. Думал тема подзаглохла. Покрасил корпус порошком. Теперь вопрос, как нанести надписи? Надо заказывать алюмопластинку размером с переднюю часть шасси? Или наклейки на прозрачной пленке? В табличке замеры напряжений.


Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6820
  • Код пишу, на досуге на проволоку нажимаю.
Re: Тёплый, ламповый, домашний.
« Ответ #5540 : Января 17, 2024, 14:32:58 »
Почему-то не приходили уведомления о новых сообщениях. Думал тема подзаглохла. Покрасил корпус порошком. Теперь вопрос, как нанести надписи? Надо заказывать алюмопластинку размером с переднюю часть шасси? Или наклейки на прозрачной пленке? В табличке замеры напряжений.

УФ, шелкография, лазерная гравировка по пластику. По вкусу. Нинада пленок только никаких клеить...

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 9880
  • Atypique
Re: Тёплый, ламповый, домашний.
« Ответ #5541 : Января 17, 2024, 15:08:19 »
Цитировать
Надо заказывать алюмопластинку размером с переднюю часть шасси?

Безусловно, металл солиднее "переводных картинок".
И ручки надо посерьёзнее - эти уж больно бедно смотрятся... :(

Оффлайн Balandin

  • Завсегдатай
  • ***
  • Сообщений: 259
Re: Тёплый, ламповый, домашний.
« Ответ #5542 : Января 17, 2024, 15:15:52 »
Есть где примеры посмотреть? Какого размера делается панелька с надписями? Грани корпуса ведь имеют скругления и граница панельки будет отчетливо видна. Панелька самоклеящаяся или прижимается потенциометрами? По поводу бедности ручек, вдохновлялся вот таким дизайном. По мне так простенько и со вкусом.


Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 9880
  • Atypique
Re: Тёплый, ламповый, домашний.
« Ответ #5543 : Января 17, 2024, 15:20:20 »
Насчёт изготовления панелей, думаю, лучше узнать у AZG - он знатный ампостроитель и держит руку на пульсе проблемы.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6820
  • Код пишу, на досуге на проволоку нажимаю.
Re: Тёплый, ламповый, домашний.
« Ответ #5544 : Января 17, 2024, 15:25:37 »
Balandin, в корпус ведь шасси грузить? Грузить. Обслуживание увеселителю надо? надо. Стало быть и доставать придется.

Некоторые зазоры слева-справа так и так оставлять, чтобы нормально доставать, убирать.

У себя панели нарисовал в полную ширину и высоту шасси - как раз, чтобы скрыть скругления, технологический лазерный крой(у меня шасси с тт). Чтобы остались видимыми минимально необходимые зазоры - люфт на перемещения.

Зачем клеить? все прижимается норм.

С пластиком есть нюанс - я заказывал на педаль, был в наличии 3мм, плюс корпус, - держатели светодиодов закрепились "на полторы нитки" резьбы. Алюминий(шелкуха/УФ) в этом смысле еще лучше. Хотя и пластики в ассортименте, если контора норм.

Оффлайн Сергей Рубцов

  • Частый посетитель
  • **
  • Сообщений: 100
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #5545 : Января 17, 2024, 19:26:19 »
Теперь вопрос, как нанести надписи? Надо заказывать алюмопластинку размером с переднюю часть шасси? Или наклейки на прозрачной пленке? В табличке замеры напряжений.
Этот вопрос тоже интересен.

Balandin, :plus-one: Сравнил ваши напряжения со своими, есть небольшая разница, у меня анодное по общему питанию выше, 323-325В.
« Последнее редактирование: Января 17, 2024, 19:29:52 от Сергей Рубцов »

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6820
  • Код пишу, на досуге на проволоку нажимаю.
Re: Тёплый, ламповый, домашний.
« Ответ #5546 : Января 17, 2024, 19:33:05 »
Сергей Рубцов, разница 318в-325в, имхо, на уровне погрешности экземпляров трансов + сетевое. ??? Т.е. ее как бы и нет :)

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 4828
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #5547 : Января 17, 2024, 19:36:52 »
у меня анодное по общему питанию выше, 323-325В.
325В это аж на целых 2,2% выше, чем 318В. Это настолько не существенно, что ну я даже не знаю...
Простите занудство, просто всегда веселит, когда кто-то пытается подогнать режимы до тысячных долей вольта при питании в сотни :)

... и добавил:

Spero_In_Inteligo, Опередил зануду  ;D

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6820
  • Код пишу, на досуге на проволоку нажимаю.
Re: Тёплый, ламповый, домашний.
« Ответ #5548 : Января 17, 2024, 19:38:31 »
Alex_SG, ЭрихЖонсон слышит разницу между батарейками... :grand_rocker:

... и добавил:

Spero_In_Inteligo, Опередил зануду  ;D

По средам наш клуб хейтеров и пессимистов заседает в расширенном составе ;D

Оффлайн Сергей Рубцов

  • Частый посетитель
  • **
  • Сообщений: 100
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #5549 : Января 17, 2024, 19:39:57 »
Alex_SG, аааааааааа, ну и пусть!  :) Повеселились же!

Перьфикционизьм!



... и добавил:

Задумал кабинет из этой темы: https://guitarplayer.ru/equipment-craft/gitarnyj-kabinet-110/30/ пост #44
« Последнее редактирование: Января 17, 2024, 19:46:18 от Сергей Рубцов »
