Re: Тёплый, ламповый, домашний.
« Ответ #6045 : Апреля 28, 2025, 19:22:38 »
 :angel: :angel: :angel: Сколько же лет я не видел МЛТ в реальных изделиях...
Так а проблема то в чём?
Ну выбрал собиравший не правильно мощность резистора, тот потемнел ??? В чём проявляется неисправность, если она есть?

Оффлайн Takoita

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #6046 : Апреля 28, 2025, 19:34:29 »
За что отвечает это сопротивление? Какие причины поломки могут быть помимо недостатка мощности сопротивления? Лампа? 6н2п-ЕВ (с ракетой) новая ОТК. Военка. Их расположение верно? С какой целью средняя лампа использована 6н23п вместо 6н2п? На выходе 6н6п как я понял.

Оффлайн Undead_J

  • Завсегдатай
  • ***
  • Сообщений: 458
Re: Тёплый, ламповый, домашний.
« Ответ #6047 : Апреля 28, 2025, 19:35:34 »

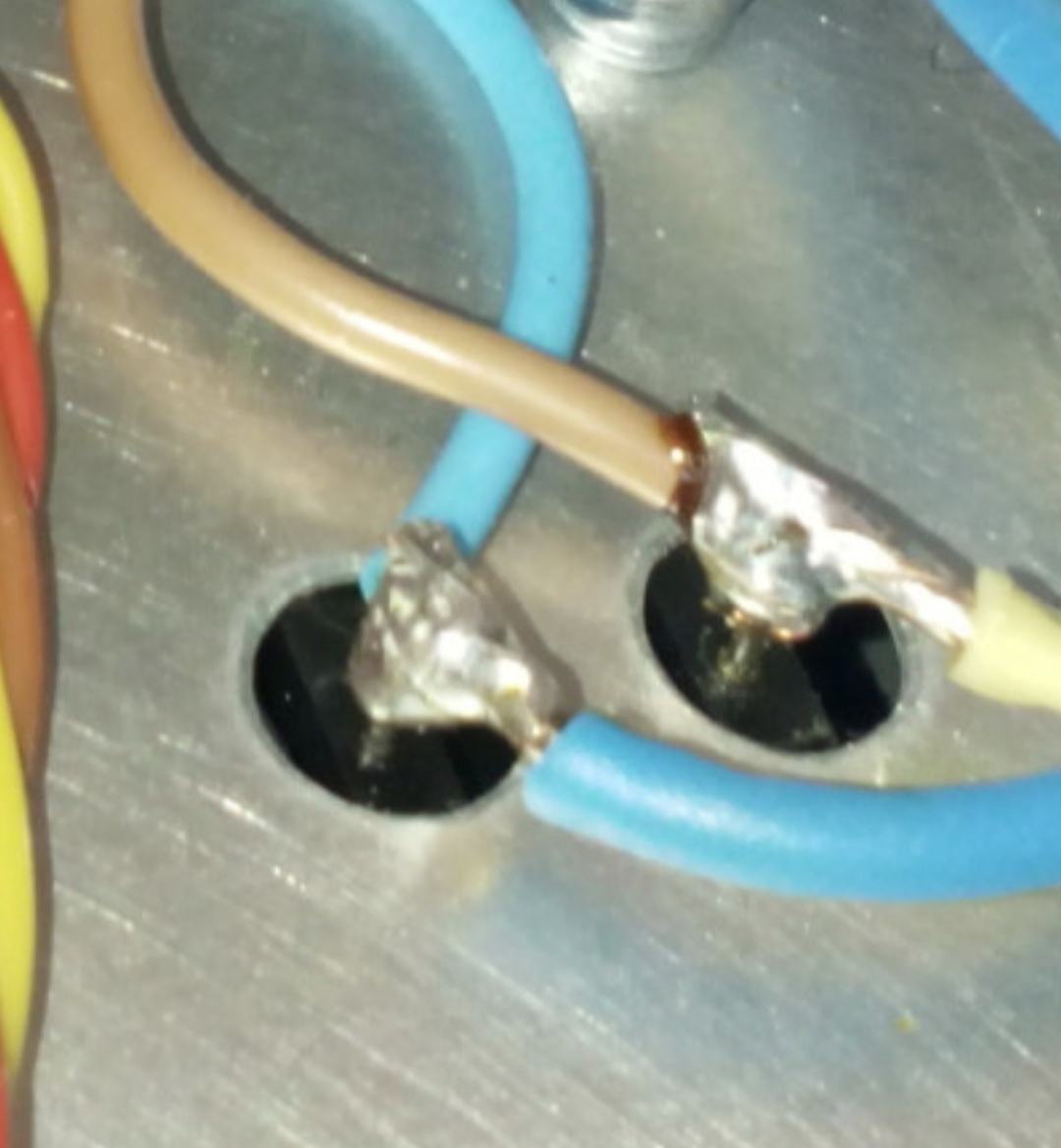

Да, такого количества млт не видал в новостройках
Тут как будто с шасси контачит

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #6048 : Апреля 28, 2025, 19:38:18 »
Takoita, Лампы ставятся строго по схеме. Разработчик так решил.
Сопротивление - ну так покажите его на схеме, расскажем про назначение ???

Undead_J, Оно там может и не контачит, но за такую пайку нужно руки отрывать  :pozor:

Оффлайн Takoita

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #6049 : Апреля 28, 2025, 19:44:31 »
Так, я понял схема имеет недостатки. На сколько необходима замена резисторов и не какие?
Выгорело R17 вроде.
В процессе борьбы с фоном, трансформатор был спущен на дно корпуса комбика. И добавлена батарея емкостей. Как я подозреваю фон был из за неверно ориентированного трансформатора. Спускать его было не обязательно. Достаточно повернуть на 90град.
Контакт с корпусом отсутствует.

... и добавил:

Спаяно не плохо. По крайней мере я паяю куда хуже.
« Последнее редактирование: Апреля 28, 2025, 19:47:30 от Takoita »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #6050 : Апреля 28, 2025, 19:48:19 »
Takoita,
Цитировать
На сколько необходима замена резисторов и не какие?
Вообще НЕ необходима. Нормальные резисторы, точно не хуже китайских MF.

Цитировать
R17 вроде
По какой версии схемы аппарат собран?

Оффлайн Takoita

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #6051 : Апреля 28, 2025, 19:51:44 »
На фото, на текстолите виден номер (не знаю чего). Схема старая. V2 вероятно.

... и добавил:







Ещё фото.
« Последнее редактирование: Апреля 28, 2025, 19:55:08 от Takoita »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #6052 : Апреля 28, 2025, 19:57:33 »
Цитата: Takoita от Апреля 28, 2025, 19:51:44
На фото, на текстолите виден номер
Тот, который на уголке платы, это внутренний номер того завода, на котором плата изготавливалась. Нам не интересен.

Оффлайн Takoita

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #6053 : Апреля 28, 2025, 19:59:27 »
Цитата: Undead_J от Апреля 28, 2025, 19:35:34
Да, такого количества млт не видал в новостройках
Тут как будто с шасси контачит
Блин... На корпус звонится. Оба вывода трансформатора.
« Последнее редактирование: Апреля 28, 2025, 20:02:13 от Takoita »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #6054 : Апреля 28, 2025, 20:00:57 »
Takoita, Кто на корпус звонится?

Оффлайн Takoita

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #6055 : Апреля 28, 2025, 20:06:29 »
Но визуально контакта нет.












... и добавил:

А оно и должно звониться? Это выход на кабинет/динамик.
« Последнее редактирование: Апреля 28, 2025, 20:10:58 от Takoita »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #6056 : Апреля 28, 2025, 20:13:03 »
Цитата: Takoita от Апреля 28, 2025, 20:06:29
Но визуально контакта нет.

А оно и должно звониться? Это выход на кабинет/динамик.
А оно и не звонится... Там же не ноль на экране... А пищать оно будет при любом сопротивлении в пределах чуть ли не 50 Ом.
А вторичка выходного трансформатора соединена со схемной землёй и, соответственно, с корпусом.

Оффлайн Takoita

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Re: Тёплый, ламповый, домашний.
« Ответ #6057 : Апреля 28, 2025, 20:23:09 »
Ясно.
По оригинальной инструкции:
R17
7,5 кОм 1 Вт
Всё же что делать? Спешить не буду.
Усилитель необходимо нагружать динамиком исключительно 8Ом? Без ламп включение возможно?

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Тёплый, ламповый, домашний.
« Ответ #6058 : Апреля 29, 2025, 00:13:10 »
Цитата: Takoita от Апреля 28, 2025, 20:23:09
По оригинальной инструкции:
R17
7,5 кОм 1 Вт
Эх, ладно, вот схема из первого поста:
(нажмите чтобы показать/спрятать)
Кто в ваш конкретный аппарат засунул 6н6п - не понятно, но если звук до сих пор есть, то пока не трогайте.
R17 проверить омметром, если сопротивление соответствует заявленному, то оставить в покое.

Выходной трансформатор рассчитан на работу с динамиком 8 Ом и лампой 6н23п. Ну да и с 6н6п работает, как у вас например, но режим не оптимальный очевидно. В принципе можно и другие нагрузки подключать, но лучше не стоит.

Включение без ламп конечно же возможно, вопрос только - а зачем?

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1833
  • Новосибирск.
Re: Тёплый, ламповый, домашний.
« Ответ #6059 : Апреля 29, 2025, 05:06:32 »
Takoita, если есть возможность, измерьте напряжение на выводах R17 относительно корпуса.
Осторожно, там порядка +300В.
По падению напряжения на резисторе и величине сопротивления высчитайте ток, протекающий через этот резистор (по закону Ома).
Потом сможете посчитать мощность, которая рассеивается на резисторе.
У Вас стоит МЛТ-2 (или МЛТ-1 - я не разглядел) , т.е. мощность его - 2 ватта. Если по схеме - то там рассеивается 0,16 ватта и он никак не должен был поджариться. Если перед прожаркой меняли лампу - возможно, она (лампа) не рабочая.
Если собирал Кто-то, то там может быть что угодно, и возможно, правильнее будет впаять резистор на 5 ватт, а может, и так можно будет оставить.
Жареный МЛТ проработает 50 лет  :crazy:.
Так и не понял - в чём проявляется неисправность?
« Последнее редактирование: Апреля 29, 2025, 05:24:13 от major73727 »
