Re: THRASH TSL 2110 Нужна помощь.
« Ответ #120 : Октября 08, 2016, 10:24:32 »
Дай уж  :sooo-sad: , как говориться черт ногу сломит  :pozor:
Ну ничего, будем сейчас рассматривать...

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #121 : Октября 08, 2016, 10:25:41 »
Кстати а не могут быть вот эти контакты именно от светодиода индикации стенбая?



... и добавил:

Цитата: Виктор Андреев от Октября 08, 2016, 10:23:34
монтаж конечно жуть
посмотри с тестером - в гребенке все синие земля или что попало и цвет не о чем?
Что попало, цветных проводов не было по ходу :D

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #122 : Октября 08, 2016, 10:32:14 »
Цитата: Дима Шутов от Октября 08, 2016, 10:25:41
Кстати а не могут быть вот эти контакты именно от светодиода индикации стенбая?
Померяй что там за напряжение

Еще, поставь щуп на минусовый вывод одного из больших, высоковольтных конденсаторов, а другим пробежись по выводах  выходной панельки, так найдеш где выходит минус, он же общий провод.

... и добавил:

Последнее без включение в сеть!

... и добавил:

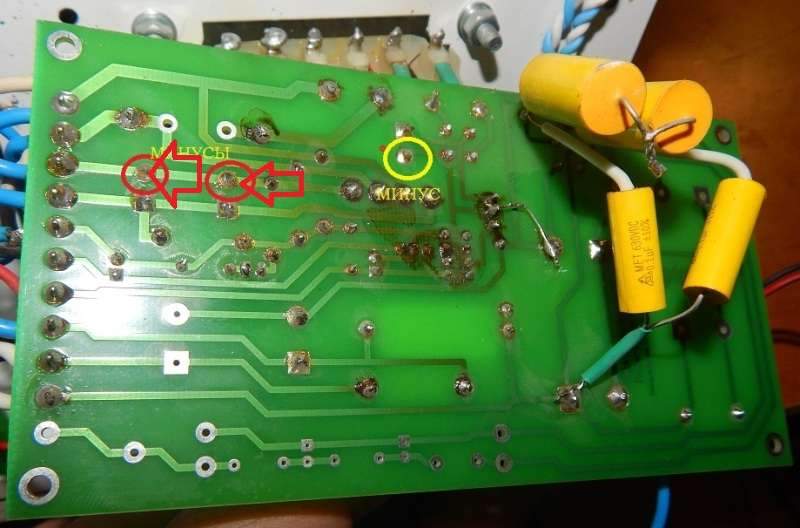

Ага, пропустил одно фото где обозначен выход минуса, он там один, или их несколько параллельно выходит?
« Последнее редактирование: Октября 08, 2016, 10:34:17 от Leronchik »

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #123 : Октября 08, 2016, 10:37:15 »
С минуса обведенного красным не звонится нигде.
С минуса обведенного синим звонятся 5 контактов( обвёл)



... и добавил:

Цитировать
Ага, пропустил одно фото где обозначен выход минуса, он там один, или их несколько параллельно выходит?

Это про какое место?
« Последнее редактирование: Октября 08, 2016, 10:39:51 от Дима Шутов »

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #124 : Октября 08, 2016, 10:40:50 »
рисуй на бумажке (не в клетку) все что связано с тем обведенным красным последним

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #125 : Октября 08, 2016, 10:42:15 »

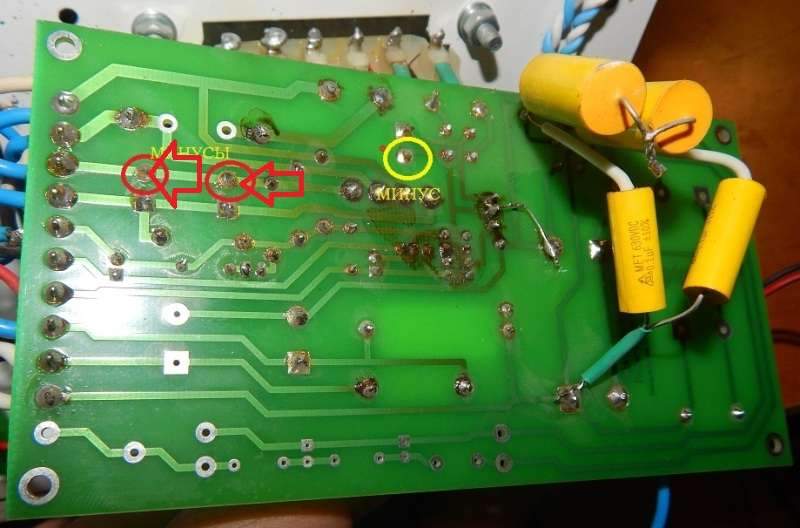

Вот про это


... и добавил:

А у тебя петля вообще работала, и линейный выход с симуляцией ?

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #126 : Октября 08, 2016, 10:52:29 »
Цитата: Виктор Андреев от Октября 08, 2016, 10:40:50
рисуй на бумажке (не в клетку) все что связано с тем обведенным красным последним
Отметил чёрным дорожки.В разрывах стоят резисторы.







... и добавил:

Цитата: Leronchik от Октября 08, 2016, 10:42:15
Вот про это


... и добавил:

А у тебя петля вообще работала, и линейный выход с симуляцией ?
Петля еле еле громкость была, попробовал и забил.Выход не проверял. И на рисунке ,да там 2 кондёра паралельно стоят
« Последнее редактирование: Октября 08, 2016, 10:54:55 от Дима Шутов »

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #127 : Октября 08, 2016, 10:55:38 »
номинал тех двух кондеров крупных?

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #128 : Октября 08, 2016, 10:57:23 »
Смотри, на последнем фото у тебя два больших боченка, это конденсаторы анодного выпрямителя. Вот их минусы должны быть соеденены и если проследить путь по дорожке от этих минусов, это и будет общий провод.

Да и про работу петли, я не просто спрашиваю. Там у тебя на выпрямителе напаяно куча мала, есть подозрение что напряжение на петлю не подается и она не работает.

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #129 : Октября 08, 2016, 11:02:46 »
Виктор Андреев,
470мкф 250В

... и добавил:

Leronchik,
Сейчас займусь
Вот хорошо весь путь видно. Обвел красным.На эту колодки приходит 3 провода.На схеме 5 сверху.



« Последнее редактирование: Октября 08, 2016, 11:10:53 от Дима Шутов »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #130 : Октября 08, 2016, 11:20:57 »
Первое, у конденсаторов емкость большая, напряжение маленькое  ???  Что можно предположить, это что они соединяются последовательно. Покажи на плате снизу, где их (конденсаторов) плюс и минус.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #131 : Октября 08, 2016, 11:24:59 »
кондеры 2 по 470х250 включены последовательно
параллельно им навешаны с обр стороны пленки
от минуса кондера идут как раз земли в разные стороны и навешана перемычка попутно с обратной стороны
это все с шасси соединяется, верно?
--
покажи плиз выходной транс, его вторичку и что куда идет

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #132 : Октября 08, 2016, 11:26:07 »
Цитата: Дима Шутов от Октября 08, 2016, 11:02:46
На эту колодки приходит 3 провода.На схеме 5 сверху.
И что, с этого 5 вывода провод идет на силовой транс? , согласно нарисованной схемы.

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #133 : Октября 08, 2016, 11:27:01 »
Цитата: Leronchik от Октября 08, 2016, 11:20:57
Первое, у конденсаторов емкость большая, напряжение маленькое  ???  Что можно предположить, это что они соединяются последовательно. Покажи на плате снизу, где их (конденсаторов) плюс и минус.
Красный + Синий -



... и добавил:

Цитата: Leronchik от Октября 08, 2016, 11:26:07
И что, с этого 5 вывода провод идет на силовой транс? , согласно нарисованной схемы.
Цитата: Leronchik от Октября 08, 2016, 11:26:07
И что, с этого 5 вывода провод идет на силовой транс? , согласно нарисованной схемы.
5 вывод с правой стороны платы,непронумерованный.
Сейчас пронумерую чтоб не путаться
« Последнее редактирование: Октября 08, 2016, 11:29:26 от Дима Шутов »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95553
  • Санкт-Петербург
    • AZG CUSTOM
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #134 : Октября 08, 2016, 11:30:47 »
Разводка платы питания АХОВАЯ! Там плюсы на квадратных пятаках, минусы на круглых. земля тонюсенькая и по всей плате расползлась. Земля на шасси через петлю  :pozor: :crazy: БЛИН!!! Товарищ что, вообще не читал про правила разводки таких цепей?  ??? :o
