Выносим на коллегию! В общем  вижу ситуацию такой. Отключаем все что связано с петлей, отпаиваем на преампе экранированые провода посыл-возврат, закорачиваем и пускаем сигнал напрямую. Убрать любое соединение на шасси,  если оно таки есть в петле.  Точку спайки нескольких проводов совместить с земляной точкой на шасси , где припаивается провод от сетевой вилки. Пробуем.


Что думаете?

... и добавил:

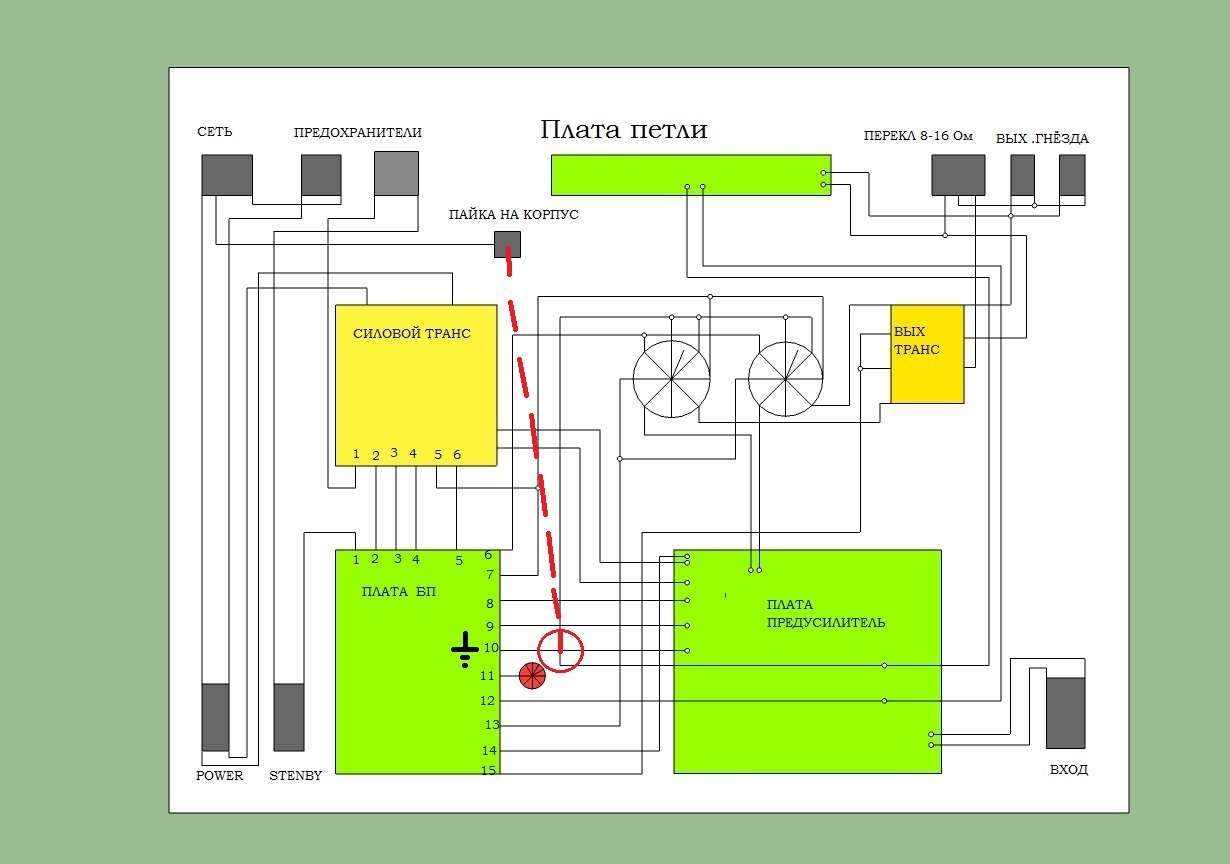

Да, покажи на фото это соединение, обведенное красным кружком

Аналогично, пока отойду по делам на часок - другой. Посмотрим что скажут другие участники...

И ещё вопрос. На выводы обозначенные красным запаян светодиод индикации POWER.
Может ли светодиод  индикации стенбая быть запаян на контакты обведённые синим? С обратной стороны похоже что там что то было запаяно( он был оторван изначально когда покупал).



... и добавил:

все пока собери и глянь (бе эффектов или провода на нее отсоедини от выхода)

Хочу подпаять всё что надо а потом собрать.

Аппарат оправдывает свое название.

Переделывать в нуля не вижу тут смысла. А вот разобраться с межплатной коммутацией и пересобрать все заново вполне реально.

Соединение с шасси земли надо с минуса верхнего элекролита по фотке платы питания. Прямо от минуса провод.

Поддерживаю! Нах... политика на техническом форумеее

AZG , как считаешь, земляной провод тянуть туда где припаян от сетевой розетки? Или другое место выбирать?

Прикрути плату назад на шасси, вероятно что она заземляется через одну из стоек!

Мют - это наиболее часто применяемый в металле прием игры. Положите правую руку рядом с машинкой на струны.....
При чем тут замыкание

... и добавил:

А что это у тебя за трубка упирается в гнездо?

в данном контексте мьют это замыкание входа усилителя на общий провод в гнезде внутри если джек вытащен.

Я то понял о чем идет речь, но как часто есть, такие слова переносятся в русский язык без изменениий в произношении, ну или в технический сленг. Вот тут мне слово "мют" и непонятино, ведь оно не означает замыкане.
Но все равно спасибо!

Это слово означает не замыкание, а отключение/выключение или уменьшение громкости звука с определенного источника. Гитарно-митализдский термин здесь ооооочень вторичен ))))

Mute - англ. "немой", обычно кнопка, временно выключающая звук.

Не всегда используется именно в контексте отключения. Например, «Mute -20dB» (сделать тише на 20 дБ).
