интересно что за мастер собрал сей дивайс? даже на мой взляд кажется каким то ужасом..либо пьяный либо торопился быстрее отгрузить и сбагрить изделие. неужто нет схемы эл. принципиальной? а он вообще работал -интересно?

Да, такой интерес тоже присутствует. Сделано «на от'@бись»

я вот издревле схему внутрь аппарата сую, всем хорошо потом

Всем привет! Тяжело отходить от отдыха! Завтра работаю так что отпишусь только к вечеру.

... и добавил:

Аппарат оправдывает свое название.

Переделывать в нуля не вижу тут смысла. А вот разобраться с межплатной коммутацией и пересобрать все заново вполне реально.

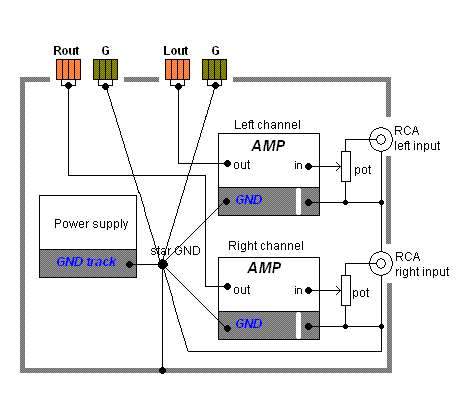

Соединение с шасси земли надо с минуса верхнего элекролита по фотке платы питания. Прямо от минуса провод.

Всем привет! Если я верно понял то минус на шасси надо вести отсюда?

Виктор Андреев,
Понял, сейчас убегаю на часик, позже продолжу.

... и добавил:

Сделал как рекомендовали.
Минус с верхнего по фото бочёнка запаял на корпус.Плату петли убрал совсем.
Фон есть.
Условно ноль ручек возьмём за 7-8 часов. гейн на 9 часов- громкость 11- Свист.
                                                                      гейн на 12 часов- громкость 9 - свист.
И на чистом звук как бы подгруженный,я не очень ещё разбираюсь но вроде немного подгружает.
Куда дальше смотреть?

Если я верно понял то провода которые звонятся на минус платы преампа ( обвёл красным) я вынимаю из клеммной колодки и запаиваю на общую точку земли?
А вот про разъёмы не понял, на корпус не звонятся ни с джеком ни без джека. И выходной транс тоже на землю не звонистя после того как плату петли убрал.

Да смотрю, тут то и провода короткие, больше всего ничего это  не даст ...
Попробуй экспериментально, заземли в  этой точке землю выходного транса.

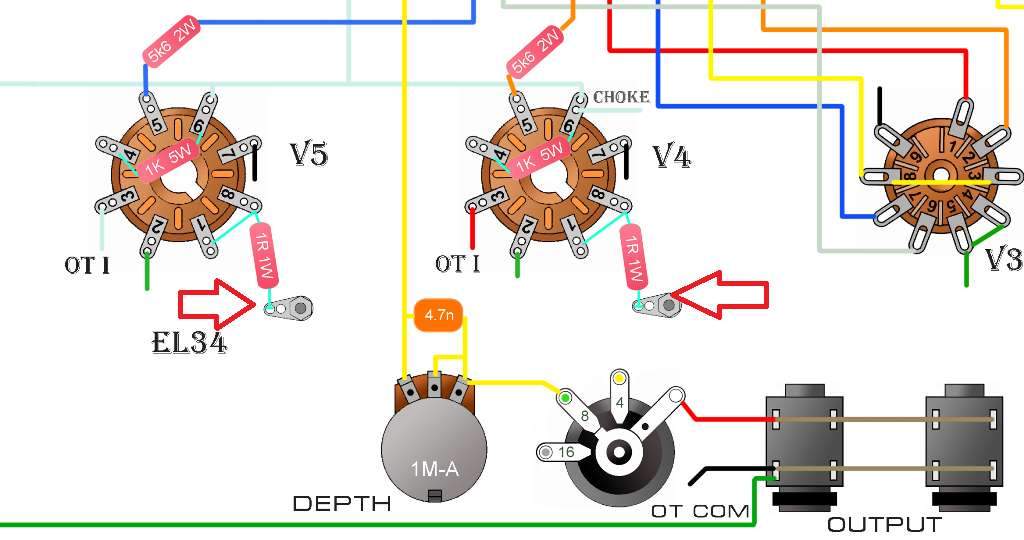

А куда подключены катоды выходных ламп? Это 8 вывод.

Катоды на 6 вывод схемы крайний правый в колодке на фото.

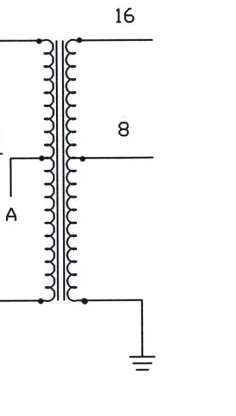

А земля выходного это какой то вывод? Сейчас ни гнёзда ни транс выходной не звонятся на землю
Наврал!!!
8 вывод лампы соединён с первым и подсоединён к выводу 10 на схеме( где 3 провода сходятся).

Этот вывод выходного? Тяну его отдельным проводом в общую точку и туда же тяну провод катодов так?



... и добавил:

Понял что короткими концами на корпус. У меня они соединены 1 шиной , от неё до точки заземления сантиметров 5 не больше,припаяю на корпус.
