Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #45 : Октября 06, 2016, 13:04:25 »
Leronchik,
На петлю идёт провод которыйtrengtor,  на фото указал, место пайкипроводов в плату залито термоклеем.
Без петлти это отпаять провода идущие к ней от платы преда?

... и добавил:



« Последнее редактирование: Октября 06, 2016, 13:09:22 от Дима Шутов »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #46 : Октября 06, 2016, 13:10:46 »
Что еще, найди точку куда сходится земля, о которой говорил runing
https://guitarplayer.ru/index.php?topic=370951.msg9710523#msg9710523
если таковой нет, я бы переделал по правилах . Как, это отдельная тема.

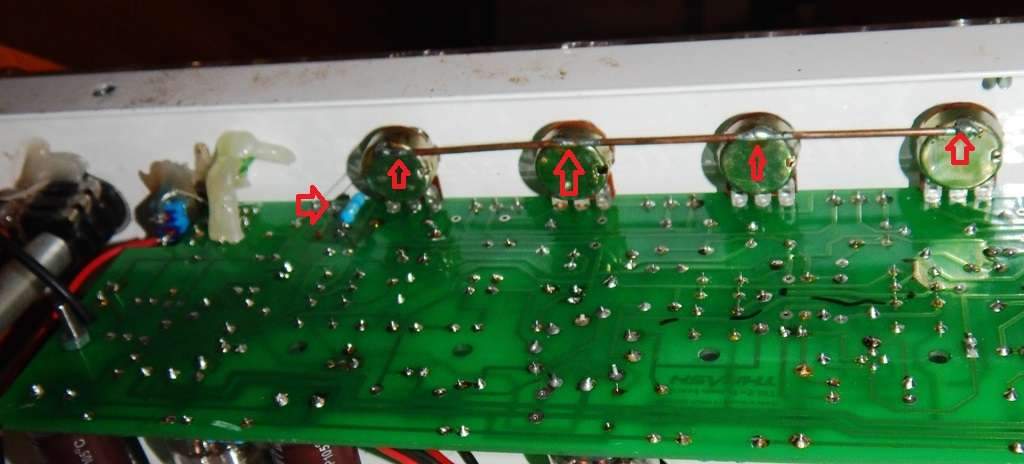

Дальше, удалил бы всю эту хрень, как советовал AZG
2153553-0
Проверил бы контакт резисторов на шасси, если нужно, зачистил под потенциометрами.

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #47 : Октября 06, 2016, 13:16:31 »
Провода чёрно красные идкт на залитый ткемоклеем контакт с платы блока питания, а вторая пара уходит с него на плату петли.





... и добавил:

Цитата: Leronchik от Октября 06, 2016, 13:10:46
Что еще, найди точку куда сходится земля, о которой говорил runing
https://guitarplayer.ru/index.php?topic=370951.msg9710523#msg9710523
если таковой нет, я бы переделал по правилах . Как, это отдельная тема.
Дальше, удалил бы всю эту хрень, как советовал AZG
(Ссылка на вложение)
Проверил бы контакт резисторов на шасси, если нужно, зачистил под потенциометрами.
Сейчас займусь.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #48 : Октября 06, 2016, 13:20:59 »
Цитата: Дима Шутов от Октября 06, 2016, 13:04:25
Leronchik,
На петлю идёт провод которыйtrengtor,  на фото указал, место пайкипроводов в плату залито термоклеем.
Сними клей, посмотри что там напаяно и как. Лучше все аккуратно переделать.

Цитата: Дима Шутов от Октября 06, 2016, 13:04:25
Без петли это отпаять провода идущие к ней от платы преда?
Там на плату петли идут два экранированных провода, по одному сигнал поступает, если петля незадействована, замыкается и по второму возвращается на плату усилителя. Вот на плате усилка я бы выпаял временно экранированые провода и замкнул места подпайки центральных жил. Не знаю, доступно ли я написал. Только делай все поэтапно, не целиком.
Давай так, что у тебя там по сведению земли в одну точку, она есть и как выглядит. Фотку в студию.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95553
  • Санкт-Петербург
    • AZG CUSTOM
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #49 : Октября 06, 2016, 13:21:23 »
Перемычку с потов удалять уже поздно. Смысла нет. Поты дешевые, китайские с рынка.

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #50 : Октября 06, 2016, 13:38:26 »
Leronchik,
Вот фото. Центральные жилы обоих экранированных проводов закоротить?
Земляной провод на корпус подпаян только в 1 месте.



AZG,
Там по ходу все радиодетали из китая, когда кондёры искал поиск на алиэкспресс посылал ;D

... и добавил:

Цитировать
Только делай все поэтапно,
Перепаял, отпаял экранированные провода и поставил перемычку на место пайки центральных жил. Ничего не изменилось кроме того что свист стал как то однороднее.
https://postimg.cc/gallery/1tgncbzdm/
« Последнее редактирование: Октября 06, 2016, 18:24:31 от Дима Шутов »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #51 : Октября 06, 2016, 18:27:23 »
Извини что задержал с ответом, кум попал в автомобильную аварию, пришлось срочно на подмогу ехать, да  пол дня в полиции провести.
 По петле, тут (на фото)более менее все аккуратно. а другая сторона этих кабелей покажи как припаяна.
 Давай еще разберемся землей. Куда был присоединен синий провод от сетевой вилки?

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #52 : Октября 06, 2016, 18:30:43 »
Видео.
http://www.youtube.com/watch?v=q1Hc2wYO2Gk

... и добавил:

Leronchik,
Какие извинения! Спасибо тебе что со мной чайником маешься!Синий провод от сетевой вилки на верхнем фото постом выше видно что запаян на корпус недалеко от сетевика.
Другая сторона запяна некрасиво , но плотно и нет коротышей, прозвонил.( Это те которые от термоклея освободил и перепаял)

... и добавил:

Leronchik,
Не понял про другую сторону каких кабелей? Экранированных?
« Последнее редактирование: Октября 06, 2016, 18:36:24 от Дима Шутов »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10308
  • DIYng Fetus
    • http://cathar.ru
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #53 : Октября 06, 2016, 18:36:24 »
Хороший возбуд)

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #54 : Октября 06, 2016, 18:37:44 »
Цитата: Dying Fetus от Октября 06, 2016, 18:36:24
Хороший возбуд)
И это при неподключенной гитаре :hmmm:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95553
  • Санкт-Петербург
    • AZG CUSTOM
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #55 : Октября 06, 2016, 18:44:32 »
Дима Шутов, НУ, ВИМА вполне хороша, электролиты не самое дно, резисторы синие тоже ОК. Так что не все так плохо.

Проверь, вообще есть мют на входном гнезде? А то может мучаемся зря, а там банально ляп.

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #56 : Октября 06, 2016, 18:47:49 »
AZG,
Что такое мют?

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #57 : Октября 06, 2016, 19:01:52 »
Вот это и есть наверное земля разведенная звездой, только не на шасси, а на плате  :o
2153631-0
А должно примерно быть так:
2153633-1

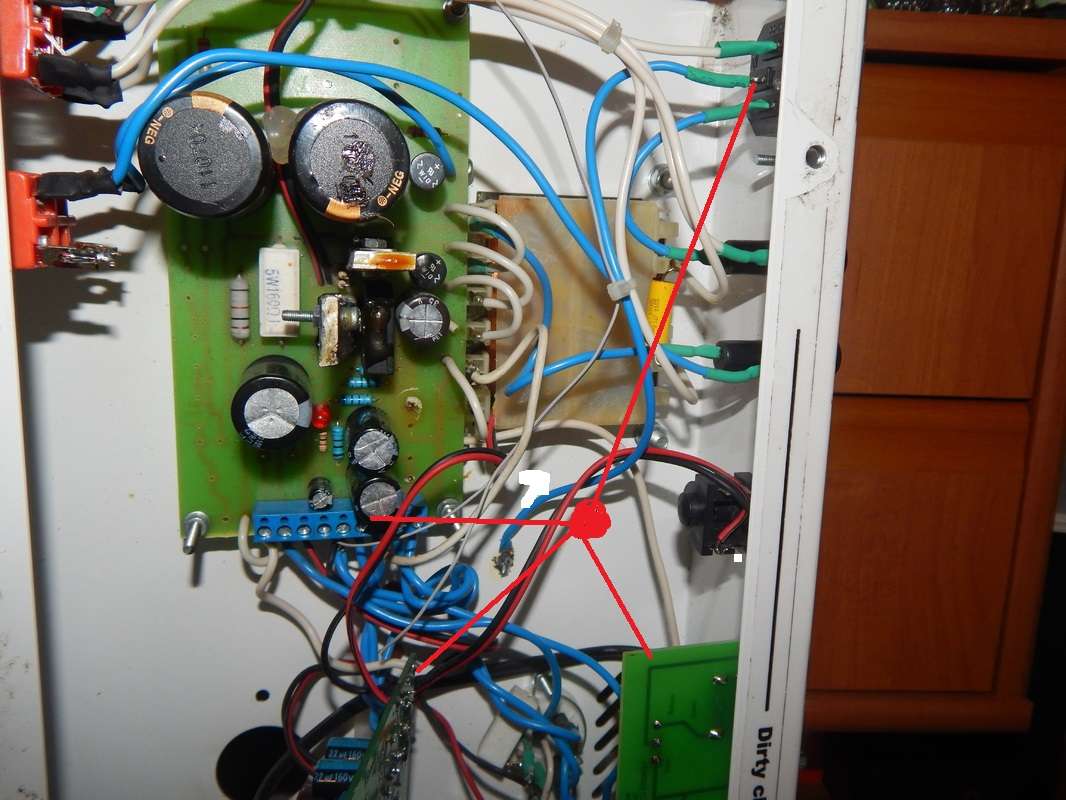

Я бы землю с плат усилителя перенес примерно сюда:
2153635-2

Оффлайн Дима Шутов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 217
  • Скайп rostovsiti76
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #58 : Октября 06, 2016, 19:05:18 »
Цитировать
Вот это и есть наверное земля разведенная звездой, только не на шасси, а на плате

На верхнем фото провода идущие на плату преда с платыБП, а оттуда на плату петли, поэтому и 2 пары проводов.Я полагаю что это питание чего либо.

Навесной монтаж шикарен!!!

Я тут подумал, время мне позволяет, желание есть. С вашей помошью ( что куда паять и т.п.) я бы мог привести всё проводку в божеский вид,переделать как положено и какими нужно проводами, может попутно и на неисправность выйдем.
« Последнее редактирование: Октября 06, 2016, 19:08:29 от Дима Шутов »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: THRASH TSL 2110 Нужна помощь.
« Ответ #59 : Октября 06, 2016, 19:10:56 »
Цитата: AZG от Октября 06, 2016, 13:21:23
Перемычку с потов удалять уже поздно. Смысла нет. Поты дешевые, китайские с рынка.
AZG, а почему это уже поздно сделать как надо, растолкуй?

... и добавил:

Цитата: Дима Шутов от Октября 06, 2016, 19:05:18
Я тут подумал, время мне позволяет, желание есть. С вашей помошью ( что куда паять и т.п.) я бы мог привести всё проводку в божеский вид,переделать как положено и какими нужно проводами, может попутно и на неисправность выйдем.
Для этого нужна желательна блин схема, думаю AZG уже догадался с чем имеем дело, но скромничает  ;)
« Последнее редактирование: Октября 06, 2016, 19:12:34 от Leronchik »
