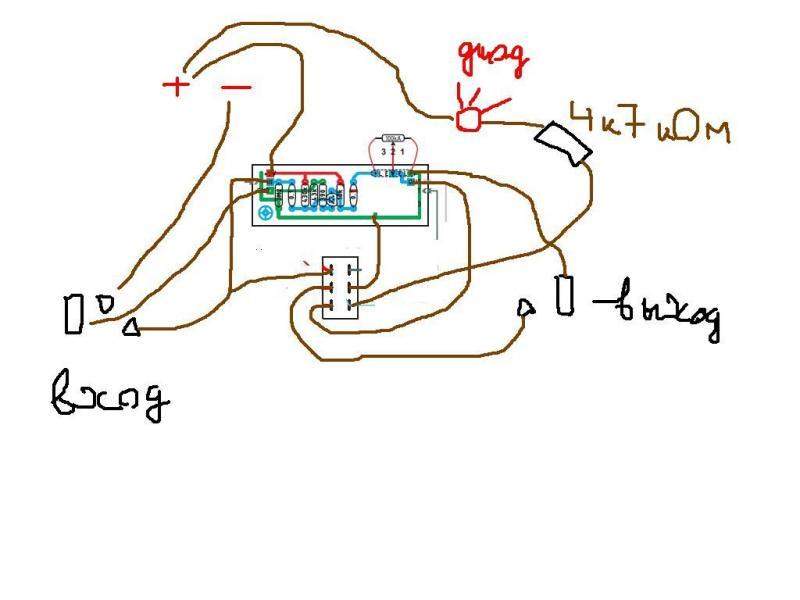

вообщем за не имением кнопки на 3 группы контактов (3PDT) решил использовать кнопку на 2 группы контактов (DPDT) без миллениум байпаса вот по такой схеме (см ниже... дада схема нарисованна ужасно ). я уже видел что-то подобное на некоторых проекта с гитар-гира, вроде как бы и получается тру-байпасс (влияет на звук тока паразитная емкость дорожки "земли" на плате?) имеет ли идея смысл?

в таком варианте всегда подключен вход педали, это не есть гуд. Как и сказали, делай миллениум.

Ksandr-, любой, бери КП303A. Распайку ног смотри в гугле, по слову КП303А, первые ссылки будут на ЧиД, там у них есть даташиты.

я bc108 впаял

это п-н-п транзистор вообще то
http://www.datasheetcatalog.org/datasheet/SGSThomsonMicroelectronics/mXyzzwx.pdf

у меня не аткой как в даташите, да и на нем даж нет маркировки где эммитер, просто если смотреть сверху с одной стороны круга срез

... и добавил:

да и на каком то сайте видел что это полевик

Приветствую всех,собирал такойже бустер.Возникла пара вопросов:
1) усилитель сам не очень сильно фонит(тоесть совсем не напрягает,в паузах еле слышно),бустер на увеличивает фон раза в 2-3 становится уже весьма неприятно(в паузах между игрою фесьма сильный фон).Так вот,это происходит естественно из-за усиления сигнала или же какойто косяк?
2) Собрал байпас,он дает огромное количество шума,диод не горит(напряжения на выводах диода нет).Грешу на транзистор.Использую кп103 в пластмассовом котпусе со срезом.Цоколевку нашел только для круглых в мет.корпусе.Припаял так как на печатке,тоесть срезом вниз,результат говорит что неправильно
Либо косяк в чемто другом,но тут особо негде ошибиться
