Автор Тема: ТРУ БАЙПАСС ЛУПЕР И ТАП ТЕМПО помогите распаять (Прочитано 1223 раз)

Asker · « : Декабря 20, 2014, 17:25:43 »

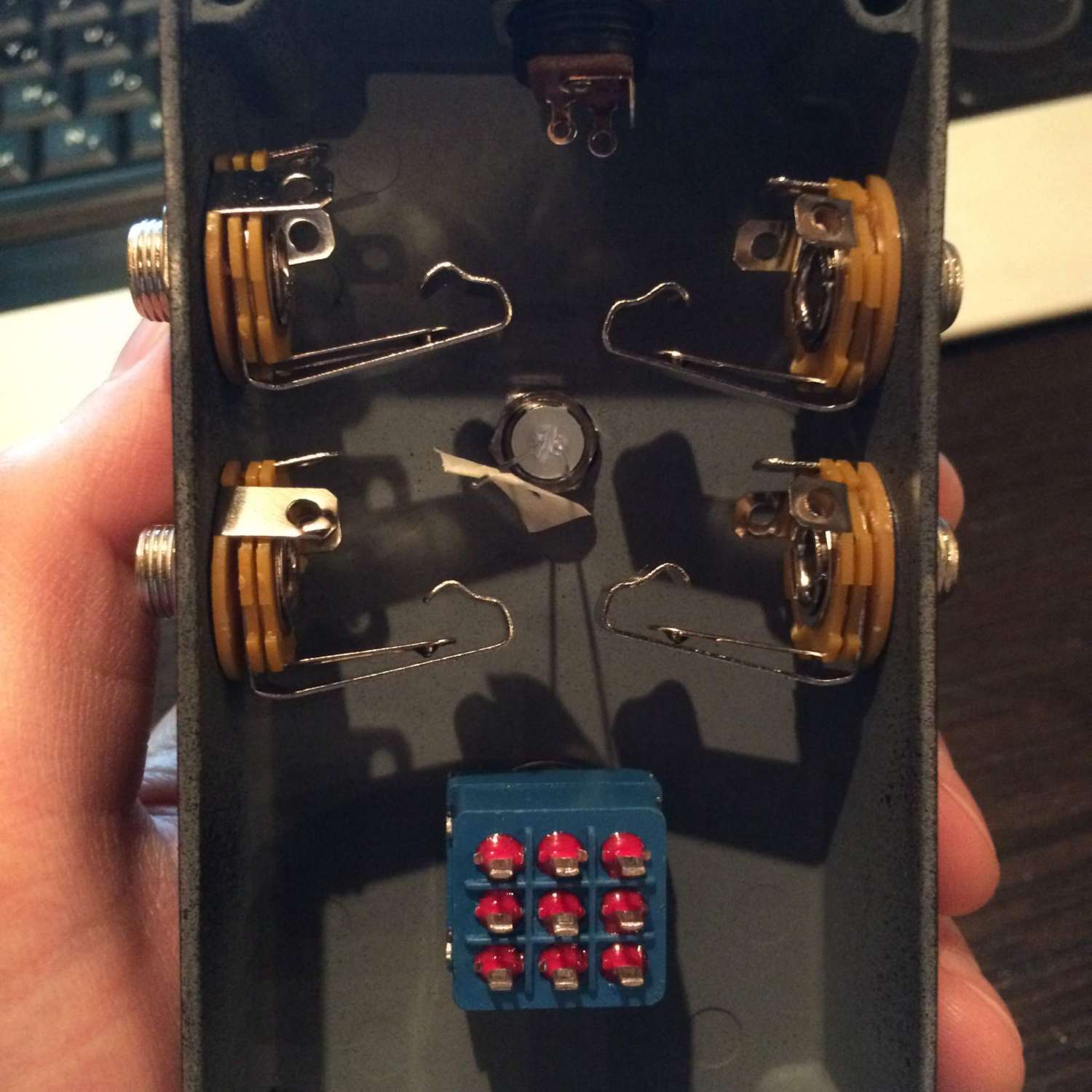

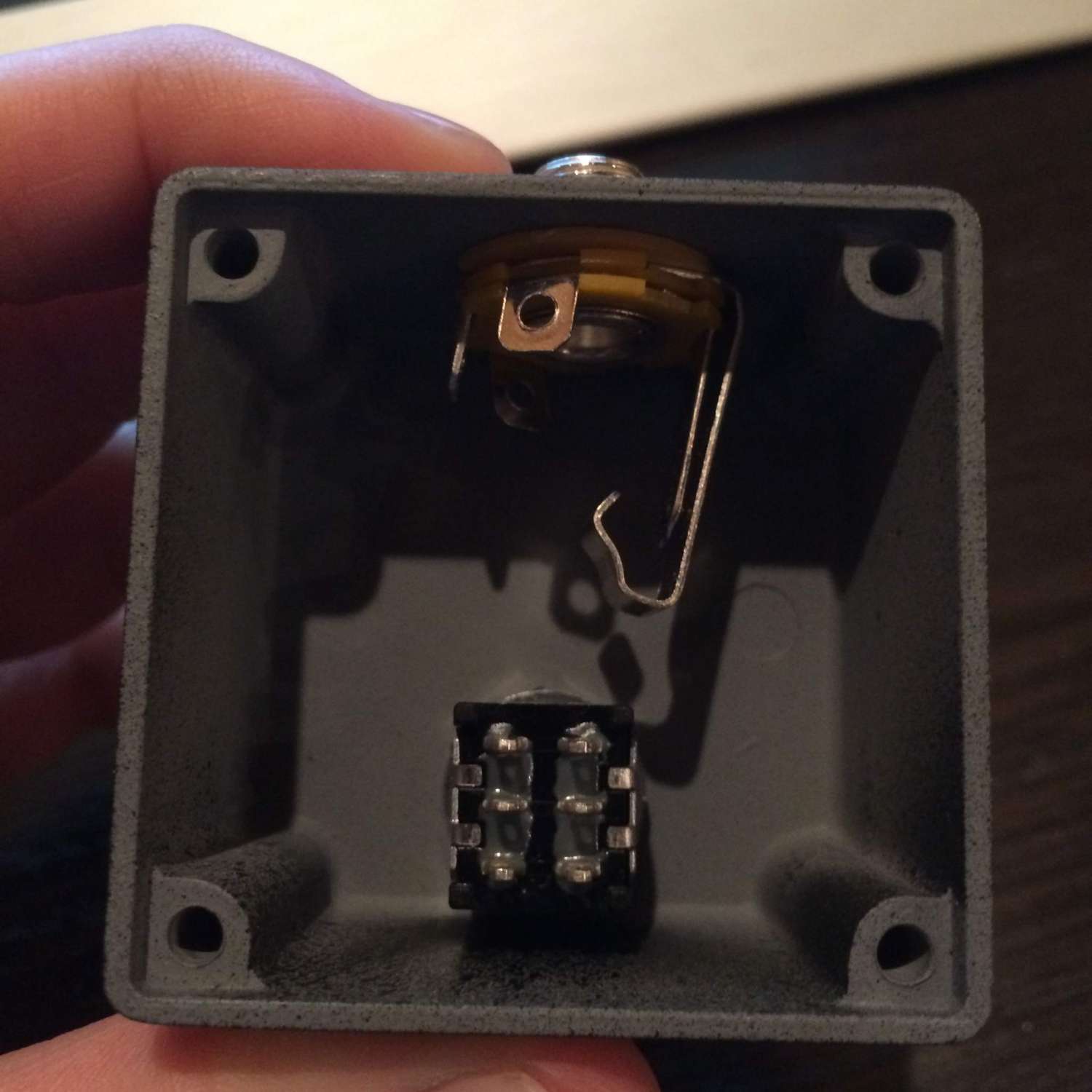

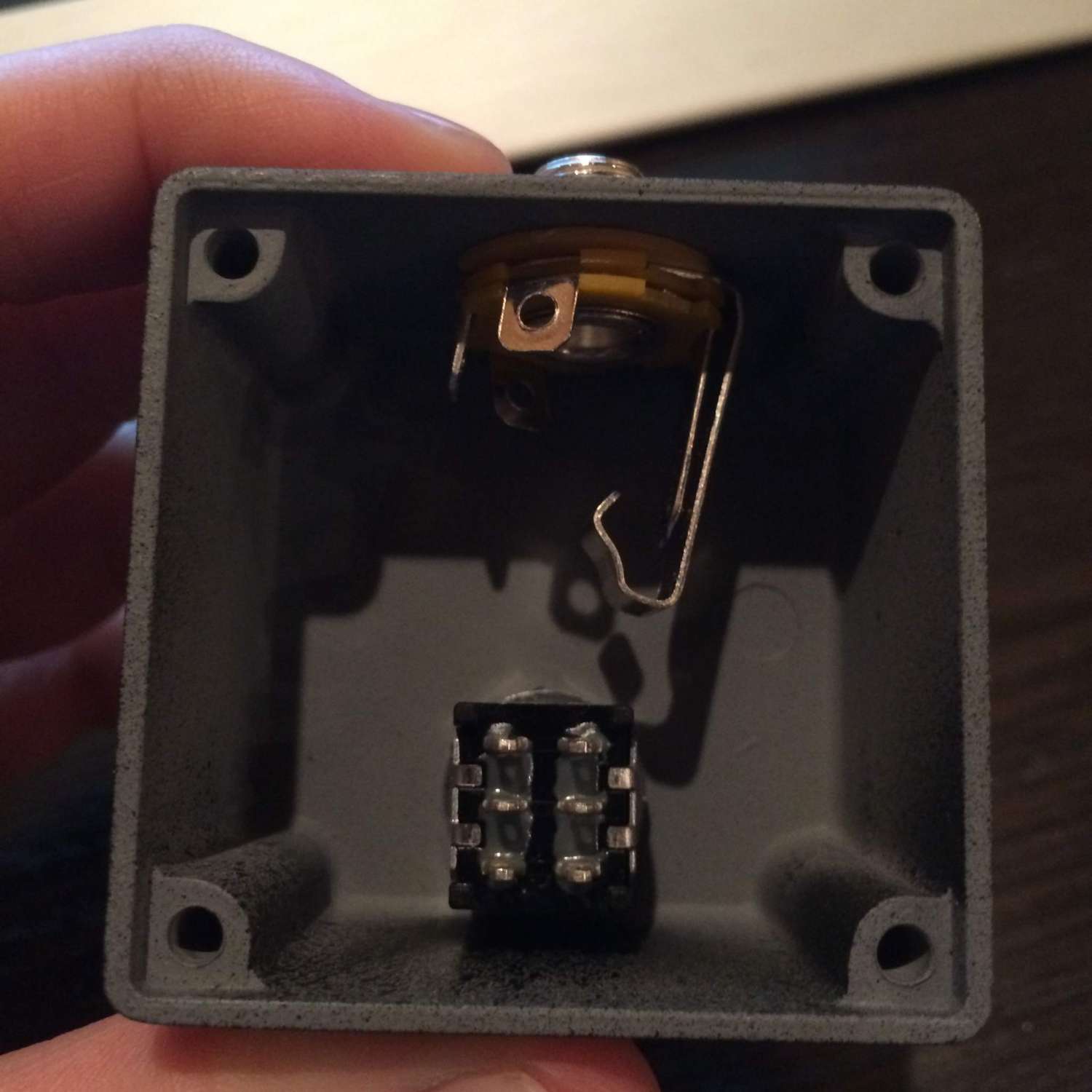

Привет парни, помогите пожалуйста распаять два прибора, имеется тру байпасс лупер, верхние джеки хочу чтобы были как send return то есть одним устройством включать две педали, а нижние in и out, также имеется светодиод, помогите пожалуйста, еще есть педаль тап темпо с кнопкой без фиксации, также нужно распаять чтобы все работало, может кто знает из вас и сможет помочь ?

runing · « **Ответ #1 :** Декабря 20, 2014, 17:36:15 »

Цитата: Asker от Декабря 20, 2014, 17:25:43

имеется тру байпасс лупер, верхние джеки хочу чтобы были как send return то есть одним устройством включать две педали, а нижние in и out, также имеется светодиод, помогите пожалуйста

Asker · « **Ответ #2 :** Декабря 20, 2014, 17:38:27 »

Спасибо за ответ, а вы не могли бы чуть подробней объяснить, я плохо разбираюсь к сожалению в схемах, и батарейка мне не нужна, плюс там резистор по моему, а какой нужен и куда ? заранее очень благодарен !!!

runing · « **Ответ #3 :** Декабря 20, 2014, 17:45:40 »

Цитата: Asker от Декабря 20, 2014, 17:38:27

вы не могли бы чуть подробней объяснить, я плохо разбираюсь к сожалению в схемах

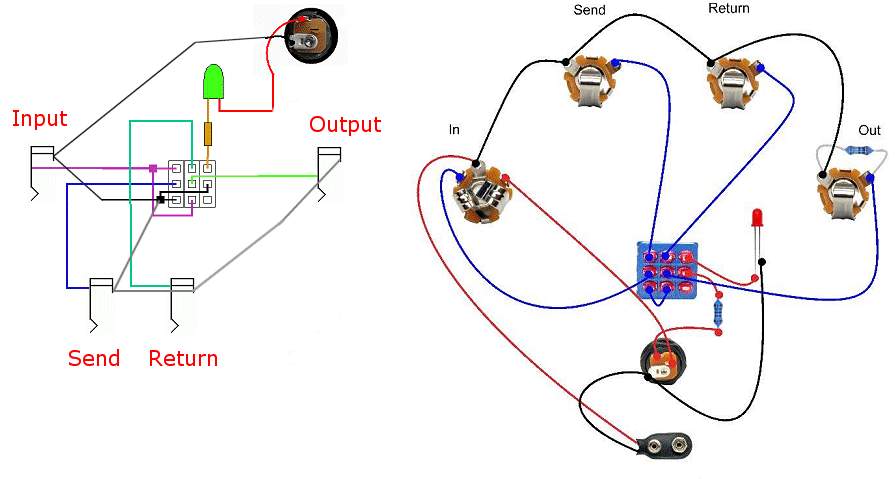

Подробнее чем тут нарисовано не бывает. На рисунке указано, какие контакты нужно соединить.
И это не схема, а картинка для детей дошкольного возраста.

Цитата: Asker от Декабря 20, 2014, 17:38:27

батарейка мне не нужна

Ты написал, что у тебя будет светодиод. Какие ты знаешь способы заставить светодиод светиться без батарейки?
Резистор для светодиода, номиналом 1килоом.

Asker · « **Ответ #4 :** Декабря 20, 2014, 17:46:34 »

У меня есть выход на питание 9V сверху

... и добавил:

А какие провода посоветуете ? Кстати а как подключить тап темпо ? там надо 2 провода припаять, но не понятно куда ((

runing · « **Ответ #5 :** Декабря 20, 2014, 17:52:55 »

Цитата: Asker от Декабря 20, 2014, 17:46:34

У меня есть выход на питание 9V сверху

Не вижу смысла для свечения одного светодиода использовать стационарный источник питания.
Там от батарейки он будет светиться несколько лет, да и проводов меньше. Но если хочется от БП, то просто батарейку не покупаешь и не подключаешь.

Цитата: Asker от Декабря 20, 2014, 17:46:34

А какие провода посоветуете ?

Любые, например МГШВ.

Цитата: Asker от Декабря 20, 2014, 17:46:34

Кстати а как подключить тап темпо ? там надо 2 провода припаять, но не понятно куда ((

Не знаю. Зависит от схемы, в которую нужно подключать.

Asker · « **Ответ #6 :** Декабря 20, 2014, 17:54:23 »

нужно как у boss fs-5u, моментальные переключения

runing · « **Ответ #7 :** Декабря 20, 2014, 18:02:01 »

Цитата: Asker от Декабря 20, 2014, 17:54:23

нужно как у boss fs-5u, моментальные переключения

Ну так найди схему boss fs-5u и сделай как там. У меня нет ни схемы, ни такой педали.
Судя по твоей заготовке, нужно просто замыкать сигнальный контакт на массу.
Прозвони тестером контакты кнопки, выясни какие замыкаются при нажатии.
Потом от одного контакта кинь провод на сигнальный контакт джека,
второй на общий. Общий контакт джека желательно ещё соединить с корпусом педали.

Удачи.

Asker · « **Ответ #8 :** Декабря 20, 2014, 18:07:22 »

Спасибо большое Вам, попробую все сделать ))
