Чем бы ни были эти треугольнички, не верю, что эта схема может управлять высотой тона. Вот сделать тембровое тремоло (если уместно такое выражение) вполне.

Вот текст который выдал яндекс-поиск

Некоторые гитарные усилители обладают вибрато с истинным изменением высоты тона, например, модели компании Magnatone и в настоящее время Juke Amplification

Но самое смешное, что пруфа этого текста нет в природе... это яндекс-поиск с функцией "нейро"
То-сть, нейросеть написала то что "как она недопоняла"...


А я уже было обрадовался, дескать "ух ты как удобно! умный поисковик!"
Ага... щас... умный но приврать горазд, обычный поиск туп, но честен


Короче, понятно... истинного вибратто с модуляцией высоты тона в аналоговых FX - в природе не существует

Вот и я недоумевал, так как не было понятна физика процесса
Понятно когда в инструменте пальцами или рычагом -меняется натяжение струн и высота тона
Или, к примеру, на ленточном бобиннике можно пальцем катушку притормаживать - скорость проигрывания замедляется и тон плывет..

В цифре тоже понятно сигнал "на лету" (за счет буфера) замедляется или ускоряется..

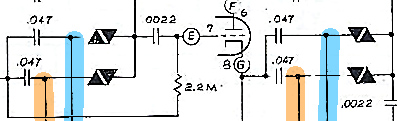

...диоды или более вероятно стабилитроны используются как переменные ёмкости.

Это те самые ромбы диоды или стабилитроны?

Ну как тебе сказать, в принннципе... Через фазовращатели можно кое как сделать, на основе эффекта доплера.
Во всяком случае вибрации фейзера еще ближе к настоящему вибрато, так как там управление задержкой, хотя и маленькой.


Ага, ромбо\треугольники.  У стабилитронов вроде как по более ёмкость. Посмотри в справочниках.
Метод не нов, использование емкости переходов дело давнее.

Alex_SG,
да - варикапы, вылетело название
Старею...

... и добавил:

Там на схеме указан этот ромбик - написано "варистор", т.е. это переменный резюк, а не варикап

ты смотри не на него, а на весь кусок схемы, чем он там управляет.

хотя по схеме сильно напоминает старое обозначение стабилитронов

на схеме написано варистор, надо смотреть его параметры

... и добавил:

гадать чего там поставлено в реальности можно бесконечно. Вот было бы фото монтажа....

да это не важно, понятен сам принцип, частотное вибрирование

Именно так.

... и добавил:

Только судя по схеме не частота среза, а средняя частота полосового фильтра. как ручка Freq. у параметрического эквалайзера, если уместно сравнение
