Re: Турбо чемп, 5F4, 5F6A, и другие. upd 29.05.18
« Ответ #240 : Мая 30, 2020, 10:33:02 »
Дрямс! :alc:

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6390
  • Репутация: +1755/-62
  • решил включить дурачка
Re: Турбо чемп, 5F4, 5F6A, и другие. upd 29.05.18
« Ответ #241 : Мая 30, 2020, 14:38:58 »
GeorgeM, с прошедшим ДР! :)

Оффлайн GeorgeM Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5328
  • Репутация: +617/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Турбо чемп, 5F4, 5F6A, и другие. upd 29.05.18
« Ответ #242 : Мая 30, 2020, 16:23:07 »
Пасип, пасип!

Оффлайн GeorgeM Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5328
  • Репутация: +617/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Турбо чемп, 5F4, 5F6A, и другие. upd 29.05.18
« Ответ #243 : Марта 14, 2022, 15:51:27 »
А тем временем, в рамках импортозамещающей кампании "не пиратская а трофейная! " стартовала мелкая серия копий "lone wolf harp break". Мелкая во всех смыслах: количество небольшое, размер - "сникерс сайз" чего оригинал, кстати, предложить не может, звук тот же.
Не лампами едиными.

Зы: схемотехника у них забавная, "не мелкосхемный подход": рули громкости и гейна - между каскадами, перегруз диодами об землю - тоже, а вот руль тона - в обратной связи ОУ первого каскада. Редко такое видал, обычно всё в обратную связь пихают.




« Последнее редактирование: Марта 14, 2022, 15:54:51 от GeorgeM »

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1822
  • Репутация: +183/-0
  • На мой век металлолома хватит...
Re: Турбо чемп, 5F4, 5F6A, и другие. upd 29.05.18
« Ответ #244 : Марта 19, 2022, 10:33:02 »
 :good: Обожаю сникарссайз!

Оффлайн oleginchat

  • Частый посетитель
  • **
  • Сообщений: 248
  • Репутация: +17/-1
  • Зарегистрированный
Re: Турбо чемп, 5F4, 5F6A, и другие. upd 29.05.18
« Ответ #245 : Мая 31, 2022, 11:10:15 »
ну, взял схему "твинпикса" от DRolo, подправил питание что б фазик не клиповал, подправил фильтры что б разделение частот с перекрытием было, развёл плату что б цифровая часть на smd а аналоговая - на нормальных деталях, что б можно было использовать и taplfo2 и taplfo3 - что найдётся, напечатал десяток плат у китайцев, спаял - отладил (без офцелографа - фиг её настроишь, кстати)...

по итогам опытов - про таплфо2 забываем, третья версия гораздо гораздее. самопальные оптопары работают ничем не хуже vtl5, то множество форм волн генератора что предоставляет таплфо - для музыки нафиг не надо: рамп ап и рамп даун - делаются из треугольника поворотом ручки симметрии, полусинусы и кардио - толком не звучат, там где второй набор, с удвоением частоты - тоже как то совсем не.
оставил прямоугольник, треугольник и синус. и то, думаю, лишковато.

главный цимес схемы - режим эмуляции браунфейса, ибо ноты не жрёт, в отличие от классического блэкфейсного. режимы "тремолит только вч" и "тремолит только нч" - интересны больше на соляках.
да, нарисовал вторую версию платы: уже без возможности установки таплфо2.

здравствуйте, не подскажете, чем удалось заменить vtl5c1-если не секрет из чего составлена оптопара?


Оффлайн GeorgeM Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5328
  • Репутация: +617/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Турбо чемп, 5F4, 5F6A, и другие. upd 29.05.18
« Ответ #246 : Июня 01, 2022, 11:11:40 »
здравствуйте, не подскажете, чем удалось заменить vtl5c1-если не секрет из чего составлена оптопара?
Ну, тут скорее C2 но схема всеядна, настраивается под практицски любую оптопару. А сделана - как у всех: кетайский светодиод, кетайский фоторезистор, капля суперклея и кусок чёрной термоусадки.
« Последнее редактирование: Июня 01, 2022, 11:13:16 от GeorgeM »

Оффлайн GeorgeM Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5328
  • Репутация: +617/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Турбо чемп, 5F4, 5F6A, и другие. upd 29.05.18
« Ответ #247 : Июля 04, 2022, 16:56:48 »

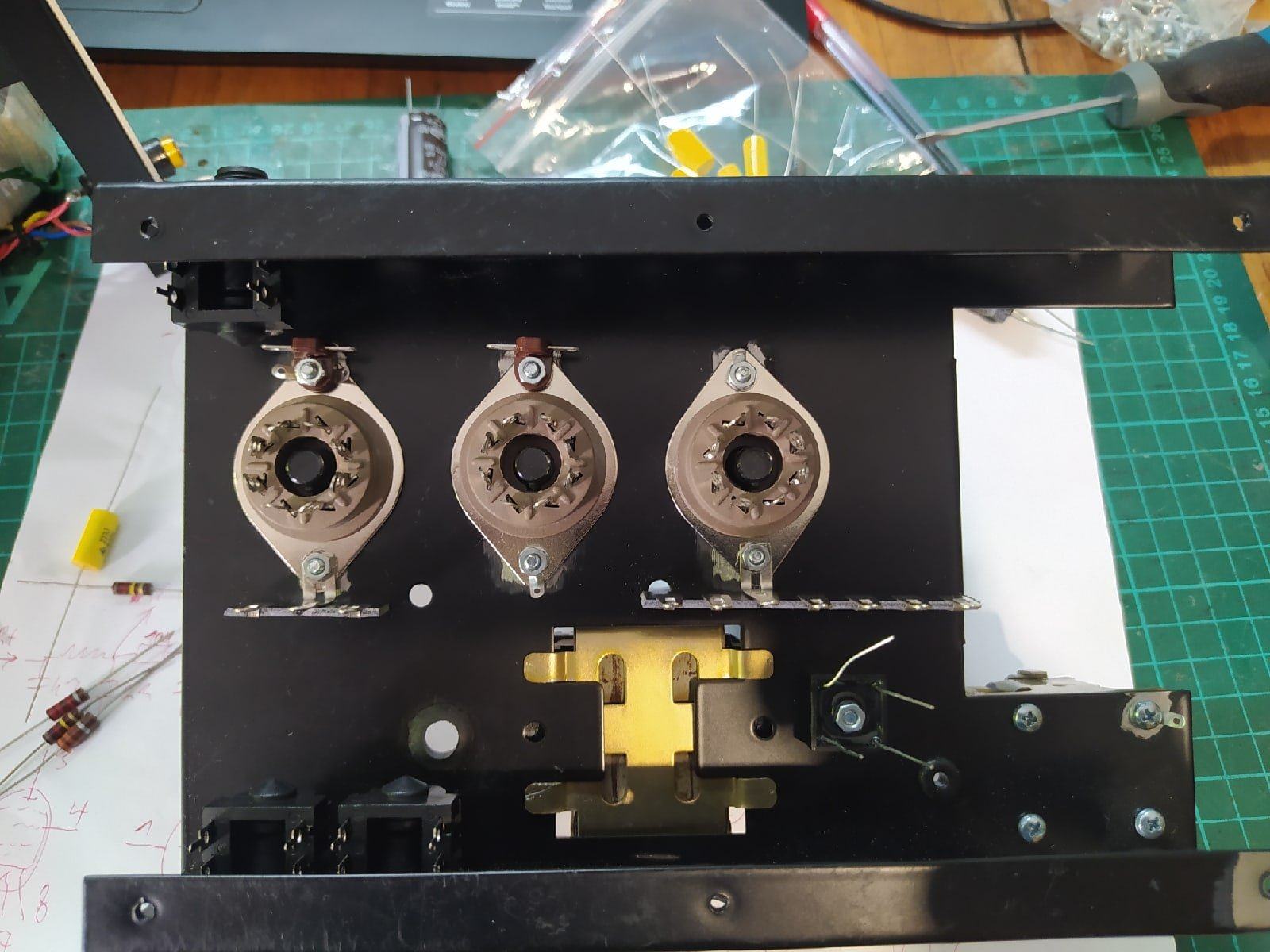

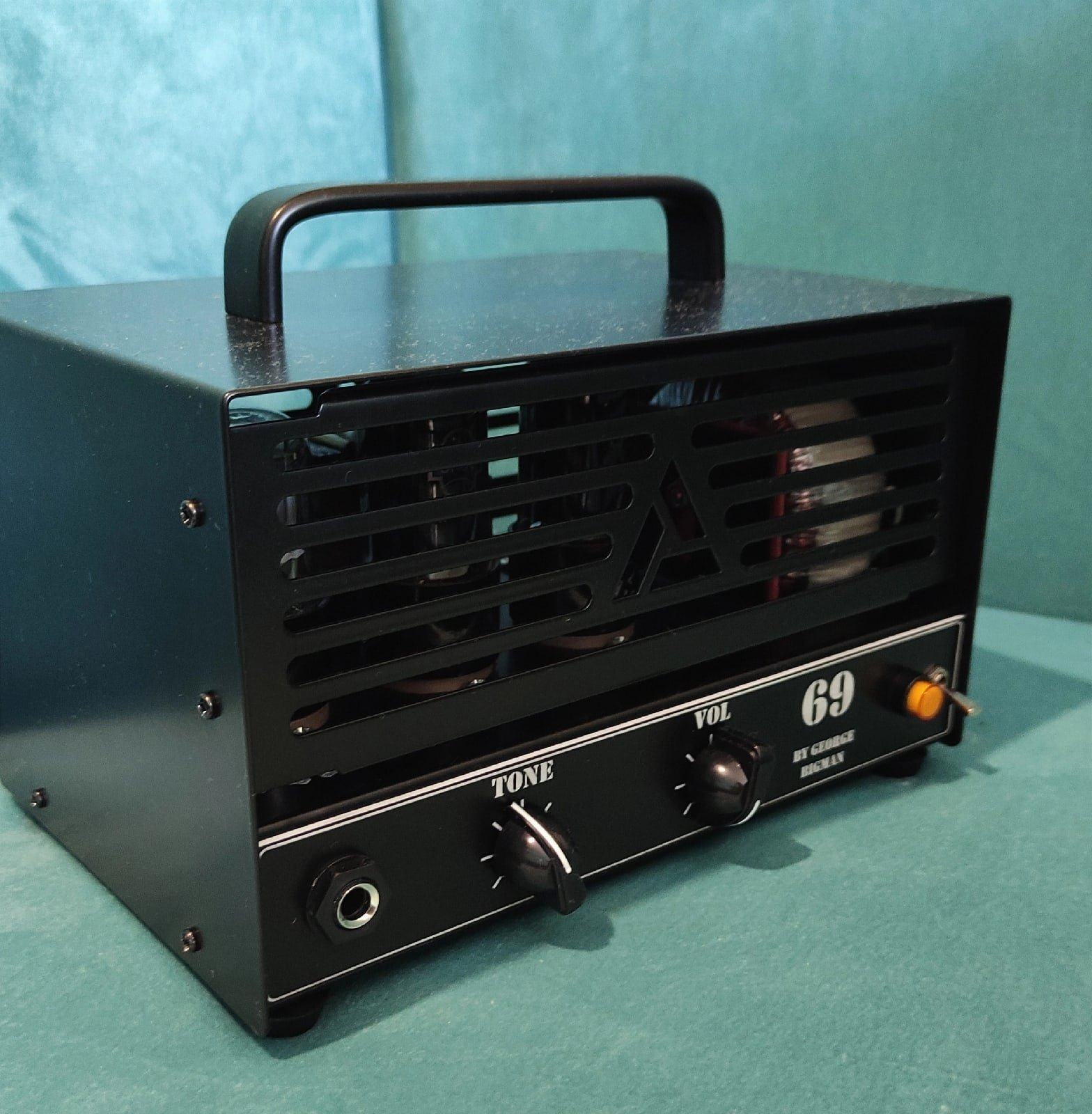

Повозился в очередной раз с сэлфсплитом, и добился таки весьма "маско-образного" звука, сейчас третий экземпляр в очереди на изготовление.

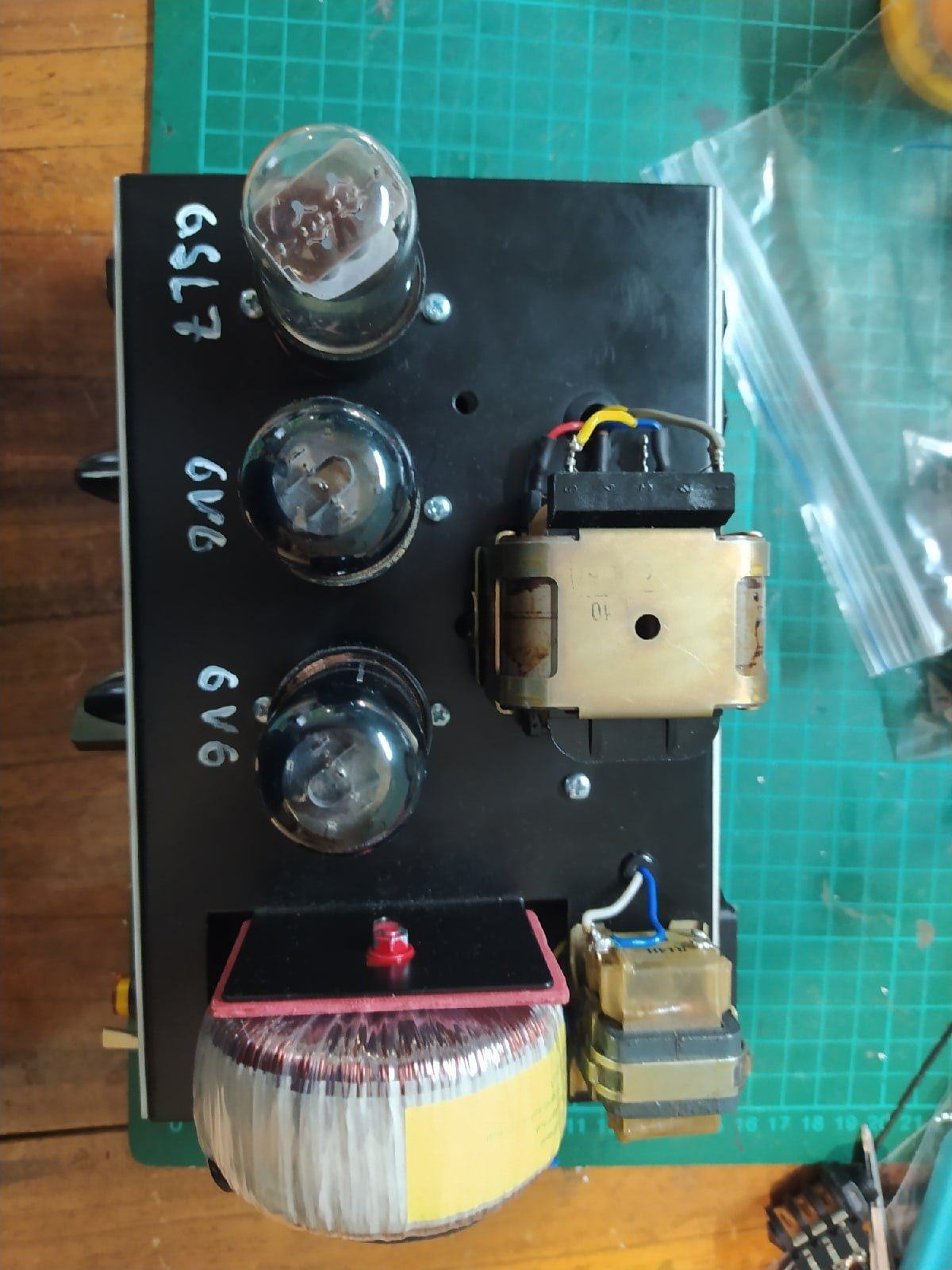

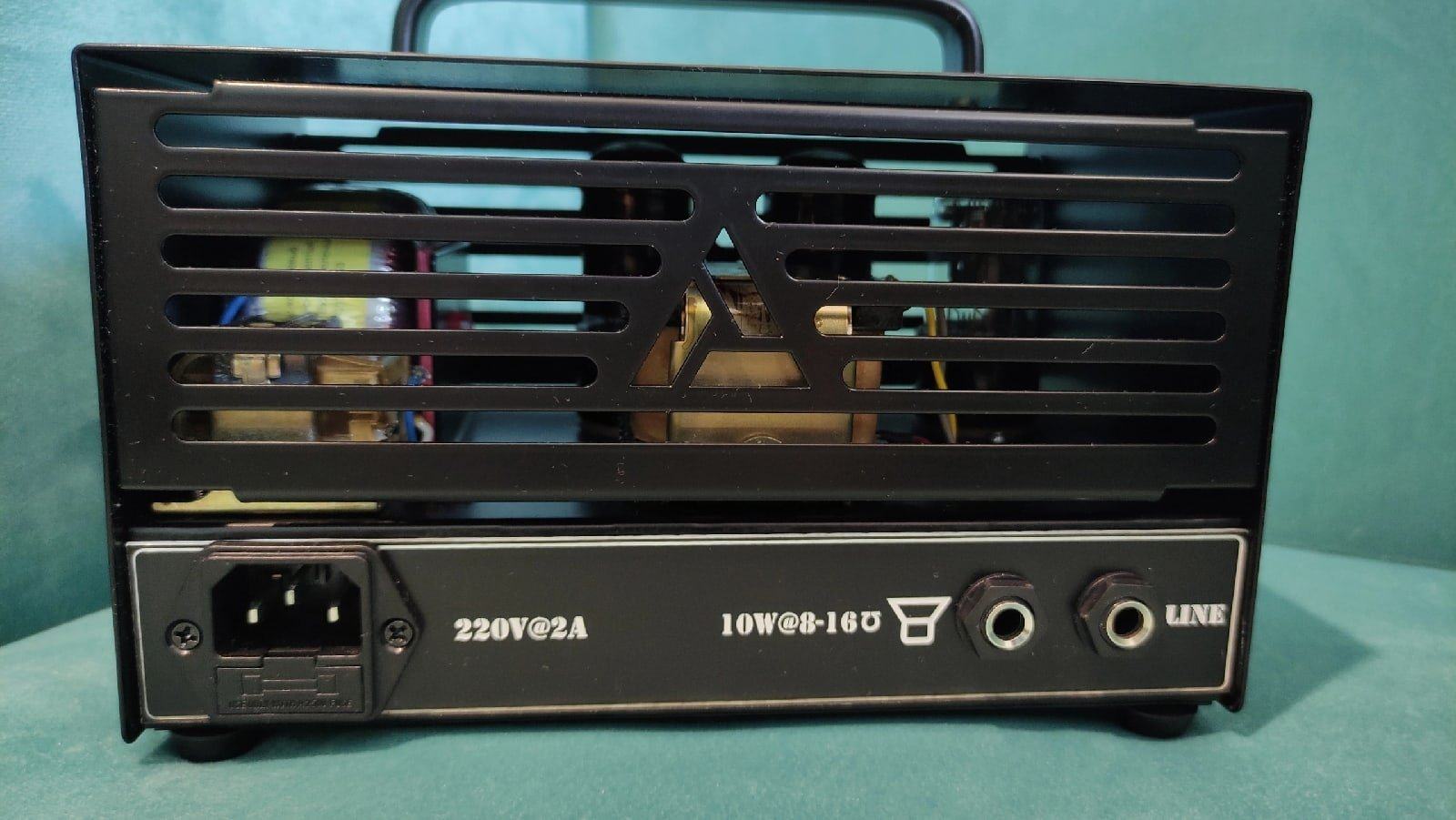

3 октальных лампады, 9,8 ватт (если чистых то 8 где то), 3 кило веса. Собирается навесочкой в корпусе от "хаос зеро", только дырья под лампы приходится распиливать.

вот так оно звучит с харпом:
https://disk.yandex.ru/d/VxDBJi0ecVBqeQ

« Последнее редактирование: Июля 04, 2022, 16:59:35 от GeorgeM »
