Tyler Boost Circuit нужна помощь!
« : Апреля 17, 2016, 14:05:50 »
Люди в Tyler Studio Elite HD идёт стоком такой вот буст. Дело в том что родные звучки Тайлера звучат тонко, с бустом даже на минимуме всё слишком жирно. Поменял звучки на другие, пассивно всё хорошо но с бустом ещё хуже чем было. Я позвонил туда в Demeter, фирма которая лепит эти бусты для Тайлера и спросил как модифицировать что бы не было так низко. Они сказали что ничего не расскажут, а покупай стоковый буст за 100 долларей. Проронил тока что стоковые на октаву выше чем те что делаются для Тайлера под заказ. Вот собственно сам буст. Детали на нём:
2A224K (два больших зелёных) конденсатора
2A473K (поменьше зелёный)
2A223K самые маленькие зелёные
Xicon 16V 4,7mikroF
потом чип

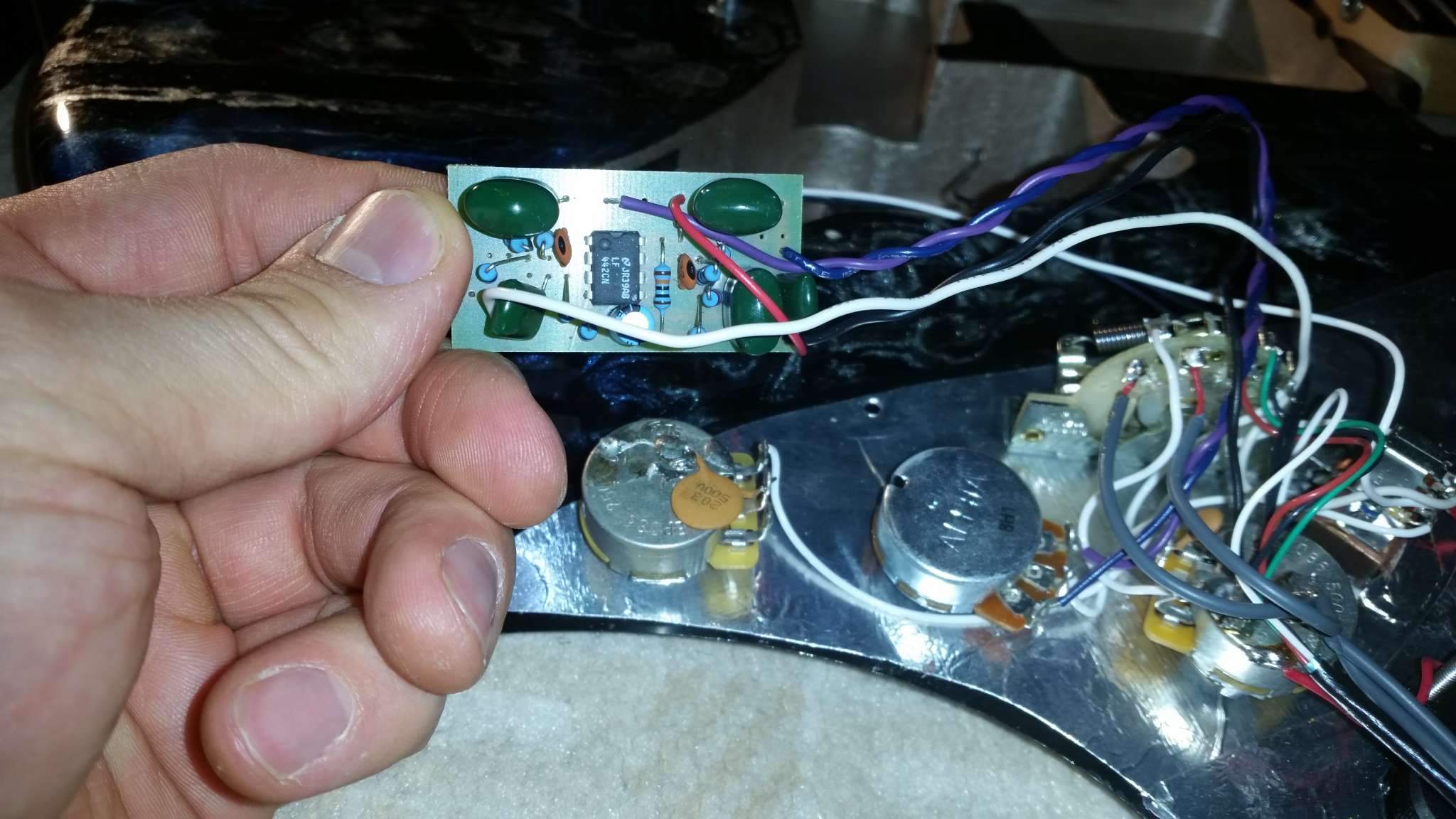

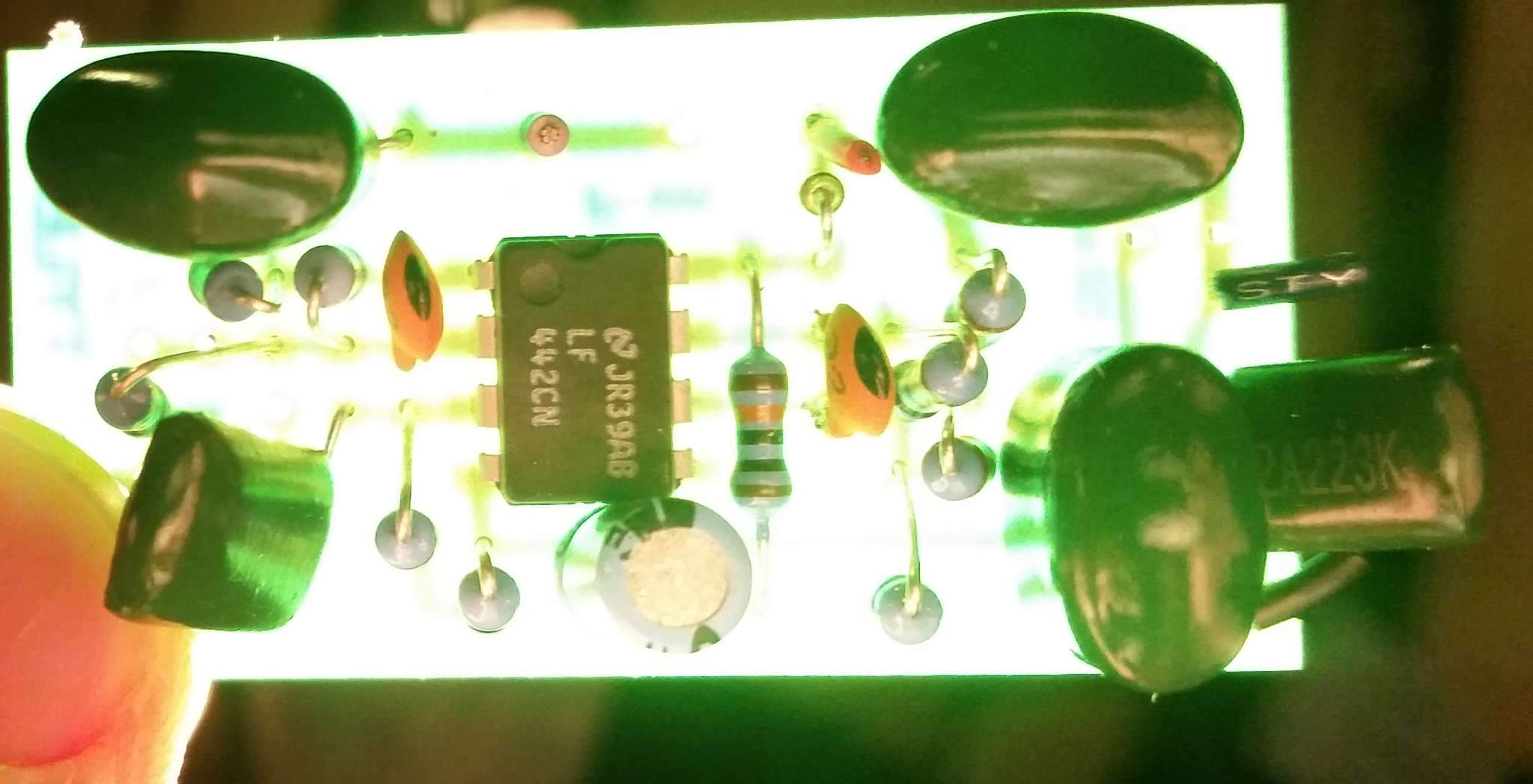

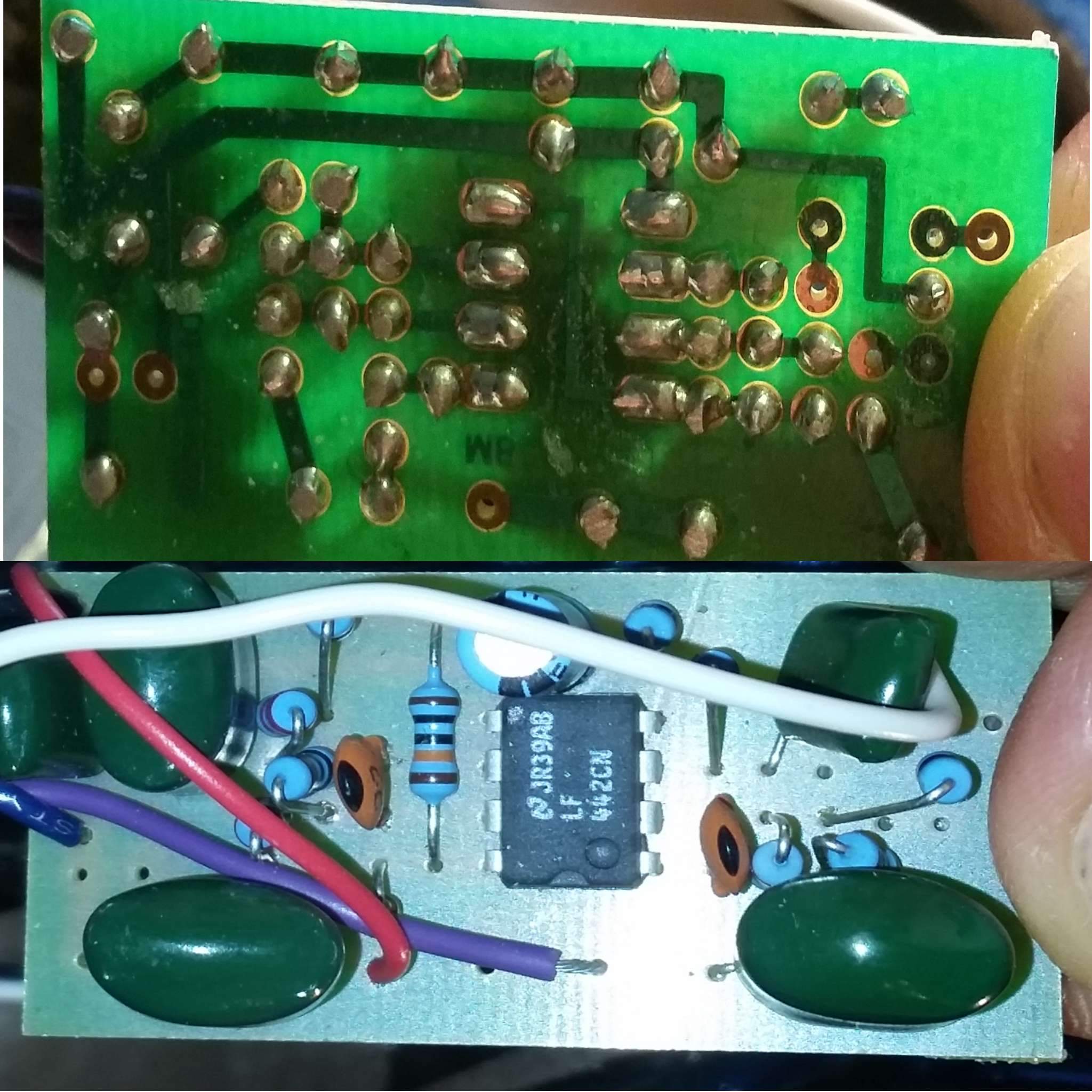

JR39A8 LF 442CAN и кучка резисторов. Два походу как варистора / конденсатора (жёлкый) Красный провод плюс с батарейки, синий и фиолетовый с потенциометра.
Вот галлерея картинок:
https://drive.google.com/folderview?id=0B_zmUGEIaWgWMVVsWndZbElPWEk&usp=sharing

Как сделать действительно мидбуст, а не лоубуст как сейчас?
« Последнее редактирование: Апреля 17, 2016, 14:28:02 от Haz »

Оффлайн agile

  • Завсегдатай
  • ***
  • Сообщений: 443
  • Let Eat Bee!..
Re: Tyler Boost Circuit нужна помощь!
« Ответ #1 : Апреля 17, 2016, 14:42:28 »
Haz, Dallas Range Master может помочь в сложившейся ситуации...

Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #2 : Апреля 17, 2016, 15:27:40 »
Мне надо конструктивно поменять несколько деталей что бы буст был именно посередине диапазона. Почему то кажется что заменой какого то из конденсаторов это дело решится. Думаю не сложно для любого кто собирает педали а ля тюбскример прикинуть что надо заменить?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: Tyler Boost Circuit нужна помощь!
« Ответ #3 : Апреля 17, 2016, 15:49:31 »
Цитата: Haz от Апреля 17, 2016, 15:27:40
Мне надо конструктивно поменять несколько деталей что бы буст был именно посередине диапазона. Почему то кажется что заменой какого то из конденсаторов это дело решится. Думаю не сложно для любого кто собирает педали а ля тюбскример прикинуть что надо заменить?
Чтобы прикинуть что именно заменить, нужно как минимум разрисовать по фотографиям схему. Думаю кроме тебя самого этим вряд-ли кто захочет заниматься.  ???

Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #4 : Апреля 17, 2016, 18:37:40 »
Ладно нарисую схему. Просто всё это выглядит так просто, мне казалось что бусты это все типовые схемы с минимальными различиями

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #5 : Апреля 17, 2016, 19:17:04 »
А сложно и не надо, надо правильно...

Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #6 : Апреля 17, 2016, 20:55:41 »

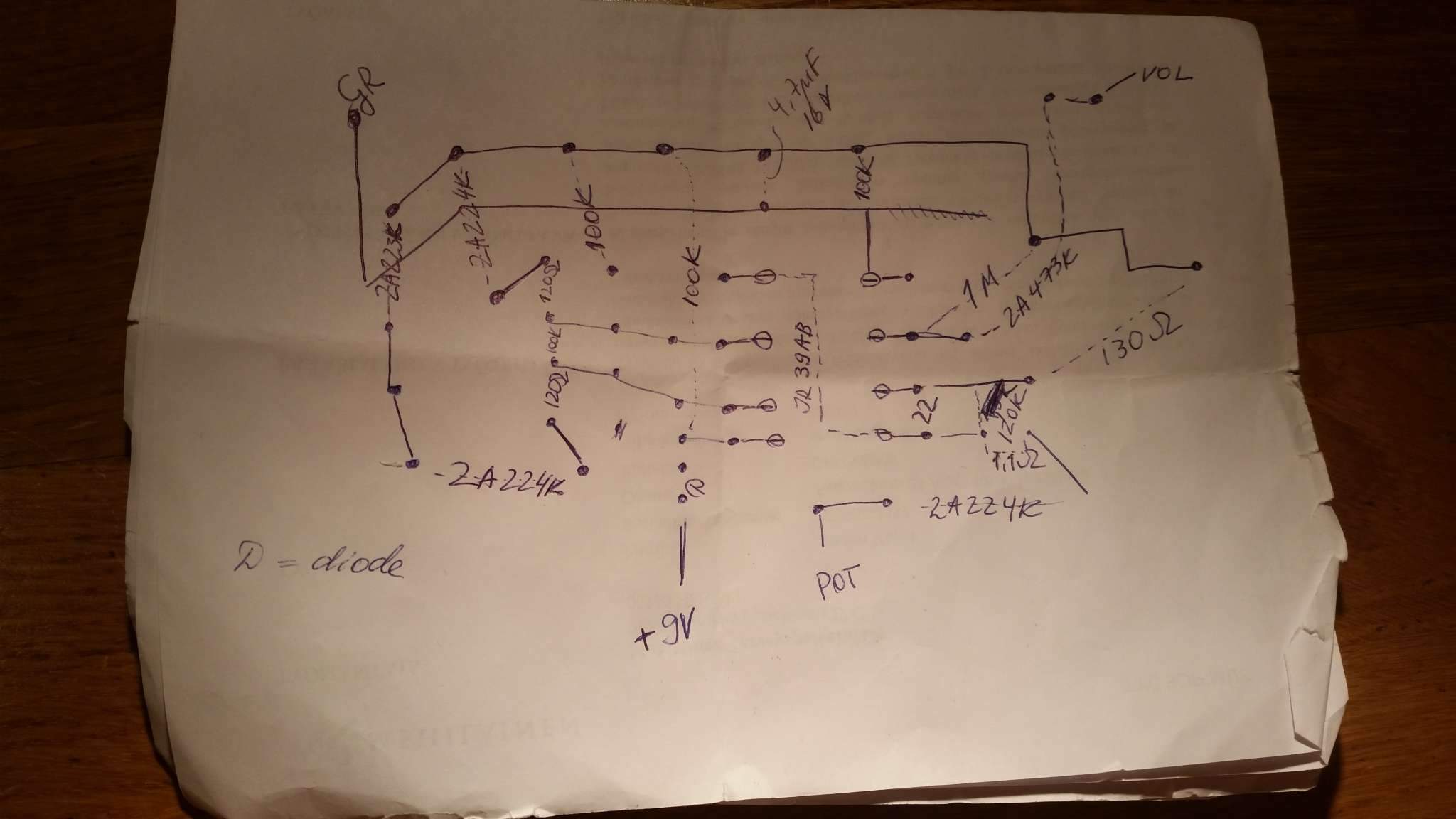

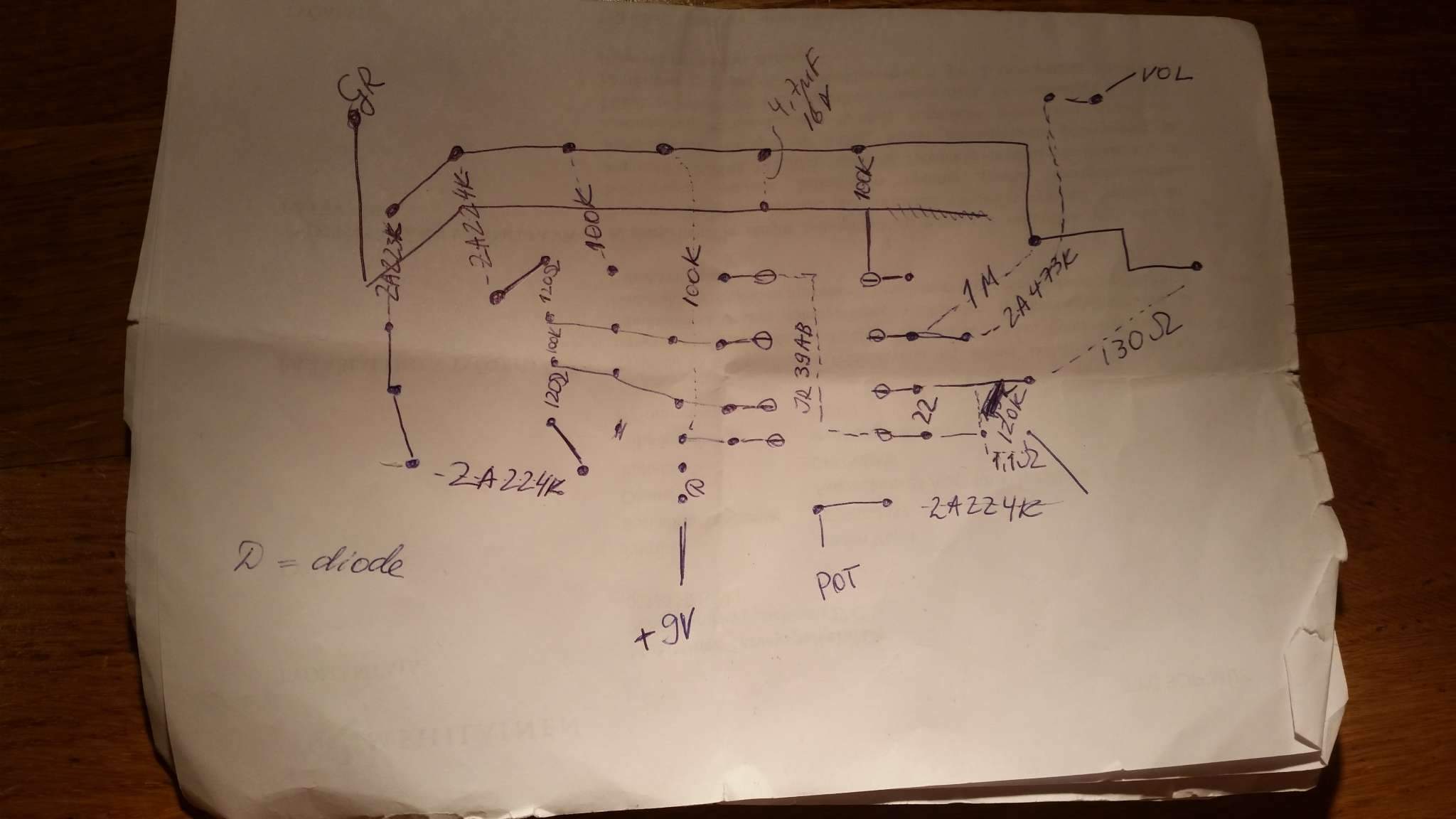

Я пытался как мог, надеюсь не ошибся. Синий провод забыл отметить слева. Синий и фиолетовый оба к потцу идут которым регулируется сила бустера. Должно всё вылечится путём замены одного двух зелёных конденсаторов. Резисторы я так понял там для контроля сколько децибел у буста.

... и добавил:

Нашёл даташит к полупроводнику тока не понимаю в нём ничего
« Последнее редактирование: Апреля 17, 2016, 21:17:45 от Haz »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12946
  • Atypique
Re: Tyler Boost Circuit нужна помощь!
« Ответ #7 : Апреля 17, 2016, 21:17:11 »
Ничего страшного, нужный результат вполне можно нащупать эмпирически, то есть опытным путём: купите конденсаторы вдвое меньшей ёмкости - то есть вместо 224К - 104К, вместо 473К - 223К, вместо 223К - 103К и начинайте поочерёдно их менять, тщательно прислушиваясь к результату. Те конденсаторы, которые не окажут влияния на звук, лучше вернуть на место.
Рано или поздно желаемый звук будет найден.
Желаю успеха!

Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #8 : Апреля 17, 2016, 21:19:21 »
Спасибо за ответ! Мне кажется что схема настолько проста что не может быть что б здешние самоделкины не сказали мне какие именно консесаторы поставить что бы получить именно мидбуст.

Оффлайн sammm

  • Завсегдатай
  • ***
  • Сообщений: 292
Re: Tyler Boost Circuit нужна помощь!
« Ответ #9 : Апреля 17, 2016, 21:34:28 »
Haz, некоторые номиналы резисторов не правильные - те, что по 120 Ом - 20кОм, может монитор мой врет, но

Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #10 : Апреля 17, 2016, 21:40:35 »

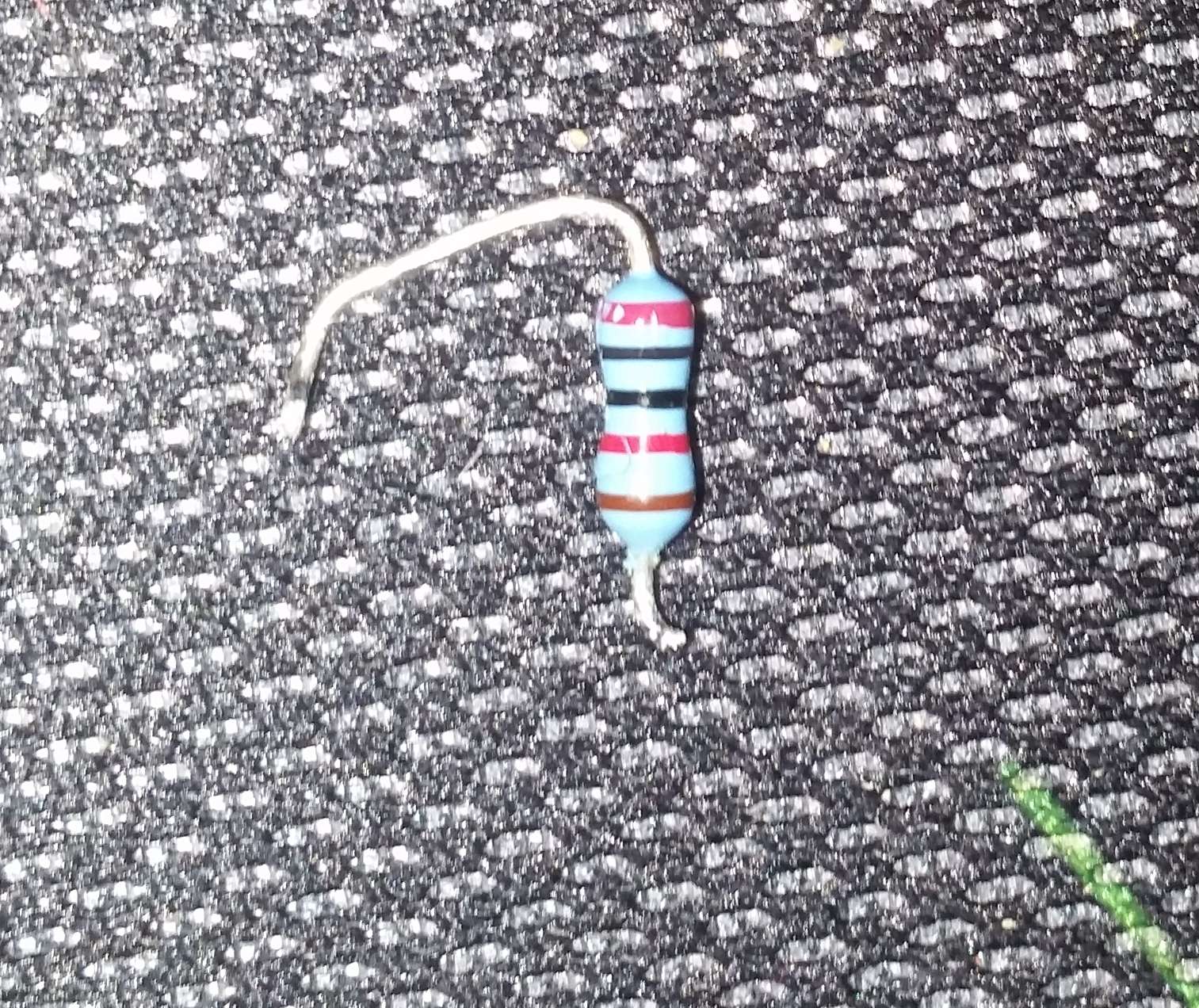

Этот именно что выделен кор красн чёрн чёрн красн = 120 Ohms 2%, наоборот надо было считывать он 20кОм.
« Последнее редактирование: Апреля 17, 2016, 22:07:50 от Haz »

Оффлайн sammm

  • Завсегдатай
  • ***
  • Сообщений: 292
Re: Tyler Boost Circuit нужна помощь!
« Ответ #11 : Апреля 17, 2016, 21:47:36 »
а можешь его измерить?

Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #12 : Апреля 17, 2016, 21:51:35 »
Сейчас выпаяю измерю, да 20 кОм как ты говоришь
« Последнее редактирование: Апреля 17, 2016, 22:05:42 от Haz »

Оффлайн sammm

  • Завсегдатай
  • ***
  • Сообщений: 292
Re: Tyler Boost Circuit нужна помощь!
« Ответ #13 : Апреля 17, 2016, 21:52:55 »
не нужно выпаивать это 1% резисторы. Коричневая полоска может быть и первой и последней.
« Последнее редактирование: Апреля 17, 2016, 21:54:48 от sammm »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12946
  • Atypique
Re: Tyler Boost Circuit нужна помощь!
« Ответ #14 : Апреля 17, 2016, 21:54:27 »
Не трогайте резисторы! Манипулируйте только конденсаторами и не напоретесь на ненужную проблему.
