Автор Тема: Tyler Boost Circuit нужна помощь!  (Прочитано 2470 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн sammm

  • Завсегдатай
  • ***
  • Сообщений: 292
Re: Tyler Boost Circuit нужна помощь!
« Ответ #15 : Апреля 17, 2016, 21:57:02 »
Geezer, никто их не трогает, я прошу номиналы уточнить.




Вроде так

« Последнее редактирование: Апреля 17, 2016, 23:16:00 от sammm »

Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #16 : Апреля 17, 2016, 23:22:04 »
Мне надо измерить там где знаки вопроса? В этой схеме мне почти ничего не понятно) R4 и R2 где на плате? =/
Сейчас все измерю и нарисую
« Последнее редактирование: Апреля 17, 2016, 23:29:55 от Haz »

Оффлайн sammm

  • Завсегдатай
  • ***
  • Сообщений: 292
Re: Tyler Boost Circuit нужна помощь!
« Ответ #17 : Апреля 17, 2016, 23:23:15 »
Ага, и проверить еще раз соответствие с платой.

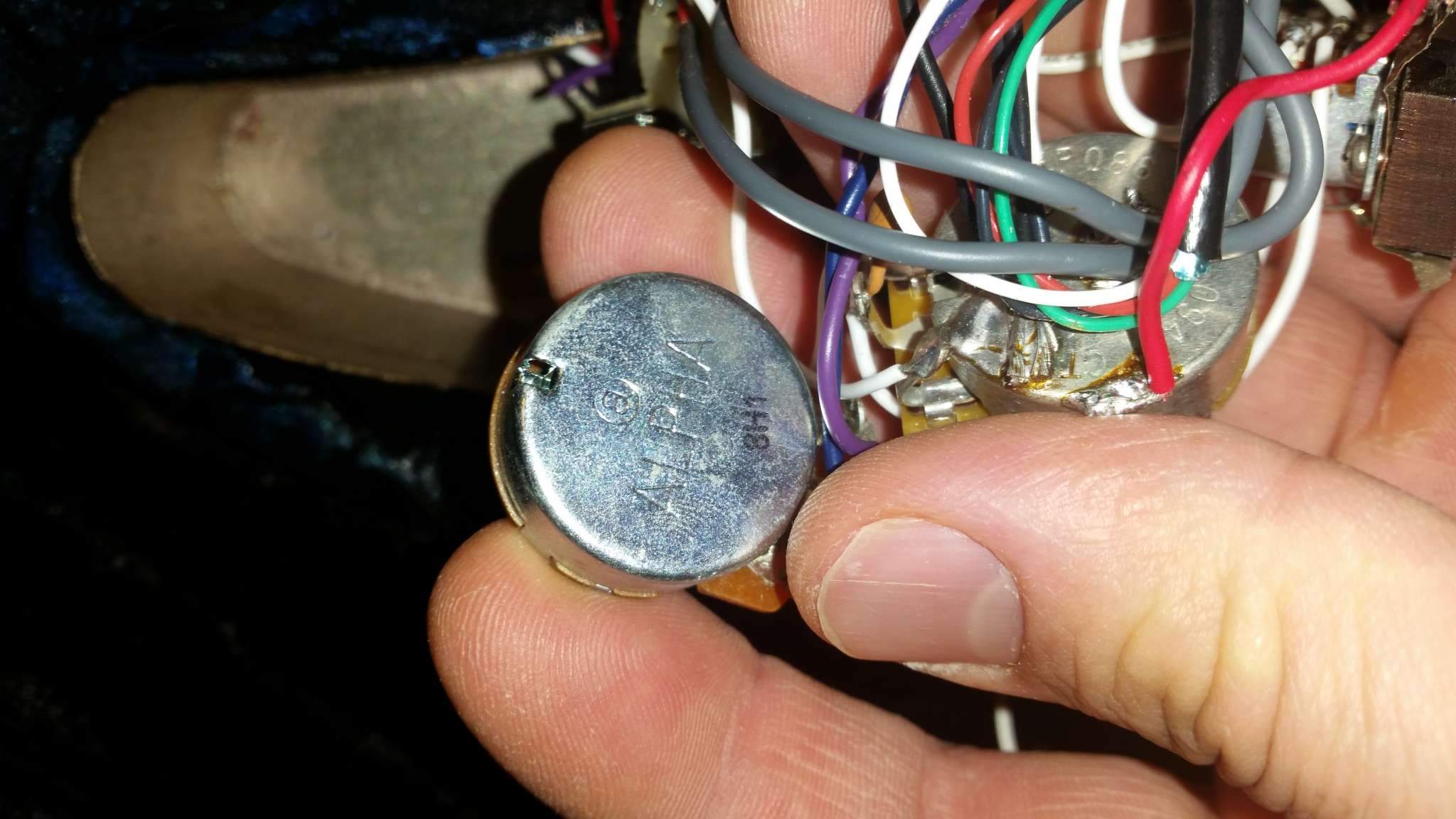

и номинал переменного резистора
« Последнее редактирование: Апреля 17, 2016, 23:36:18 от sammm »

Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #18 : Апреля 17, 2016, 23:41:41 »

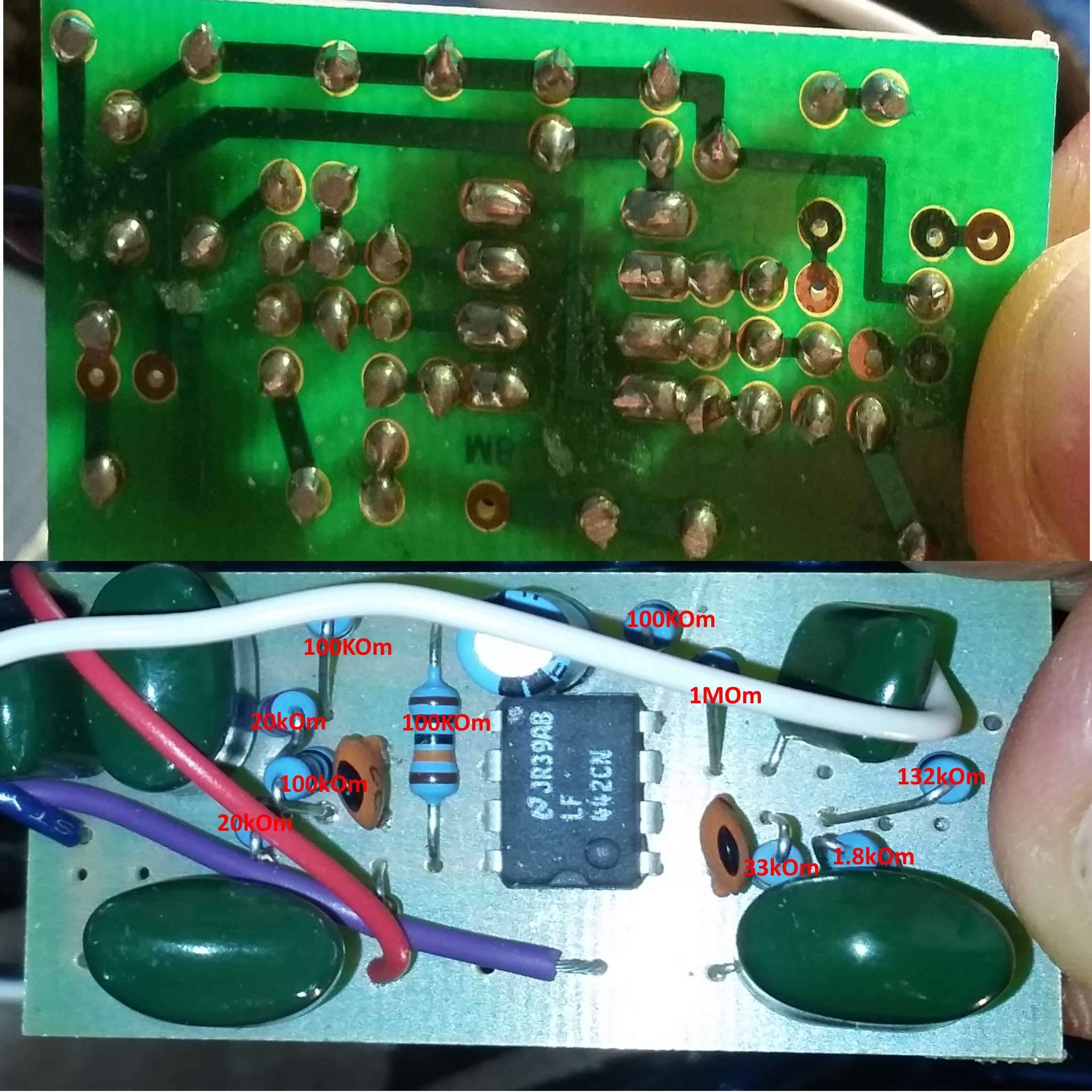

Ну вот вроде всё померял

Оффлайн sammm

  • Завсегдатай
  • ***
  • Сообщений: 292
Re: Tyler Boost Circuit нужна помощь!
« Ответ #19 : Апреля 17, 2016, 23:55:24 »
Какие полоски на R2 и R4?





Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #20 : Апреля 18, 2016, 00:18:25 »
R4 кор кор чёрн зелёный (серый?) кор
R2 кор кр чёрн оранж оранж

Оффлайн sammm

  • Завсегдатай
  • ***
  • Сообщений: 292
Re: Tyler Boost Circuit нужна помощь!
« Ответ #21 : Апреля 18, 2016, 00:27:57 »
Утром подумаем

Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #22 : Апреля 18, 2016, 04:57:03 »

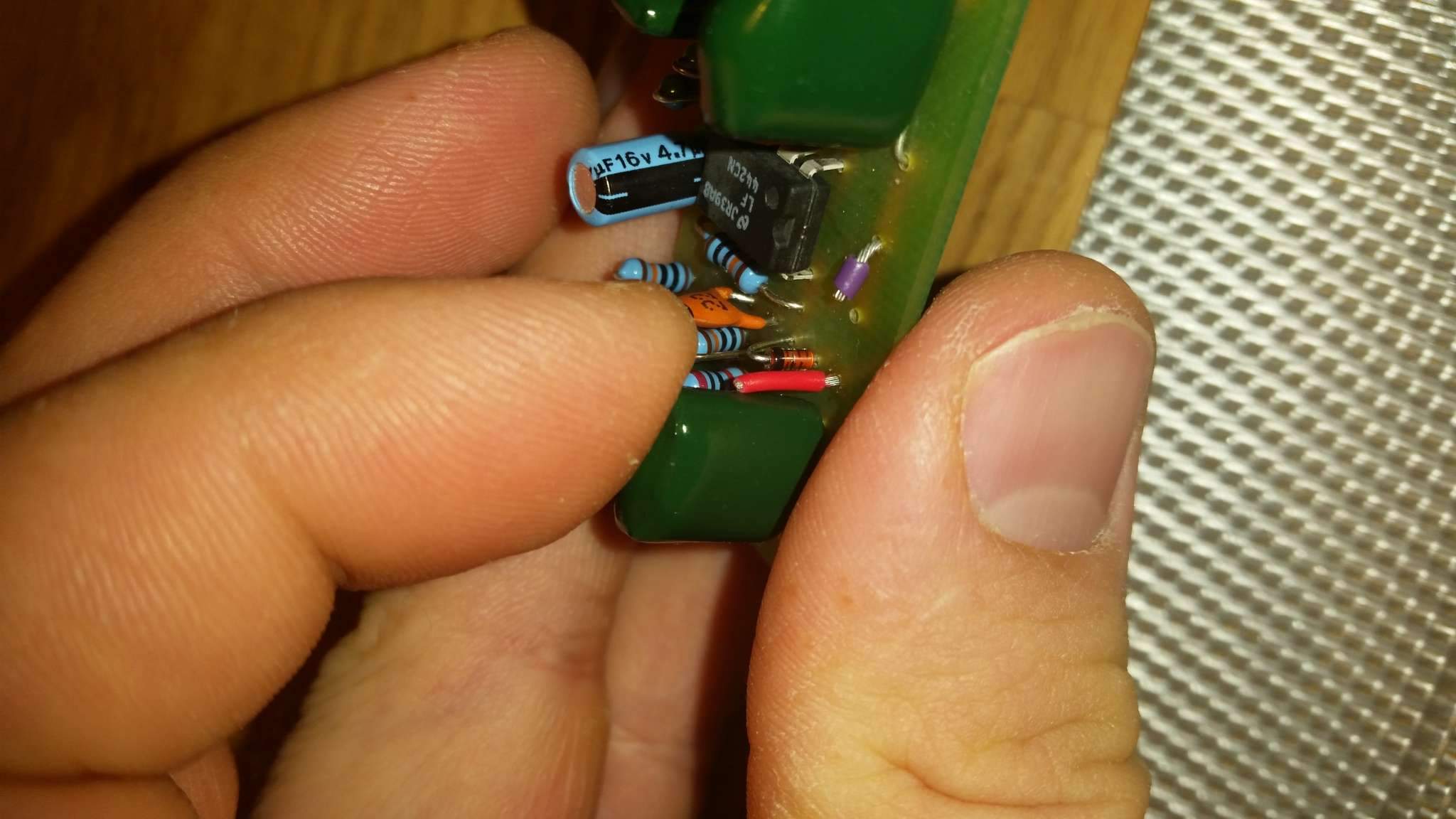

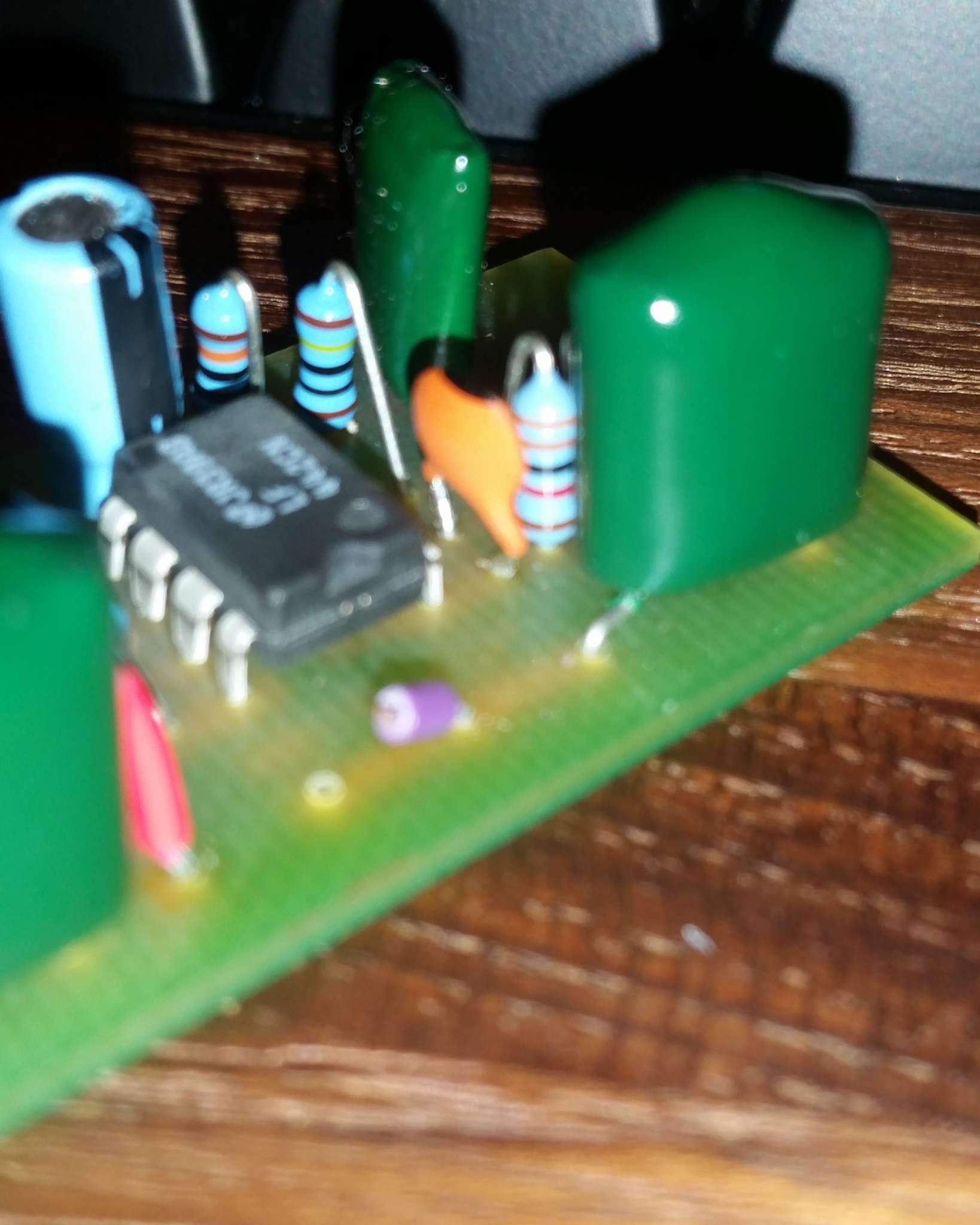

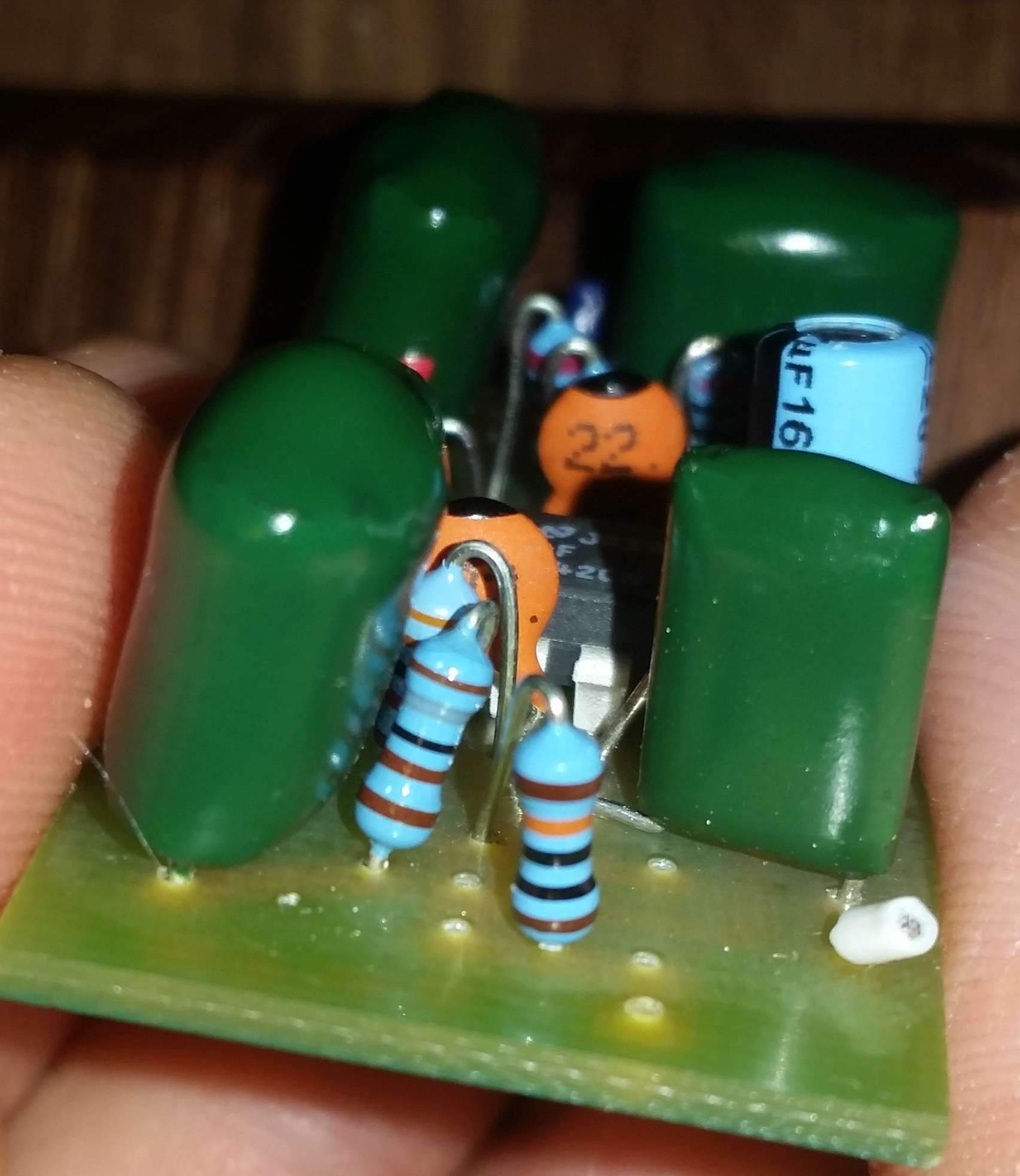

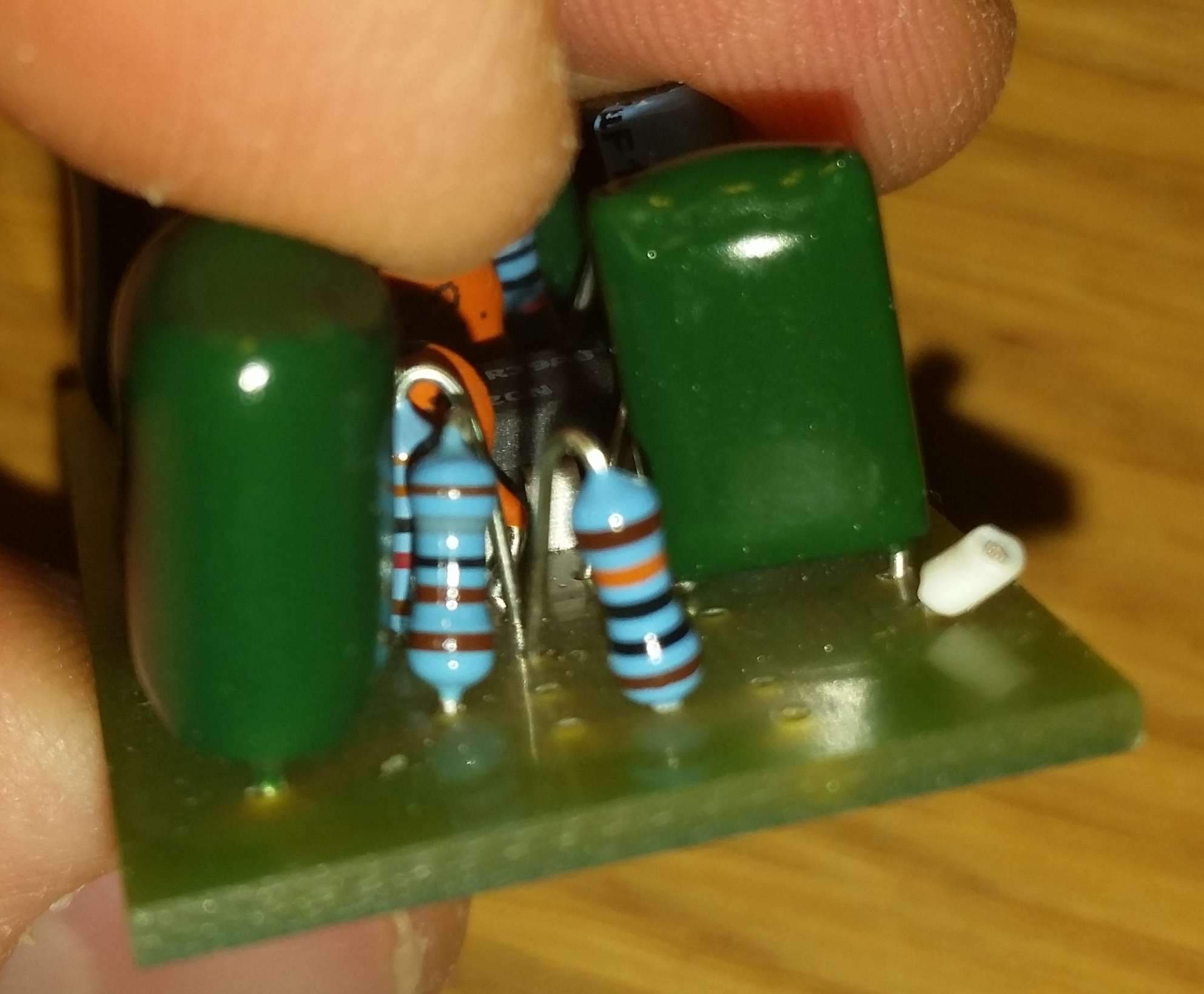

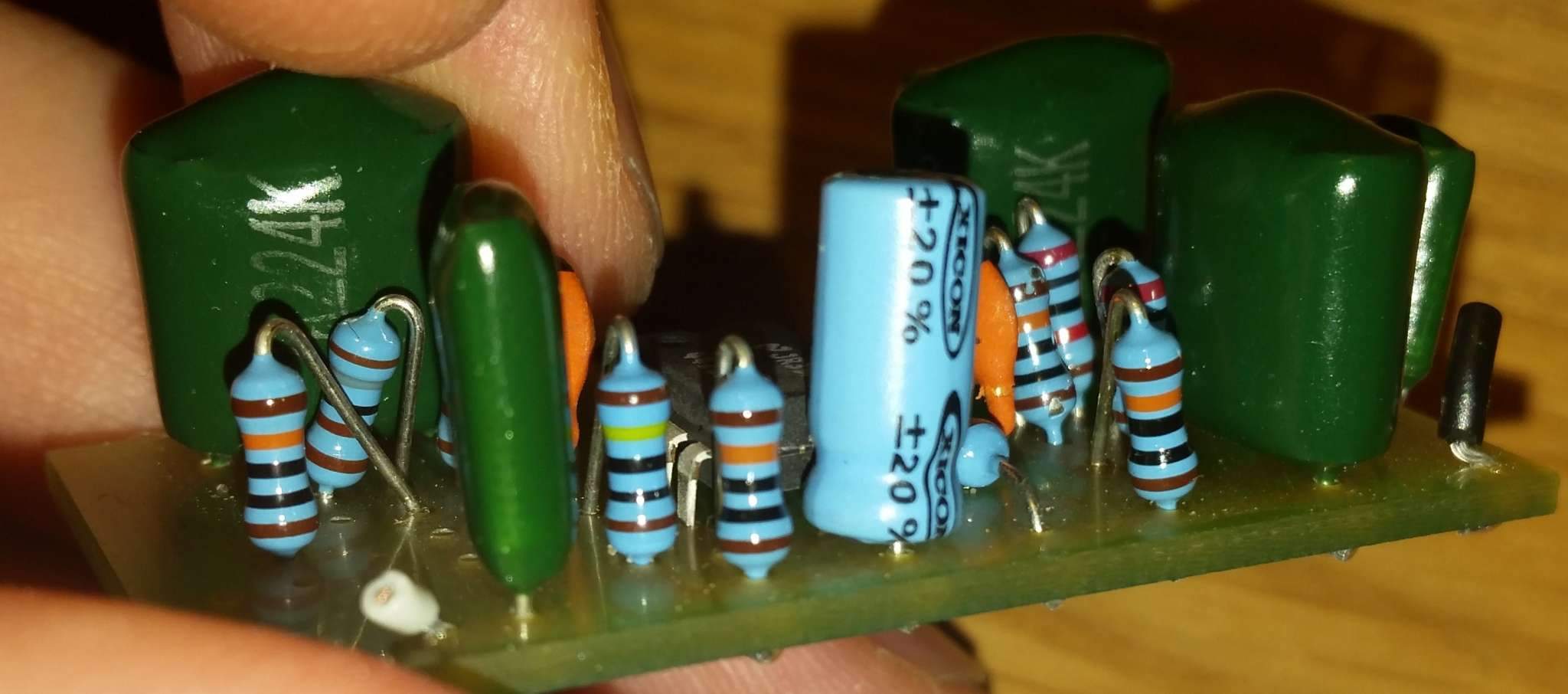

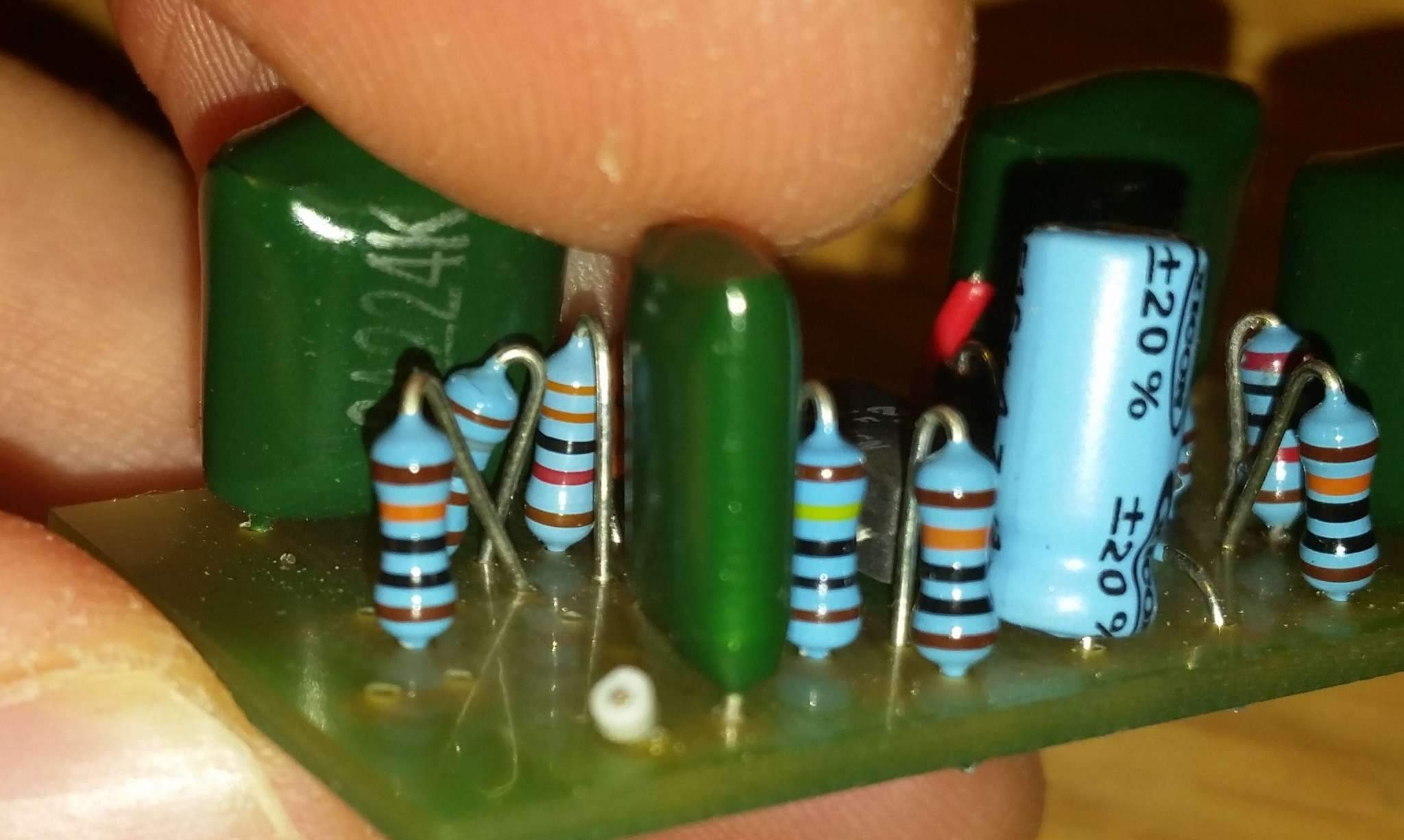

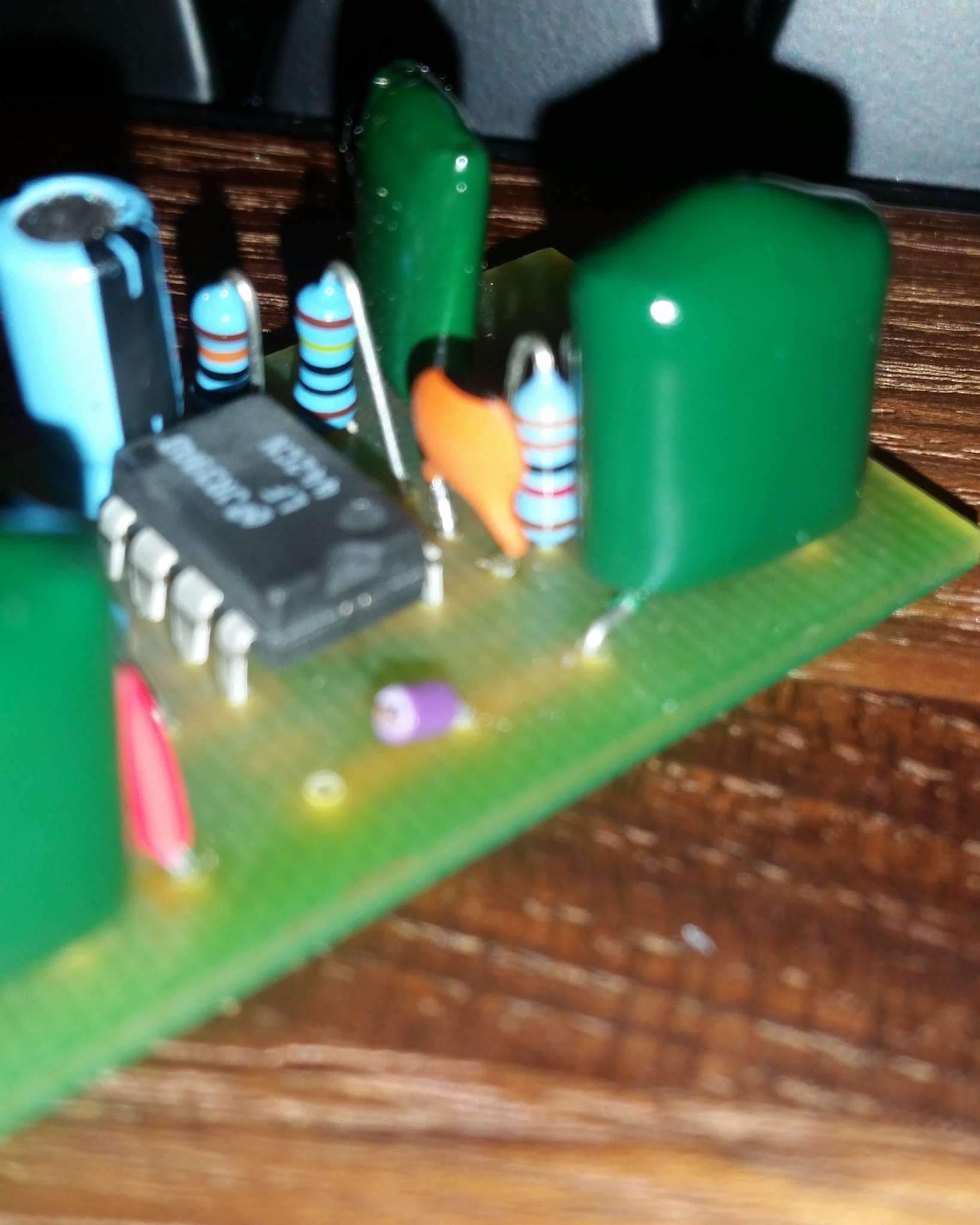

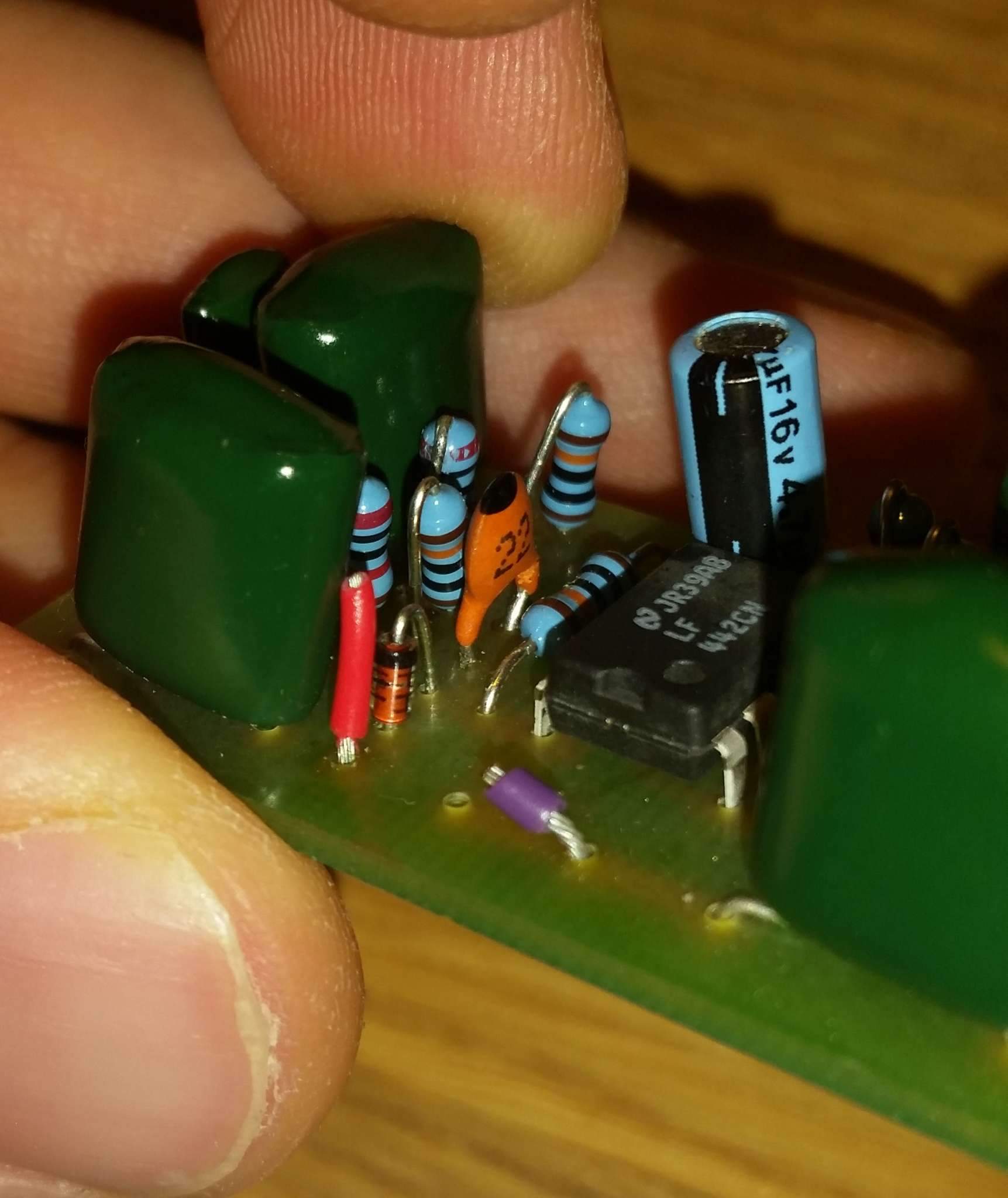

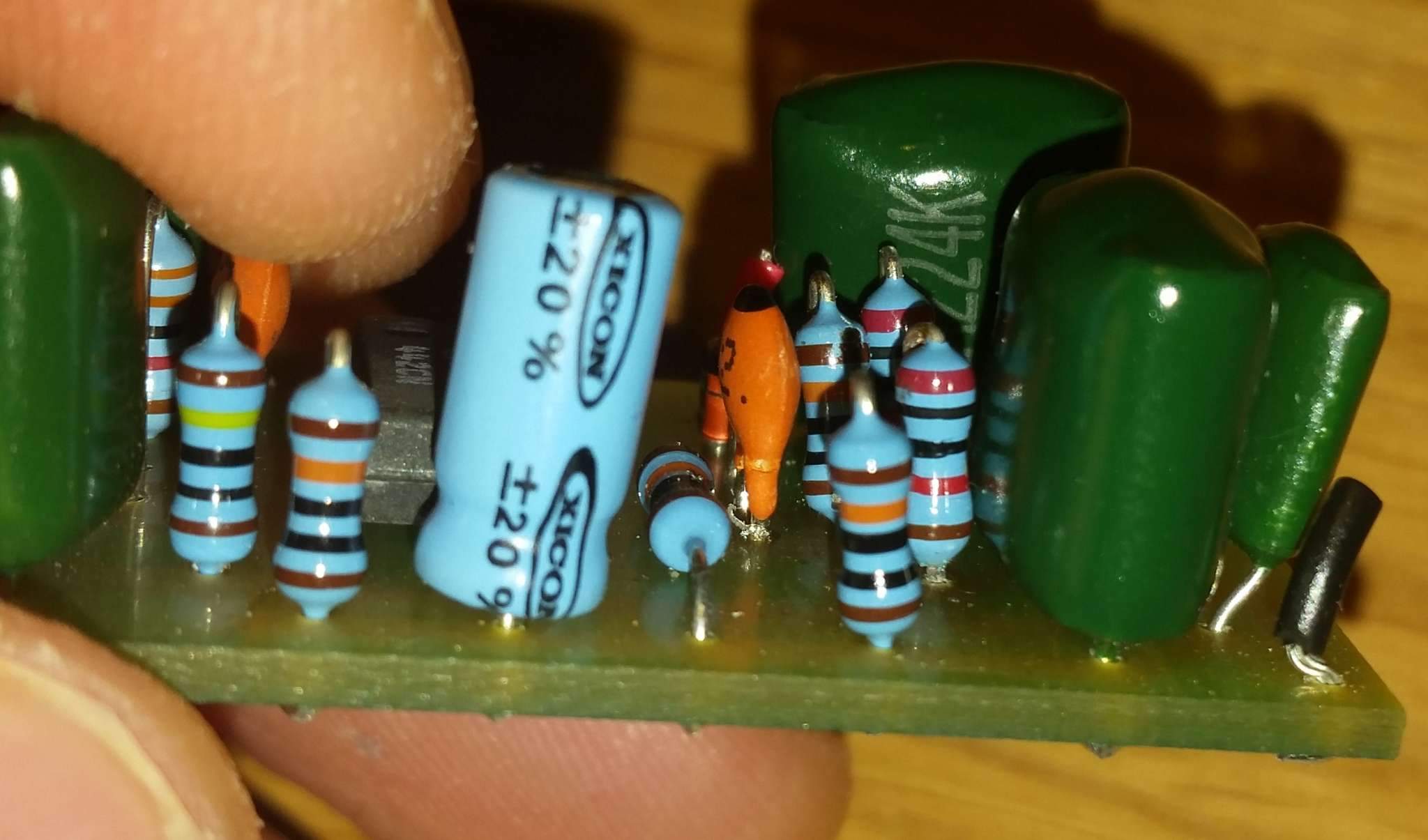

Вот ещё фотки может на них видно всё?
« Последнее редактирование: Апреля 18, 2016, 05:04:03 от Haz »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13007
  • Atypique
Re: Tyler Boost Circuit нужна помощь!
« Ответ #23 : Апреля 18, 2016, 06:34:55 »
С5 220нФ определяет срез снизу и его нужно уменьшать по вкусу на слух. С7 22нФ заваливает верха на выходе и его нужно уменьшить по крайней мере в 10 раз.
« Последнее редактирование: Апреля 18, 2016, 13:37:43 от Geezer »

Оффлайн Haz Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Tyler Boost Circuit нужна помощь!
« Ответ #24 : Апреля 18, 2016, 07:06:03 »

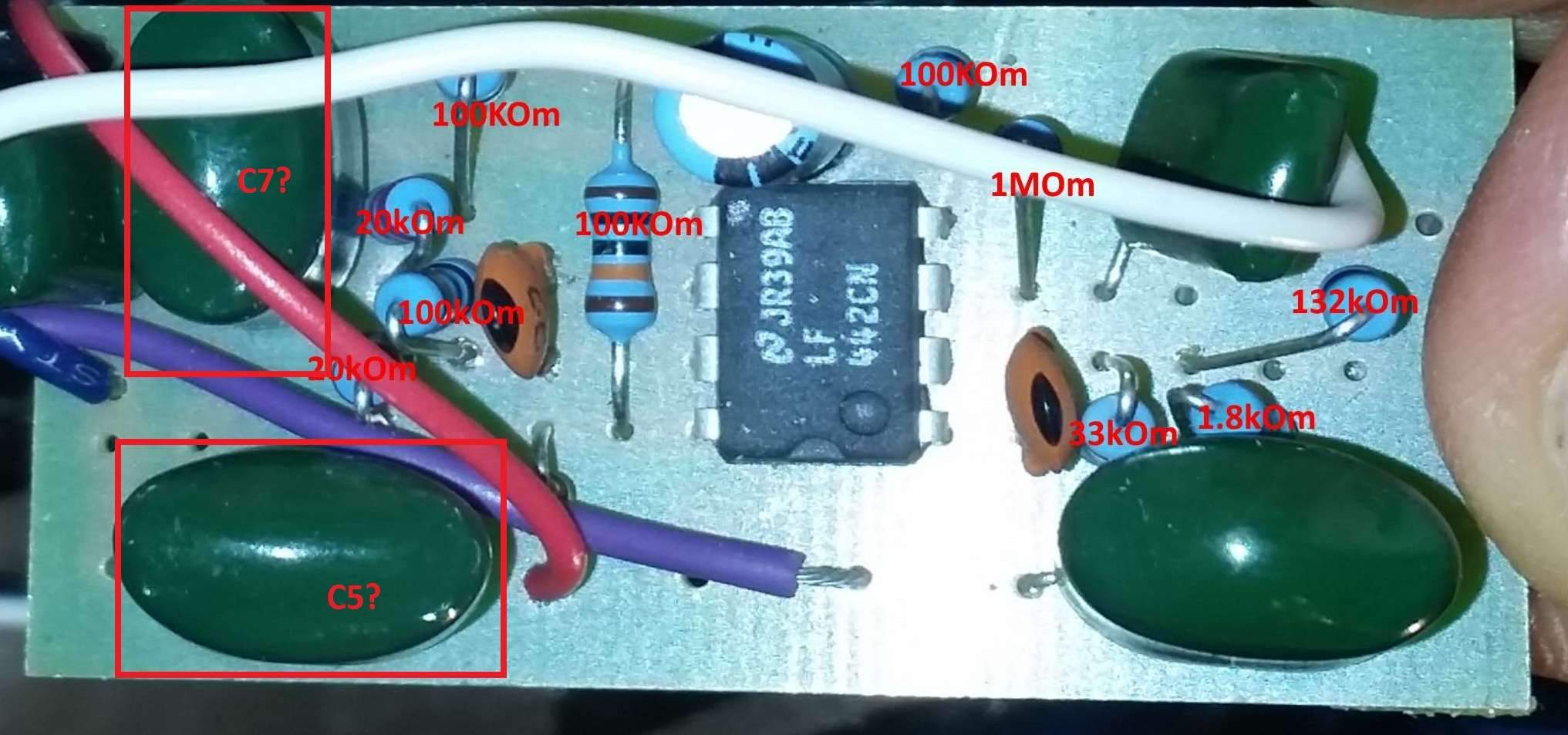

Это вот эти два? Есть ли рекомндации какие значения конденсаторов купить что бы подбирать? Я не разбираюсь линейно ли они меняют звут относительно маркировки или нет.
« Последнее редактирование: Апреля 18, 2016, 08:26:19 от Haz »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13007
  • Atypique
Re: Tyler Boost Circuit нужна помощь!
« Ответ #25 : Апреля 18, 2016, 13:46:39 »
Я исхожу из нарисованной схемы, если она соответствует действительности.
Зависимость частоты среза от номинала конденсатора - пропорциональная.
Никогда не стесняйтесь экспериментировать с номиналами - главное, чтобы получить нужный для уха звук, а теория - дело вторичное.
Удачи!
