Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #30 : Января 02, 2012, 23:12:56 »
Ступенчатое сверло самое то. У меня есть два, до диаметра 30 мм. Одно хорошее, фирмомое служит более 3-х лет, второе Практика, за пол года надо уже точить. Рассверловок много.

Оффлайн kholonkin

  • Завсегдатай
  • ***
  • Сообщений: 347
  • Репутация: +9/-0
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #31 : Января 02, 2012, 23:30:22 »
Цитата: ykurilo от Января 02, 2012, 22:37:21
Спросил такое сверло в супермаркете Эпицентр(наверное самый большой строй маг в Харькове) , оказалось есть в наличии, но когда выяснил цену (более 50 долл.) перехотелось, правда оно было фирменное (Хилти). Китай наверное дешевле(и хуже наверное по качеству), но не попадался. А напильником круглым действительно долго и не аккуратно получается
Китай не сильно дешевле. Хотя за не имением попадьи.... у них главное оборотов много не давать, и метал вязкий не сверлить, будут ходить.

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
  • Репутация: +412/-14
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #32 : Января 03, 2012, 00:39:50 »
рекомендую пользоваться штампом для вырубки отверстий по длампы и сетевик. особено если их много.

ЗОЛОТАЯ ВЕЩЬ. ебей в помощь в приобретении.

Оффлайн ebas

  • Новичок
  • *
  • Сообщений: 56
  • Репутация: +0/-0
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #33 : Января 03, 2012, 00:55:16 »
Цитата: el-doctor от Января 03, 2012, 00:39:50
рекомендую пользоваться штампом для вырубки отверстий по длампы и сетевик. особено если их много.

ЗОЛОТАЯ ВЕЩЬ. ебей в помощь в приобретении.
Правилно, ооочень хорошая вещ, особенно акумулляторка с комплектом квадратнообразных " пунчах" ;)

Но не для одного шасси.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89932
  • Репутация: +9881/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #34 : Января 03, 2012, 01:05:38 »
Рекомендую нормальное производство с лазерным кроем и толковым гибочным оборудованием.

Оффлайн kholonkin

  • Завсегдатай
  • ***
  • Сообщений: 347
  • Репутация: +9/-0
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #35 : Января 03, 2012, 06:14:49 »
все, закупаемся лазером и листогибом..........

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Репутация: +454/-16
  • Волк с гитарой
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #36 : Января 03, 2012, 08:38:03 »
Так и на поток поставить можно.

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #37 : Января 03, 2012, 19:20:47 »
Что-то закрались сомнения по поводу схемы...

На 6V6 хайгейны не делают ведь? Ну, именитые фирмы... На малую мощность в основном идут EL84.
И Дэнн пишет о "излишней правдивости и чистоте" 6V6 по сравнению с 6L6 (6П3С-Е)...

Может, сделать фендероид? Собственно Блюспейс Ерасовский - фендероид и есть на 6V6 с этими трансами.

Хотя дырок уже много насверлил в передней панели, так что, наверно, придётся придерживаться намеченного плана  :hmmm:.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #38 : Января 03, 2012, 19:36:47 »
MARcus, вот усилитель на таких же лампах и таких же трансах. Там в теме есть ссылка на видеообзор.

https://guitarplayer.ru/index.php?topic=217596.0
« Последнее редактирование: Января 03, 2012, 19:57:21 от runing »

Оффлайн Gunpowder

  • Эксперт
  • *****
  • Сообщений: 1096
  • Репутация: +181/-1
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #39 : Января 03, 2012, 19:51:31 »
Цитата: MARcus от Января 03, 2012, 19:20:47
Что-то закрались сомнения по поводу схемы... На 6V6 хайгейны не делают ведь? Ну, именитые фирмы...

Почему не делают? Оранж Рокерверб, Ривьера Венус, Матамп 1224, Крейт Стелс...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89932
  • Репутация: +9881/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #40 : Января 03, 2012, 20:09:11 »
MARcus, Хайгейн на 6V6 делают и много. То, что лампа не ширпотребная, ничего не значит. Не надо скатываться до уровня нижнего сегмента ампостроения. 84-ке по сути два места - АС30 и маршаллоиды, где требуется раскачка мощника. ИМХО, само-собой.

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #41 : Января 03, 2012, 20:20:02 »
Фух, успокоили  :)

runing, спасибо за ссылку! Класс!

... и добавил:

Блин, я ж даже находил сравнение 6V6 и 6L6 в Дуалректе, да забыл уже  :rolleyes:
Вот:
http://forum.grailtone.com/viewtopic.php?f=24&t=57605

Звук очень похож, пишут, различие только в хэдруме. Как я понимаю - в моменте наступления перегруза оконечника и его характере.

... и добавил:

Напильник (он же надфиль) - это наше всё! Товарищ, брат и друг детства!  ;D

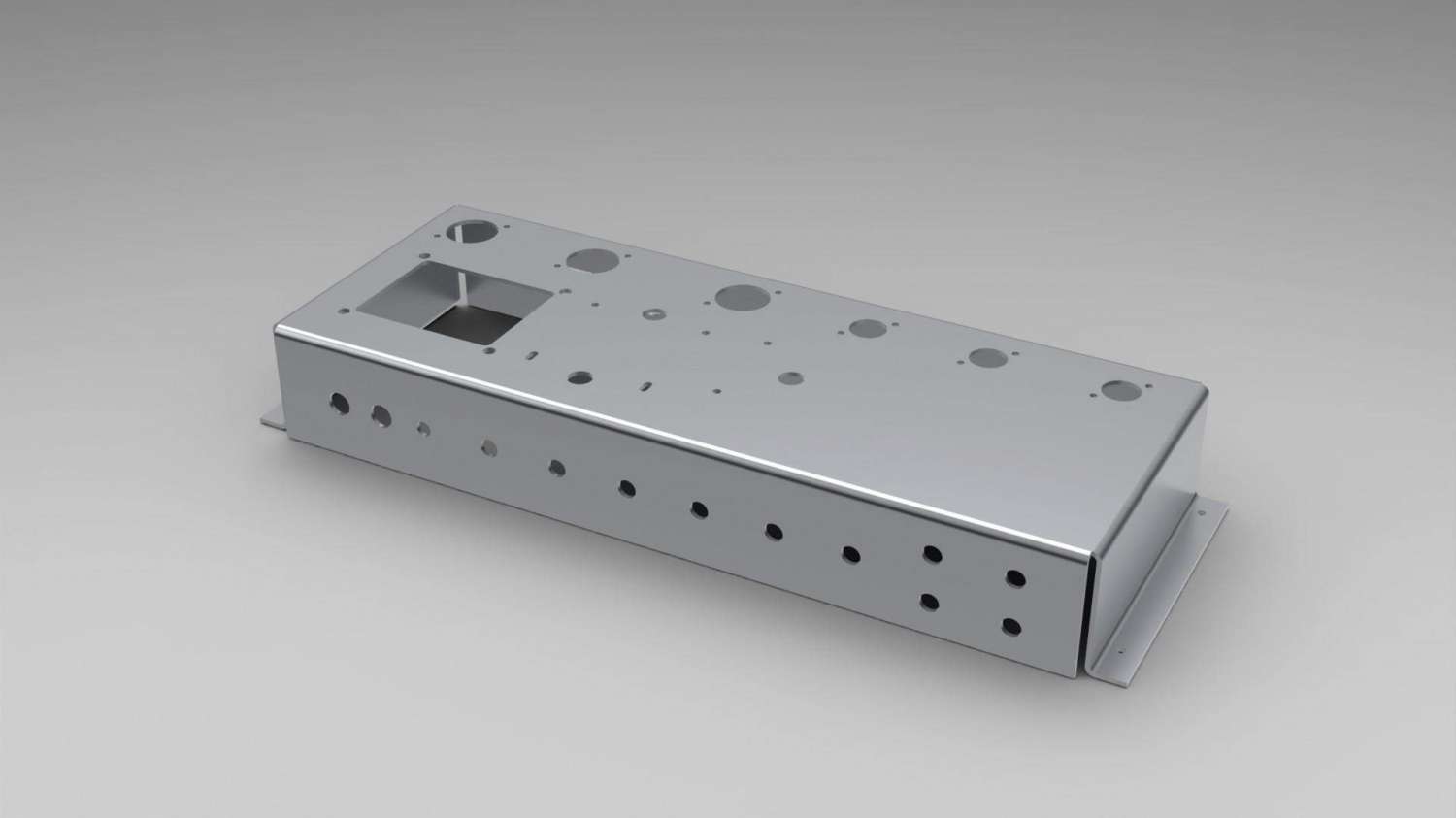

Вобщем, будет что-то вроде этого:







Люверс будет.
Косяк: тумблер переключения сопротивления нагрузки воткнул прямо под вводом провода с выходного транса - провод придётся изогнуть сразу после ввода.

Кстати, как лучше закрепить октальные панели: воткнуть их сверху шасси или изнутри?
Кажется, изнутри как-то эстетичней... или и практичней?  ;)
« Последнее редактирование: Января 03, 2012, 23:44:32 от MARcus »

Оффлайн Roadman

  • Новичок
  • *
  • Сообщений: 69
  • Репутация: +1/-0
  • The Grammaton Cleric
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #42 : Января 05, 2012, 00:18:57 »
Плин разговоры о выходных трансах, зачесался а что же прикупить на выходник? Две 6L6 иль 6П3С надо раскачать, так чтоб оконечник по дефолту не был перегружен, но и в перегруз его тоже можно было запустить. Истоки от JTM45 идут, вот такое дело только на диоды питание посадить и вместо кенотрона триод забомбить для пущего ограничения. У меня примерно такая же компоновка намечается 2 лампы на выхлоп и четыре в насыщение :) Откровенно говоря очень призадумался, какой из брендовых выходник купить...
« Последнее редактирование: Января 05, 2012, 00:24:56 от Roadman »

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #43 : Января 05, 2012, 01:22:41 »
подписуюсь.

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
  • Репутация: +412/-14
Re: Постройка усилителя 20 Вт на ТВ-20 и ТС-140. Прошу помощи.
« Ответ #44 : Января 05, 2012, 03:24:41 »
в отверстия в шасси желательно резинки втыкать, хотя бы от ВАЗов...

либо в этом месте хлорвиниловую общую трубку иначе перетрется изоляция на анодке и будет айай больно.  ;)
