Усилитель для наушников
« : Февраля 02, 2012, 13:30:37 »
Доброго всем времени суток.

На днях раздобыл схему подробную по сбору усилка для наушников.

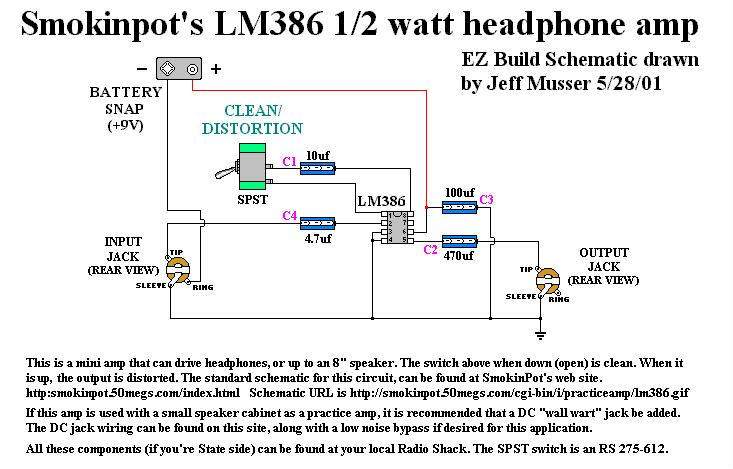

Сама схема вот 566535-0


Ну я не раздумывая сгонял в магазин и затарился нужными радиодеталями.

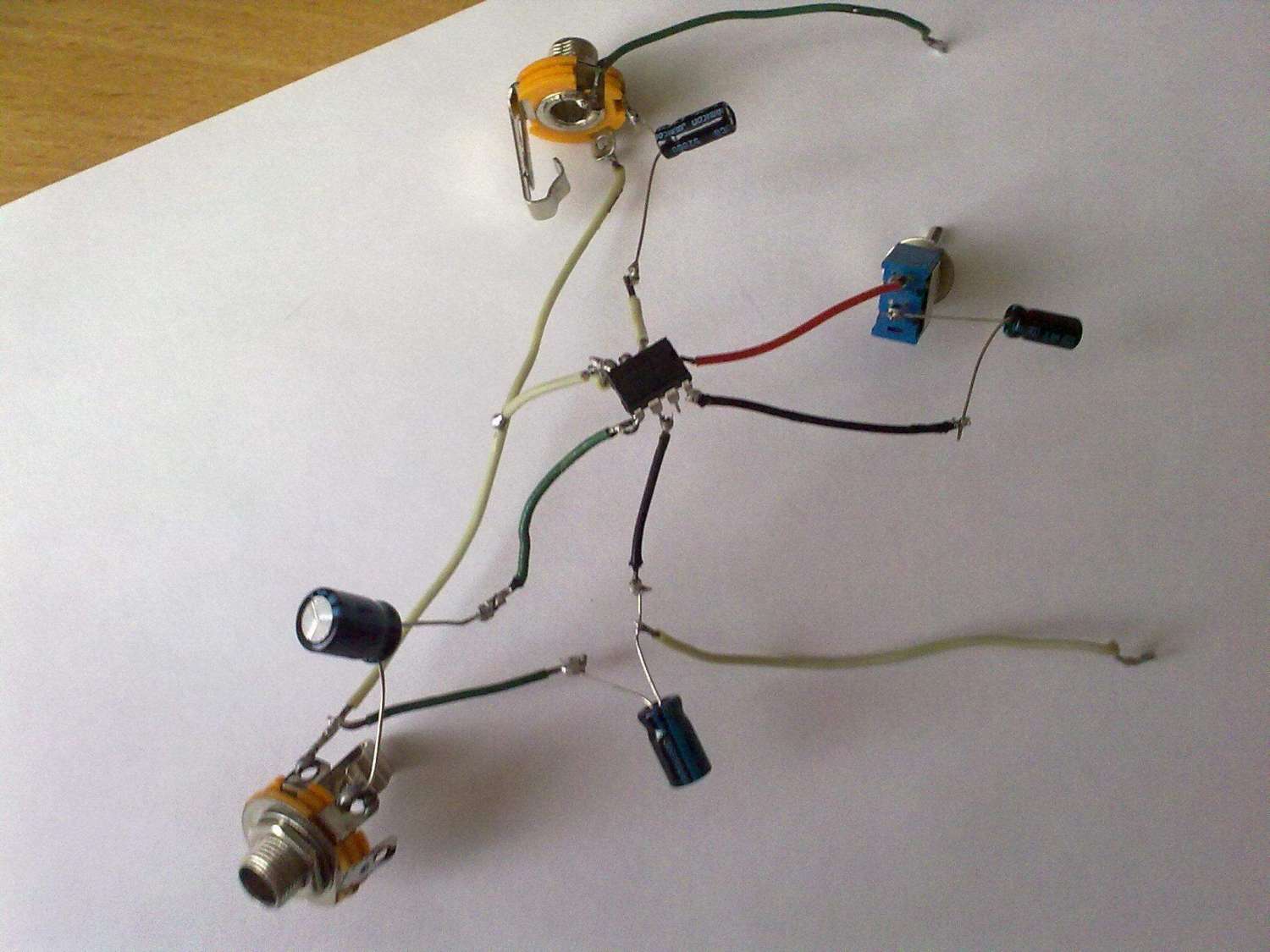

Получилось примерно так.
566537-1566539-2566541-3



Подскажите пожалуйста, товарищи знатоки :old:)))) что я сделал не так?)) или схема говно (извините за выражение )

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Усилитель для наушников
« Ответ #1 : Февраля 02, 2012, 13:38:52 »
Так а что "не так"? Не работает что ли?

Оффлайн user159 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Усилитель для наушников
« Ответ #2 : Февраля 02, 2012, 13:43:47 »
В том то и дело что не пашет, а где накосячил я не пойму
Может подскажите?)_
« Последнее редактирование: Февраля 02, 2012, 13:55:53 от user159 »

Оффлайн y_moroz

  • Новичок
  • *
  • Сообщений: 76
Re: Усилитель для наушников
« Ответ #3 : Февраля 02, 2012, 13:55:20 »
Входное гнездо замени на стерео и все заработает. При твоем варианте неправильно подается питание.

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Усилитель для наушников
« Ответ #4 : Февраля 02, 2012, 13:57:10 »
Много сомнительных точек. Монтаж амба. Плюс мог перегреть микросхему. Нужно было использовать панельку.

Оффлайн user159 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Усилитель для наушников
« Ответ #5 : Февраля 02, 2012, 14:09:15 »
Цитата: Мяталист от Февраля 02, 2012, 13:57:10
Много сомнительных точек. Монтаж амба. Плюс мог перегреть микросхему. Нужно было использовать панельку.

да микросхему не перегрел это 100% , а вот с гнёздами попробую

Оффлайн cyberw01f

  • Эксперт
  • *****
  • Сообщений: 1337
  • Every day I have the blues.
Re: Усилитель для наушников
« Ответ #6 : Февраля 02, 2012, 14:13:31 »
у кондёров точно полярность правильно соблюдена?

... и добавил:

помоему с полярностью как-раз таки и косяк :hitrez:
 правда какие именно кондёры надо перевернуть я тоже понять не могу, т.к. на схеме непонятное обознгачение  :7:
« Последнее редактирование: Февраля 02, 2012, 14:22:37 от cyberw01f »

Оффлайн user159 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Усилитель для наушников
« Ответ #7 : Февраля 02, 2012, 14:24:32 »
да всё по схеме

Оффлайн dsad67

  • Живу на форуме
  • *******
  • Сообщений: 9040
  • ВИА "Детский саД"
Re: Усилитель для наушников
« Ответ #8 : Февраля 02, 2012, 14:31:09 »
Входное гнездо нужно - стерео , а не на размыкание ...

Оффлайн y_moroz

  • Новичок
  • *
  • Сообщений: 76
Re: Усилитель для наушников
« Ответ #9 : Февраля 02, 2012, 14:33:07 »
У тебя питание неподается. По схеме используется стерео гнездо на входе. Когда вставляеш моно джек, минус с батареи закорачивается на ощий провод.

Оффлайн user159 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Усилитель для наушников
« Ответ #10 : Февраля 02, 2012, 14:42:30 »
Объясните что на схеме на гнезде означает TIP RING и Sleeve

это просто моя первая схема и в английских обозначениях я ещё не разбираюсь  :rolleyes:

Оффлайн y_moroz

  • Новичок
  • *
  • Сообщений: 76
Re: Усилитель для наушников
« Ответ #11 : Февраля 02, 2012, 14:48:18 »
Цитата: user159 от Февраля 02, 2012, 14:42:30
Объясните что на схеме на гнезде означает TIP RING и Sleeve
Не знаю что означает, но паяй так:
TIP - сигнал (кончик джека)
RING - на "-" батареи (средний контакт джека, как-бы)
Sleeve - на общий всей схемы (маса джека, у основания).
 это для СТЕРЕО гнезда, вставлять надо МОНО джек

или не заморачивайся и переделай питание на тумблер.
« Последнее редактирование: Февраля 02, 2012, 14:50:20 от y_moroz »

Оффлайн user159 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Усилитель для наушников
« Ответ #12 : Февраля 07, 2012, 09:41:25 »
РАЗДОБЫЛ СХЕМУ  :)

Оффлайн Weiss

  • Эксперт
  • *****
  • Сообщений: 1256
  • ну... как-то так
Re: Усилитель для наушников
« Ответ #13 : Февраля 08, 2012, 07:11:50 »
user159, А чего их добывать-то? ;D

http://beavisaudio.com/projects/NoisyCricket/

Оффлайн user159 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Усилитель для наушников
« Ответ #14 : Февраля 08, 2012, 11:13:32 »
Тут просто cyberw01f,  писал что
Цитата: cyberw01f от Февраля 02, 2012, 14:13:31
у кондёров точно полярность правильно соблюдена?

... и добавил:

помоему с полярностью как-раз таки и косяк :hitrez:
 правда какие именно кондёры надо перевернуть я тоже понять не могу, т.к. на схеме непонятное обознгачение  :7:

так что я нашёл эту схему
