усилитель по схеме Marschall 18tmb + встроенный reverb
« : Марта 26, 2012, 21:08:43 »

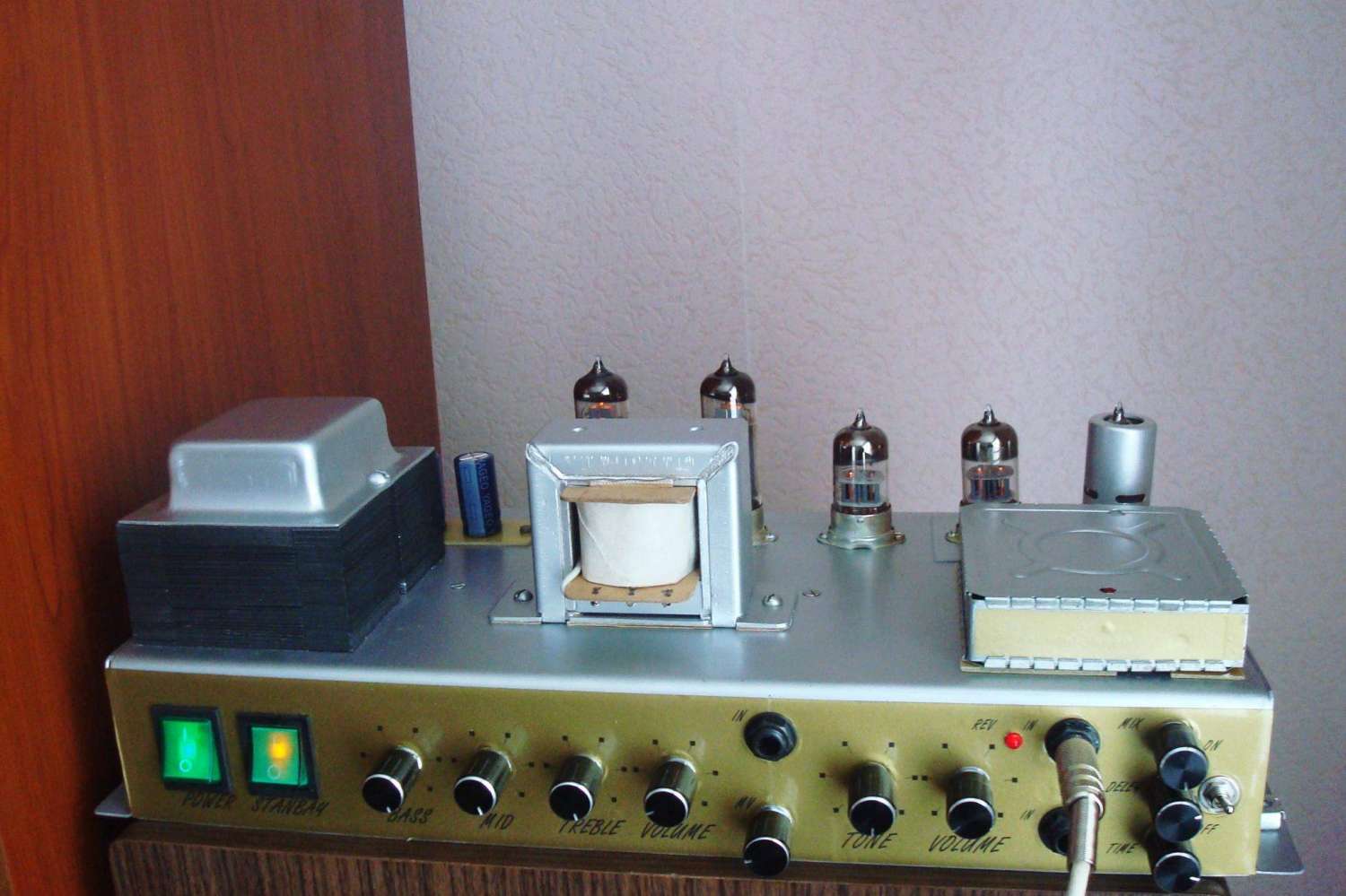

Собрал для себя Marschall 18tmb со встроенным делеем Easy Reverb.

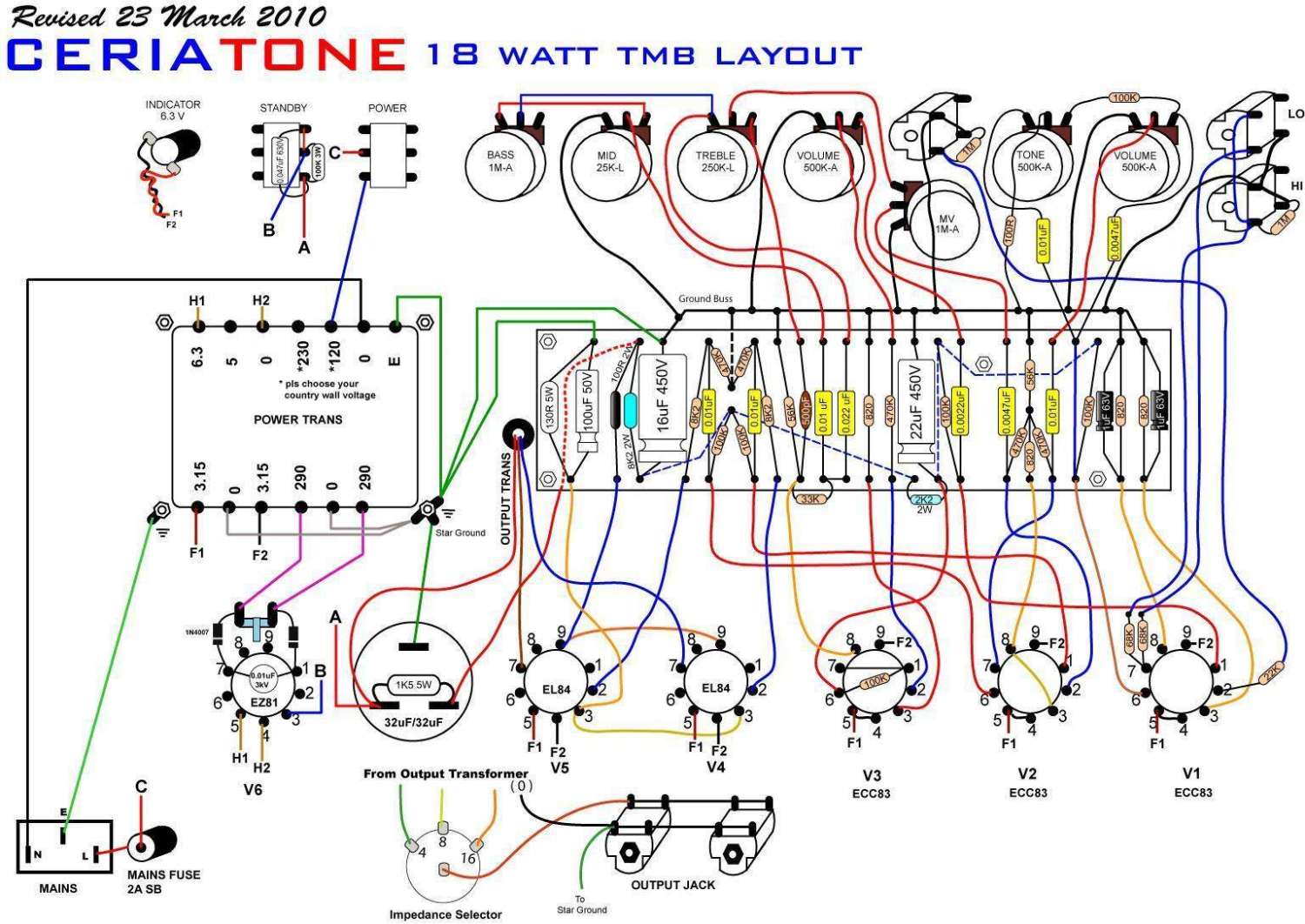

 Почти вся мелочёвка, лампы, трансформаторы - советские, российские, из кулацких запасов. Делей - авторы называют лёгкий ревербератор, подключается через реле на вход ТМВ канала, остальное - классика, схема общеизвестна, нужно или нет выкладывать? На полном усилении фона практически нет, только шум ламп, но пришлось поставить в анодном выпрямителе 200мкф электролит. Корпус буду делать чуть позже. Читаю ГП давно, но больше занимался КВ/УКВ усилителями, так что прошу заценить НЧ усилитель, конструктивная критика периветствуется)).

... и добавил:

689192-0689194-1689200-2689204-3
« Последнее редактирование: Мая 14, 2012, 18:54:06 от плюшкин »

Оффлайн cyberw01f

  • Эксперт
  • *****
  • Сообщений: 1339
  • Репутация: +50/-4
  • Every day I have the blues.
Re: Marschall 18tmb + reverb
« Ответ #1 : Марта 26, 2012, 21:12:43 »
ручки с Китая заказывал? )

... и добавил:

всё вроде неплохо, правда смущает тот конденсатор, которому не удалось спрятаться за трансом  ;D
« Последнее редактирование: Марта 26, 2012, 21:14:26 от cyberw01f »

Оффлайн плюшкин Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +20/-0
Re: Marschall 18tmb + reverb
« Ответ #2 : Марта 26, 2012, 21:16:05 »

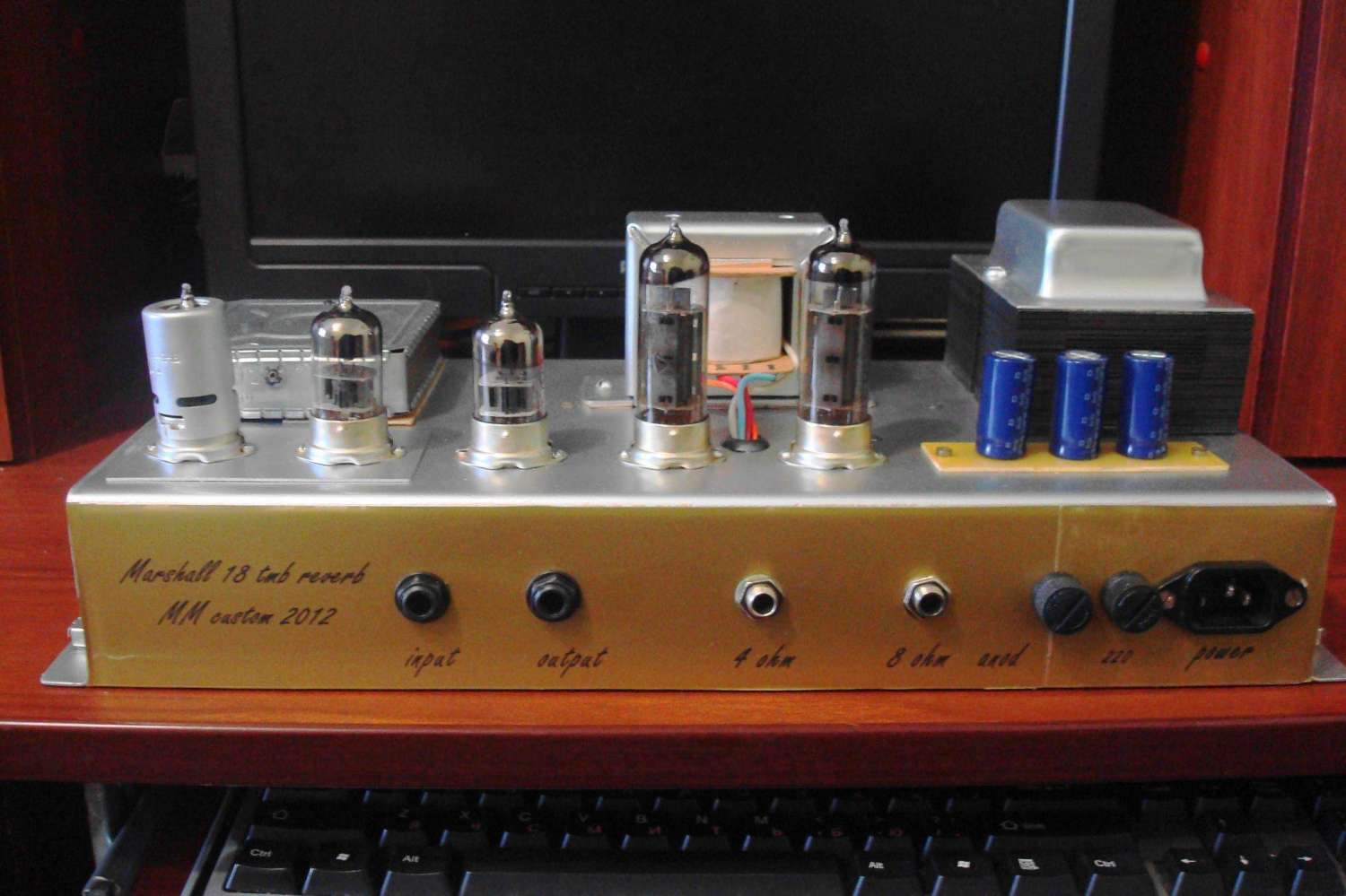

сейчас ещё фото выложу

Оффлайн cyberw01f

  • Эксперт
  • *****
  • Сообщений: 1339
  • Репутация: +50/-4
  • Every day I have the blues.
Re: Marschall 18tmb + reverb
« Ответ #3 : Марта 26, 2012, 21:21:39 »
если есть фото сборки и готовки - выкладывай+схему!
Во-первых, фото отчёт это хорошо и интересно для тех кто только хочет собрать, да и печально когда ищешь как собрать, а в поиске натыкаешься только на результы=)

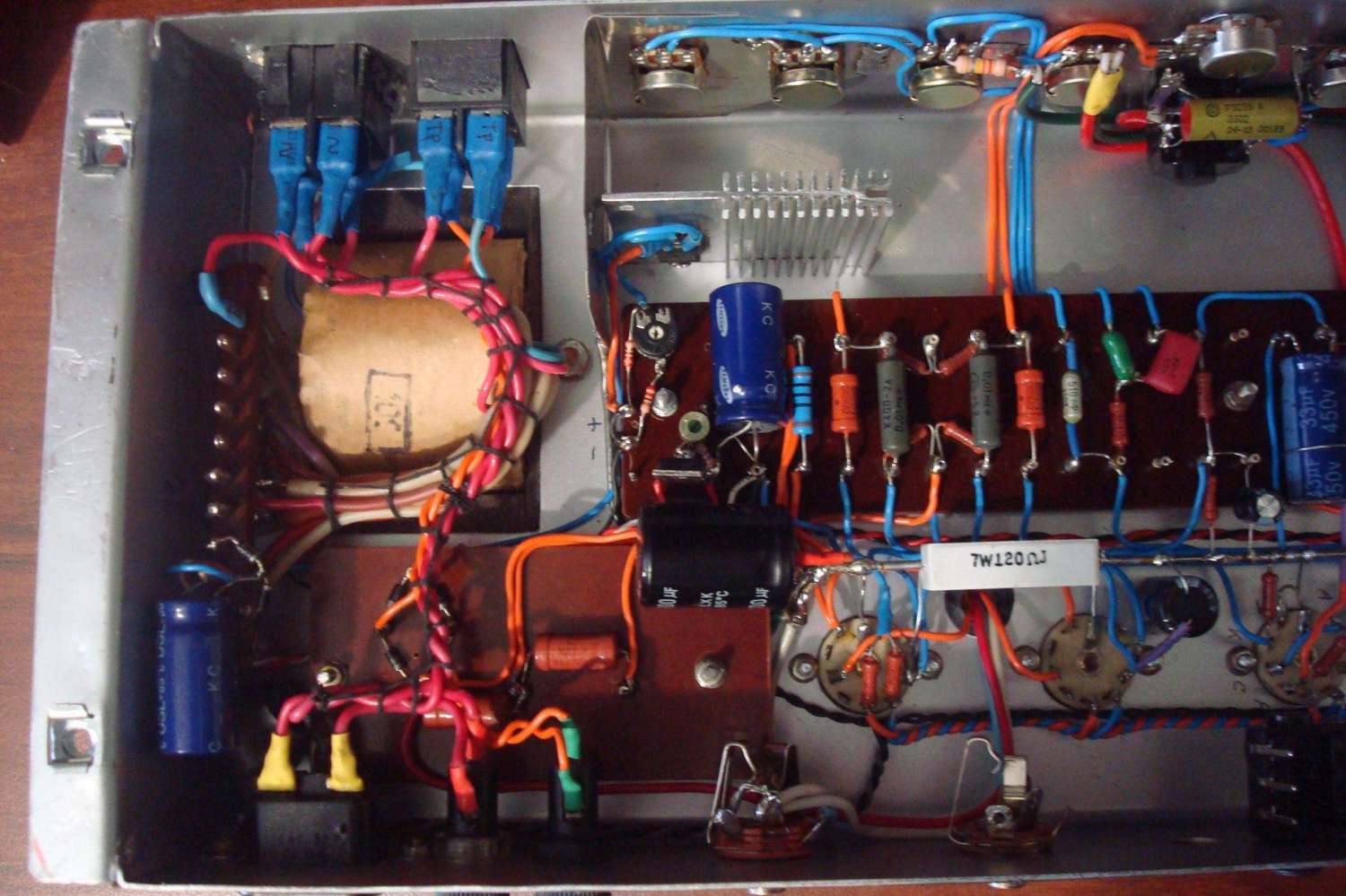

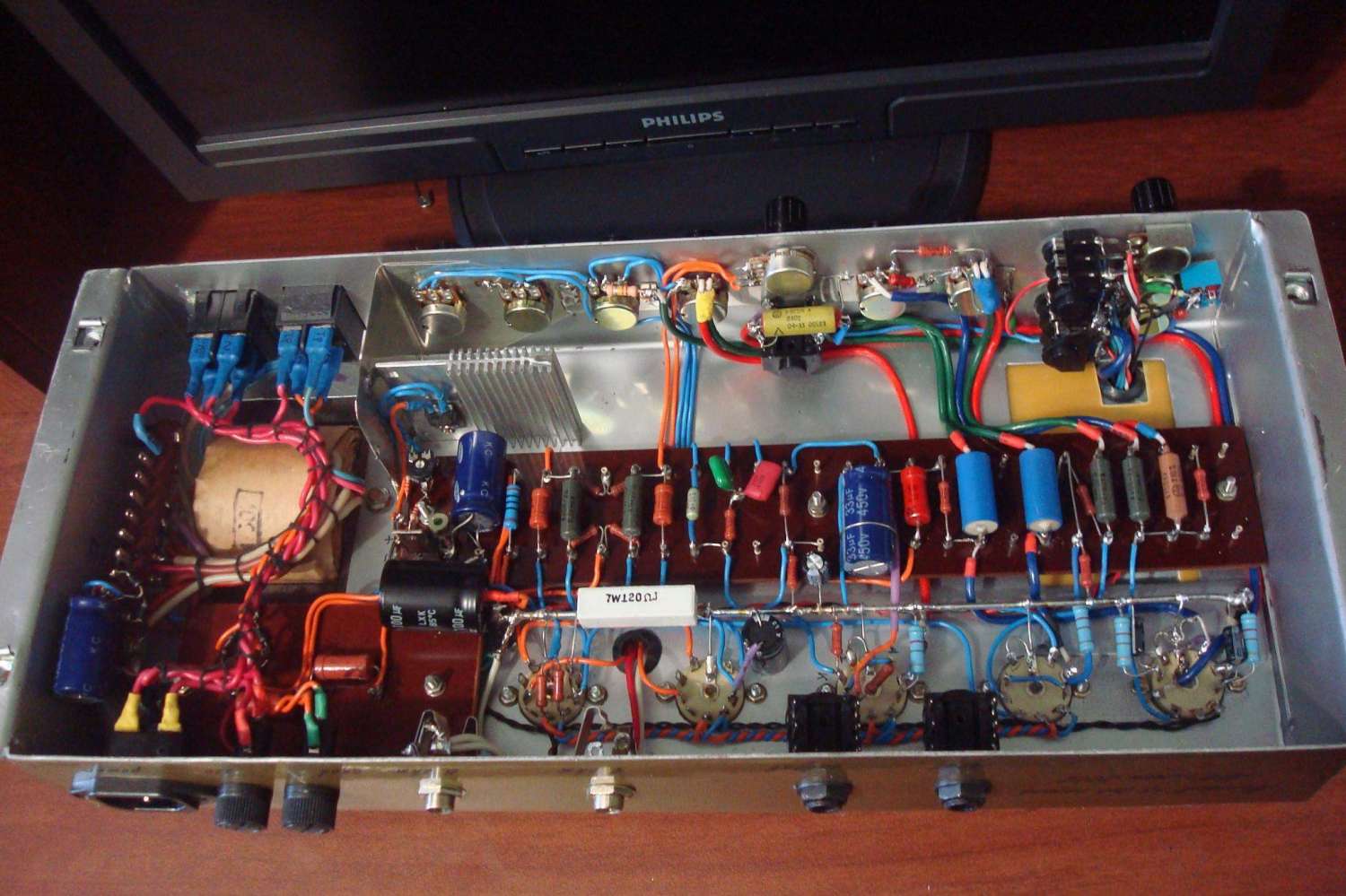

во-вторых, у нас на форуме писько-меренье самоделками возможно только при наличии фотки внутренностей готового устройства  ;D

... и добавил:

я бы кондёры всё таки убрал, а то... вообще логики понять не могу, зачем?)

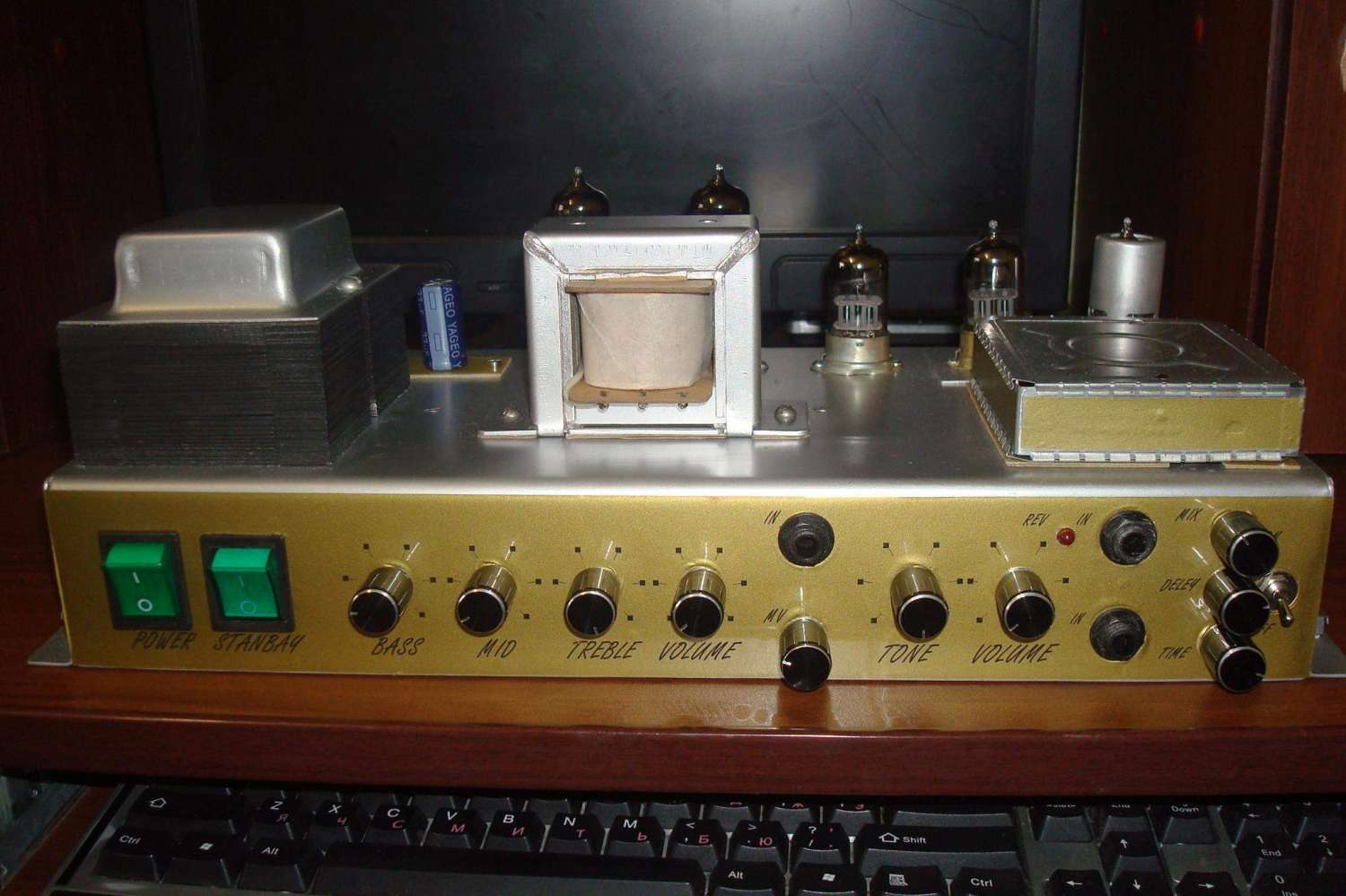

кстати шасси очень качественно выглядит:
1.сам делал?
2.из чего?
3.крашеное?
4.что за хреновина, в которой изи дилей упихан? так подвернулась или умышленно достал(как?) и поставил?

... и добавил:

для таких рук хорошая комплектуха прям напрашивается  ;)
« Последнее редактирование: Марта 26, 2012, 21:28:46 от cyberw01f »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Marschall 18tmb + reverb
« Ответ #4 : Марта 26, 2012, 21:28:48 »
Цитата: плюшкин от Марта 26, 2012, 21:08:43
но пришлось поставить в анодном выпрямителе 200мкф электролит

Что значит пришлось? В этом усилителе такую ёмкость ставить нельзя.

Оффлайн плюшкин Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +20/-0
Re: Marschall 18tmb + reverb
« Ответ #5 : Марта 26, 2012, 21:33:29 »
cyberw01f, ручки у нас продаются, выбор есть, но выбирал более-менее симпатичные из недорогих, тк ещё на преамп штук 15 брал)).
Лейка немного изменена, в схему добавлены стабилизаторы на 9 вольт для ревера и 6,3 в для первой лампы/на 7805/

Оффлайн cyberw01f

  • Эксперт
  • *****
  • Сообщений: 1339
  • Репутация: +50/-4
  • Every day I have the blues.
Re: Marschall 18tmb + reverb
« Ответ #6 : Марта 26, 2012, 21:37:37 »
Цитата: плюшкин от Марта 26, 2012, 21:33:29
cyberw01f, ручки у нас продаются, выбор есть, но выбирал более-менее симпатичные из недорогих, тк ещё на преамп штук 15 брал)).
Лейка немного изменена, в схему добавлены стабилизаторы на 9 вольт для ревера и 6,3 в для первой лампы/на 7805/
я просто заказал тут себе недавно похожие(http://www.rutaobao.com/pages/item_detail.aspx?ItemId=13881867266&Nick=%E5%A4%8F%E8%87%AA%E6%88%90)

по 6.5 рублей штука вышло  :) ждём-с...

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Marschall 18tmb + reverb
« Ответ #7 : Марта 26, 2012, 21:38:45 »
Если мнение интересно оставлю, если нет напиши в личку удалю этот пост.

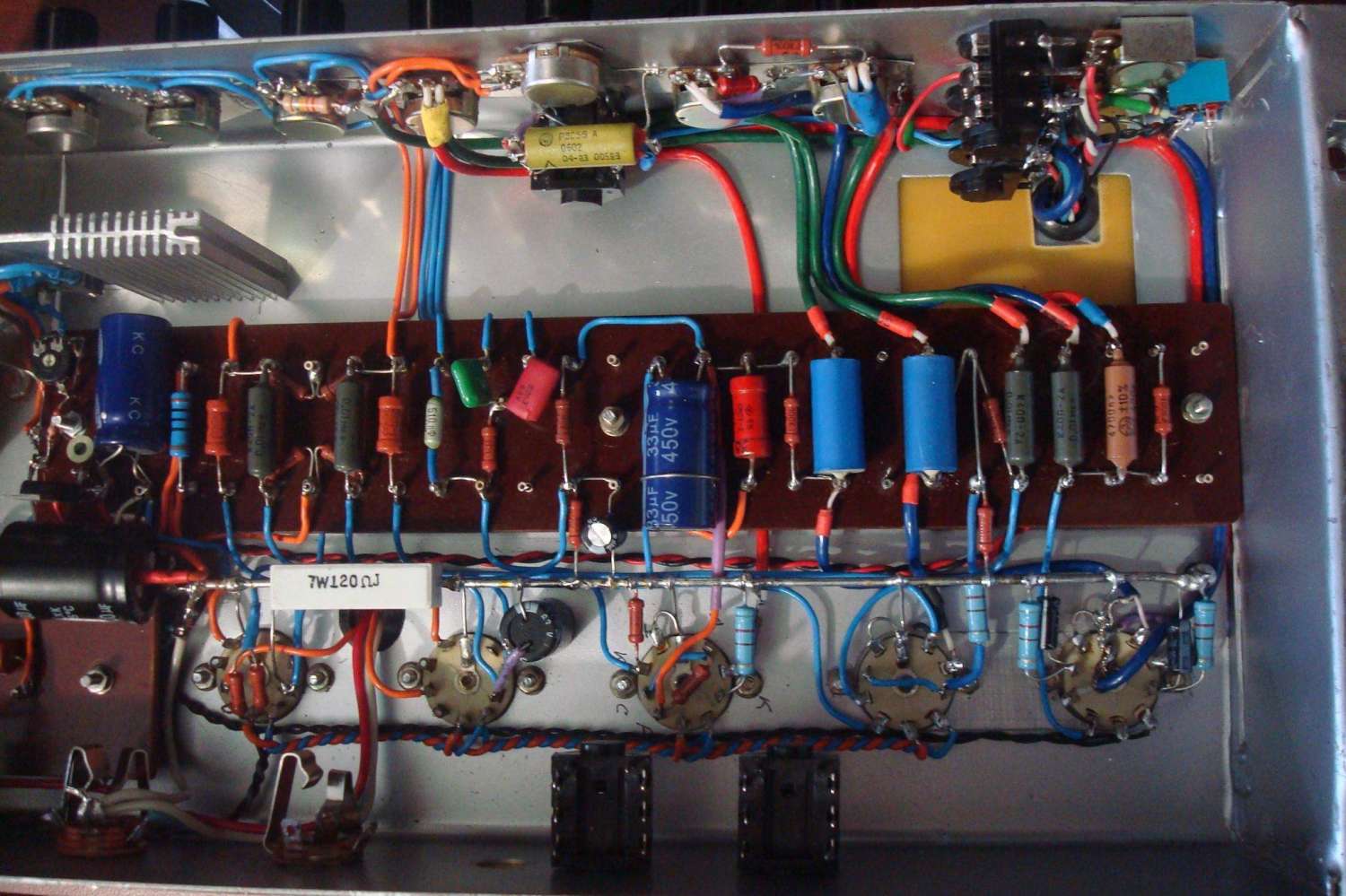

1. Монтаж хороший, не понравилось только как слева вокруг крепления боарда налепил.
2. Комплектующие не сюда. Ради интереса выдели тысячи четыре и закажи конденсаторы разделительные  SoZo, TAD вместо бумаго/масло, резисторы CF, электролиты JJ, F&T, вместо 6н2п 12ах7/ЕСС83. Тогда звук близкий к задуманному услышишь.
3. Если войдешь во вкус, то выходник тоже стоит заменить.

П.С. Но ведь это ты все наверняка читал в 1000 других тем? Ведь так? Так по чему не сделал?
« Последнее редактирование: Марта 26, 2012, 21:52:59 от 4el »

Оффлайн плюшкин Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +20/-0
Re: Marschall 18tmb + reverb
« Ответ #8 : Марта 26, 2012, 21:41:22 »
runing ну на канале ТМВ фонок появлялся когда низкие частоты добавлял, дроссель не помог, пришлось поставить ёмкость, возможно из-за близкого расположения регуляторов к трансу, шасси короче оригинала на 7 см.
cyberw01f
1. делал сам
2. крышка компа, боковины приварил
3. краска удалена, загрунтовано и окрашено, правда из баллончика, но довольно крепкая краска.

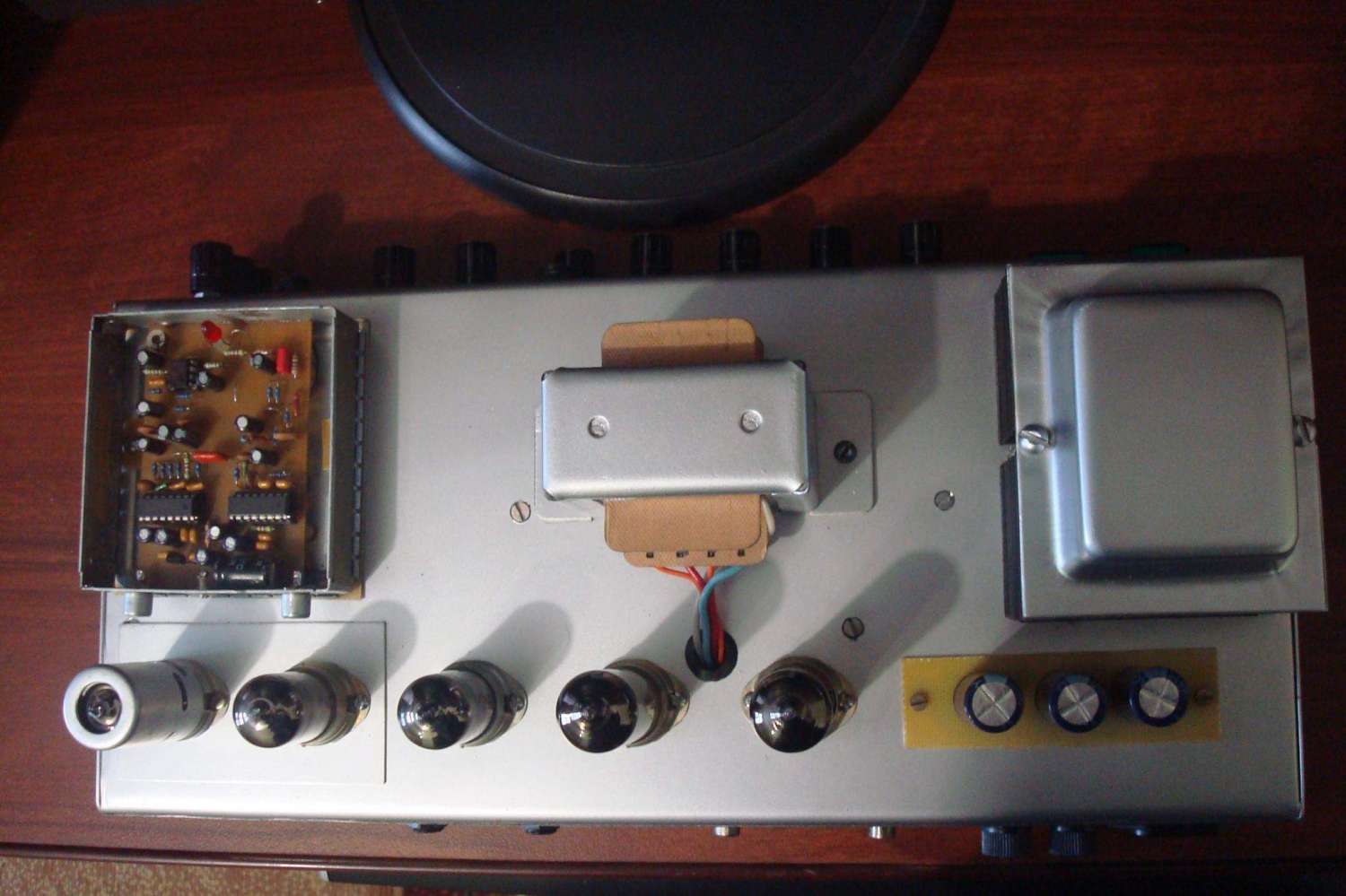

4. хреновина - болк селектора каналов от телевизора старого, искал подходящее в запасах, оказался точно по размерам платки))

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Marschall 18tmb + reverb
« Ответ #9 : Марта 26, 2012, 21:42:13 »
Цитата: плюшкин от Марта 26, 2012, 21:08:43
но пришлось поставить в анодном выпрямителе 200мкф электролит.

Вот это зачем? Чай не аудиопортал, не для прослушивания чайковского и джоплин собирал.

Оффлайн плюшкин Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +20/-0
Re: Marschall 18tmb + reverb
« Ответ #10 : Марта 26, 2012, 21:51:56 »
4el всё нормально, слева налепил из-за укороченного шасси, по кондёрам - я не музыкант, играю чисто для души, больше вообще старое бардовское на акустике), так что для себя пока пойдёт,дальше посмотрим.

... и добавил:

Цитата: 4el от Марта 26, 2012, 21:42:13
Вот это зачем? Чай не аудиопортал, не для прослушивания чайковского и джоплин собирал.
так я и говорю что не смог от фона ничем избавиться, переделывать шасси....
« Последнее редактирование: Марта 26, 2012, 21:53:59 от плюшкин »

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Marschall 18tmb + reverb
« Ответ #11 : Марта 26, 2012, 21:55:33 »
Цитата: плюшкин от Марта 26, 2012, 21:51:56
4el всё нормально, слева налепил из-за укороченного шасси, по кондёрам - я не музыкант, играю чисто для души, больше вообще старое бардовское на акустике), так что для себя пока пойдёт,дальше посмотрим.

Шасси чего укоротил?  Ширины корпуса компьютера не хватило?


Почему выбор пал на  TMB? Мне кажется, что фендерообразный усил больше вкатил бы при таких пристрастиях.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Marschall 18tmb + reverb
« Ответ #12 : Марта 26, 2012, 21:57:13 »
Ох, гп... В кои-то веки грамотная работа, грамотный монтаж... Нет, блин, надо засрать - детали не те, не из-за бугра, кондер не тот и не там... :hmmm:

плюшкин, звучит хорошо? записать бы семплов :)

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Marschall 18tmb + reverb
« Ответ #13 : Марта 26, 2012, 22:00:31 »
bottle, а ты мерседес собери из запчастей калины и скажи что это мерседес. И потом пожалуйся что "обсирают"
И покажи где монтаж "обсирают"?

... и добавил:

Звучит "нормально", но не так как звучит Marschall 18tmb.(угадай почему :))

плюшкин,  включи училитель погромче. Раскачай хоть на половину этот амп и послушай его с 200 мкФ в питании и с 47мкФ. Может потом шасси захочется переделать.
« Последнее редактирование: Марта 26, 2012, 22:06:17 от 4el »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Marschall 18tmb + reverb
« Ответ #14 : Марта 26, 2012, 22:04:01 »
да ну вас в жопу :)

плюшкин, хорошая работа :)

... и добавил:

Цитата: 4el от Марта 26, 2012, 22:00:31
....
Звучит нормально, но не так как звучит Marschall 18tmb.(угадай почему :))

бла-бла-бла-бла-бла :7:
