Автор Тема: Усилок 4 ватта,на сверхминиатюрных лампах.  (Прочитано 6793 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Усилок 4 ватта,на сверхминиатюрных лампах.
« : Августа 23, 2015, 11:20:53 »
Приобрел кучку лампочек 6Н17Б-В и 6П30Б-Р
Решил сварганить усилок для дома.
Смоделировал в протеусе,сваял в железе.Работает.
Анодное 190в, выходная 4 ватта на 16 ом.

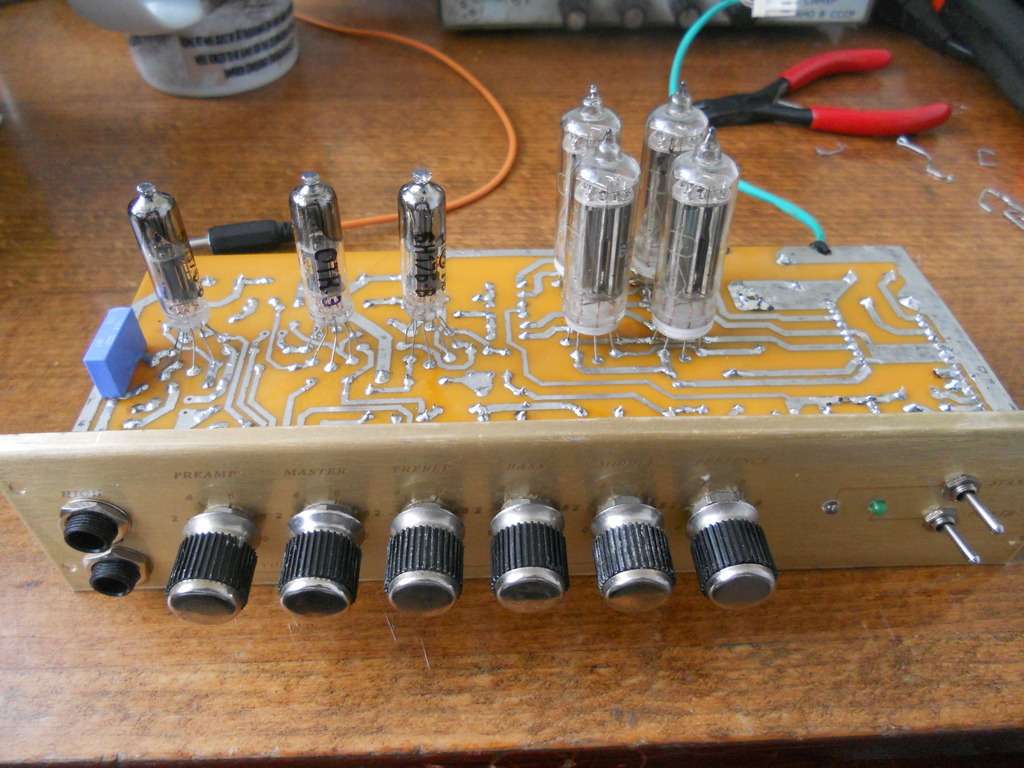

На выходе, четверка 6П30Б.
Так как сам не играю,нужен опять гитарист.
Ну с этим проще(легкий),унесу на студию,и там протестирую.
Пока мои бряки.

Оффлайн agile

  • Завсегдатай
  • ***
  • Сообщений: 443
  • Let Eat Bee!..
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #1 : Августа 23, 2015, 11:28:20 »
jriy51, выходник ТС-180? Не жирно для 4 Ватт?  :hmmm:

Оффлайн -sd-

  • Частый посетитель
  • **
  • Сообщений: 239
  • GuitarPlayer.Ru fan!
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #2 : Августа 23, 2015, 11:29:27 »
Крутяк!!!
Тоже давно думал на данных лампах 6П30Б сделать усилитель мощности, но до дела так и не дошло.
Звучок приятный.
Схему бы глянуть.
И как с примочками звучит?

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #3 : Августа 23, 2015, 11:43:09 »
Цитата: agile от Августа 23, 2015, 11:28:20
jriy51, выходник ТС-180? Не жирно для 4 Ватт?  :hmmm:

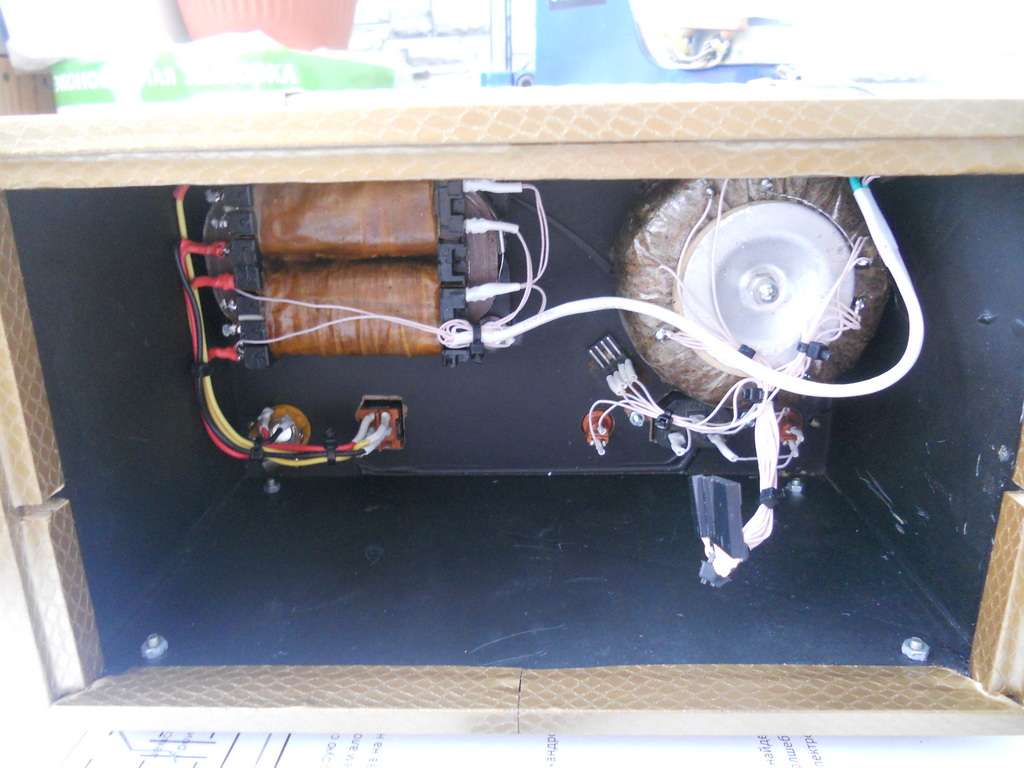

Выходной на железе от ТП-30-2.
Анодные- на каждом каркасе по 2050,проводом 0.28,три секции.
Вторичка 91 виток проводом 0.6,две секции.
Не стал мудрить с отводами,поставил переключатель,16/4 Ом.
Цитата: -sd- от Августа 23, 2015, 11:29:27
Крутяк!!!
Тоже давно думал на данных лампах 6П30Б сделать усилитель мощности, но до дела так и не дошло.
Звучок приятный.
Схему бы глянуть.
И как с примочками звучит?
Да я ж для души,как хобби,попаять.
Какие примочки.Вот сношу,запишу,там видно будет.
А схема типа маршала ,только номиналы другие.
Смещение фиксированное,ток покоя 15ма

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #4 : Августа 24, 2015, 12:30:21 »
Увы, семплы не информативны. Нужен гитарист! >:(

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #5 : Августа 24, 2015, 14:38:58 »
Цитата: halvalife от Августа 24, 2015, 12:30:21
Увы, семплы не информативны. Нужен гитарист! >:(
На следующей неделе постараюсь записать
в профстудии,и с гитаристом.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #6 : Августа 24, 2015, 14:42:33 »
Сделайте реампинг

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #7 : Августа 24, 2015, 18:29:30 »
Цитата: Vitallka от Августа 24, 2015, 14:42:33
Сделайте реампинг
Если бы я сам играл :rolleyes:
Мне проще на студию свозить.

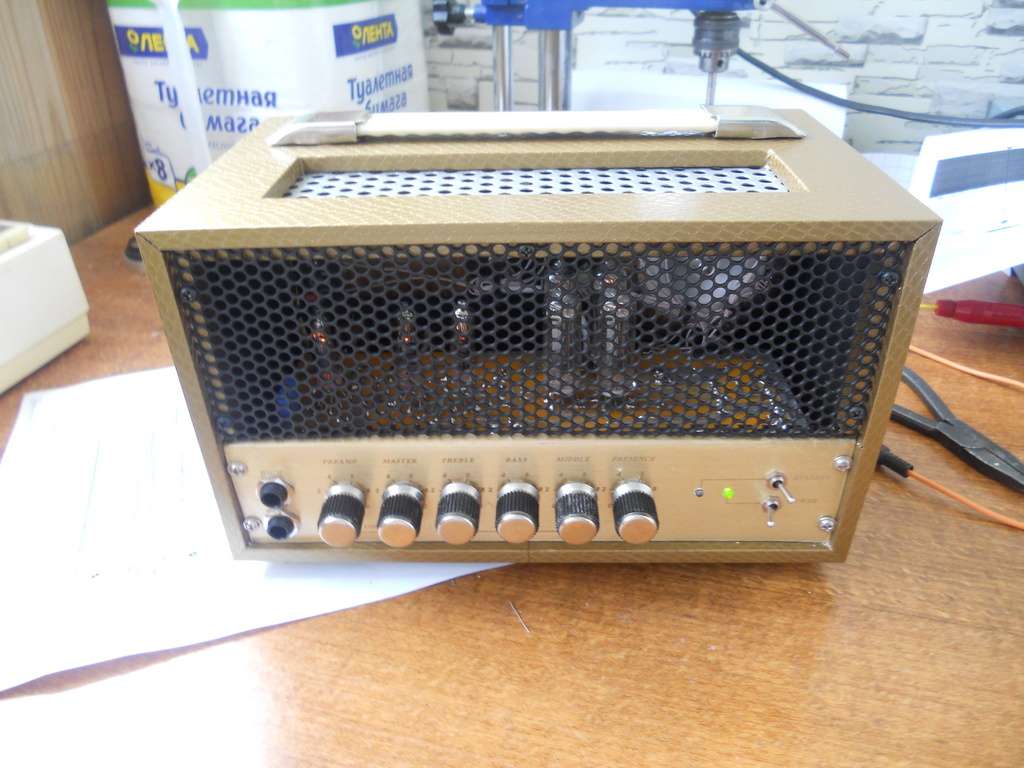

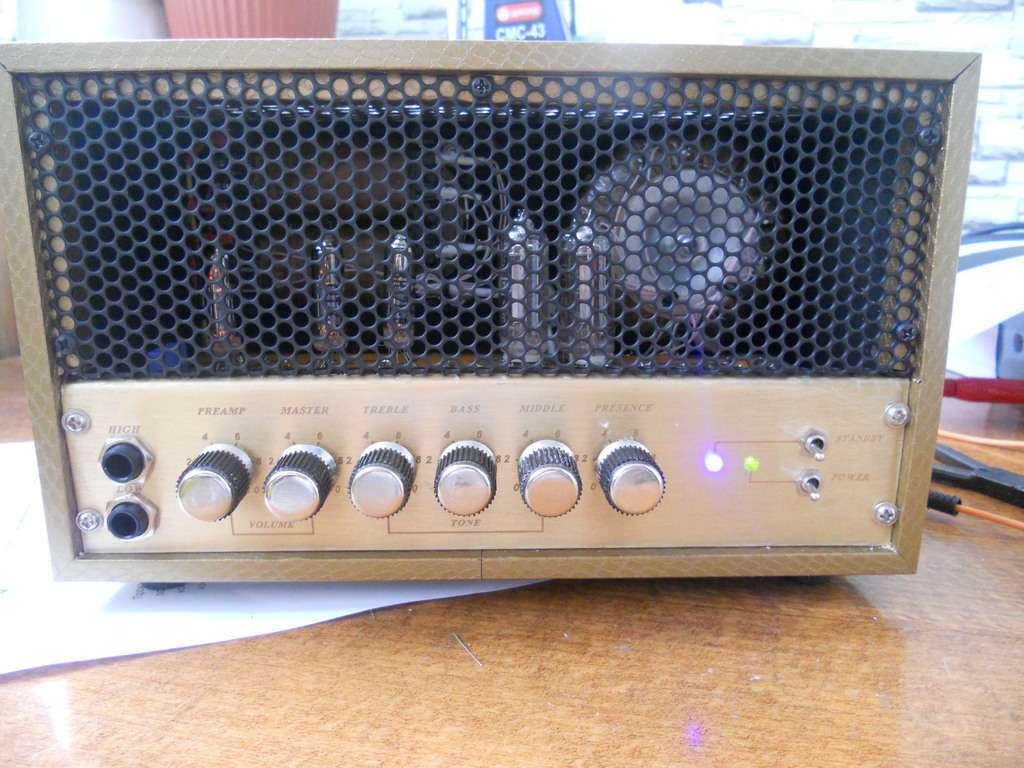

Тем более усилок размерами 230х130х130.
Да и вес,всего 2,5 кГ

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #8 : Августа 24, 2015, 19:15:41 »
Дак суть реампинга и заключается в том, что не обязтельно уметь играть - подаете на усилок заранее записанные семплы гитары, которые сняты с самой гитары (в инете можно скачать, могу подкинуть если что), а не с усилка-динамика и пишете со своего кабинета микрофоном:)

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #9 : Августа 25, 2015, 11:06:20 »
Цитата: halvalife от Августа 24, 2015, 19:15:41
Дак суть реампинга и заключается в том, что не обязтельно уметь играть - подаете на усилок заранее записанные семплы гитары, которые сняты с самой гитары (в инете можно скачать, могу подкинуть если что), а не с усилка-динамика и пишете со своего кабинета микрофоном:)
Попробовал :)

Оффлайн nifigase

  • Завсегдатай
  • ***
  • Сообщений: 465
  • GuitarPlayer.Ru fan!
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #10 : Августа 25, 2015, 11:55:13 »

  высоковатый тембр   :rolleyes:

 а где схема ?  :hmmm:

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #11 : Августа 25, 2015, 11:58:58 »
Схема выше.
Как мне сказали я скачал сэмпл миди :rolleyes:
Все таки запишу в студии.

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #12 : Августа 25, 2015, 12:12:29 »
Кинул в личку.

Оффлайн nifigase

  • Завсегдатай
  • ***
  • Сообщений: 465
  • GuitarPlayer.Ru fan!
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #13 : Августа 25, 2015, 12:15:28 »

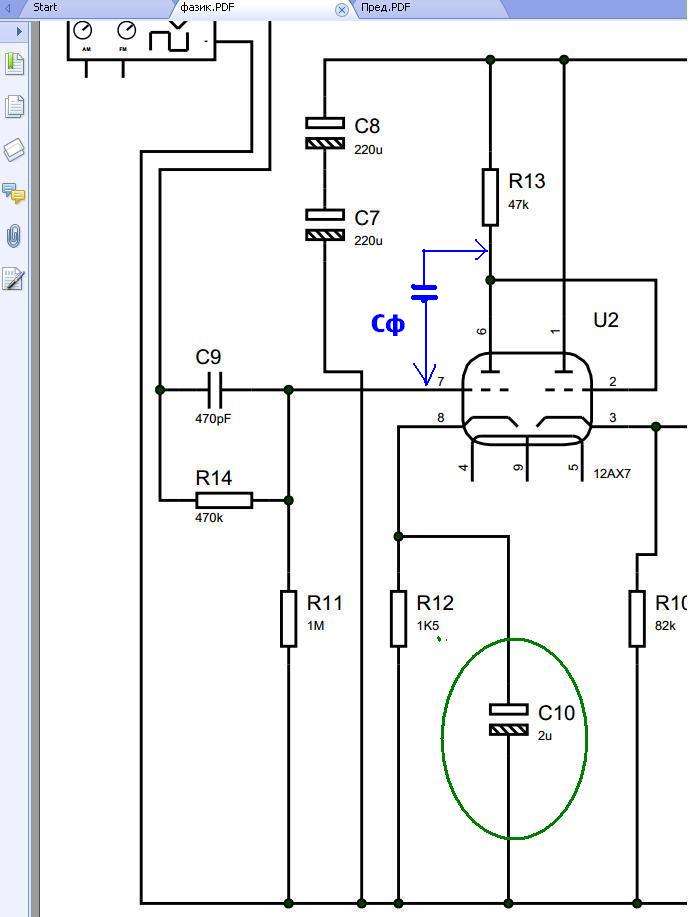

 если все как по схеме то проблема может быть в  конденсаторе , в джсм   конденсатор С10 в первом каскаде а у тебя в третьем.........


к тому же  этим лампам не помешает  навесить конденсаторы Сф возможно  от 10 до 20 пФ    для уменьшения  ВЧ...
« Последнее редактирование: Августа 25, 2015, 13:39:17 от nifigase »

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
Re: Усилок 4 ватта,на сверхминиатюрных лампах.
« Ответ #14 : Августа 25, 2015, 12:16:22 »
Цитата: jriy51 от Августа 24, 2015, 18:29:30
Тем более усилок размерами 230х130х130.
С таким размером забавно будет смотреться, если сделать фото усилка держа его рукой, для визуального понимания размера :crazy:
