Автор Тема: Усилок из Vef Radio. Несколько вопросов.  (Прочитано 32681 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #165 : Марта 31, 2014, 13:55:41 »
Targitay, Семплы записать не получилось, того, что не чай, было многовато для нормальной(да вообще для любой) записи  :crazy: Но про характер перегруза у всех буквально сразу вылетало: "О, да это же AC/DC какой-то!"  :) Поэтому в качестве продолжения банкета, ну и в продолжение стиля, думаю спаять к нему Rangemaster, благо там деталей фиг да маленько. Правда транзисторы думаю использовать советские МП41(37), они просто есть, отдали в нагрузку к лампам,  где взять оригинальный OC44(71) - без понятия. С ебея тащить не хочу. Была мысль сделать примочку на ОУ, небольшой положительный опыт с дибоксом есть, но эпохи уже так стыковаться не будут :)
« Последнее редактирование: Марта 31, 2014, 14:04:26 от Андрей Мальков »

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #166 : Апреля 01, 2014, 04:14:12 »
Цитата: Андрей Мальков от Марта 31, 2014, 13:55:41
Targitay, Поэтому в качестве продолжения банкета, ну и в продолжение стиля, думаю спаять к нему Rangemaster, благо там деталей фиг да маленько. Правда транзисторы думаю использовать советские МП41(37), они просто есть, отдали в нагрузку к лампам,  где взять оригинальный OC44(71) - без понятия.

Используй МП41, а еще лучше - МП41А (если есть). У последнего статический коэффициент усиления больше (50-100), хотя до ОС44 не дотягивает (>=100). Так что советую отобрать МП41 с максимальным h21э - получится наиболее приближенный к оригиналу вариант.

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #167 : Апреля 02, 2014, 03:16:43 »
Targitay, Спасибо за совет, покопаюсь в баночке с железом, посмотрю точно, что у меня есть. Без твоих советов я бы эту всю тему наверное и не вывез  :)

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #168 : Апреля 02, 2014, 04:39:58 »
Цитата: Андрей Мальков от Апреля 02, 2014, 03:16:43
Targitay, Без твоих советов я бы эту всю тему наверное и не вывез  :)
Не было бы меня - нашелся б кто нибудь другой. Просто я точно также как ты в свое время ковырялся с Сириус-312.

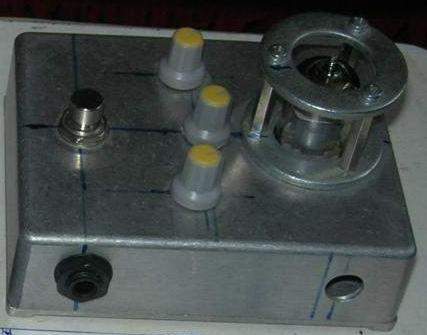

В итоге от него не осталось ничего кроме корпуса (и то уменьшенного). А внутри, в итоге, разместилось вот это "чудо".

... и добавил:

Цитата: Андрей Мальков от Марта 31, 2014, 06:07:47
Ну и в третьих, в умелых руках - вполне себе нормальный звук, и чистый, и овер на "обе ручки вправо", и при включении диодной цепи.

Громкость сильно падает при подключении "диодной цепи" ? Что-то мне тоже захотелось такую "педальку" на одной лампе сварганить. Чтобы по умолчанию был обычный предварителный усилитель (гейн, тон, громкость), а при нажатой кнопке - режим "овердрайв" на диодах.
« Последнее редактирование: Апреля 02, 2014, 11:13:09 от Targitay »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #169 : Апреля 02, 2014, 16:39:29 »
Targitay, Ну на треть точно падает, причем сильно зависит от типа диодов, самое меньшее со светодиодами у меня получилось, на советских д2** было гораздо сильнее. Но для диванного уровня громкости вполне, правда каждый раз надо подстраивать громкость, на лету переключать не получится. С другой стороны, можно получить тихий ночной перегруз, за что тут многие в соседних ветках смотрю бъются в кровь  :) Ладно, шучу, я уже понимаю, что там бъются за другой перегруз, который "взрослый двухтактный".

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #170 : Апреля 10, 2014, 15:48:01 »
Targitay, Можно еще один вопрос? Собрал вот только макетку ренжмастера, вроде всё работает(по быстрому подключил гитару в ноут для проверки сигнала, проверять полноценно буду завтра, в час ночи меня домашние не поймут). Использовал мп41а, но уже после сборки обнаружил парочку мп42б. Справочник показывает, что h21э у них вроде как больше, но почему-то указан для них период 45-100. Стоит перепаять, или следовать принципу "работает - не трожь"?  ??? Китайский тестер какую-то хрень показывает, больше 5ти нигде не показал.
« Последнее редактирование: Апреля 10, 2014, 15:49:55 от Андрей Мальков »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #171 : Апреля 10, 2014, 15:59:43 »
Андрей Мальков, рестер не покажэт хфе для германия, если тыкать в слот. нужно собирать макет для этого. загугли.

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #172 : Апреля 10, 2014, 16:05:54 »
Dying Fetus, Загуглил. Собирать примочку для проверки транзисторов, которые ставить в примочку...  ;D Не, не спорю, дело нужное, но  наверное в этом случае обойдусь методом тыка. Гугл еще говорит, что мп42б популярны в FuzzFace, наверное будут не хуже как минимум.

... и добавил:

Хорошая штука бустер. Звук - рояль!  :) Но таки слишком хорошая, вытянула у меня все шумы, оказывается для бустера у меня их многовато  :( Оказывается какой-то периодический "ззззз" есть, причем наплывами, слышно только на всей дури, ну или с бустером.
« Последнее редактирование: Апреля 11, 2014, 11:16:00 от Андрей Мальков »

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #173 : Апреля 16, 2014, 18:03:41 »
перенёс
« Последнее редактирование: Апреля 16, 2014, 18:13:43 от Андрей Мальков »

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #174 : Апреля 16, 2014, 18:18:08 »
Цитата: Андрей Мальков от Апреля 16, 2014, 18:03:41
Господа опытные товарищи, подскажите еще пожалуйста один вопрос  :rolleyes:
Можно ли обойтись без спец-кнопки в примочке, для создания байпаса? У нас их купить нереально, а одну её заказывать невыгодно. Но обычных переключателей в магазинах ассортимент вроде нормальный.
  Обычная кнопка + триггер на транзисторах или логике типа 176, 576,  буржуйской 4000 + ключи на полевиках или оптопарах. Смотри схемы всяческих митолзонов (MT2 для примера).

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #175 : Апреля 16, 2014, 18:32:59 »
Sofa_Guitarrero, Посмотрел. Там же схема, как вся остальная примочка...

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #176 : Апреля 16, 2014, 18:42:36 »
Цитата: Андрей Мальков от Апреля 16, 2014, 18:32:59
Sofa_Guitarrero, Посмотрел. Там же схема, как вся остальная примочка...
Дык, тогда покупка в интернетах нужной кнопки.
Есть специализированные микросхемы аналоговых ключей кстати.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #177 : Апреля 16, 2014, 20:18:26 »
Андрей Мальков, делаешь вот такую штуку и прицепляешь микросхему электронных ключей. Самый простой варик

Оффлайн Андрей Мальков Автор темы

  • Эксперт
  • *****
  • Сообщений: 1521
  • GuitarPlayer.Ru fan!
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #178 : Апреля 17, 2014, 01:57:44 »
Dying Fetus, Малой кровью не отделаться, судя по всему...

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
Re: Усилок из Vef Radio. Несколько вопросов.
« Ответ #179 : Апреля 17, 2014, 05:06:53 »
Цитата: Андрей Мальков от Апреля 17, 2014, 01:57:44
Dying Fetus, Малой кровью не отделаться, судя по всему...
А вот таких кнопок нет в продаже, что-ли ? С советских времен должно еще много остаться. Да и китайцы аналогичные делают точно. В компутерных колонках - именно такие.

« Последнее редактирование: Апреля 17, 2014, 05:10:22 от Targitay »
