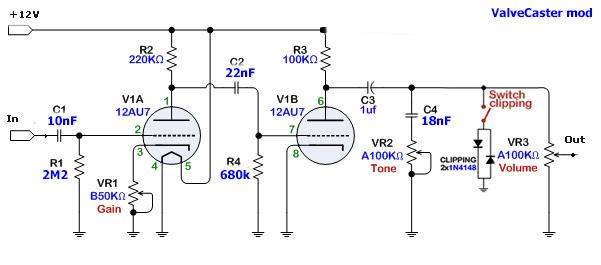

Как в этой картинке(взято тут же на форуме)

Два красных светодиода 3мм, но пробовал и другие, мелкие, разницы ноль. Может потому, что у меня питание высокое?

А-а-а-а! Вот как у тебя клиппинг сделан. Как в "каменных" примочках. Какое у тебя анодное напряжение? В катоде второго триода, вроде, ты говорил, резистор. Похоже, выходное напряжение действительно большое, поэтому предлагаю сделать так:


Targitay, Резистор я убрал из катода, и оставил 6н23п, у неё просто самый маленький ток накала, чтобы полегче трансу было. Точно на аноде не замерял, но после выпрямителя было 190 вольт. Схемку понял, но это опять до оказии с запчастями.

Рекомендую установить резисторы (1-1,5к) в катоды обоих триодов, и регулятор гейна сделать так, как в схеме, что я чуть выше на стр.16 привел.

Подправил схему, чтобы можно было подстроить уровни выходного сигнала при включенной и отключенной цепи клиппинга.

Targitay, Гейн между триодами? Плавно движемся к томату? А, нет, к фендеру... хотя, почему бы и нет?
Э, стоп. Там логарифмический 1МОм, а у меня в наличии только линейный 50 КОм. Фигня не получится?

Да. Нужен логарифмический 500кОм - 1МОм.

В общем, я бы твою примочку переделал на такой вариант (именно с такими номиналами резисторов в анодных и катодных цепях):



PS: Конденсаторы в катодах - по твоему желанию. Я бы во втором каскаде, вообще не ставил бы. А в первом поставил бы 470-680нФ, а к нему в параллель подключал бы отдельным тумблером тот, что на схеме.

Targitay, Значит таки курим до оказии. Из бюджетных вариантов попробую заменить светодиоды на советские д22*, хотя бы проверю, из-за напруги ли это.

Рекомендую не менять, а добавить к имеющимся светодиодам, как на фрагменте схемы Marshall 2550, что я приводил выше. И резистор токоограничивающий перед этой "батареей" поставить. В твоем случае, чтобы выходной сигнал не сильно упал, килоОм  на 10-15.

Targitay,
Вы на своей редакции схемы(ответ№244) , изменив анодку на 200vDC, забыли ещё кое-что изменить. Сделайте это, пока никто не повторил

Д226, что ли?

Они самые. Просто со старых радиол их хватает на эксперименты.

Пока поставил на кренку радиатор(чего-то она стала греться), по испытаниям забавный факт - с 6н23п выхлоп больше, чем с 6н2п, хотя у последней КУ и больше. Но овер у 6н2п потягучей, и повкуснее пожалуй. Зато с 6н23п, с регулятором гейна на ноль, получается шикарный бустер. Без катодного резистора и овер вполне приличный тоже, бедные 3гд38 просто затыкаются вблизи максимальных значений регуляторов. Перевертыша 220-12 на 500 мА откровенно мало, греется очень сильно первый транс, а вот второго даже много, он комнатной температуры.

... и добавил:

А вот еще уточнение, если позволите. Хочу, для испытаний, прокатится в гости к знакомым музыкантам на репточку, чтобы квалифицированно звук охарактеризовали. Но если примочка у меня сейчас высоковольтная, получаются не куда угодно её можно воткнуть? В ламповые комбики например можно, а как насчет транзисторных? Или звуковой карты с Hi-Z входом?

Targitay, Ага, уже полистал схемы других примочек, тоже этот резистор там увидел.
Как говорится, главное втянуться Получил сегодня в гостях в подарок транзюковый комбик Yamaha AR-1500, как выяснилось, со сгоревшим динамиком. Ну с динамиком повожусь, но так как у этого комбика есть петля, то на облагораживание ламповым предом он прямо таки напрашивается.

кстати да, грамотнее получится.
